最简单的基于FFMPEG+SDL的视频播放器：拆分-解码器和播放器

  • Post author:
  • Post category:其他


=====================================================

最简单的基于FFmpeg的视频播放器系列文章列表：


100行代码实现最简单的基于FFMPEG+SDL的视频播放器（SDL1.x）


最简单的基于FFMPEG+SDL的视频播放器 ver2 （采用SDL2.0）


最简单的基于FFmpeg的解码器-纯净版（不包含libavformat）


最简单的基于FFMPEG+SDL的视频播放器：拆分-解码器和播放器


最简单的基于FFMPEG的Helloworld程序

=====================================================

本文补充记录《最简单的基于FFMPEG+SDL的视频播放器》中的两个例子：FFmpeg视频解码器和SDL像素数据播放器。这两个部分是从视频播放器中拆分出来的两个例子。FFmpeg视频解码器实现了视频数据到YUV数据的解码，而SDL像素数据播放器实现了YUV数据的显示。简而言之，原先的FFmpeg+SDL视频播放器实现了：



视频数据->YUV->显示器

FFmpeg视频解码器实现了：



视频数据->YUV

SDL像素数据播放器实现了：



YUV->显示器




FFmpeg视频解码器



源代码


[cpp]


view plain


copy



  1. /**


  2. *最简单的基于FFmpeg的视频解码器


  3. *SimplestFFmpegDecoder


  4. *


  5. *雷霄骅LeiXiaohua


  6. *leixiaohua1020@126.com


  7. *中国传媒大学/数字电视技术


  8. *CommunicationUniversityofChina/DigitalTVTechnology


  9. *http://blog.csdn.net/leixiaohua1020


  10. *


  11. *


  12. *本程序实现了视频文件解码为YUV数据。它使用了libavcodec和


  13. *libavformat。是最简单的FFmpeg视频解码方面的教程。


  14. *通过学习本例子可以了解FFmpeg的解码流程。


  15. *ThissoftwareisasimplestdecoderbasedonFFmpeg.


  16. *ItdecodesvideotoYUVpixeldata.


  17. *Ituseslibavcodecandlibavformat.


  18. *SuitableforbeginnerofFFmpeg.


  19. *


  20. */





  24. #include<stdio.h>



  26. #define__STDC_CONSTANT_MACROS



  28. #ifdef_WIN32


  29. //Windows


  30. extern




    “C”

  31. {


  32. #include”libavcodec/avcodec.h”


  33. #include”libavformat/avformat.h”


  34. #include”libswscale/swscale.h”


  35. #include”libavutil/imgutils.h”

  36. };


  37. #else


  38. //Linux…


  39. #ifdef__cplusplus


  40. extern




    “C”

  41. {


  42. #endif


  43. #include<libavcodec/avcodec.h>


  44. #include<libavformat/avformat.h>


  45. #include<libswscale/swscale.h>


  46. #include<libavutil/imgutils.h>


  47. #ifdef__cplusplus

  48. };


  49. #endif


  50. #endif




  53. int


    main(


    int


    argc,


    char


    *argv[])

  54. {

  55. AVFormatContext*pFormatCtx;


  56. int


    i,videoindex;

  57. AVCodecContext*pCodecCtx;

  58. AVCodec*pCodec;

  59. AVFrame*pFrame,*pFrameYUV;

  60. unsigned

    char


    *out_buffer;

  61. AVPacket*packet;


  62. int


    y_size;


  63. int


    ret,got_picture;


  64. struct


    SwsContext*img_convert_ctx;



  66. char


    filepath[]=


    “Titanic.mkv”


    ;



  68. FILE


    *fp_yuv=fopen(


    “output.yuv”


    ,


    “wb+”


    );


  70. av_register_all();

  71. avformat_network_init();

  72. pFormatCtx=avformat_alloc_context();



  74. if


    (avformat_open_input(&pFormatCtx,filepath,NULL,NULL)!=0){

  75. printf(

    “Couldn’topeninputstream.\n”


    );


  76. return


    -1;

  77. }


  78. if


    (avformat_find_stream_info(pFormatCtx,NULL)<0){

  79. printf(

    “Couldn’tfindstreaminformation.\n”


    );


  80. return


    -1;

  81. }

  82. videoindex=-1;


  83. for


    (i=0;i<pFormatCtx->nb_streams;i++)


  84. if


    (pFormatCtx->streams[i]->codec->codec_type==AVMEDIA_TYPE_VIDEO){

  85. videoindex=i;


  86. break


    ;

  87. }



  89. if


    (videoindex==-1){

  90. printf(

    “Didn’tfindavideostream.\n”


    );


  91. return


    -1;

  92. }


  94. pCodecCtx=pFormatCtx->streams[videoindex]->codec;

  95. pCodec=avcodec_find_decoder(pCodecCtx->codec_id);


  96. if


    (pCodec==NULL){

  97. printf(

    “Codecnotfound.\n”


    );


  98. return


    -1;

  99. }


  100. if


    (avcodec_open2(pCodecCtx,pCodec,NULL)<0){

  101. printf(

    “Couldnotopencodec.\n”


    );


  102. return


    -1;

  103. }


  105. pFrame=av_frame_alloc();

  106. pFrameYUV=av_frame_alloc();

  107. out_buffer=(unsigned

    char


    *)av_malloc(av_image_get_buffer_size(AV_PIX_FMT_YUV420P,pCodecCtx->width,pCodecCtx->height,1));

  108. av_image_fill_arrays(pFrameYUV->data,pFrameYUV->linesize,out_buffer,

  109. AV_PIX_FMT_YUV420P,pCodecCtx->width,pCodecCtx->height,1);




  113. packet=(AVPacket*)av_malloc(

    sizeof


    (AVPacket));


  114. //OutputInfo—————————–

  115. printf(

    “—————FileInformation—————-\n”


    );

  116. av_dump_format(pFormatCtx,0,filepath,0);

  117. printf(

    “————————————————-\n”


    );

  118. img_convert_ctx=sws_getContext(pCodecCtx->width,pCodecCtx->height,pCodecCtx->pix_fmt,

  119. pCodecCtx->width,pCodecCtx->height,AV_PIX_FMT_YUV420P,SWS_BICUBIC,NULL,NULL,NULL);



  121. while


    (av_read_frame(pFormatCtx,packet)>=0){


  122. if


    (packet->stream_index==videoindex){

  123. ret=avcodec_decode_video2(pCodecCtx,pFrame,&got_picture,packet);


  124. if


    (ret<0){

  125. printf(

    “DecodeError.\n”


    );


  126. return


    -1;

  127. }


  128. if


    (got_picture){

  129. sws_scale(img_convert_ctx,(

    const


    unsigned


    char


    *


    const


    *)pFrame->data,pFrame->linesize,0,pCodecCtx->height,

  130. pFrameYUV->data,pFrameYUV->linesize);


  132. y_size=pCodecCtx->width*pCodecCtx->height;

  133. fwrite(pFrameYUV->data[0],1,y_size,fp_yuv);

    //Y

  134. fwrite(pFrameYUV->data[1],1,y_size/4,fp_yuv);

    //U

  135. fwrite(pFrameYUV->data[2],1,y_size/4,fp_yuv);

    //V

  136. printf(

    “Succeedtodecode1frame!\n”


    );


  138. }

  139. }

  140. av_free_packet(packet);

  141. }


  142. //flushdecoder


  143. //FIX:FlushFramesremainedinCodec


  144. while


    (1){

  145. ret=avcodec_decode_video2(pCodecCtx,pFrame,&got_picture,packet);


  146. if


    (ret<0)


  147. break


    ;


  148. if


    (!got_picture)


  149. break


    ;

  150. sws_scale(img_convert_ctx,(

    const


    unsigned


    char


    *


    const


    *)pFrame->data,pFrame->linesize,0,pCodecCtx->height,

  151. pFrameYUV->data,pFrameYUV->linesize);



  153. int


    y_size=pCodecCtx->width*pCodecCtx->height;

  154. fwrite(pFrameYUV->data[0],1,y_size,fp_yuv);

    //Y

  155. fwrite(pFrameYUV->data[1],1,y_size/4,fp_yuv);

    //U

  156. fwrite(pFrameYUV->data[2],1,y_size/4,fp_yuv);

    //V


  158. printf(

    “FlushDecoder:Succeedtodecode1frame!\n”


    );

  159. }


  161. sws_freeContext(img_convert_ctx);


  163. fclose(fp_yuv);


  165. av_frame_free(&pFrameYUV);

  166. av_frame_free(&pFrame);

  167. avcodec_close(pCodecCtx);

  168. avformat_close_input(&pFormatCtx);



  170. return


    0;

  171. }






运行结果

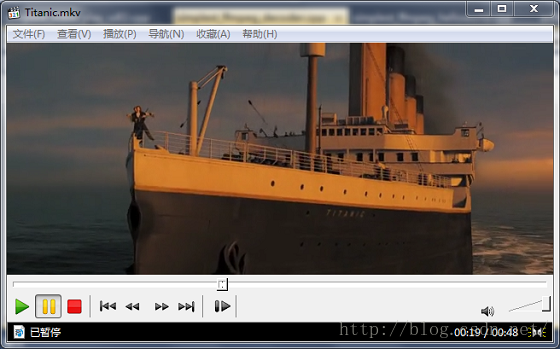

程序运行后，会解码下面的视频文件。

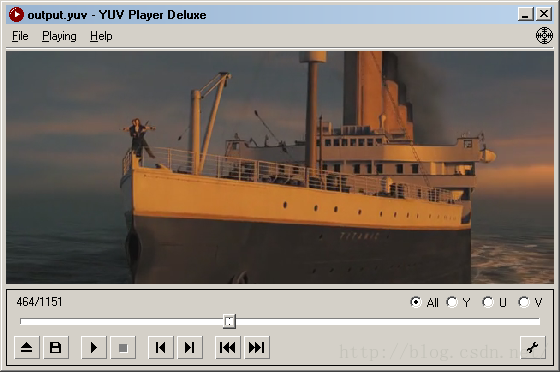

解码后的YUV420P数据被保存成了一个文件。使用YUV播放器设置宽高之后可以查看YUV内容。





SDL像素数据播放器



源代码


[cpp]


view plain


copy



  1. /**


  2. *最简单的SDL2播放视频的例子（SDL2播放RGB/YUV）


  3. *SimplestVideoPlaySDL2(SDL2playRGB/YUV)


  4. *


  5. *雷霄骅LeiXiaohua


  6. *leixiaohua1020@126.com


  7. *中国传媒大学/数字电视技术


  8. *CommunicationUniversityofChina/DigitalTVTechnology


  9. *http://blog.csdn.net/leixiaohua1020


  10. *


  11. *本程序使用SDL2播放RGB/YUV视频像素数据。SDL实际上是对底层绘图


  12. *API（Direct3D，OpenGL）的封装，使用起来明显简单于直接调用底层


  13. *API。


  14. *


  15. *函数调用步骤如下:


  16. *


  17. *[初始化]


  18. *SDL_Init():初始化SDL。


  19. *SDL_CreateWindow():创建窗口（Window）。


  20. *SDL_CreateRenderer():基于窗口创建渲染器（Render）。


  21. *SDL_CreateTexture():创建纹理（Texture）。


  22. *


  23. *[循环渲染数据]


  24. *SDL_UpdateTexture():设置纹理的数据。


  25. *SDL_RenderCopy():纹理复制给渲染器。


  26. *SDL_RenderPresent():显示。


  27. *


  28. *ThissoftwareplaysRGB/YUVrawvideodatausingSDL2.


  29. *SDLisawrapperoflow-levelAPI(Direct3D,OpenGL).


  30. *UseSDLismucheasierthandirectlycalltheselow-levelAPI.


  31. *


  32. *Theprocessisshownasfollows:


  33. *


  34. *[Init]


  35. *SDL_Init():InitSDL.


  36. *SDL_CreateWindow():CreateaWindow.


  37. *SDL_CreateRenderer():CreateaRender.


  38. *SDL_CreateTexture():CreateaTexture.


  39. *


  40. *[LooptoRenderdata]


  41. *SDL_UpdateTexture():SetTexture’sdata.


  42. *SDL_RenderCopy():CopyTexturetoRender.


  43. *SDL_RenderPresent():Show.


  44. */



  46. #include<stdio.h>



  48. extern




    “C”

  49. {


  50. #include”sdl/SDL.h”

  51. };



  53. const




    int


    bpp=12;



  55. int


    screen_w=500,screen_h=500;


  56. const




    int


    pixel_w=320,pixel_h=180;


  58. unsigned

    char


    buffer[pixel_w*pixel_h*bpp/8];




  61. //RefreshEvent


  62. #defineREFRESH_EVENT(SDL_USEREVENT+1)



  64. #defineBREAK_EVENT(SDL_USEREVENT+2)



  66. int


    thread_exit=0;



  68. int


    refresh_video(


    void


    *opaque){

  69. thread_exit=0;


  70. while


    (!thread_exit){

  71. SDL_Eventevent;

  72. event.type=REFRESH_EVENT;

  73. SDL_PushEvent(&event);

  74. SDL_Delay(40);

  75. }

  76. thread_exit=0;


  77. //Break

  78. SDL_Eventevent;

  79. event.type=BREAK_EVENT;

  80. SDL_PushEvent(&event);



  82. return


    0;

  83. }



  85. int


    main(


    int


    argc,


    char


    *argv[])

  86. {


  87. if


    (SDL_Init(SDL_INIT_VIDEO)){

  88. printf(

    “CouldnotinitializeSDL-%s\n”


    ,SDL_GetError());


  89. return


    -1;

  90. }


  92. SDL_Window*screen;


  93. //SDL2.0Supportformultiplewindows

  94. screen=SDL_CreateWindow(

    “SimplestVideoPlaySDL2”


    ,SDL_WINDOWPOS_UNDEFINED,SDL_WINDOWPOS_UNDEFINED,

  95. screen_w,screen_h,SDL_WINDOW_OPENGL|SDL_WINDOW_RESIZABLE);


  96. if


    (!screen){

  97. printf(

    “SDL:couldnotcreatewindow-exiting:%s\n”


    ,SDL_GetError());


  98. return


    -1;

  99. }

  100. SDL_Renderer*sdlRenderer=SDL_CreateRenderer(screen,-1,0);


  102. Uint32pixformat=0;



  104. //IYUV:Y+U+V(3planes)


  105. //YV12:Y+V+U(3planes)

  106. pixformat=SDL_PIXELFORMAT_IYUV;


  108. SDL_Texture*sdlTexture=SDL_CreateTexture(sdlRenderer,pixformat,SDL_TEXTUREACCESS_STREAMING,pixel_w,pixel_h);



  110. FILE


    *fp=NULL;

  111. fp=fopen(

    “test_yuv420p_320x180.yuv”


    ,


    “rb+”


    );



  113. if


    (fp==NULL){

  114. printf(

    “cannotopenthisfile\n”


    );


  115. return


    -1;

  116. }


  118. SDL_RectsdlRect;


  120. SDL_Thread*refresh_thread=SDL_CreateThread(refresh_video,NULL,NULL);

  121. SDL_Eventevent;


  122. while


    (1){


  123. //Wait

  124. SDL_WaitEvent(&event);


  125. if


    (event.type==REFRESH_EVENT){


  126. if


    (fread(buffer,1,pixel_w*pixel_h*bpp/8,fp)!=pixel_w*pixel_h*bpp/8){


  127. //Loop

  128. fseek(fp,0,SEEK_SET);

  129. fread(buffer,1,pixel_w*pixel_h*bpp/8,fp);

  130. }


  132. SDL_UpdateTexture(sdlTexture,NULL,buffer,pixel_w);



  134. //FIX:Ifwindowisresize

  135. sdlRect.x=0;

  136. sdlRect.y=0;

  137. sdlRect.w=screen_w;

  138. sdlRect.h=screen_h;


  140. SDL_RenderClear(sdlRenderer);

  141. SDL_RenderCopy(sdlRenderer,sdlTexture,NULL,&sdlRect);

  142. SDL_RenderPresent(sdlRenderer);


  144. }

    else




    if


    (event.type==SDL_WINDOWEVENT){


  145. //IfResize

  146. SDL_GetWindowSize(screen,&screen_w,&screen_h);

  147. }

    else




    if


    (event.type==SDL_QUIT){

  148. thread_exit=1;

  149. }

    else




    if


    (event.type==BREAK_EVENT){


  150. break


    ;

  151. }

  152. }

  153. SDL_Quit();


  154. return


    0;

  155. }




运行结果

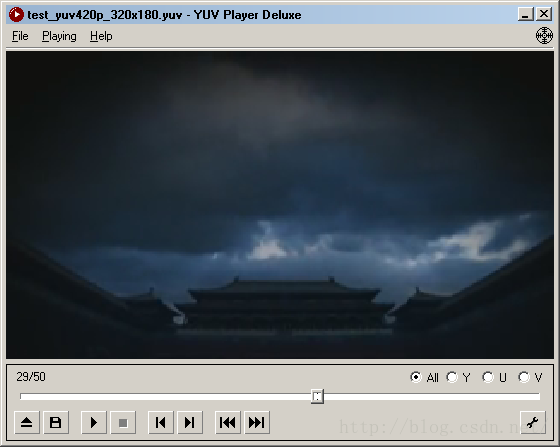

程序运行后，会读取程序文件夹下的一个YUV420P文件，内容如下所示。

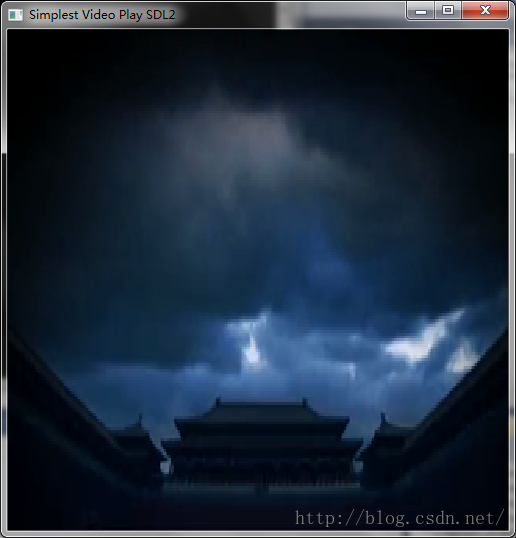

接下来会将YUV内容绘制在弹出的窗口中。





下载




Simplest FFmpeg Player



项目主页


SourceForge：


https://sourceforge.net/projects/simplestffmpegplayer/


Github：

https://github.com/leixiaohua1020/simplest_ffmpeg_player

开源中国：

http://git.oschina.net/leixiaohua1020/simplest_ffmpeg_player

CSDN下载地址：

http://download.csdn.net/detail/leixiaohua1020/8924321


本程序实现了视频文件的解码和显示（支持HEVC，H.264，MPEG2等）。




是最简单的FFmpeg视频解码方面的教程。




通过学习本例子可以了解FFmpeg的解码流程。




项目包含6个工程：


simplest_ffmpeg_player：标准版，FFmpeg学习的开始。

simplest_ffmpeg_player_su：SU（SDL Update）版，加入了简单的SDL的Event。


simplest_ffmpeg_decoder：一个包含了封装格式处理功能的解码器。使用了libavcodec和libavformat。


simplest_ffmpeg_decoder_pure：一个纯净的解码器。只使用libavcodec（没有使用libavformat）。


simplest_video_play_sdl2：使用SDL2播放YUV的例子。


simplest_ffmpeg_helloworld：输出FFmpeg类库的信息。
