Spanning tree(生成树)
一、生成树类型
公有生成树:STP(又称为802.1D 标准生成树) RSTP(802.1W 快速生成树) MST(802.1S 多生成树)使用最广泛
私有生成树(cisco):PVST(基于VLAN的标准生成树) PVRST+(基于VLAN的快速生成树)
二、发送的比较信息 BPDU
BPDU:网桥协议数据单元
两类:1,配置BPDU—config BPDU 2,拓扑变更BPDU—TCN

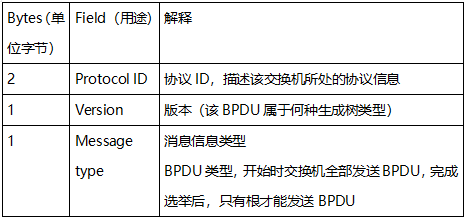

BPDU

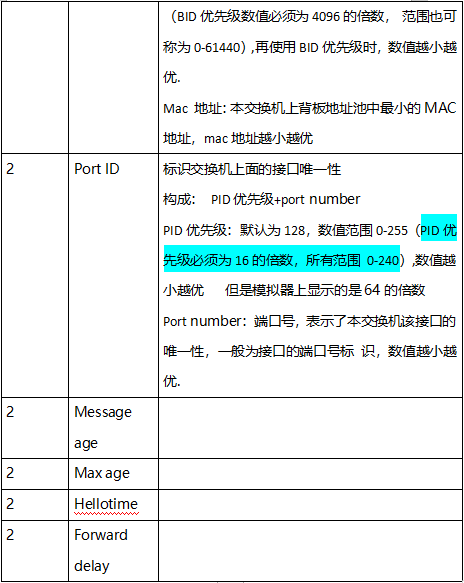

上表中的四个时间
hello time:hello时间:发送bpdu的间隔时间 (默认2秒)
Max age:超时时间(死亡时间 默认20秒)
Message age:最大消息等待时间(消息老化时间 默认300秒 MAC地址的老化时间)长时间不发送消息的话就会将MAC地址删除掉
Forward delay:转发延时 状态切换延时 默认15秒

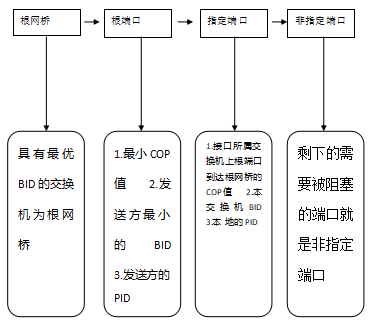

生成树选举:
生成树拓扑结构变化
拓扑结构变化地方的会先将变化的拓扑结构反馈给根 ,然后根通过收敛时将信息发送给给网络中的其他用户
SPT控制
1.修改BID 4096的倍数 让谁为根将谁改小,两种方法 :
1、主、备份
2、直接修改数值
2.修改PID 改变端口优先级
3.修改cost值 改变路径
六、802.1D生成树的优缺点
优:生成树少,便于管理
缺点:收敛速度慢,基于计时器收敛、不能负载分担
PVST:
优:简单、支持负载分担
缺:收敛速度慢、生成树太多(基于vlan的生成树)
解决:
1、生成树增强:portfast、backbonefast、uplinkfast
2、使用RSTP或MST
