友善之臂Mini2440NORflash bootloader烧写详述—亲测可用

bootloader：

1.友善之臂提供的Superboot2440.bin(该bootloader可以使用友善之臂提供的MiniTools一键烧写工具)该文件在开发板提供的资料images文件夹中(本资源有上传)

2.友善之臂的Supervivi（烧写Norflash中Supervivi再通过dnw依次烧写的Nandflash的bootloader、内核、文件系统（(本资源有上传)supervivi-128M.bin）

硬件设备：

1.J-Link_ARM   2.J-Link转接板  3转接板与开发板的连接线 4.友善之臂的mini2440开发板套件

软件：

J-Link软件

硬件连接：

1.电脑——J-link——J-Link转接板——开发板

2.开发板NOR/Nandflash开关拨至NORflash端（很重要）

3.打开电源

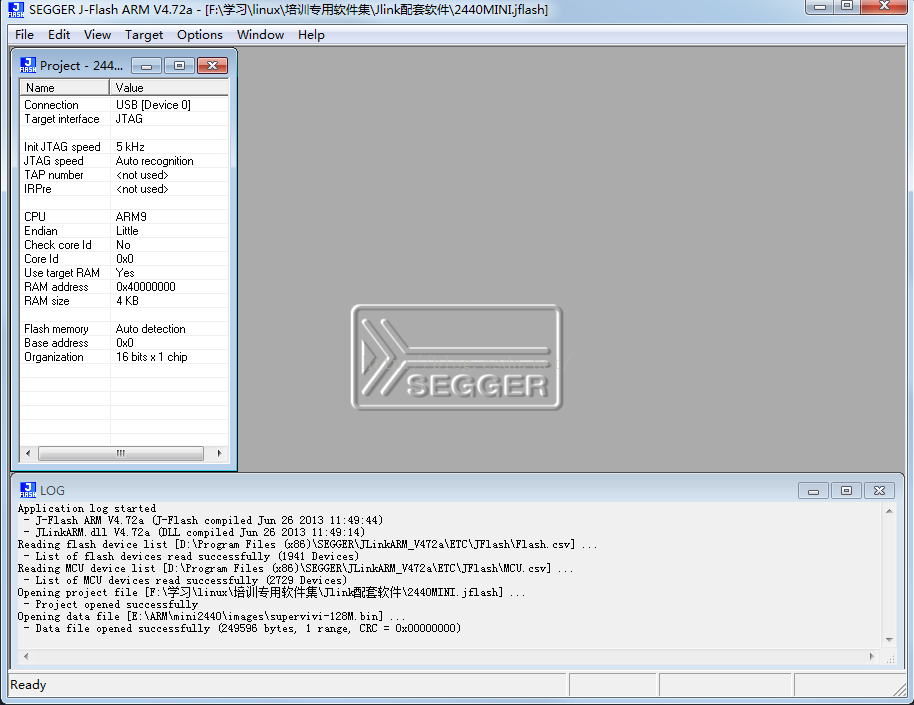

打开J-Link软件：在电脑开始按钮——>所用程序/SEGGER/J-Link ARM /J-Flash ARM.

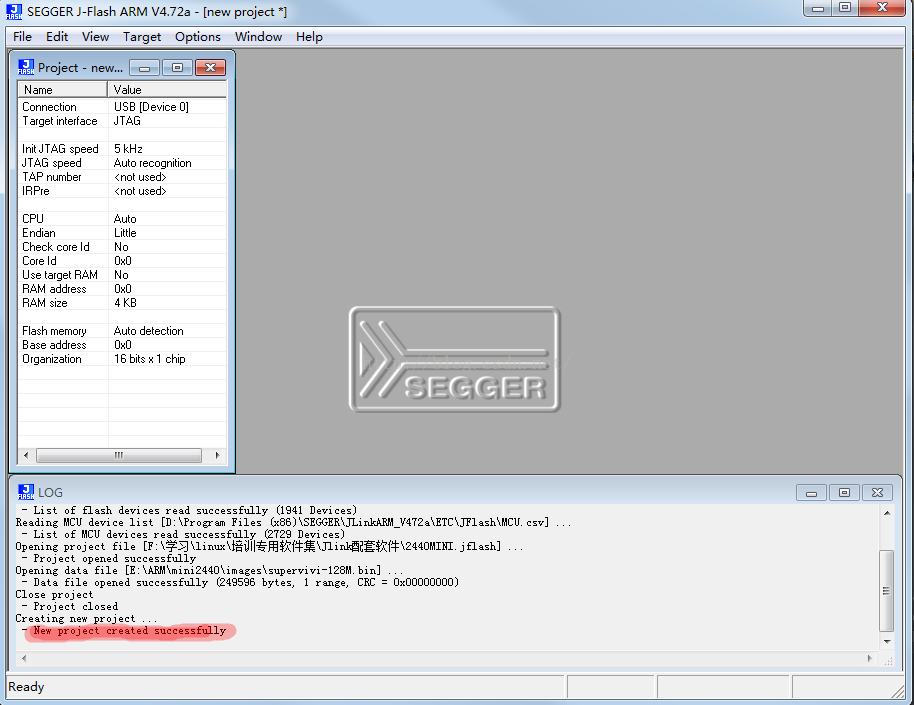

击File/New project——>”New project created successfully”.

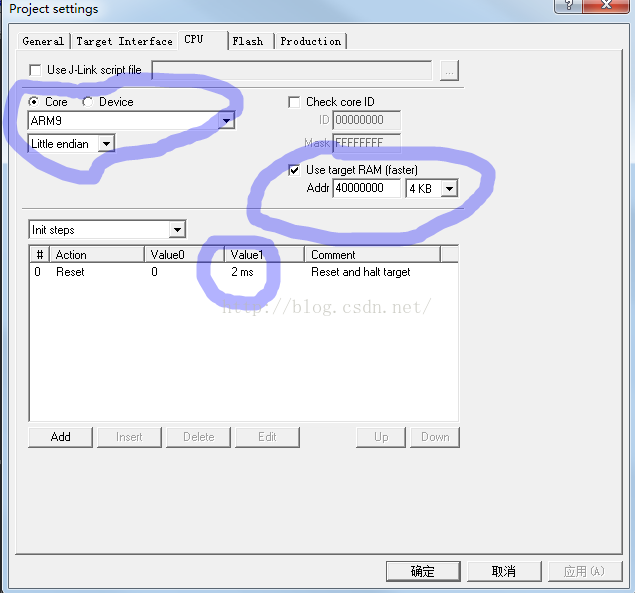

点击Options/Project settings——>点选CPU栏，点选“Core——>选择ARM9”,勾选“Use target RAM（faster）”,addr填写40000000

Init steps 改value1 为2ms

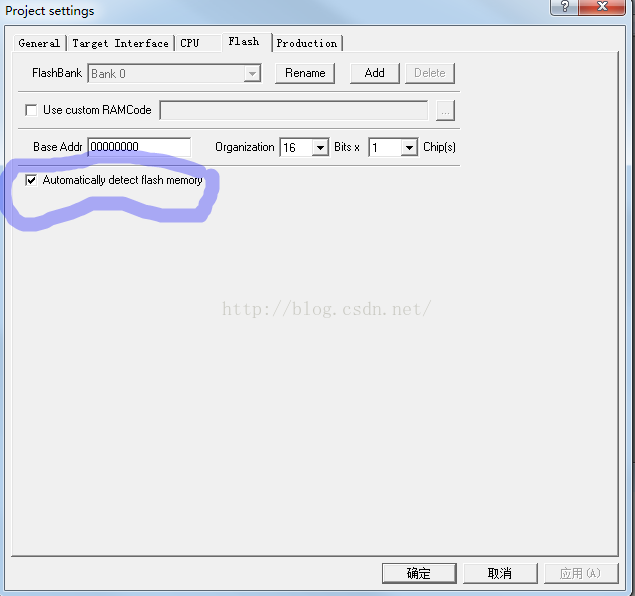

点选Flash栏，如果知道flash 型号写型号，不知道勾选“Automatically detect flash memony”

点击保存Project.

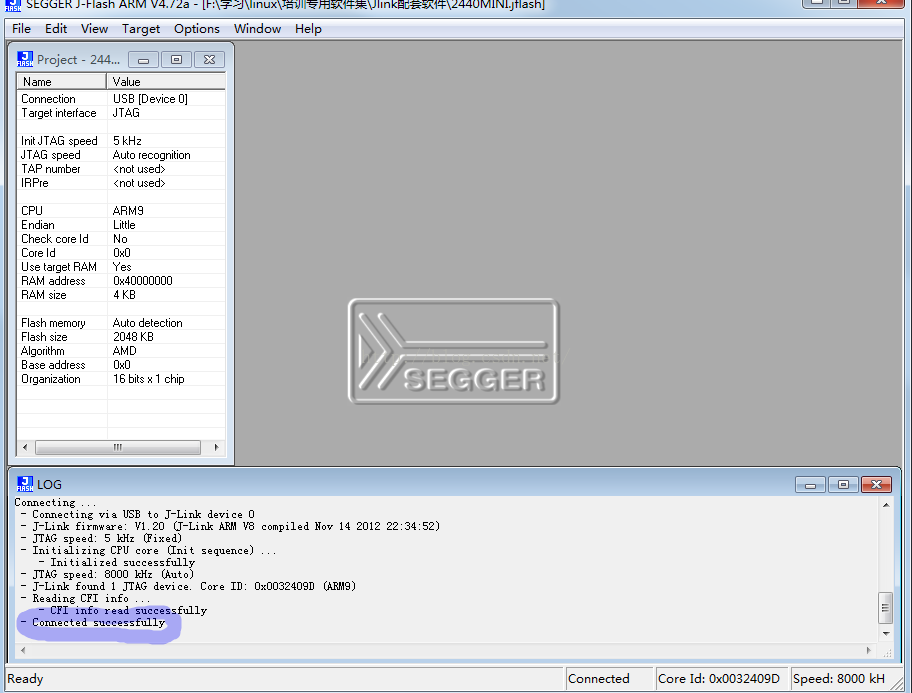

点击Target/Connect ——>显示“Connect successfully”.

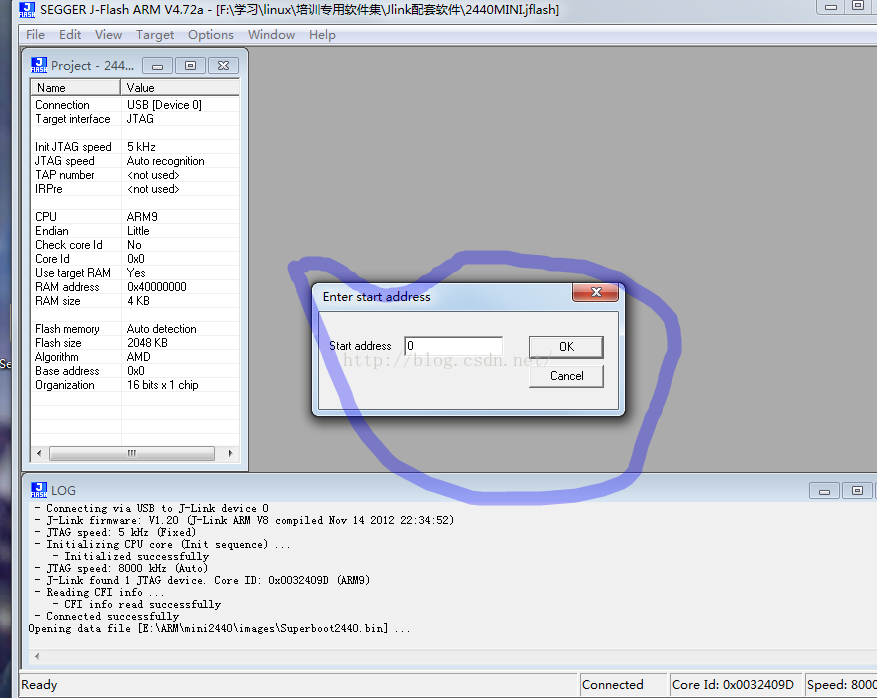

点击File/Open data file 选择想要烧如的bootloader，（这里烧如的是Superboot2440.bin）,Start address 选择为“0”；

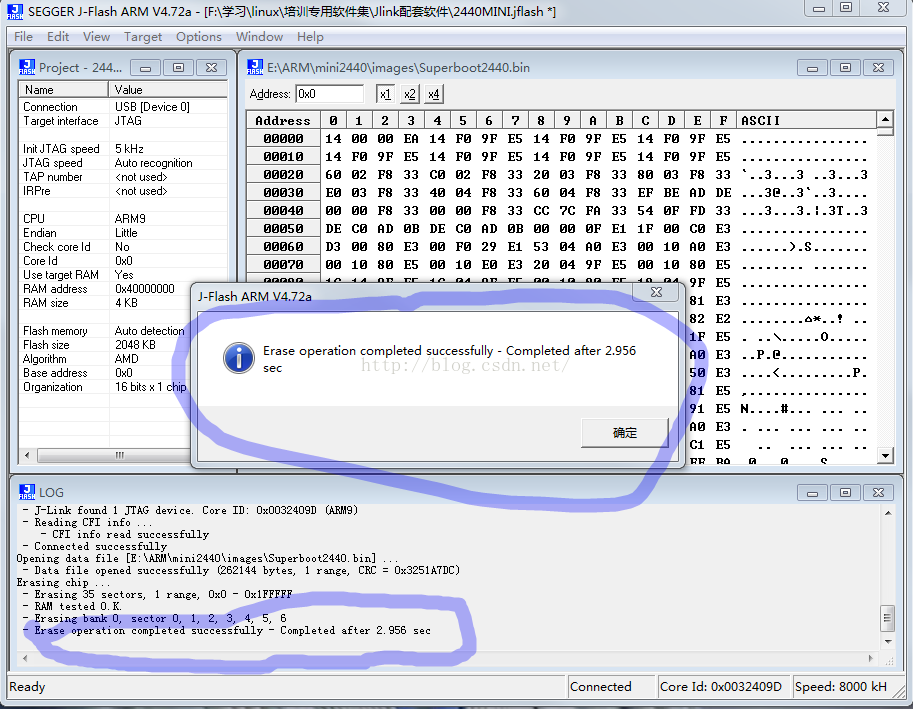

点击Target/Erase chip,擦出NORflash,擦出成功

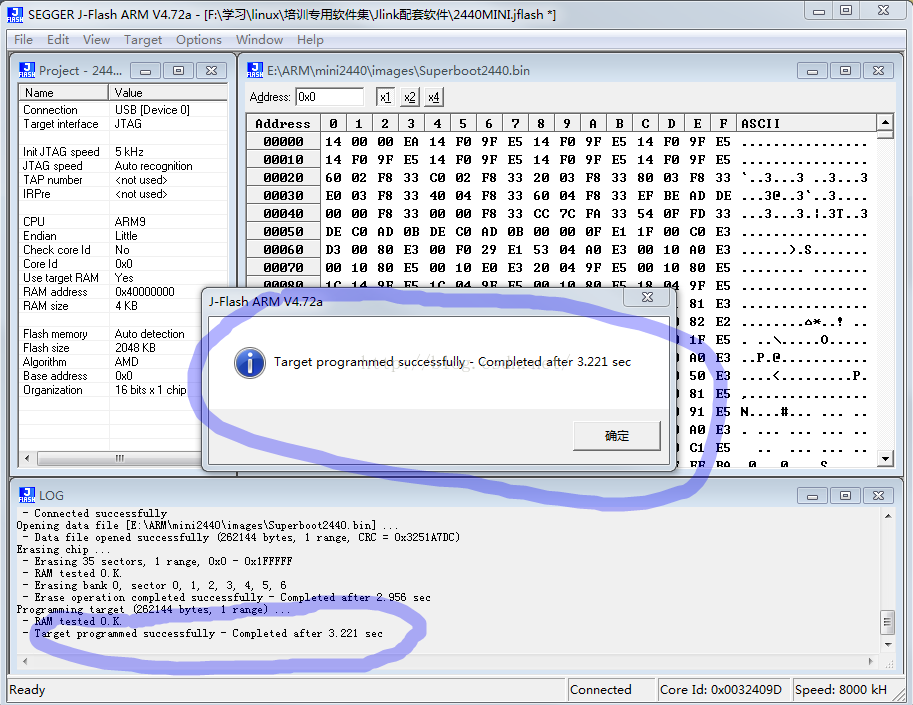

点击Target/Program,烧如Superboot2440.

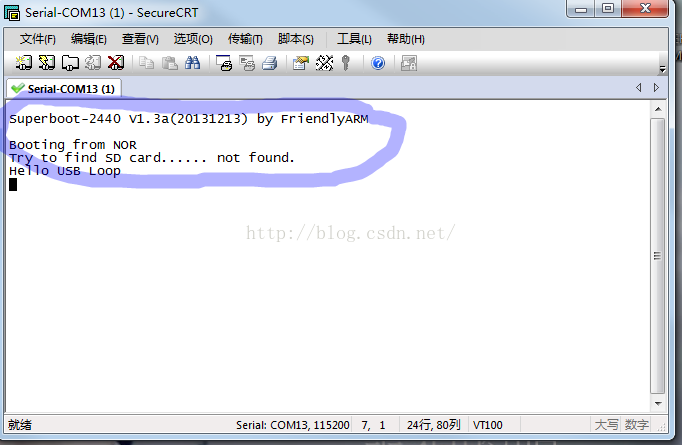

打开超级终端测试，

烧写完成，如烧写Supervivi直接打开以上配置好的工程，Open data file 选择Supervivi,擦除，烧写 即可。

开发板出厂时，Norflash 中烧如了superboot,该bootloader可以识别CD卡，可以通过CD卡烧写NANDflash,如果没有CD卡，则循环检测USB通过USB配合Minitools可以一键烧写很方便。
