H3C OSPF综合实验

  • Post author:
  • Post category:其他

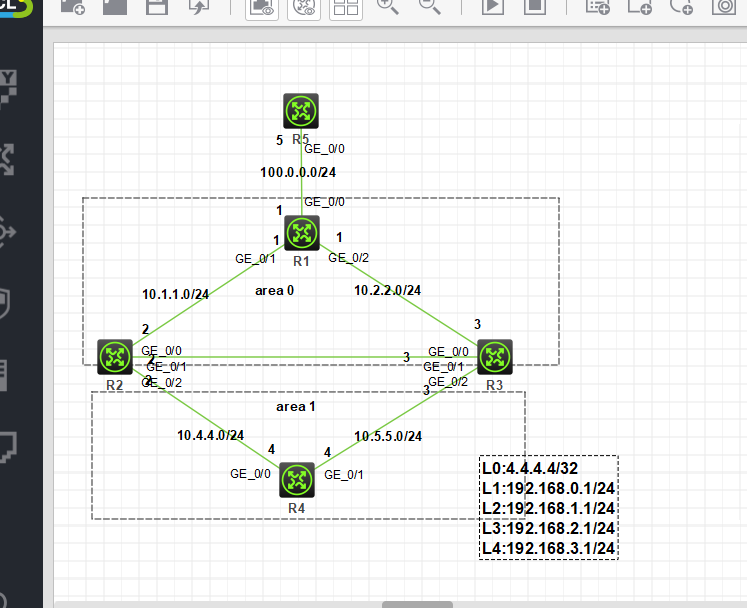

实验拓扑


OSPF综合实验

​


图 1-1

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在


192.168.1.0/24


网段，则其 IP 地址为


192.168.1.3/24


，以此类推

实验需求

  1. 按照图示配置 IP 地址，所有路由器配置环回口 IP 地址为

    X.X.X.X/32

    作为 Router-id，X 为设备编号（R5 除外）

  2. 按照图示分区域配置 OSPF

  3. R1 上配置默认路由，指向 R5，通往外部网络

  4. Area 1 为了减小路由表规模，配置为 Stub 区域

  5. R4 上配置环回口模拟业务网段；要求所有业务网段的路由聚合为一条后发布到 Area 0

  6. R2 上不允许存在


    192.168.2.0/24


    网段和


    192.168.3.0/24


    网段的路由

  7. 为了保证协议安全，Area 0 配置区域验证，验证密钥

    123456

实验解法


  1. 配置 IP 地址


R1


<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn r1
[r1]int g0/0
[r1-GigabitEthernet0/0]ip add 100.0.0.1 24
[r1-GigabitEthernet0/0]int g0/1
[r1-GigabitEthernet0/1]ip add 10.1.1.1 24
[r1-GigabitEthernet0/1]int g0/2
[r1-GigabitEthernet0/2]ip add 10.2.2.1 24
[r1-GigabitEthernet0/2]

R2

<H3C>
<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn r2
[r2]int g0/0
[r2-GigabitEthernet0/0]ip add 10.1.1.2 24
[r2-GigabitEthernet0/0]int g0/1
[r2-GigabitEthernet0/1]ip add 10.3.3.2 24
[r2-GigabitEthernet0/1]int g0/2
[r2-GigabitEthernet0/2]ip add 10.4.4.2 24
[r2-GigabitEthernet0/2]


R3


<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn r3
[r3]int g0/0
[r3-GigabitEthernet0/0]ip add 10.2.2.3 24
[r3-GigabitEthernet0/0]int g0/1
[r3-GigabitEthernet0/1]ip add 10.3.3.3 24
[r3-GigabitEthernet0/1]int g0/2
[r3-GigabitEthernet0/2]ip add 10.5.5.3 24
[r3-GigabitEthernet0/2]

R4

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn r4
[r4]int g0/0
[r4-GigabitEthernet0/0]ip add 10.4.4.4 24
[r4-GigabitEthernet0/0]int g0/1
[r4-GigabitEthernet0/1]ip add 10.5.5.4 24
[r4-GigabitEthernet0/1]int loo 0
[r4-LoopBack0]ip add 4.4.4.4 32
[r4-LoopBack0]int loo 1
[r4-LoopBack1]ip add 192.168.0.1 24
[r4-LoopBack1]int loo 2
[r4-LoopBack2]ip add 192.168.1.1 24
[r4-LoopBack2]int loo 3
[r4-LoopBack3]ip add 192.168.2.1 24
[r4-LoopBack3]int loo 4
[r4-LoopBack4]ip add 192.168.3.1 24
[r4-LoopBack4]

R5

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn r5
[r5]int g0/0
[r5-GigabitEthernet0/0]ip add 100.0.0.5 24
[r5-GigabitEthernet0/0]


2,OSPF 基础配置


R1


[r1-GigabitEthernet0/2]ospf
[r1-ospf-1]a 0
[r1-ospf-1-area-0.0.0.0]netw 100.0.0.0 0.0.0.255
[r1-ospf-1-area-0.0.0.0]netw 10.1.1.0 0.0.0.255
[r1-ospf-1-area-0.0.0.0]netw 10.2.2.0 0.0.0.255
[r1-ospf-1-area-0.0.0.0]

R2

[r2-GigabitEthernet0/2]ospf
[r2-ospf-1]a 0
[r2-ospf-1-area-0.0.0.0]netw 10.1.1.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]netw 10.3.3.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]a 1
[r2-ospf-1-area-0.0.0.1]netw 10.4.4.0 0.0.0.255
[r2-ospf-1-area-0.0.0.1]


R3


[r3]ospf
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]netw 10.2.2.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]netw 10.3.3.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]a 1
[r3-ospf-1-area-0.0.0.1]netw 10.5.5.0 0.0.0.255

R4

[r4]ospf
[r4-ospf-1]a 1
[r4-ospf-1-area-0.0.0.1]netw 10.4.4.0 0.0.0.255
[r4-ospf-1-area-0.0.0.1]netw 10.5.5.0 0.0.0.255
[r4-ospf-1-area-0.0.0.1]netw 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.1]netw 192.168.0.1 0.0.0.255
[r4-ospf-1-area-0.0.0.1]netw 192.168.1.1 0.0.0.255
[r4-ospf-1-area-0.0.0.1]netw 192.168.2.1 0.0.0.255
[r4-ospf-1-area-0.0.0.1]netw 192.168.3.1 0.0.0.255


3,R1 上配置默认路由，指向 R5，通往外部网络


步骤 1：在 R1 上配置默认路由，指向 R5


[R1]ip route-static 0.0.0.0 0 100.0.0.5


步骤 2：在 R1 上把默认路由引入到 OSPF 内部


[r1]ospf
[r1-ospf-1]default-route-advertise


4，Area 1 为了减小路由表规模，配置为 Stub 区域


步骤 1：把 R2，R3，R4 的 Area 1 都配置为 Stub 区域


[r2]ospf
[r2-ospf-1]a 1
[r2-ospf-1-area-0.0.0.1]stub
[r3]ospf
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]stub
[r4]ospf
[r4-ospf-1]a 1
[r4-ospf-1-area-0.0.0.1]stub

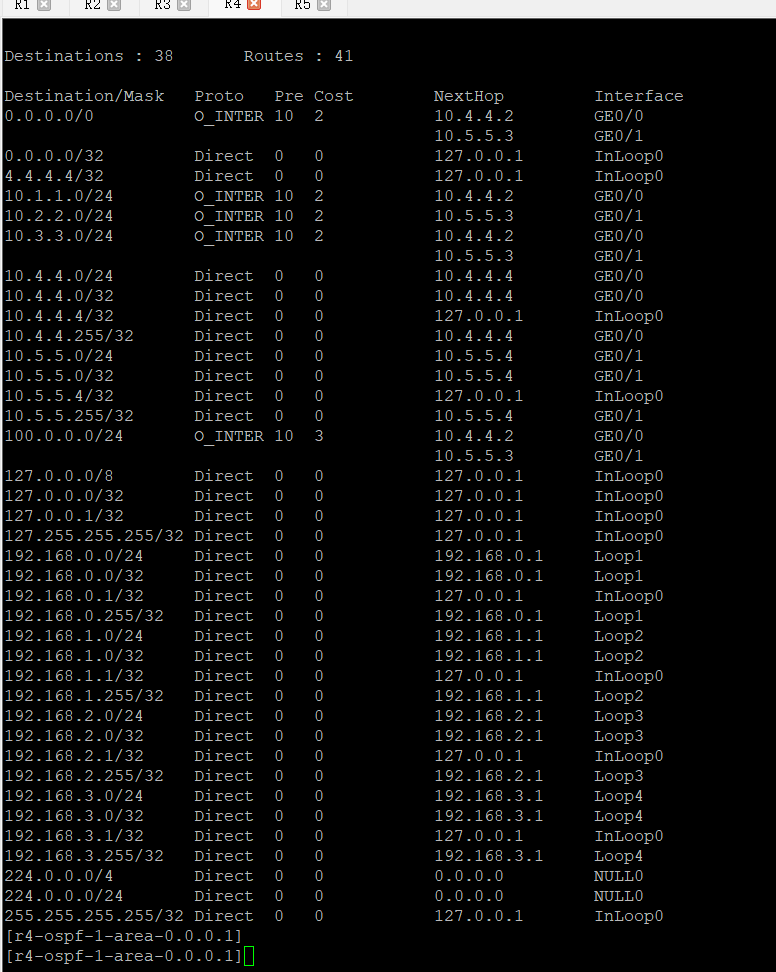

效果测试：在 R4 上查看路由表，发现之前学习到的 5 类默认路由已经变成了 3 类，说明 Area 1 已经过滤了 5 类 LSA， Stub 区域配置成功(这里ospf重新 学习需要半分钟左右，不用着急查看路由表)


[r4-ospf-1-area-0.0.0.1]dis ip routing-table



5,R4 上配置环回口模拟业务网段；要求所有业务网段的路由聚合为一条后发布到 Area 0


分析：Area 1 和 Area 0 之间有 2 个 ABR，分别是 R2 和 R3，两台路由器上都需要配置聚合



192.168.0.0/24-192.168.3.0/24


网段聚合为一条路由，子网掩码需要缩短 2 位，应聚合为


192.168.0.0/22



区域之间的聚合使用 ABR 聚合，应该是在路由的传入区域的区域视图下配置


步骤 1：在 R2 和 R3 上配置 ABR 聚合(子网掩码为22位)


r2-ospf-1]ospf
[r2-ospf-1]a 1
[r2-ospf-1-area-0.0.0.1]abr-summary 192.168.0.0 22

[r3]ospf
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]abr-summary 192.168.0.0 22


效果测试：在 R1 上查看路由表，业务网段的四条明细路由已经被聚合为了一条


[r1-ospf-1]dis ip rou


​​


6,R2 上不允许存在


192.168.2.0/24


网段和


192.168.3.0/24


网段的路由


分析：R2 上不允许存在某些路由，意味着要配置路由过滤。OSPF 路由过滤可以通过过滤路由结果和 3 类 LSA 实现；过滤 3 类 LSA 会导致 R1 无法从 R2 收到该网段路由，所以这里使用过滤路由结果


步骤 1：在 R2 上创建 ACL，匹配需要过滤的路由


[r2]acl bas 2000
[r2-acl-ipv4-basic-2000]rule 0 den sou 192.168.2.0 0.0.1.255
[r2-acl-ipv4-basic-2000]rule 5 per


步骤 2：在 R2 的 OSPF 协议视图配置路由过滤


[r2-acl-ipv4-basic-2000]ospf
[r2-ospf-1]filter-policy 2000 im


结果测试：在 R2 上查看路由表，发现相关路由已经被过滤


7,为了保证协议安全，Area 0 配置区域验证，验证密钥

123456


步骤 1：在 R1，R2，R3 的 Area 0 配置区域验证


[r1-ospf-1]ospf
[r1-ospf-1]a 0
[r1-ospf-1-area-0.0.0.0]authentication-mode simple plain 123456
[r2-ospf-1]ospf
[r2-ospf-1]a 0
[r2-ospf-1-area-0.0.0.0]authentication-mode simple plain 123456
[r3-ospf-1]ospf
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]authentication-mode simple plain 123456


效果测试：重置 OSPF 进程，邻居仍然可以建立，证明验证配置成功
