定点数

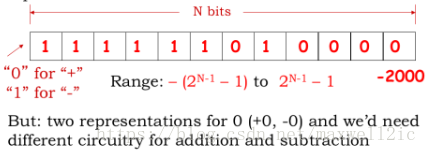

原码表示
MSB是符号位，0表示正数，1表示负数。
D
=
(
−
1
)
a
B
−
1
∑
i
=
0
B
−
2
a
i
2
i
−
B
+
1
D
=
(
−
1
)
a
B
−
1
∑
i
=
0
B
−
2
a
i
2
i
−
B
+
1
比如，二进制
0.110
=
(
−
1
)
0
∗
(
1
∗
2
−
1
+
1
∗
2
−
2
)
=
+
0.75
0.110
=
(
−
1
)
0
∗
(
1
∗
2
−
1
+
1
∗
2
−
2
)
=
+
0.75
，
1.110
=
(
−
1
)
1
∗
(
1
∗
2
−
1
+
1
∗
2
−
2
)
=
−
0.75
1.110
=
(
−
1
)
1
∗
(
1
∗
2
−
1
+
1
∗
2
−
2
)
=
−
0.75
反码表示（1’s complement）
正数的反码与原码相同，负数的反码是原码除符号位的所有位取反。

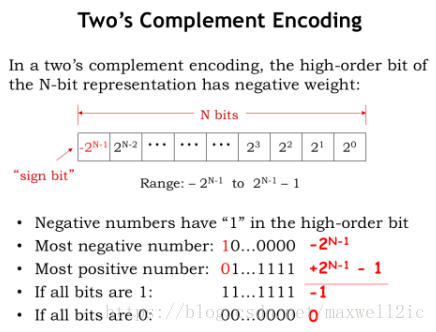

补码表示（2’s complement）
正数的原码、反码、补码相同；负数的补码等于反码加1，负数的原码与补码之间的相互转化关系均为除了符号位取反再加1。

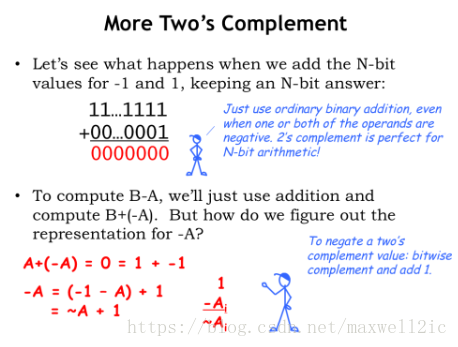

补码的好处在于加减运算不需要判断符号位。B-A=B+(-A)，-A的补码是A的补码所有位取反再加1

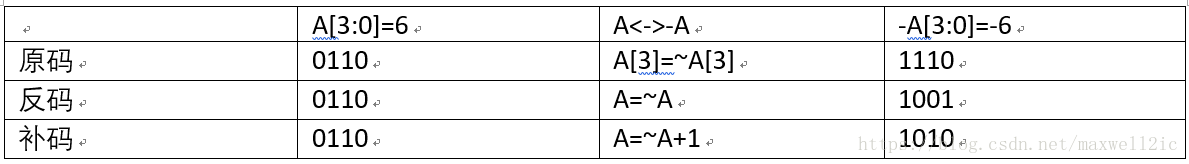

三种数制之间转换关系
正数原码、反码、补码相同；
负数补码为原码除符号位取反加1；
相反数数补码转换为所有位取反加1.

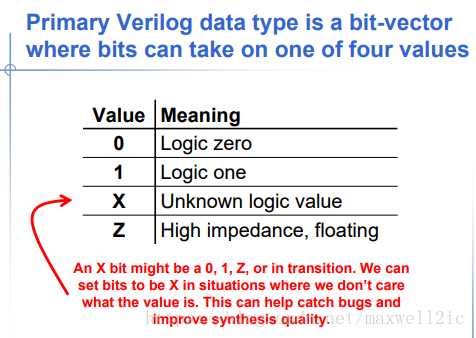

verilog中的常量类型
verilog中常量编译为二进制，均为补码（整数与原码相同，负数为除符号为取反加1）
在verilog中声明端口或者信号时，默认是无符号数，
wire [7:0] number;
reg [7:0] number;
转换为十进制为
D
=
∑
i
=
0
B
−
1
a
i
2
i
D
=
∑
i
=
0
B
−
1
a
i
2
i
如果需要指定为有符号数，需要特殊声明，则在硬件底层的二进制数均为补码形式
wire signed [7:0] number;
reg signed [7:0] number;
转换为十进制为
D
=
∑
i
=
0
B
−
1
a
i
2
i
−
2
B
×
a
B
−
1
D
=
∑
i
=
0
B
−
1
a
i
2
i
−
2
B
×
a
B
−
1

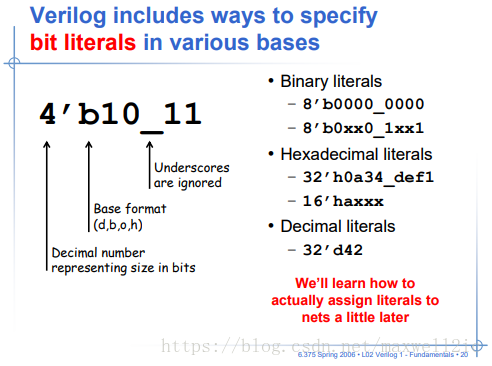

在verilog2001中可以特别地用’s来声明符号数，比如-4表示成一个3bit十六进制数位-3’sh4。
十进制的数永远都是有符号数.
举个例子
比如产生一个三角波，无符号8bit能产生0-255之间的数
module counter(
clk,
rst,
out,
);
input clk; //clk
input rst; //reset, high active
output reg [7:0] out;
reg [7:0] cnt;
reg state;
always @(posedge clk or posedge rst) begin
if (rst) begin
cnt <= 0;
state <= 1'b0;
end
else begin
case(state)
1'b0: begin
if(cnt==255) begin
cnt <= cnt;
state <= 1'b1;
end
else begin
cnt <= cnt+1;
state <= 1'b0;
end
end
1'b1: begin
if(cnt==0) begin
cnt <= cnt;
state <= 1'b0;
end
else begin
cnt <= cnt-1;
state <= 1'b1;
end
end
endcase
end
end
always @(posedge clk or posedge rst) begin
if (rst) begin
out <= 0; // reset
end
else
out <= cnt;
end
endmodule

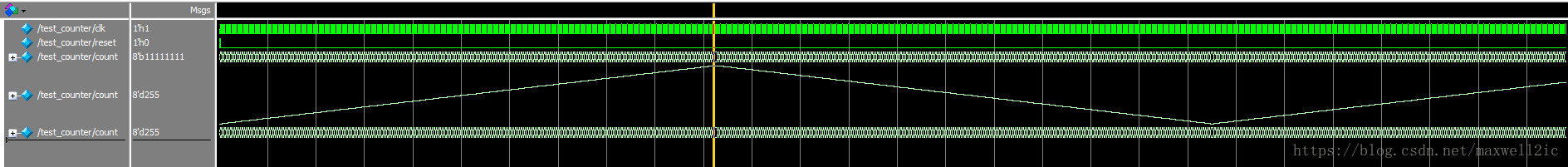

可以看到输出信号out[7:0]是从8‘b0000_0000(8’d0)到8’b1111_1111(8’d255)
而对于一个有符号的8bit三角波发生器
module signed_counter(
clk,
rst,
out,
);
input clk; //clk
input rst; //reset, high active
output reg signed [7:0] out;
reg signed [7:0] cnt;
reg state;
always @(posedge clk or posedge rst) begin
if (rst) begin
cnt <= -128;
state <= 1'b0;
end
else begin
case(state)
1'b0: begin
if(cnt==127) begin
cnt <= cnt;
state <= 1'b1;
end
else begin
cnt <= cnt+1;
state <= 1'b0;
end
end
1'b1: begin
if(cnt==-128) begin
cnt <= cnt;
state <= 1'b0;
end
else begin
cnt <= cnt-1;
state <= 1'b1;
end
end
endcase
end
end
always @(posedge clk or posedge rst) begin
if (rst) begin
out <= -128; // reset
end
else
out <= cnt;
end
endmodule

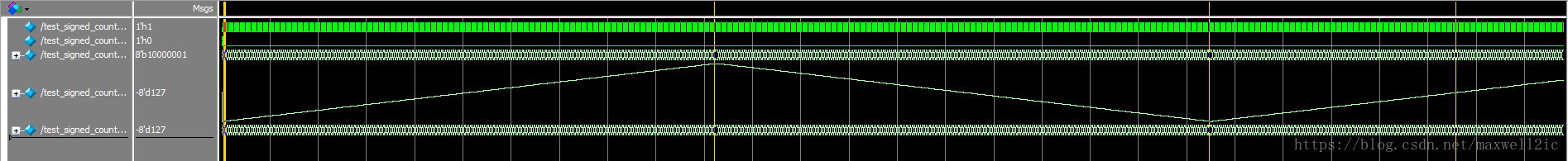

可以看到输出是从8’b1000_0001(-8d’127)到8’b0000_0000(8d’127)这样的补码形式变化的。
