计算机网络之IP安全（IPsec）

  • Post author:
  • Post category:其他




系列文章目录


第十四章计算机网络网络安全协议与技术之IP安全（IPsec）

IP安全（IPsec）



IP安全（IPsec）

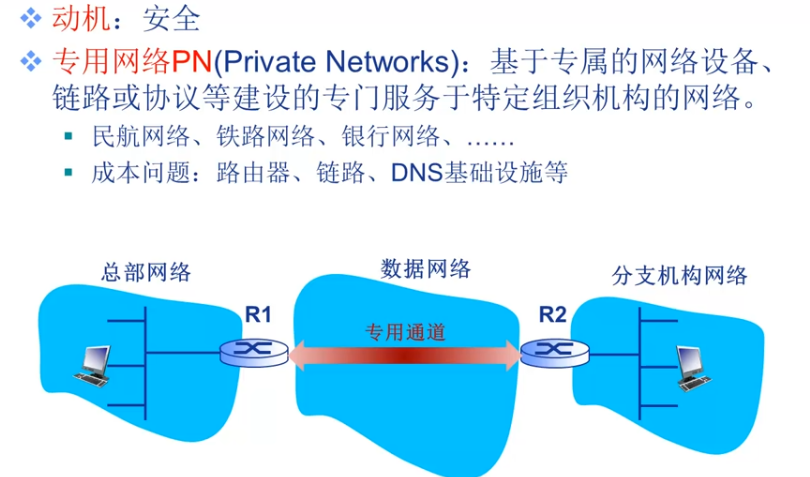

专用网（PN）

在这里插入图片描述

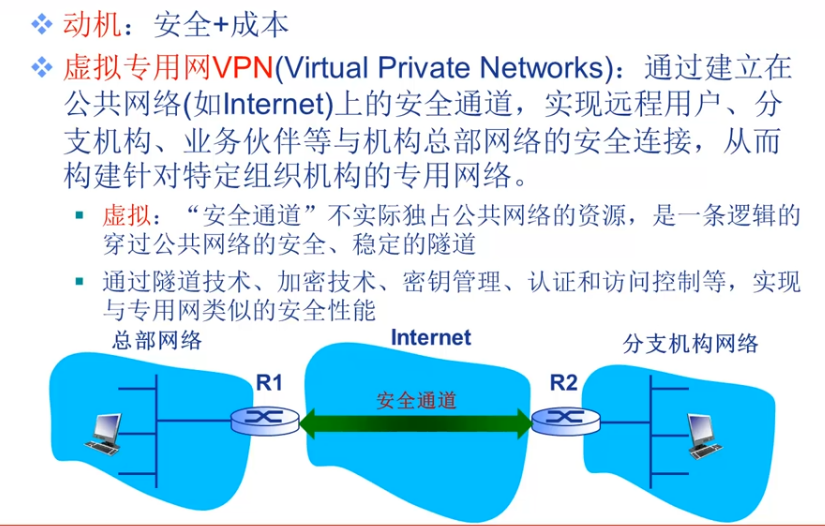

一、 虚拟专用网（VPN）

在这里插入图片描述

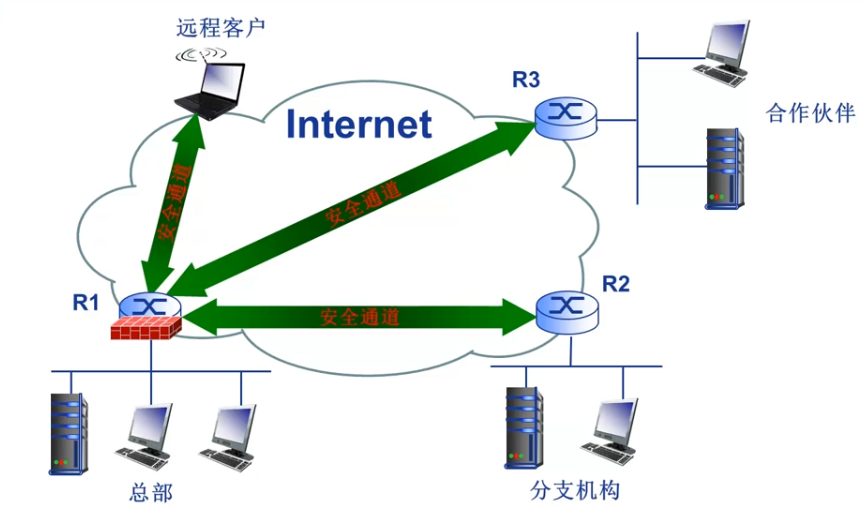

典型VPN应用

在这里插入图片描述



VPN的功能

在这里插入图片描述

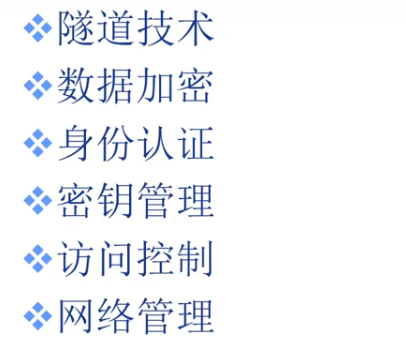

VPN关键技术

在这里插入图片描述

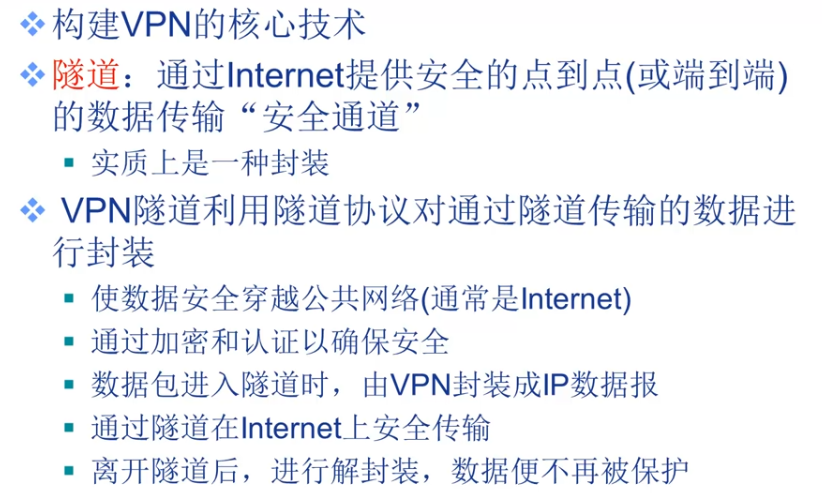

隧道技术

在这里插入图片描述

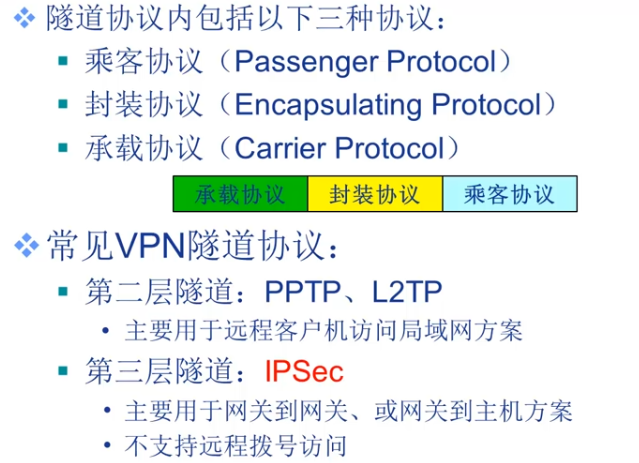

隧道协议

在这里插入图片描述



典型VPN实现技术

在这里插入图片描述



二、IPsec体系结构

在这里插入图片描述

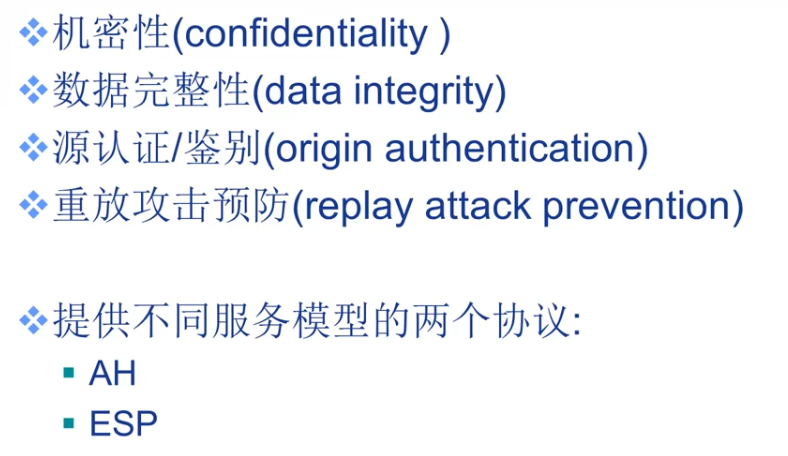

IPsec服务

在这里插入图片描述

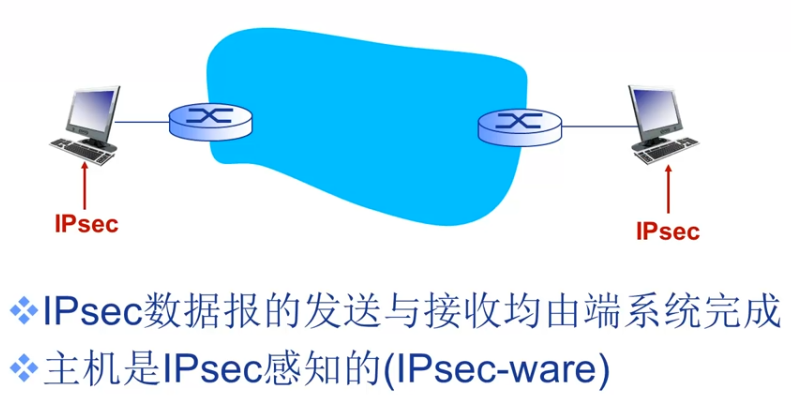

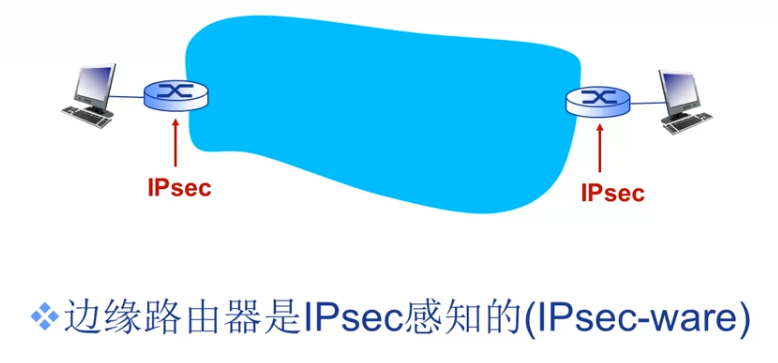

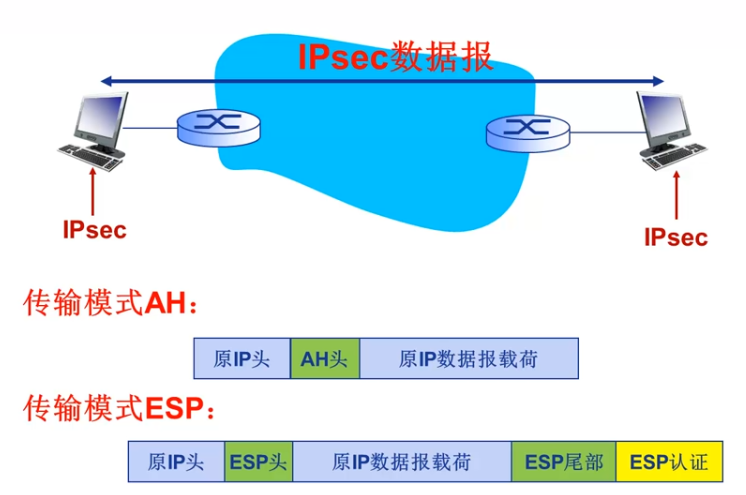

IPsec的传输（transport）模式

在这里插入图片描述



IPsec的隧道（tunneling）模式

IPsec数据报的封装与解封

在这里插入图片描述

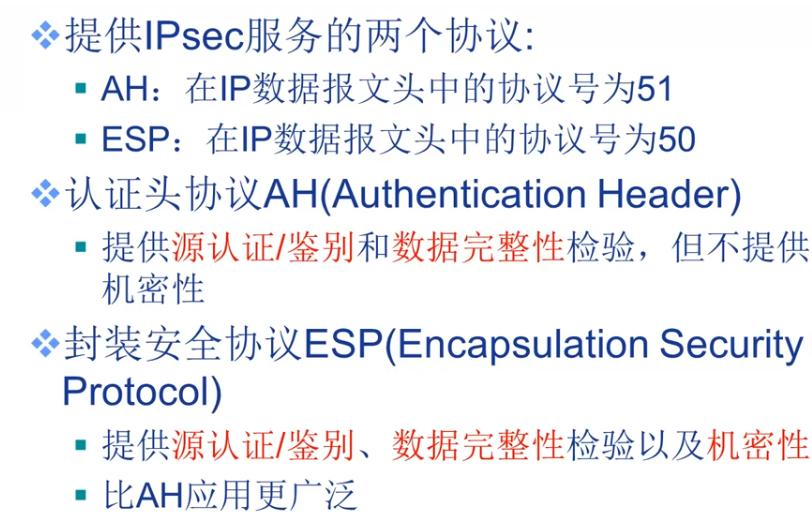

两个IPsec协议

在这里插入图片描述

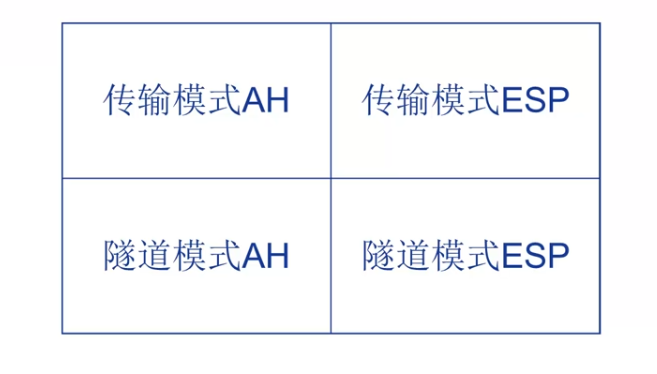

IPsec模式与协议的4种组合

在这里插入图片描述

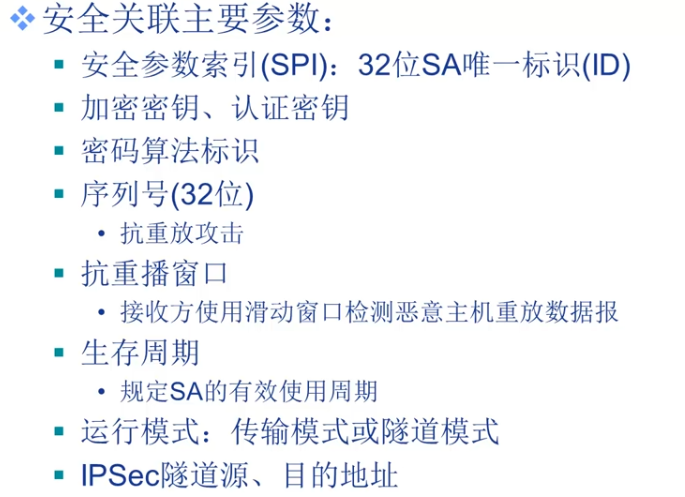

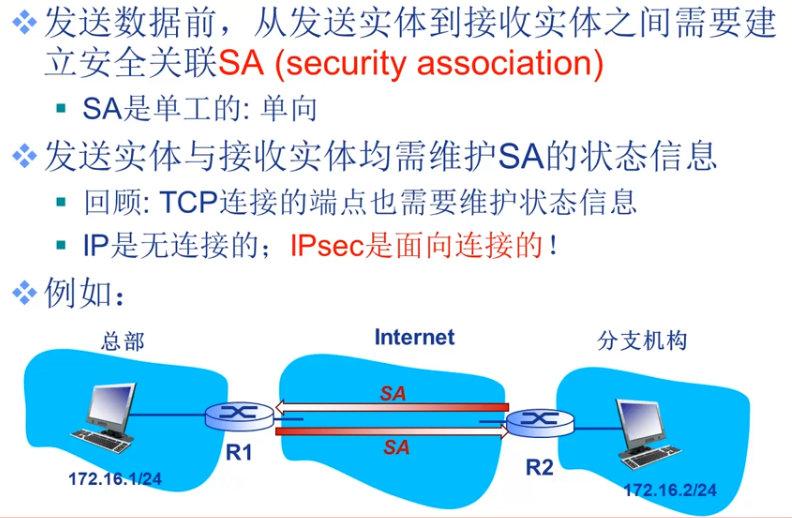

三、安全关联（SA）

在这里插入图片描述
在这里插入图片描述

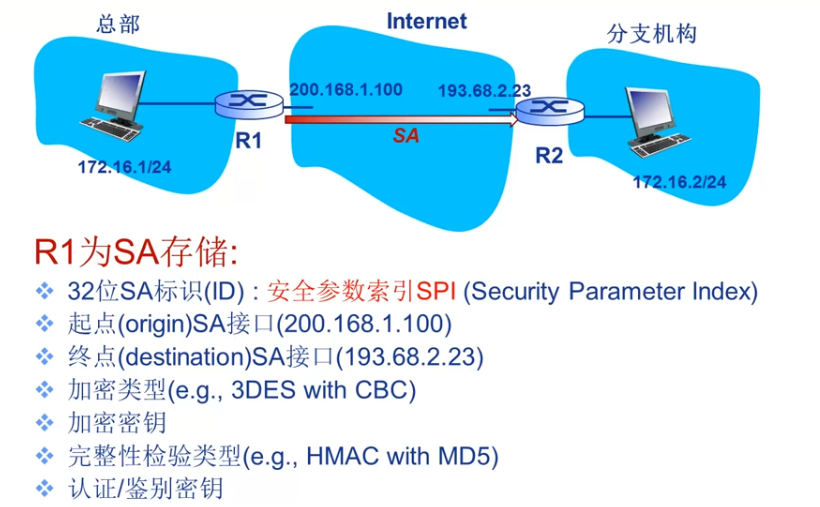

SA举例

在这里插入图片描述

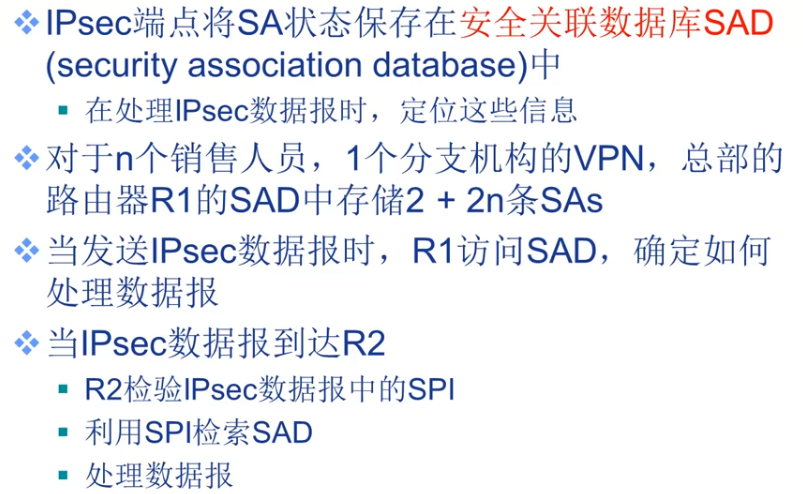

安全关联数据库（SAD）

在这里插入图片描述

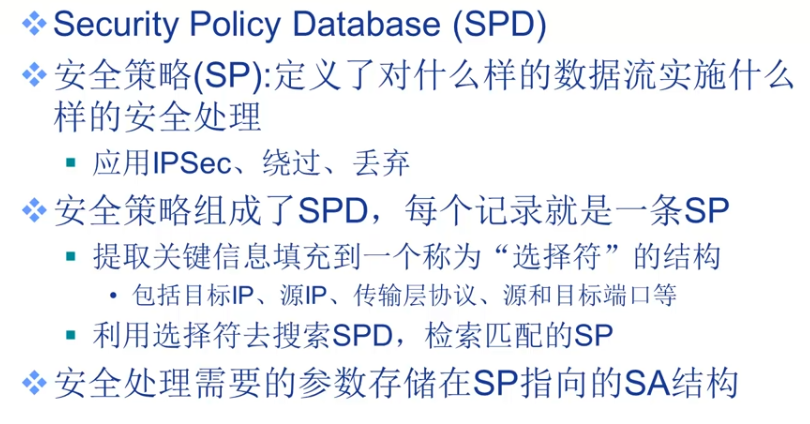

安全策略数据库（SPD）

没找到SP，按照默认的SP。

在这里插入图片描述

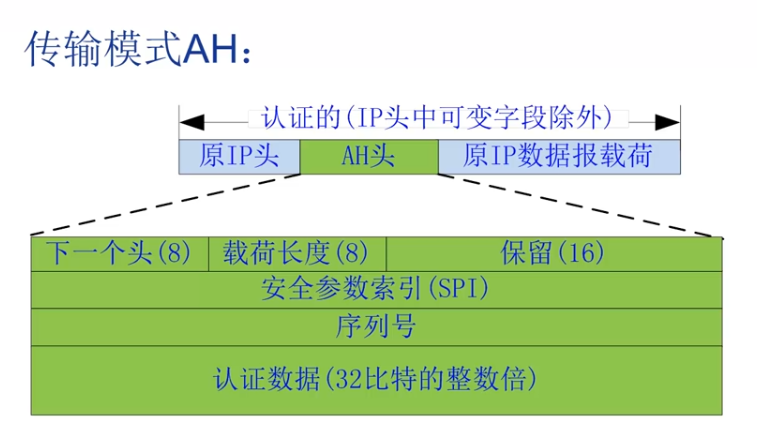

四、 IPsec数据报

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述



IPsec的传输模式

在这里插入图片描述

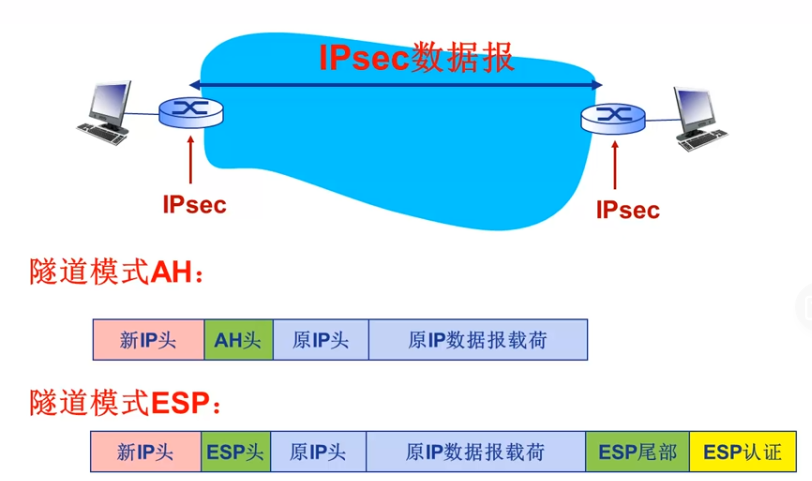

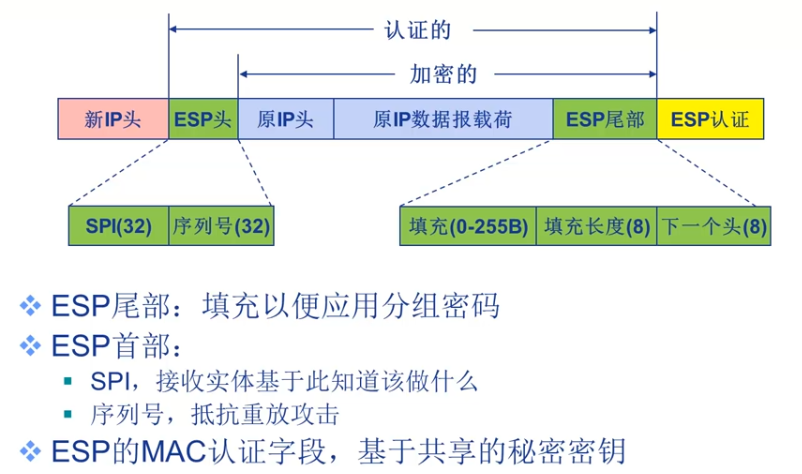

IPsec的隧道模式


隧道模式ESP最常见


在这里插入图片描述

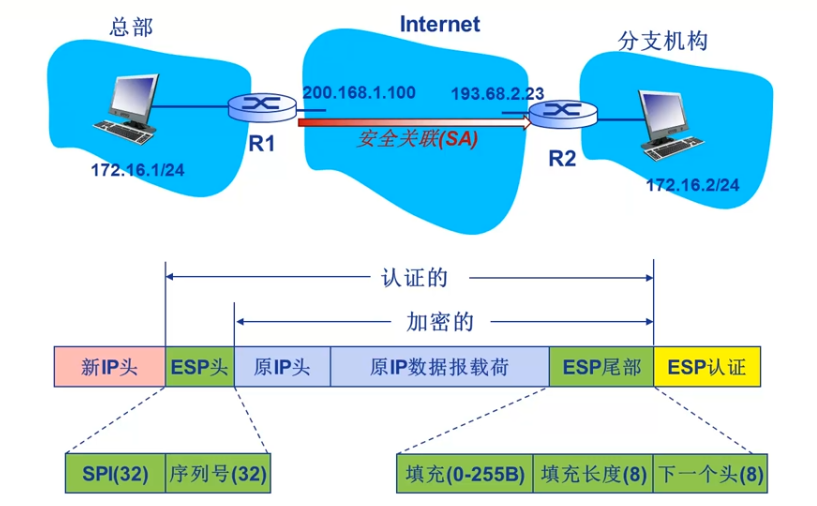

五、数据报处理过程

在这里插入图片描述

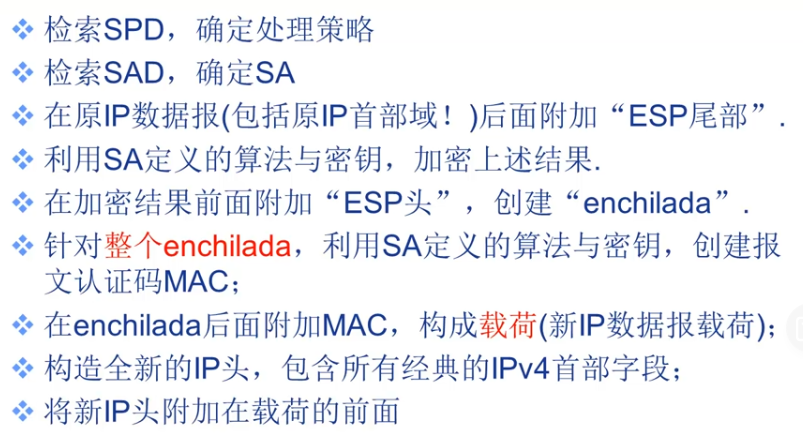

R1：将原IP数据报转换成IPsec数据报

在这里插入图片描述

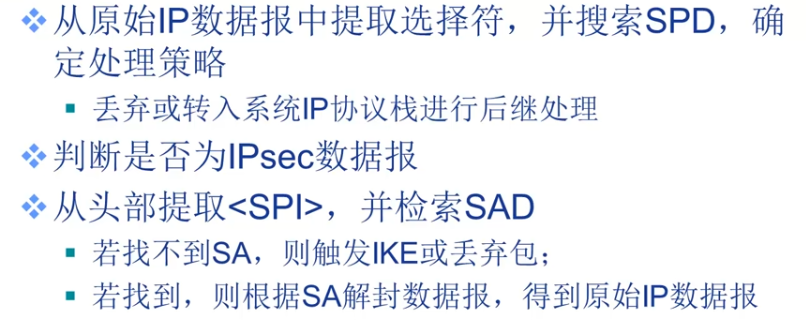

R2：解封IPsec数据报

在这里插入图片描述



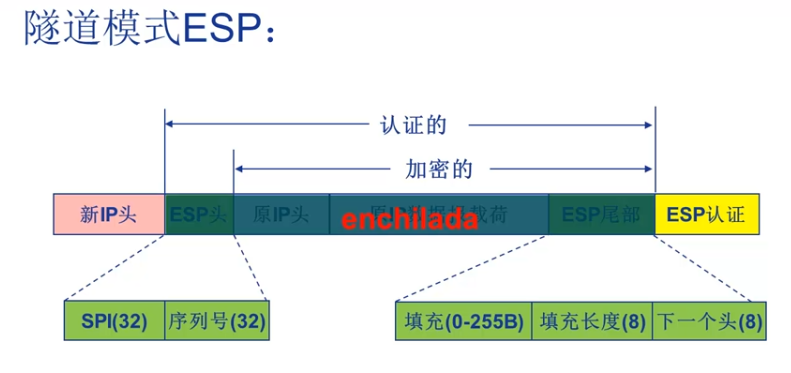

在enchilada内部：

在这里插入图片描述

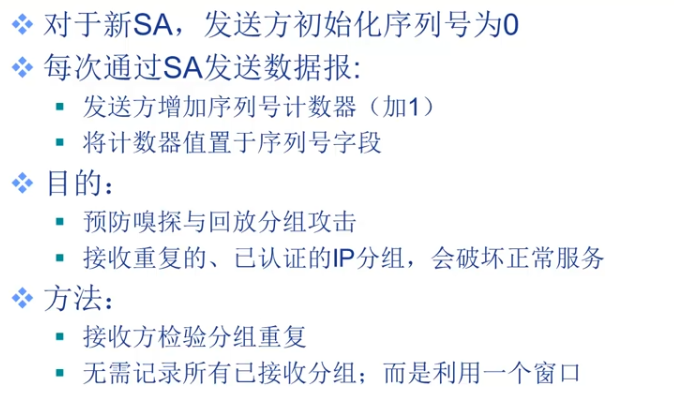

IPsec序列号

在这里插入图片描述

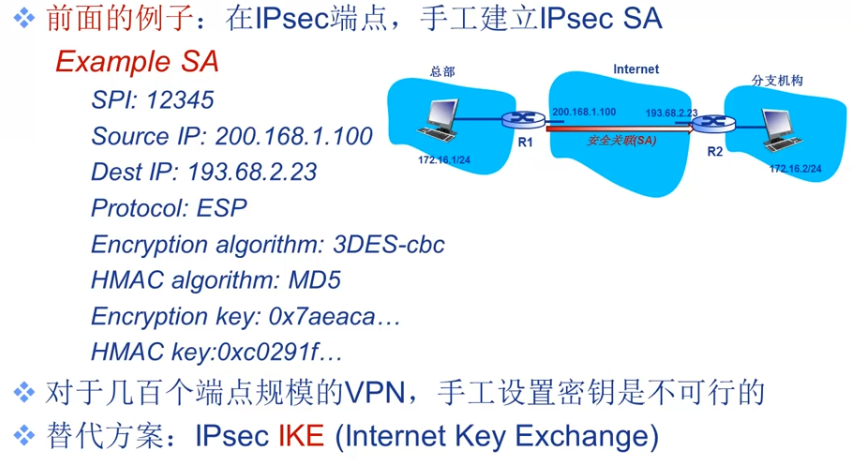

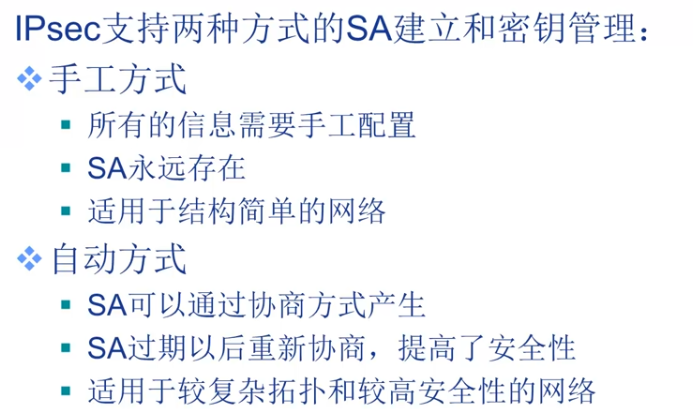

六、SA的建立与秘钥管理

在这里插入图片描述
在这里插入图片描述

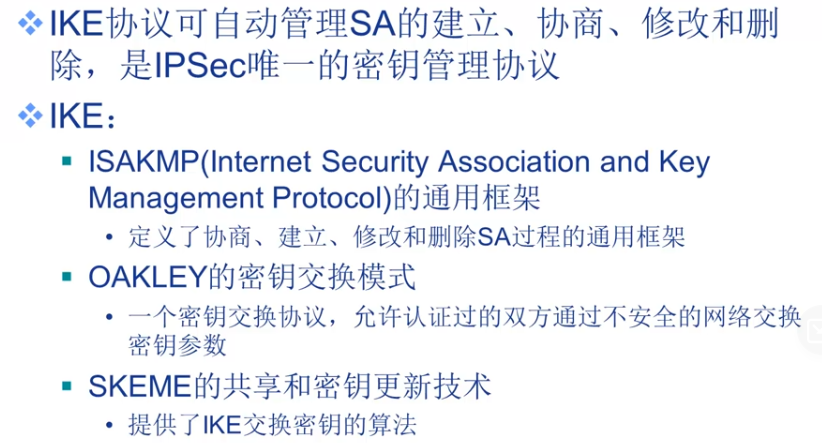

Internet秘钥交换（IKE）

在这里插入图片描述

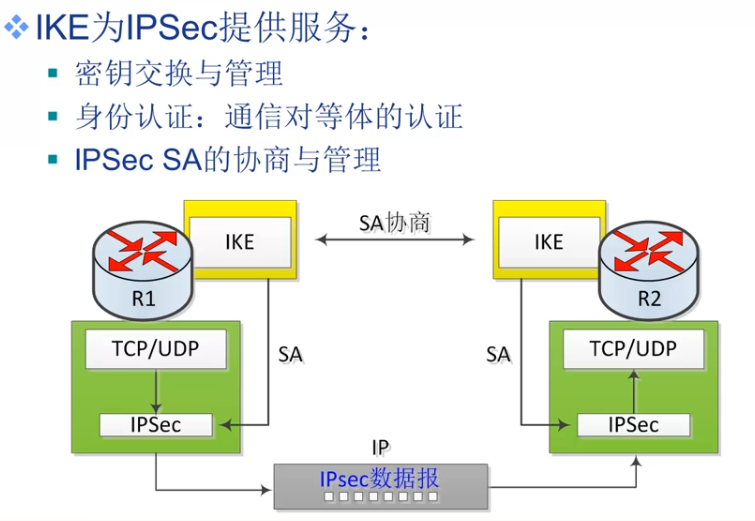

IKE和IPsec

在这里插入图片描述

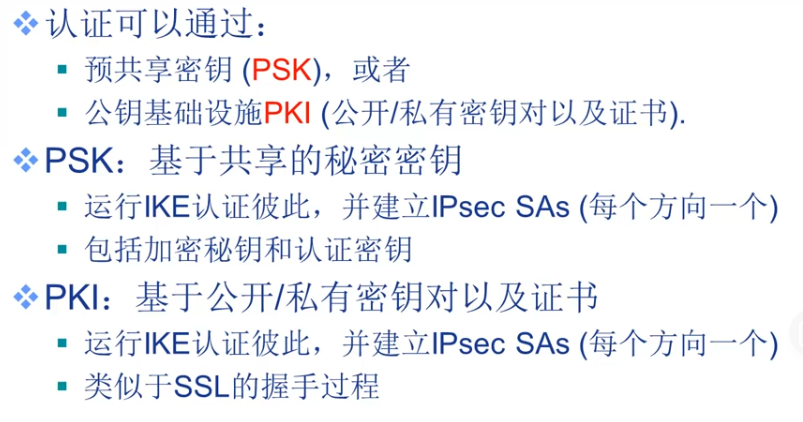

IKE:PSK与PKI

在这里插入图片描述

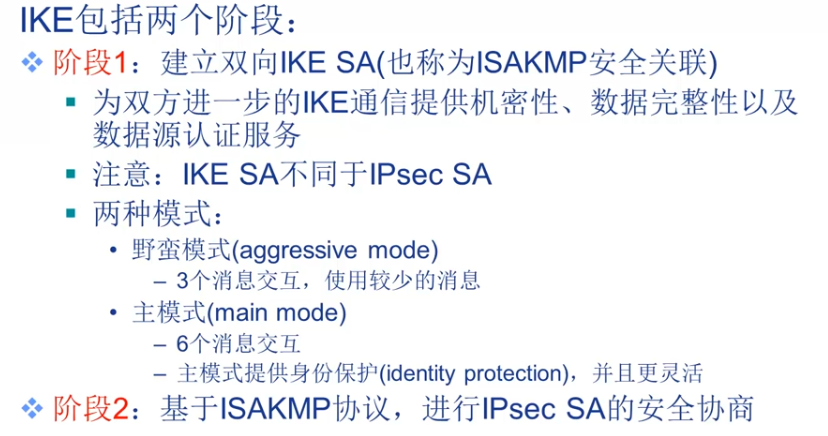

IKE的阶段

因为第一阶段用公钥私钥计算量大，建立好安全通道后，第二阶段IPsec SA便可以不使用公私钥了，提高了计算效率。（二个阶段的原因）

在这里插入图片描述

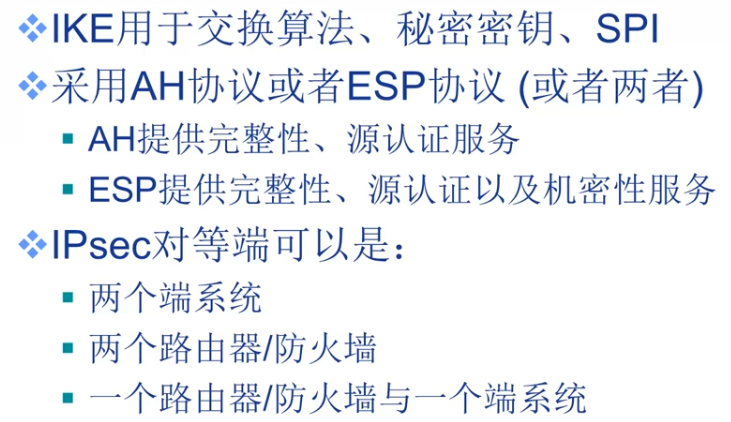

IPsec总结

在这里插入图片描述
