修改I2C的CLK的频率

【适用范围】

全志R16 平台。

【问题现象】

I2C 通讯经常性发生sunxi_i2c_do_xfer incomplete xfer 错误。

【复现步骤】

在I2C 的驱动中，调用i2c_transfer() 时经常出现通讯错误“incomplete xfer”

【原因分析】

R16 I2C_0 的通讯速率为400K， 而client 的频率最大支持200K，所以需要降低I2C_0的通讯频率。

【解决办法】

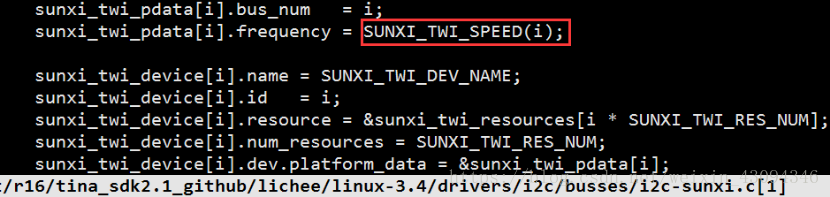

修改对应注册i2c_adapter时设定的传输频率

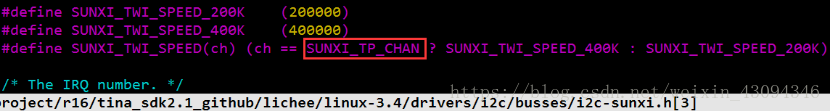

修改SUNXI_TP_CHAN 为对应的I2C 编号



【验证方法】

修正后，重新编译-打包-烧录-启动 , I2C 通讯正常。
