二维绘图

01 plot绘图

调用格式为：

绘制一条以x为横坐标，y为纵坐标的曲线。
plot(x,y)

在同一坐标下绘制多条曲线
plot(x1,y1,x2,y2,...)

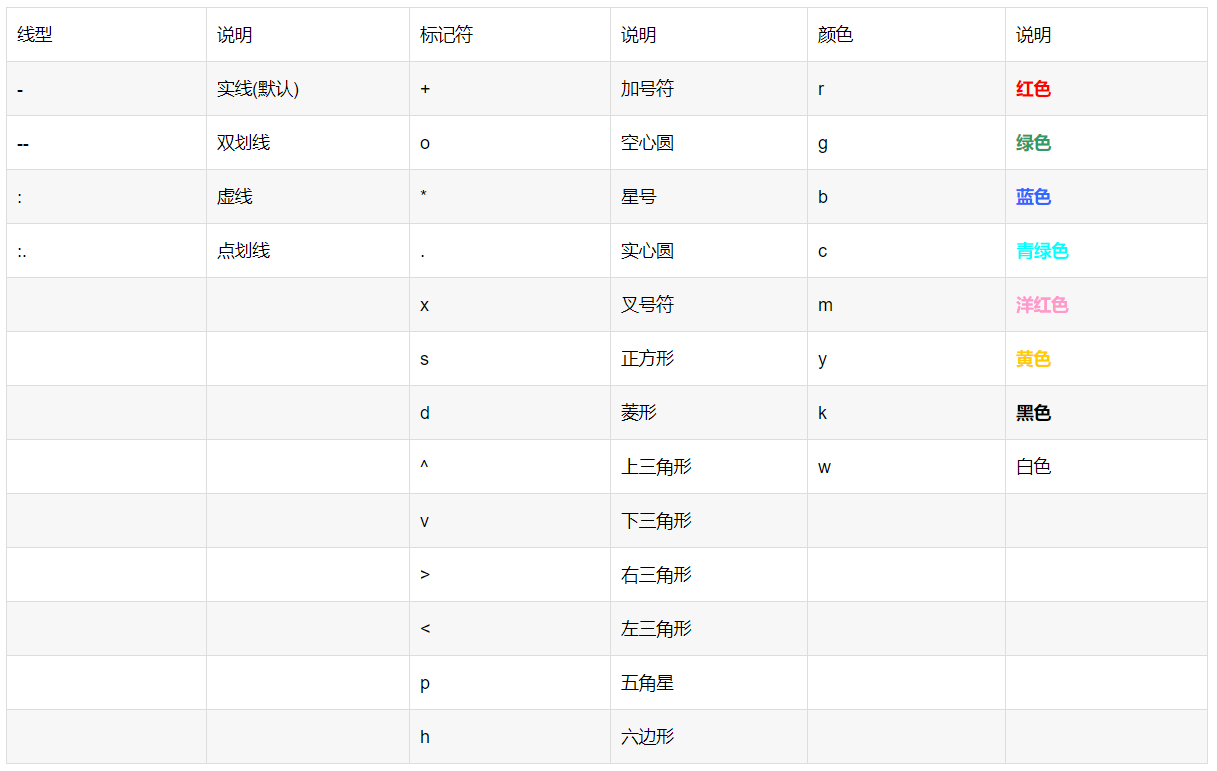

绘制一条以x为横坐标，y为纵坐标的曲线。'S'表示此曲线的类型（颜色、线型等）
plot(x,y,'s')

实践

1. 在[0 , 2



   π

   \pi






   π





   ]上，分别用星号和实线绘制f(x)=sinx和f(x)=cosx的曲线

x=linspace(0,2*pi,100);
y=sin(x);
z=cos(x);
plot(x,y,'*',x,z,'-');

运行结果：

02 fplot绘图

调用格式为：

绘制自定义函数fun在区间[a,b]上的图像
fplot('fun',[a,b])

绘制自定义函数组[f1,f2,...]在区间[a,b]上的图像
fplot('[f1,f2,...]',[a,b])

实践

1. 用fplot绘制f(x)=cos(tan



   π

   \pi






   π








   x

   x






   x





   )的曲线

fplot('cos(tan(pi*x))',[0.2 0.8]);

03 ezplot绘图

绘制-2



π

\pi






π





<x<2



π

\pi






π





上的f=f(x)的图像

ezplot(f)

绘制a<x<b上的f=f(x)的图像

ezplot('f(x)',[a,b])

绘制-2



π

\pi






π





<x<2



π

\pi






π





和-2



π

\pi






π





<y<2



π

\pi






π





上的f(x,y)=0的图像

ezplot('f(x,y)')

绘制x1<x<s2和y1<y<y2上的f(x,y)=0的图像

ezplot('f(x,y)',[x1,x2,y1,y2])

绘制0<t<2



π

\pi






π





上的x=x(t),y=y(t)的参数方程图像

ezplot('x(t)','y(t)')

绘制t1<t<t2上的x=x(t),y=y(t)的参数方程图像

ezplot('x(t)','y(t)',[t1,t2])

实践

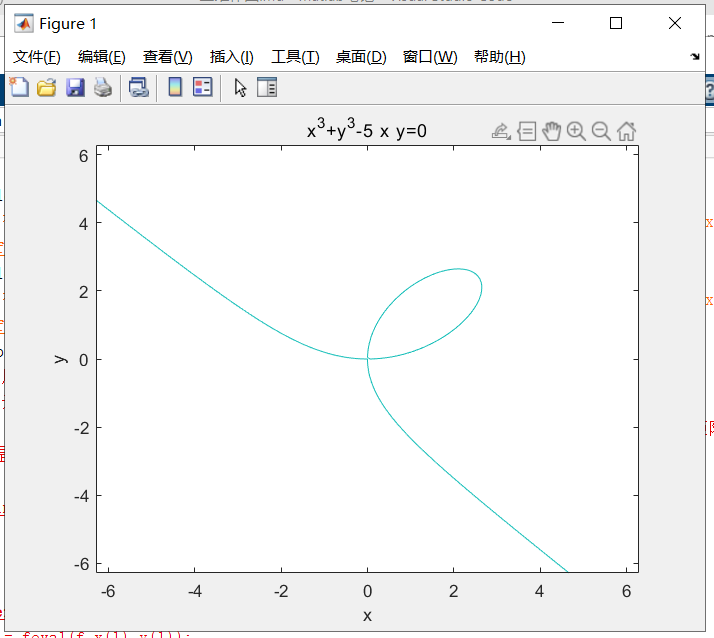

1. 绘制



   x

   3

   +

   y

   3

   −

   5

   x

   y

   =

   0

   x^3+y^3-5xy=0







   x










   3











   +









   y










   3











   −








   5


   x


   y




   =








   0





   的图像

ezplot('x^3+y^3-5*x*y=0')

运行结果

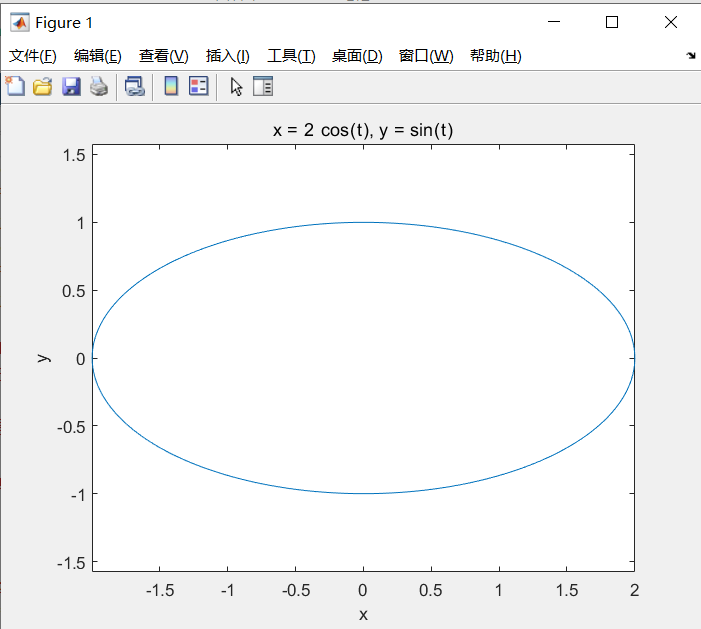

2. 绘制x=2cost, y=sint的图像

ezplot('2*cos(t)','sin(t)');

运行结果

04 特殊的二维作图

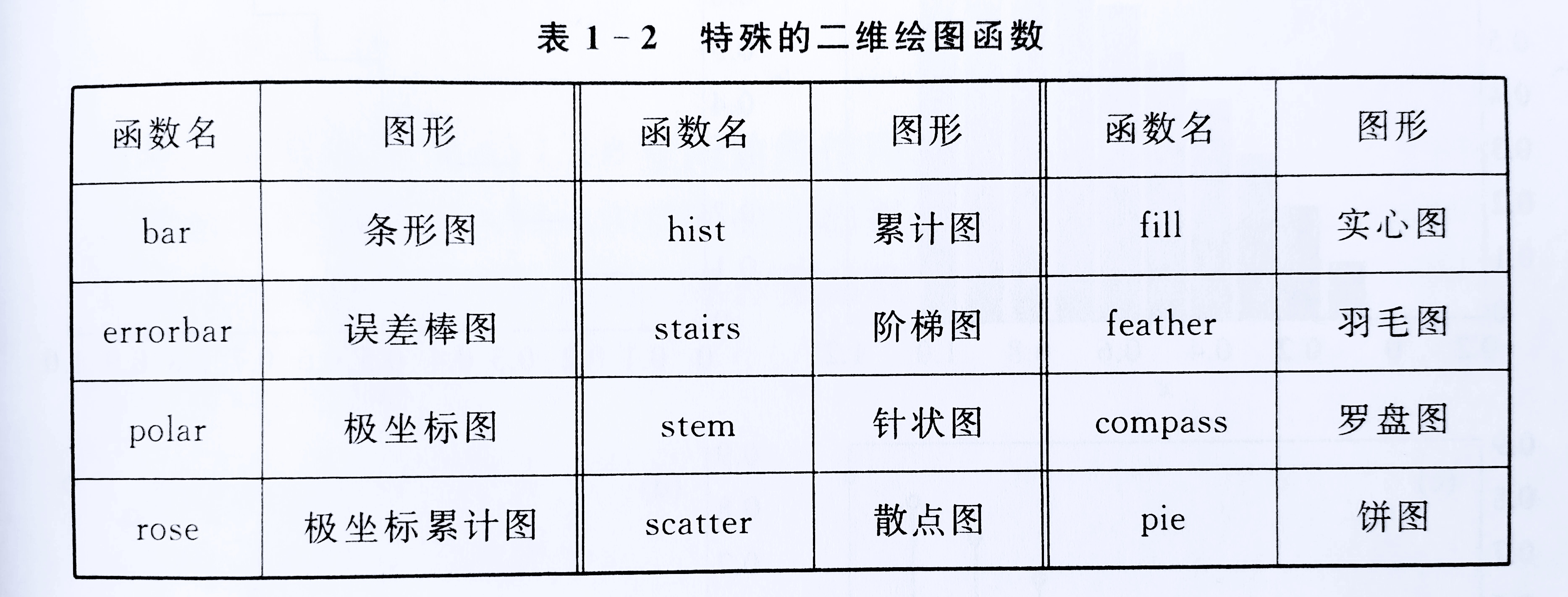

下表为matlab的特殊二维绘图函数

实践

1. 在区间[0,1]分别绘制y=sinx的条形图、阶梯图、针状图和散点图。

x=0:0.1:1;
y=sin(x);
bar(x,y)
pause       %程序暂停、任意键继续
stairs(x,y)
pause
stem(x,y)
pause
scatter(x,y)

运行结果：
