NR – k0, k1, k2

  • Post author:
  • Post category:其他

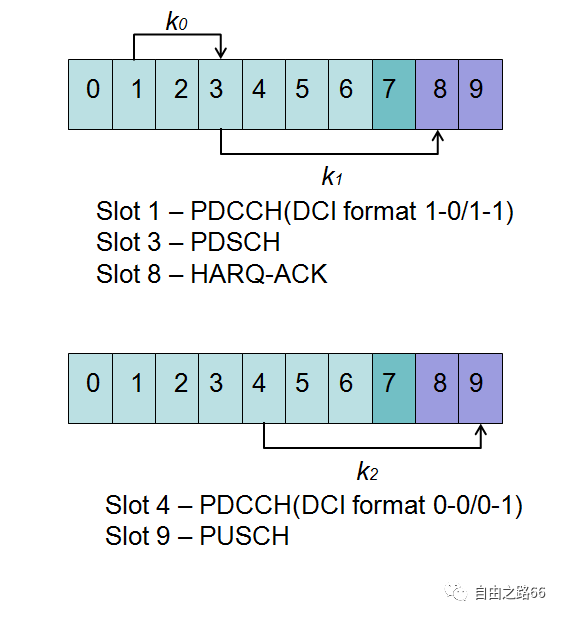

协议中的k0,k1,k2。它们的物理含义都比较简单,k0是指下行调度DCI与其调度的PDSCH之间的Slot间隔,k1指PDSCH与其HARQ-ACK反馈的Slot间隔,k2指上行调度DCI与其调度的PUSCH之间的Slot间隔。

一.  k0

对于SI-RNTI/RA-RNTI/TC-RNTI/P-RNTI,遵循的基本原则都是一样的,在PDSCH-ConfigCommon中的pdsch-TimeDomainAllocationList没有配置时候,使用的是38.214协议中定义的一些默认表格。SI-RNTI Type0 common search space由于是调度SIB1的,而PDSCH-ConfigCommon中的pdsch-TimeDomainAllocationList是在SIB1中指示,因此这种情况只能使用默认表格。

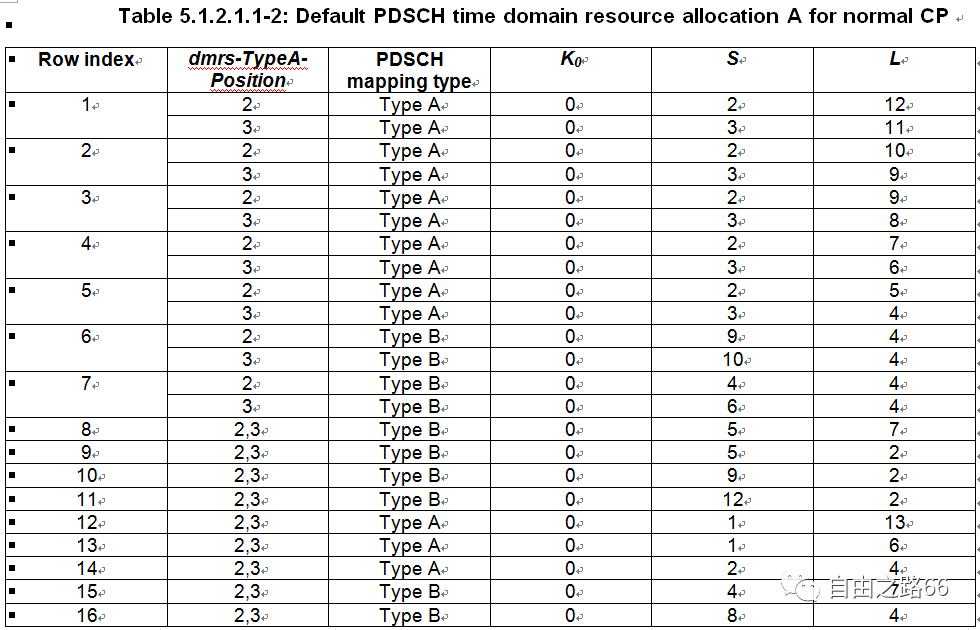

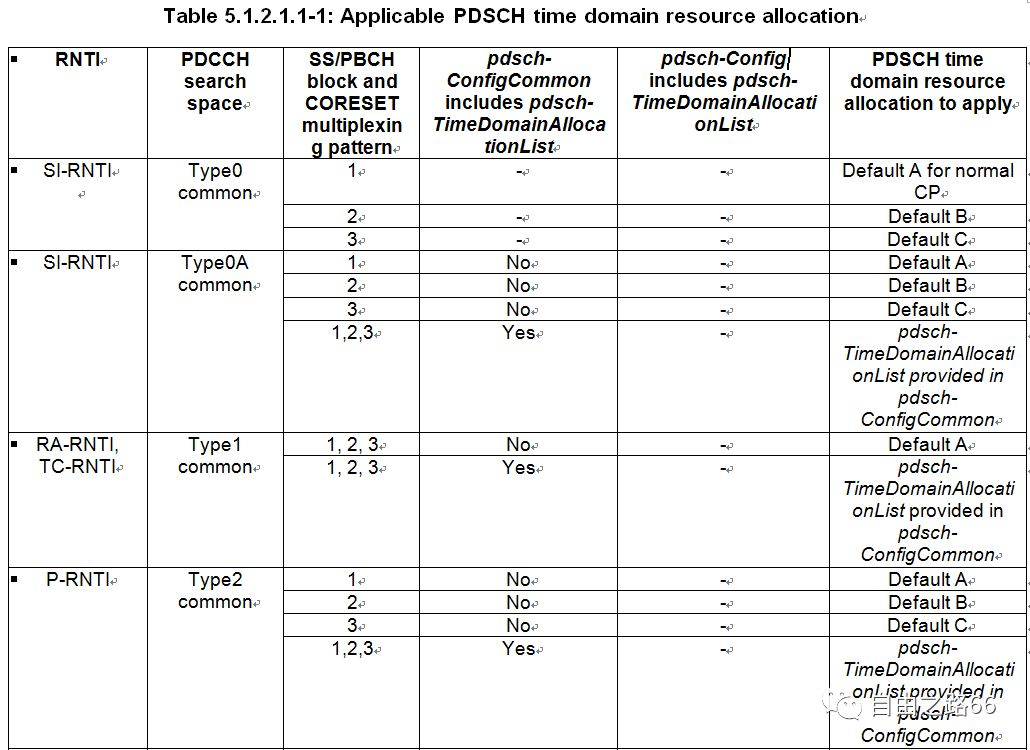

摘取其中的一个默认表格。

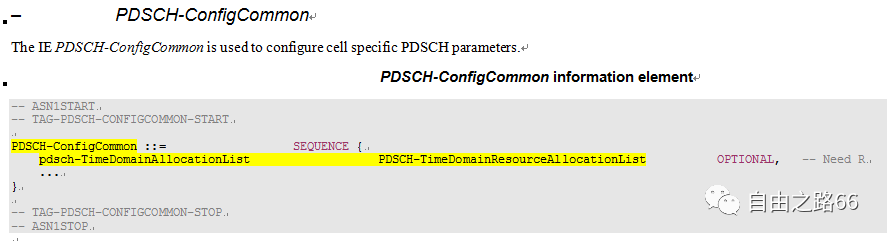

在PDSCH-ConfigCommon中的pdsch-TimeDomainAllocationList配置的时候,该信息的组成如下。

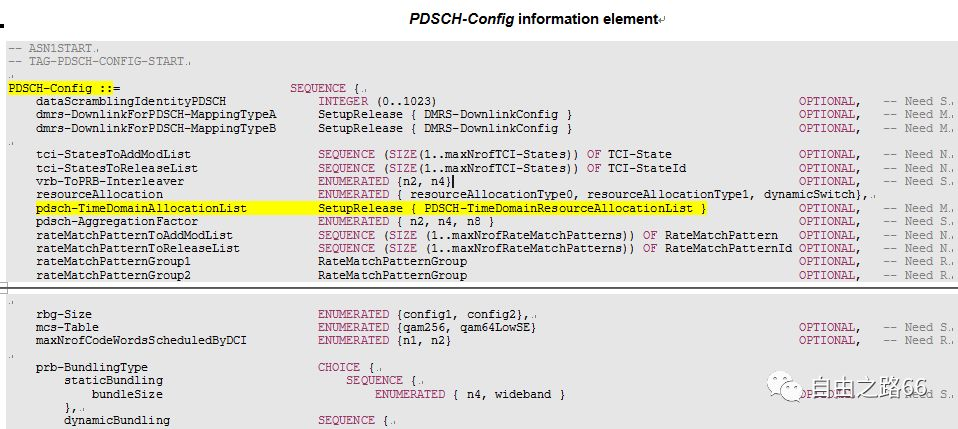

对于C-RNTI/CS-RNTI/MCS-RNTI,还需要参考PDSCH-Config中pdsch-TimeDomainAllocationList是否配置以及DCI所处的搜索空间和CORESET。

那么表格中有多行,pdsch-TimeDomainAllocationList配置中也会配置多个值,怎么确定使用哪一个呢?

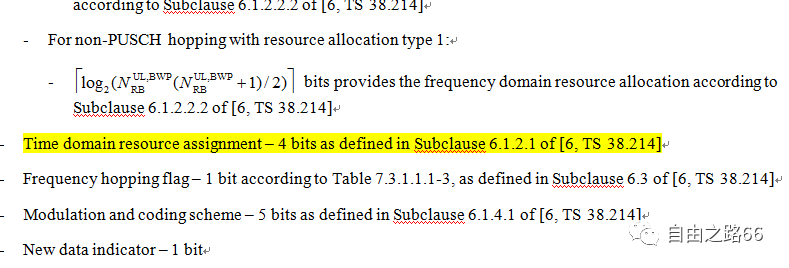

在DCI format 1-0中,有4比特Time domain resource assignment,作为default table或者pdsch-TimeDomainAllocationList的索引。

在DCI format 1-1中,Time domain resource assignment field的比特数取决于pdsch-TimeDomainAllocationList是否配置及其数组长度。

二.  k1

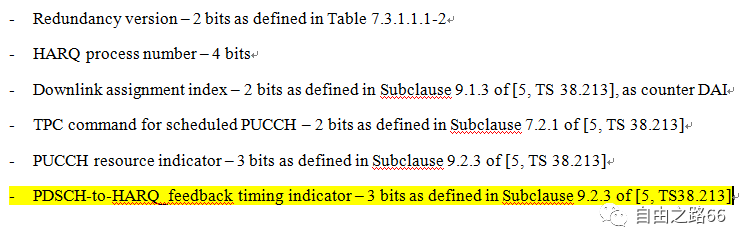

在DCI format 1-0中,有3比特PDSCH-to-HARQ_feedback timing indicator,在HARQ-ACK的反馈文章有介绍到,DCI format 1-0的k1集合为{1, 2, 3, 4 ,5, 6, 7, 8},共8个取值,使用3比特确定使用的k1值。

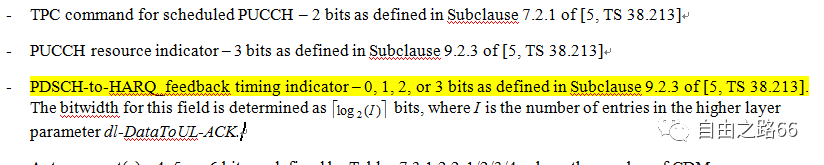

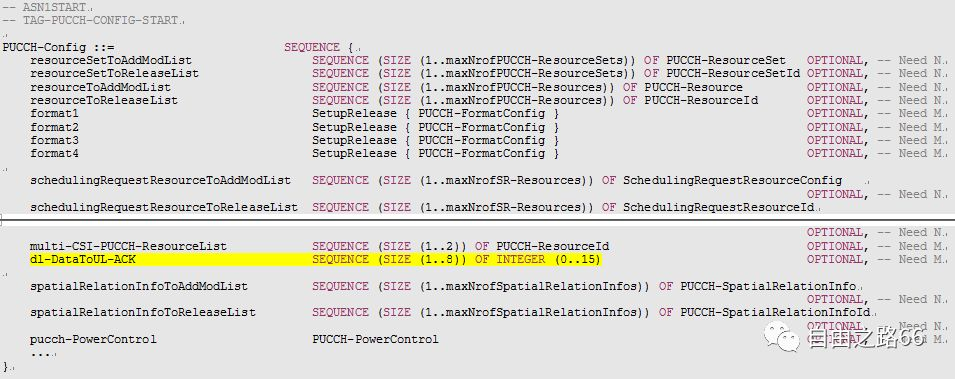

在DCI format 1-1中,PDSCH-to-HARQ_feedback timing indicator的比特数取决于PUCCH-Config中dl-DataToUL-ACK数组的长度。


三.  k2

k2与k0的确定方法基本是一致的。

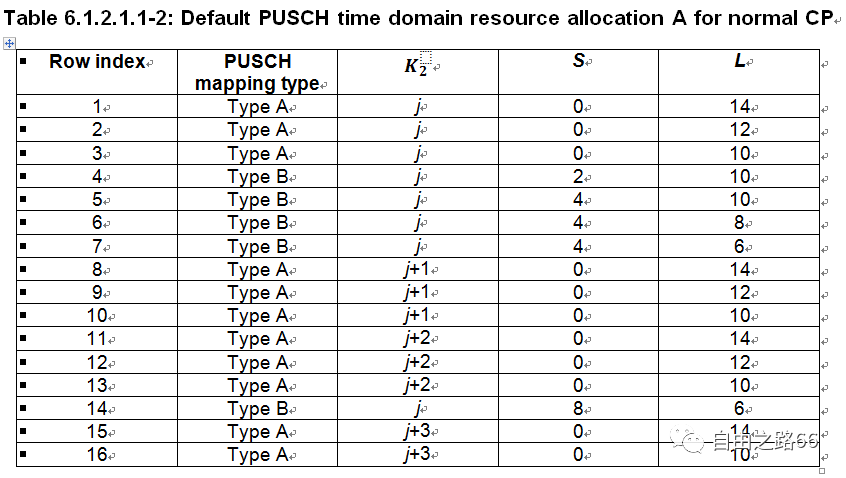

Default A的表格如下,其中的k2还取决于子载波间隔。

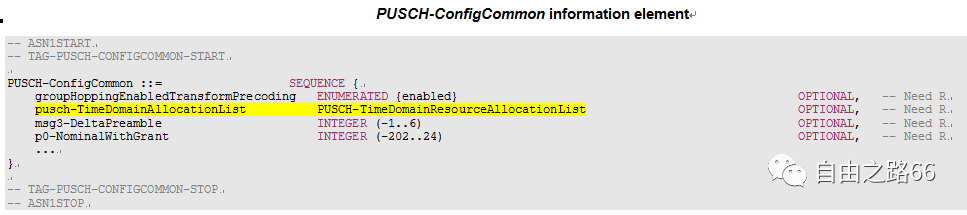

DCI format 0-0中,作为default table或者pusch-TimeDomainAllocationList的索引。

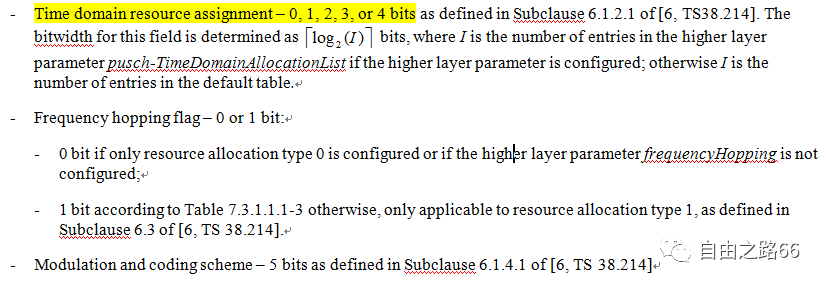

在DCI format 0-1中,Time domain resource assignment field的比特数取决于pdsch-TimeDomainAllocationList是否配置及其数组长度。

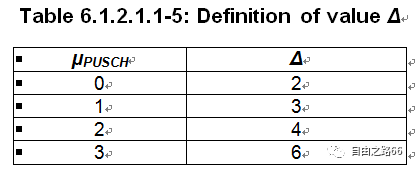

对于使用RAR调度的PUSCH,实际调度的PUSCH的间隔除 k2外,还需要加上Δ值。
