元数据概念



在之前安装Hive的博客

Hive从入门到放弃——Hive安装和基本使用（二）

,提到了有一步骤是初始化Hive，其实就是把Hive的元数据表创建部署在一个叫hive的MySQL库里，那么什么是元数据呢？



元数据（Metadata）

，又称中介数据、中继数据，为描述数据的数据（data about data），主要是描述数据属性（property）的信息，用来支持如指示存储位置、历史数据、资源查找、文件记录等功能。


解释解释就是你在Hive内建的库，建的表，表有哪些字段，字段类型是什么，用的什么序列化，表建了什么分区等等，这些描述Hive内数据库、表、分区、字段等对象的数据，就是Hive的元数据，细心的你可能觉得好像遇到过这些玩意，没错，一般常见的关系型数据库如SQL Server，MySQL会在自己实力本身建一个类似于sys的库和表来存这些描述库或者表的数据，但是Hive本身没有这样的库，而且经常涉及元数据本身的增删查改，还要支持多人同时多事务的增删查改这些配置元数据信息，Hive本身存这样的库不适合，所以选用了能较好支持的MySQL作为元数据库，当然Oracle和SQL Server也是可以作为选择的，但是因为MySQL免费嘛，所以用的多。





元数据表E-R图



可以自己登录到自己Hive元数据库hive内，查看一下元数据表和E-R图，

hive-2.3.5

版本有57张元数据表，当然也不是所有的表都能关联到整个元数据的E-R图内，也有游离在外面的独立的表的，有些是Hive预留的，等着你去开发实践，如果你要修改Hive源码，那么必须要要对这些Hive元数据表滚瓜烂熟。

在这里插入图片描述

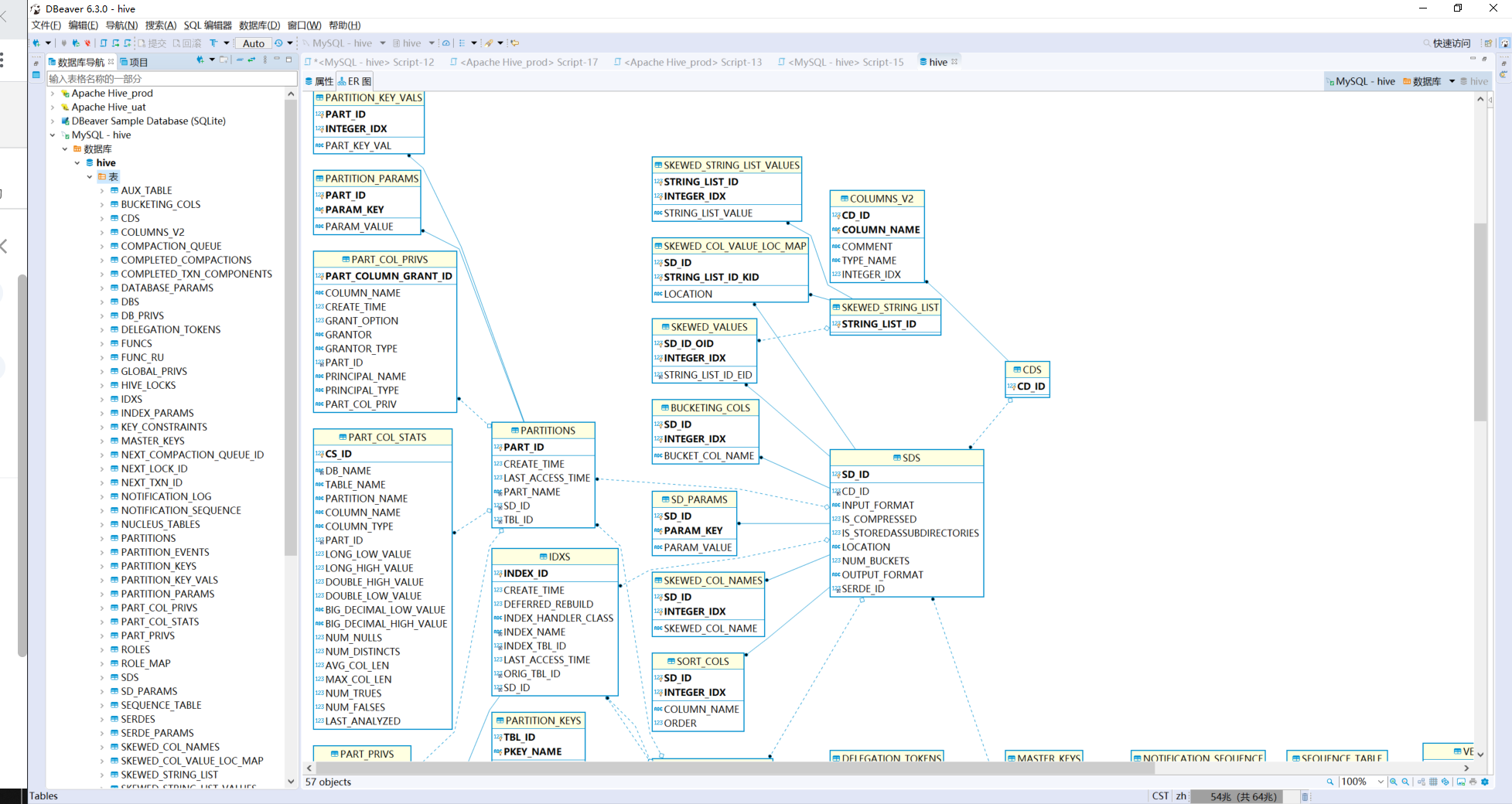

图1 查看Hive元数据表的E-R图


纵然整个E-R图，确实有点大，截图截不全，但是最重要的是两个表是表

SDS(Hive序列化反序列化表)

和表

TBLS(Hive表描述)

，这两个表贯穿了整个E-R图，详细我们在下文会具体说明。

在这里插入图片描述

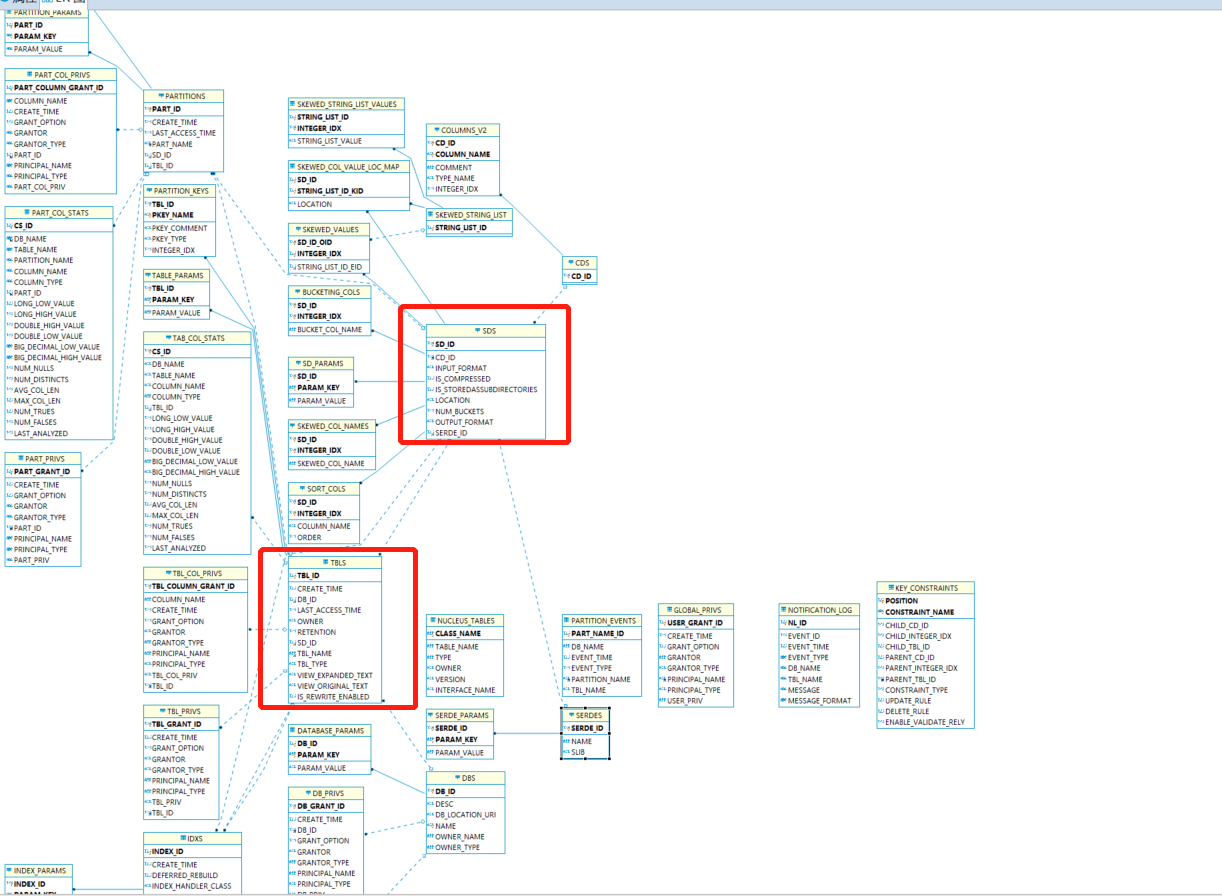

图2 Hive元数据表的E-R图节选





常用元数据表简介






Hive版本相关的表



  • VERSION

    查看版本信息，结构相对简单，但是很重要，缺失会在启动Hive连接时触发异常

    table ‘hive.version’ doesn’t exist

    ,表结构数据字典如表1。


表1 VERSION数据字段

字段名 类型 是否为空 约束 描述 样例数据
VER_ID bigint(20) N 主键 版本主键id 1
SCHEMA_VERSION varchar(127) N – Hive版本 2.3.0
VERSION_COMMENT varchar(255) Y – Hive版本说明id Hive release version 2.3.0





Hive数据库相关的表



  • DBS

    查看所有数据库的信息，表结构数据字典如表2；


表2 DBS数据字段

字段名 类型 是否为空 约束 描述 样例数据
DB_ID bigint(20) N 主键 数据库主键id 1
DESC varchar(4000) Y – 数据库描述 数据仓库
DB_LOCATION_URI varchar(4000) N – 数据库hdfs位置 hdfs://dw-test-cluster-007/hive/warehouse
NAME varchar(128) Y – 数据库名字 dw
OWNER_NAME varchar(128) Y – 数据库属主(即谁的库) hadoop
OWNER_TYPE varchar(10) Y – 数据库类型 ROLE或USER

  • DATABASE_PARAMS

    存储数据库的属性相关参数，对应

    CREATE DATABASE

    时候用

    WITH DBPROPERTIES (property_name=property_value, …)

    指定的参数,具体如表3；


表3 DATABASE_PARAMS数据字段

字段名 类型 是否为空 约束 描述 样例数据
DB_ID bigint(20) N 主键 数据库主键id 1
PARAM_KEY varchar(180) N – 数据库属性参数名 creater或date或edited-by
PARAM_VALUE varchar(4000) Y – 数据库属性参数值 rowyet或20200520





Hive表和视图相关的表



  • TBLS

    划重点，重中之重，记录Hive表，视图和索引等基本信息描述，表结构字典如表4；


表4 TBLS数据字段

字段名 类型 是否为空 约束 描述 样例数据
TBL_ID bigint(20) N 主键 数据库主键id 1
CREATE_TIME int(11) N – 创建时间(时间戳) 1570604212
DB_ID bigint(20) Y DBS表外键 数据库ID 1
LAST_ACCESS_TIME int(11) N – 最后一次访问时间（时间戳） 1570604212
OWNER varchar(767) Y – 表属主 rowyet
RETENTION int(11) N – 表保留字段 0
SD_ID bigint(20) Y SDS表外键 序列化表ID 1，对应SDS表的SD_ID=1
TBL_NAME varchar(256) Y – 表名 ods_rs_basic_area_txt
TBL_TYPE varchar(128) Y – 表类型(内部表，外部表) MANAGED_TABLE
VIEW_EXPANDED_TEXT mediumtext Y – 视图的详细HQL语句 select * from dw.ods_rs_basic_area_txt
VIEW_ORIGINAL_TEXT mediumtext Y – 视图的原始HQL语句 select * from ods_rs_basic_area_txt
IS_REWRITE_ENABLED bit(1) N – 是否重写 0

  • TABLE_PARAMS

    表相关属性参数，对应Hive建表语句中的

    TBLPROPERTIES ( 'parquet.compression'='snappy', 'spark.sql.create.version'='2.2 or prior', 'spark.sql.sources.schema.numPartCols'='3', 'transient_lastDdlTime'='1590565081')

    以及表的

    comment

    的属性描述，具体表结构字典如表5，


表5 TABLE_PARAMS数据字段

字段名 类型 是否为空 约束 描述 样例数据
DB_ID bigint(20) N 主键 数据库主键id 1
PARAM_KEY varchar(256) N – 表属性参数名 comment 或 parquet.compression或transient_lastDdlTime等
PARAM_VALUE mediumtext Y – 表属性参数值 ods describe表 或 snappy 或 1571225030

  • TBL_PRIVS

    记录Hive表、视图授权情况，具体如表6；


表6 TBL_PRIVS数据字段

字段名 类型 是否为空 约束 描述 样例数据
TBL_GRANT_ID bigint(20) N 主键 授权表主键id 1
CREATE_TIME int(11) N – 创建时间(时间戳) 1570604212
GRANT_OPTION smallint(6) N – 权限可选项 0
GRANTOR varchar(128) Y – 授权执行用户 hadoop
GRANTOR_TYPE varchar(128) Y – 授权用户类型 USER
PRINCIPAL_NAME varchar(128) Y – 被授权用户 hadoop
PRINCIPAL_TYPE varchar(128) Y – 被授权用户类型 USER
TBL_PRIV varchar(128) Y – 授予权限 SELECT 或 UPDATE 或 DELETE 或INSERT
TBL_ID bigint(20) Y TBLS表外键 TBLS表的TBL_ID 1 对应TBLS的TBL_ID=1





Hive序列化和反序列化相关的表



  • SDS

    保存表指定文件的存储相关的信息，如输入、输出格式，是否压缩，文件存储在hdfs上的位置等,数据字典具体如表7；


表7 SDS数据字段

字段名 类型 是否为空 约束 描述 样例数据
SD_ID bigint(20) N 主键 主键id 1
CD_ID bigint(20) Y CDS表外键 CDS表外键 1
INPUT_FORMAT varchar(4000) Y – 输入格式 org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat
IS_COMPRESSED bit(1) N – 是否压缩 0,1
IS_STOREDASSUBDIRECTORIES bit(1) N – 是否以子目录存储 0,1
LOCATION varchar(4000) Y – 文件在HDFS的存储位置 hdfs://dw-test-cluster-007/hive/warehouse/ods/compose_plan/kuma/ods_kuma_compose_plan/event_week=40/event_day=20191010/event_hour=00
NUM_BUCKETS int(11) N – 分桶个数 7
OUTPUT_FORMAT varchar(4000) Y – 输出格式 org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat
SERDE_ID bigint(20) Y SERDES外键 SERDES外键 1

  • SD_PARAMS

    存储SDS表的一些属性，由

    STORED BY ‘storage.handler.class.name’ [WITH SERDEPROPERTIES (…)

    指定，这个表不常见，我查询了下我的生产Hive元数据库，该目前是无记录的，说明这些属性实际用处不大，数据字典如表8；


表8 SD_PARAMS数据字段

字段名 类型 是否为空 约束 描述 样例数据
SD_ID bigint(20) N 主键 表SDS主键id 1
PARAM_KEY varchar(256) N – 表SDS属性参数名 –
PARAM_VALUE mediumtext Y – 表SDS属性参数值 –

  • SERDES

    存储Hive表的序列化，反序列化调用的类，非常重要，具体数据结构如表9；


表9 SERDES数据字段

字段名 类型 是否为空 约束 描述 样例数据
SERDE_ID bigint(20) N 主键 表SERDES主键id 1
NAME varchar(128) Y – 调用序列化类的别名 –
SLIB varchar(4000) Y – 调用序列化的类 org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe

  • SERDE_PARAMS

    存储Hive序列化的一些属性，如文本格式的行列分隔符，二进制文件的序列化格式等，数据字典如表10；

    表10 SERDE_PARAMS数据字段
字段名 类型 是否为空 约束 描述 样例数据
SERDE_ID bigint(20) N 主键 表SERDE_PARAMS主键id 1
PARAM_KEY varchar(256) N – 表SERDE_PARAMS属性参数名 field.delim 或 line.delim 或 serialization.format
PARAM_VALUE mediumtext Y – 表SERDE_PARAMS属性参数值 或 换行符 或 1





Hive表字段相关的表



  • COLUMNS_V2

    存储字段相关的信息，很重要，数据字典如表11；

    表11 COLUMNS_V2数据字段
字段名 类型 是否为空 约束 描述 样例数据
CD_ID bigint(20) N 主键 表COLUMNS_V2主键id 1
COMMENT varchar(256) Y – Hive表字段描述 账号类型
COLUMN_NAME varchar(767) N – Hive表字段名称 account_type
TYPE_NAME mediumtext Y – Hive表字段类型 string
INTEGER_IDX int(11) N – Hive表字段顺序 13



扩展：元数据表内获取表字段的方法，可以通过上面图2的E-R图关系获得，表

TBLS

的字段

SD_ID

关联表

SDS

，然后表

SDS

的字段

CD_ID

关联表

CDS

，然后表

CDS

的字段

CD_ID

关联表

COLUMNS_V2

得到，可参看以下sql语句

；


select t1.TBL_NAME,t4.*
from TBLS t1
inner join SDS t2 on t1.SD_ID=t2.SD_ID
inner join CDS t3 on t2.CD_ID=t3.CD_ID
inner join COLUMNS_V2 t4 on t3.CD_ID=t4.CD_ID
where TBL_NAME='ods_fso_tb_e_sales_publish'



运行结果如图3

；

在这里插入图片描述

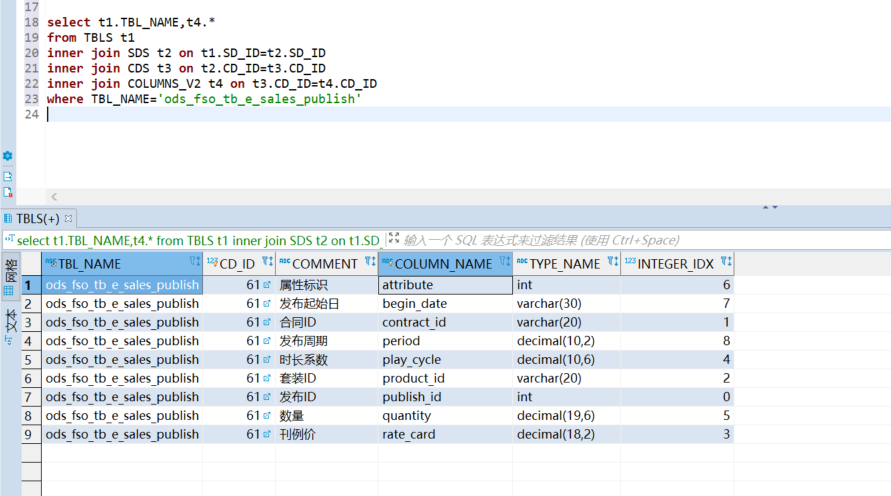

图3 元数据实现查看某表的字段





Hive表分区相关表



  • PARTITIONS

    存储Hive表的分区信息，数据字典如表12；

    表12 PARTITIONS数据字段
字段名 类型 是否为空 约束 描述 样例数据
PART_ID bigint(20) N 主键 表PARTITIONS主键id 1
CREATE_TIME int(11) N – 分区创建时间 1570775393
LAST_ACCESS_TIME int(11) N – 最后一次访问时间 0
PART_NAME varchar(767) Y – 分区名 event_week=40/event_day=20191010/event_hour=00
SD_ID bigint(20) Y SDS表外键 分区存储ID 62
TBL_ID bigint(20) Y TBLS表外键 表ID 28


PARTITION_KEYS

存储Hive表的分区字段名字，类型，数据字典如表13；


表13 PARTITION_KEYS数据字段

字段名 类型 是否为空 约束 描述 样例数据
TBL_ID bigint(20) N 主键 表COLUMNS_V2主键id 1
PKEY_COMMENT varchar(4000) Y – 分区字段说明 天
PKEY_NAME varchar(128) N – 分区字段名 event_day
PKEY_TYPE varchar(767) N – 分区字段类型 string
INTEGER_IDX int(11) N TBLS表外键 分区字段顺序 1

  • PARTITION_KEY_VALS

    存储Hive表分区字段的值，数据字典如表14；

    表14 PARTITION_KEY_VALS数据字段
字段名 类型 是否为空 约束 描述 样例数据
PART_ID bigint(20) N 主键 表PARTITION_KEY_VALS主键id 1
PART_KEY_VAL varchar(256) Y – 分区字段的值 20191010
INTEGER_IDX int(11) N – 分区字段顺序 1

  • PARTITION_PARAMS

    存储Hive表分区的属性，数据字典如表15；

    表15 PARTITION_PARAMS数据字段
字段名 类型 是否为空 约束 描述 样例数据
PART_ID bigint(20) N 主键 表PARTITION_PARAMS主键id 1
PARAM_KEY varchar(256) N 主键 分区属性名 numFiles 或 numRows
PARAM_VALUE varchar(4000) Y 主键 分区属性值 15 或 502195



扩展：元数据表内获取表分区的方法，可以通过上面图2的E-R图关系获得，表

TBLS

的字段

TBL_ID

关联表

PARTITIONS

和表

PARTITION_KEYS

，然后表

PARTITION_KEY_VALS

的字段

PART_ID

关联表

PARTITION_KEY_VALS

，关联表

PARTITION_PARAMS

是为了取属性，可选，一般不用，可参看以下sql语句

；


select t1.TBL_NAME,t2.PKEY_COMMENT,t2.PKEY_NAME,t2.PKEY_TYPE,t2.INTEGER_IDX,t3.PART_NAME,t3.PART_ID
 ,t4.PART_ID,t4.PART_KEY_VAL,t4.INTEGER_IDX-- ,t5.PARAM_KEY,t5.PARAM_VALUE
from TBLS t1
 inner join PARTITION_KEYS t2 on t1.TBL_ID=t2.TBL_ID
 inner join PARTITIONS t3 on t1.TBL_ID=t3.TBL_ID
 inner join PARTITION_KEY_VALS  t4 on t3.PART_ID=t4.PART_ID  and t2.INTEGER_IDX=t4.INTEGER_IDX
-- inner join PARTITION_PARAMS  t5 on t3.PART_ID=t5.PART_ID
where t1.TBL_ID=28



运行结果如图4

；

在这里插入图片描述

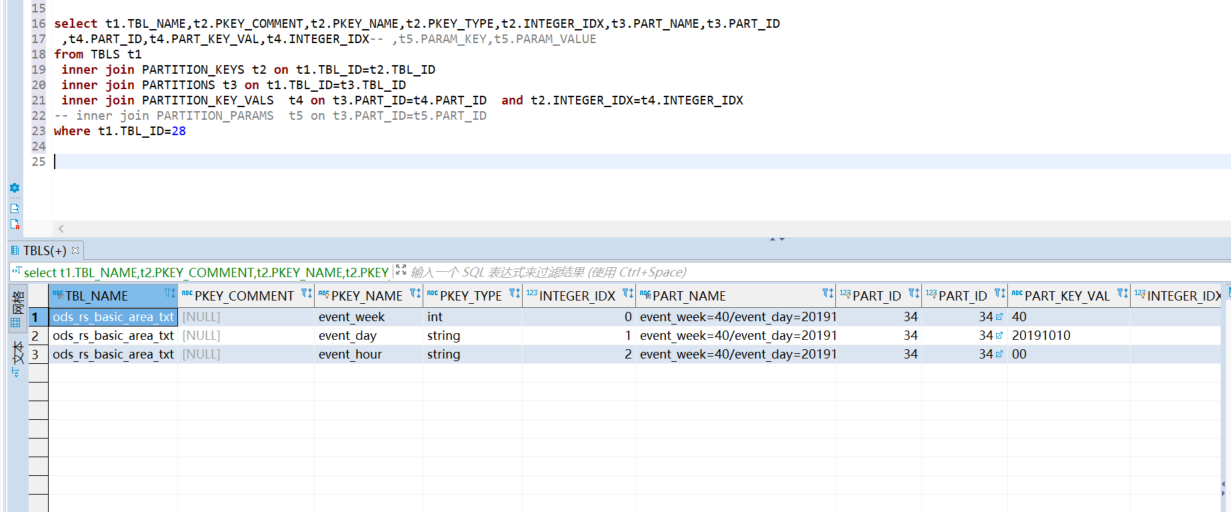

图4 元数据实现查看某表的分区信息





其他不常用元数据节选




hive-2.3.5

版本有57张元数据表,以上列出的是比较常用的一些，剩下的就不详细列举了，大家还是要学会利用图2的E-R图来盘清楚这些元数据表的关系，同时对于有修改Hive源码的小伙伴们，也是需要先理清楚这些元数据表的。


  • DB_PRIVS

    数据库权限信息表。通过GRANT语句对数据库授权后，将会在这里存储。


  • IDXS

    索引表，存储Hive索引相关的元数据


  • INDEX_PARAMS

    索引相关的属性信息。


  • TAB_COL_STATS

    表字段的统计信息。使用ANALYZE语句对表字段分析后记录在这里。


  • TBL_COL_PRIVS

    表字段的授权信息


  • PART_PRIVS

    分区的授权信息


  • PART_COL_STATS

    分区字段的统计信息。


  • PART_COL_PRIVS

    分区字段的权限信息。


  • FUNCS

    用户注册的函数信息


  • FUNC_RU

    用户注册函数的资源信息
