MPLS VPN实验

  • Post author:
  • Post category:其他

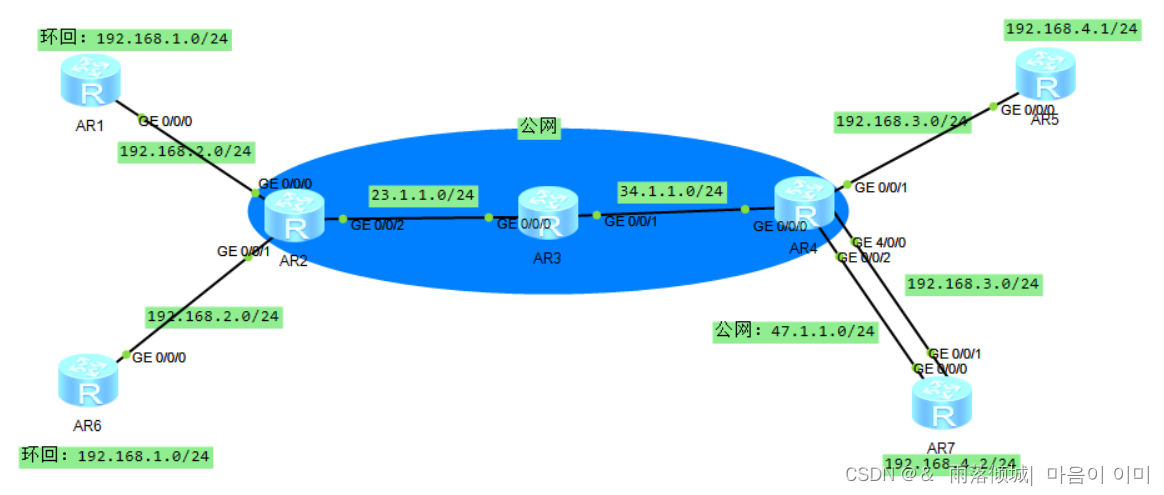

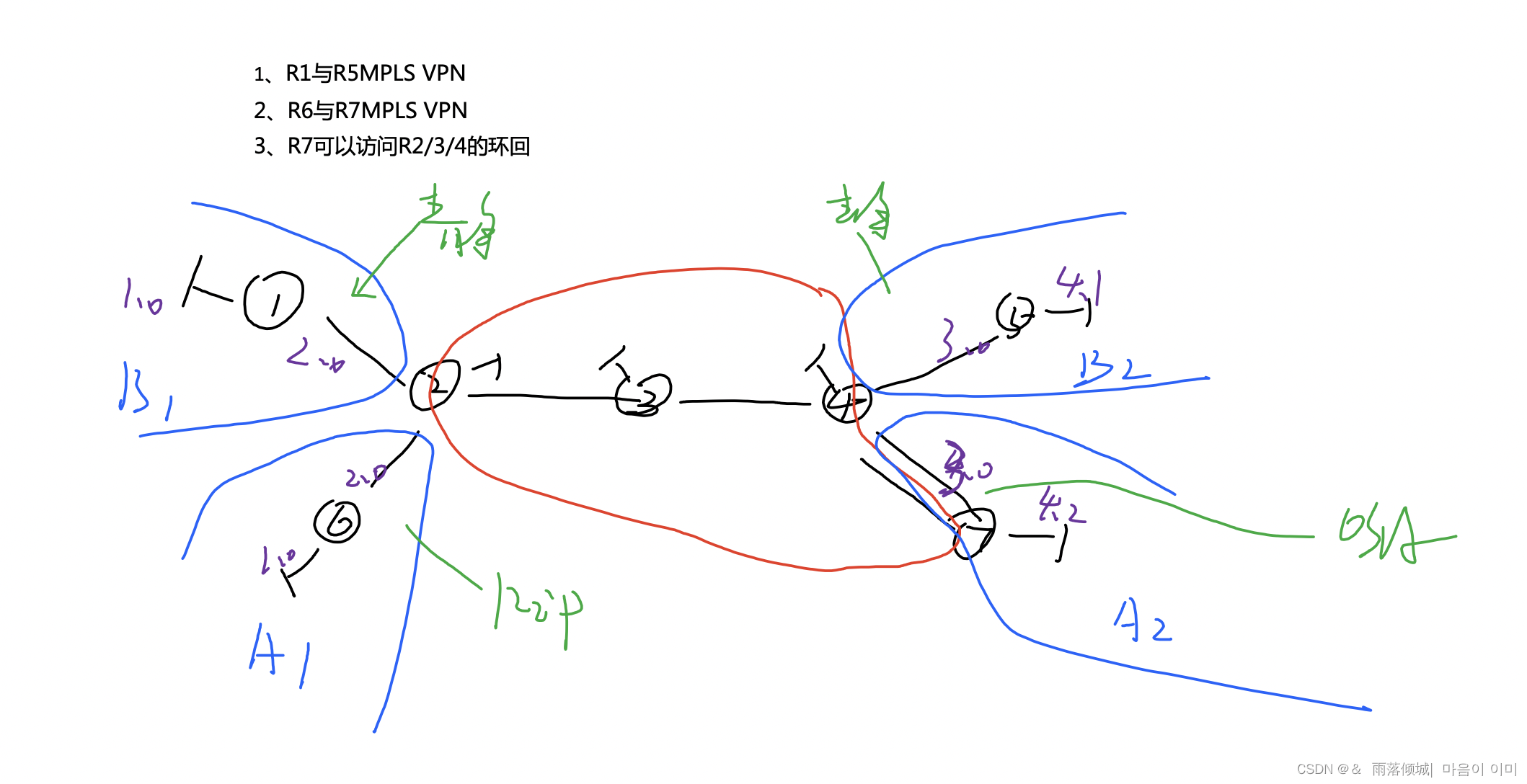

一、实验拓扑

在这里插入图片描述

在这里插入图片描述



二、实验需求

1、R1与R5MPLS VPN

2、R6与R7MPLS VPN

3、R7可以访问R2/3/4的环回



三、实验思路

1、按照拓扑图配置好ip地址

2、公网用ospf协议让全网可达,且公网的边界路由器没有私网路由

3、配置MPLS – LDP

4、2,4路由器运行bgp协议建好正常的邻居关系,然后与对端建立一个vpnv4的关系,用来传递vpnv4的路由

5、配置MPLS VPN

6、各个私有网段区域做到内网可通

7、使用双向重发布,实现路由共享

8、r7的环回能上公网,用一条缺省指向公网



四、实验步骤


ospf协议让公网可通

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 23.1.1.1 0.0.0.0

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 23.1.1.2 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 34.1.1.1 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 34.1.1.2 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 47.1.1.1 0.0.0.0


配置MPLS – LDP

[r2]mpls lsr-id 2.2.2.2
[r2]mpls          先开启mpls协议
[r2]mpls ldp         再激活LDP协议
[r2-GigabitEthernet0/0/2]mpls  在所有标签经过的接口上开启协议
[r2-GigabitEthernet0/0/2]mpls ldp

在r3和r4的路由器做同样的配置,先定义真实的物理id,
用于tcp建邻,开启mpls协议,激活ldp协议,在到接口上激活


2,4路由器运行bgp协议

[r2]bgp 1  建立正常BGP邻居关系
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 4.4.4.4 as-number 1
[r2-bgp]peer 4.4.4.4 connect-interface lo 0   环回接口建邻

[r2-bgp]ipv4-family vpnv4    建立一个VPNV4的关系,传递vpnv4的路由
[r2-bgp-af-vpnv4]peer 4.4.4.4 enable

[r4]bgp 1
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 2.2.2.2 as-number 1
[r4-bgp]peer 2.2.2.2 connect-interface lo0
[r4-bgp]ipv4-family vpnv4
[r4-bgp-af-vpnv4]peer 2.2.2.2 enable


配置MPLS VPN

[r2]ip vpn-instance a1
创建一名为a1的vrf空间,与公网路由隔开
[r2-vpn-instance-a1]ipv4-family
 进入IPV4的配置模式下
[r2-vpn-instance-a1-af-ipv4]route-distinguisher 1:1
RD值,用于区分PE端发来相同的路由
[r2-vpn-instance-a1-af-ipv4]vpn-target 1:1
RT值 必须对端的PE端保持一致
[r2-GigabitEthernet0/0/0]ip binding vpn-instance a1
把这个物理接口绑定到虚拟空间a1中
[r2-GigabitEthernet0/0/0]ip address 192.168.2.2 24
配置好ip地址,公网路由不会有这个路由

第二个vrf空间装载另外的路由
[r2]ip vpn-instance a2
[r2-vpn-instance-a2]ipv4-family
[r2-vpn-instance-a2-af-ipv4]route-distinguisher 2:2
[r2-vpn-instance-a2-af-ipv4]vpn-target 2:2
[r2-GigabitEthernet0/0/1]ip binding vpn-instance a2
[r2-GigabitEthernet0/0/1]ip address 192.168.2.2 24

r4路由器同样如此,创建好vrt空间名,进入ipv4的配置,rd,rt,配置好,进入接口绑定vrt,配好ip


各个私有网段区域做到内网可通

[r6]rip 1
[r6-rip-1]version 2
[r6-rip-1]network 192.168.1.0
[r6-rip-1]network 192.168.2.0
启动VPNV4专用的rip协议
[r2]rip 1 vpn-instance a2
[r2-rip-1]version 2
[r2-rip-1]network 192.168.2.0
启动VPNV4专用的ospf协议
[r4]ospf 2 vpn-instance a2
[r4-ospf-2]area 0
[r4-ospf-2-area-0.0.0.0]network 192.168.3.1 0.0.0.0
[r4-ospf-2-area-0.0.0.0]network 192.168.3.1 0.0.0.0

[r7]ospf 2 router-id 7.7.7.7
[r7-ospf-2]area 0
[r7-ospf-2-area-0.0.0.0]network 192.168.4.2 0.0.0.0
[r7-ospf-2-area-0.0.0.0]network 192.168.3.2 0.0.0.0
以上的两个私有网段区域可达

PE端编写到VRF空间内的静态路由
[r2]ip route-static vpn-instance a1 192.168.1.0 24 192.168.2.1
[r4]ip route-static vpn-instance a1 192.168.4.0 24 192.168.3.2


使用双向重发布,实现路由共享

[r2]bgp 1
[r2-bgp]ipv4 vpn-instance a1
[r2-bgp-a1]import-route static
[r2-bgp-a1]import-route direct

[r4]bgp 1
[r4-bgp]ipv4-family vpnv4
[r4-bgp]ipv4-family vpn-instance a1
[r4-bgp-a1]import-route static
[r4-bgp-a1]import-route direct


[r2]rip 1 vpn-instance a2
[r2-rip-1]import-route bgp
[r2]bgp 1
[r2-bgp]ipv4-family vpn-instance a2    进入ipv4家族模式的vpn空间导入其他的路由
[r2-bgp-a2]import-route rip 1


[r4]ospf 2 vpn-instance a2
[r4-ospf-2]import-route bgp
[r4]bgp 1
[r4-bgp]ipv4-family vpn-instance a2
[r4-bgp-a2]import-route ospf 2

r2到r4的路由齐了,但r1和r5没有对方的路由,写静态路由
[R1]ip route-static 192.168.3.0 24 192.168.2.2
[R1]ip route-static 192.168.4.0 24 192.168.2.2

[r5]ip route-static 192.168.1.0 24 192.168.3.1
[r5]ip route-static 192.168.2.0 24 192.168.3.1


给r7写条缺省,能上公网

[r7]ip route-static 0.0.0.0 0 47.1.1.1



五、测试图片

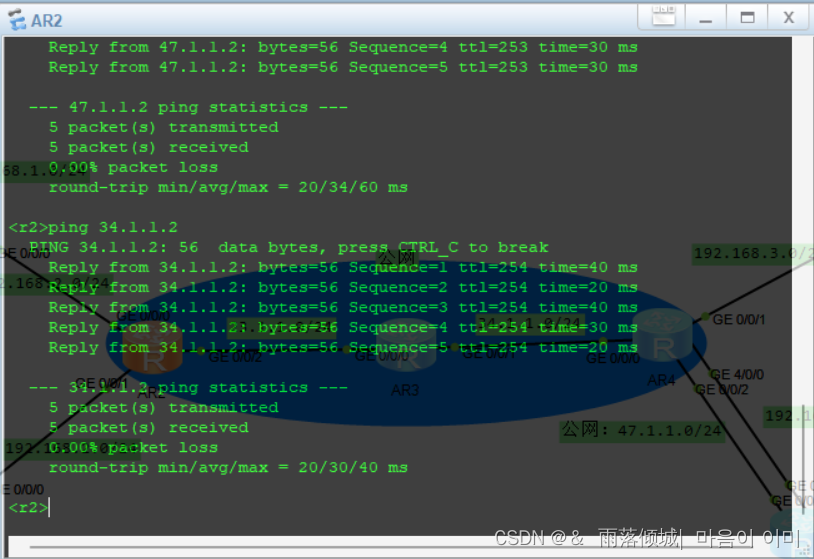

公网都可达


在这里插入图片描述

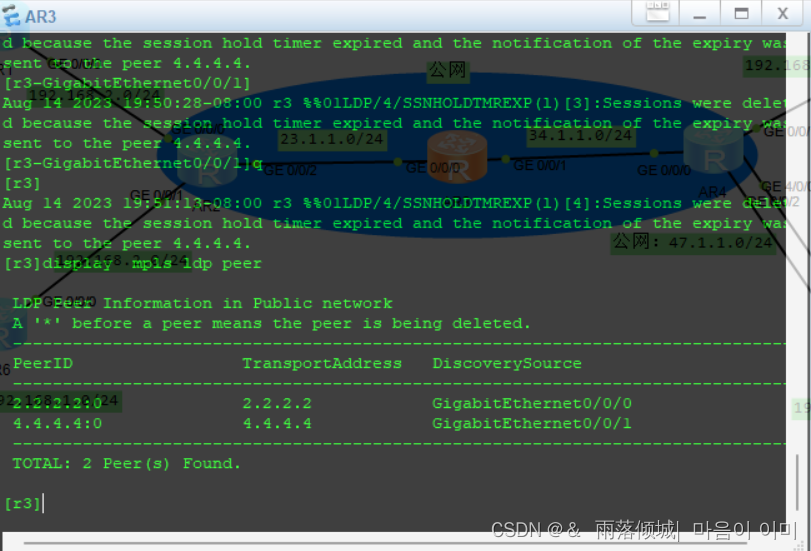

当tcp会话建立后,邻居间基于TCP会话再建立邻居关系,生成邻居表


在这里插入图片描述

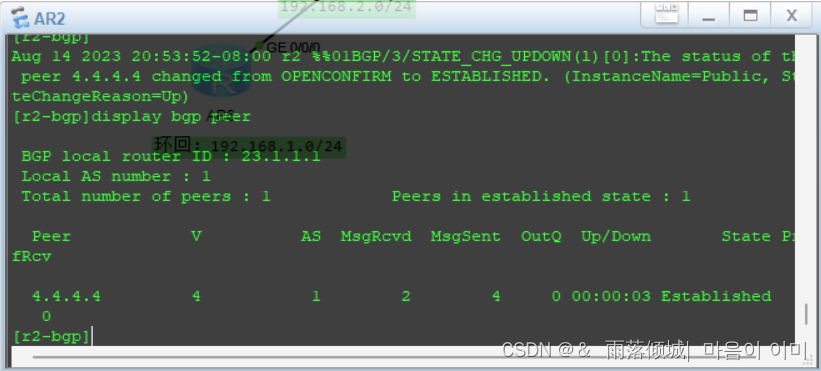

建立好bgp邻居关系


在这里插入图片描述

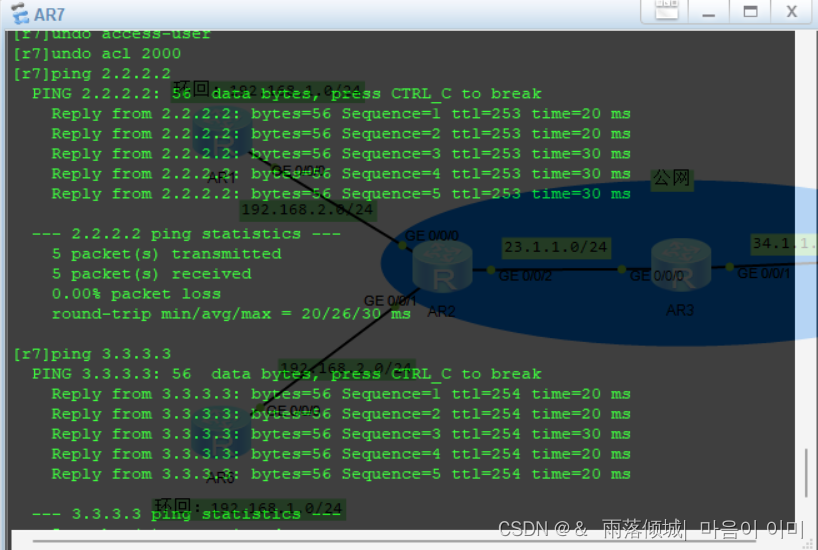

r7能上公网


在这里插入图片描述

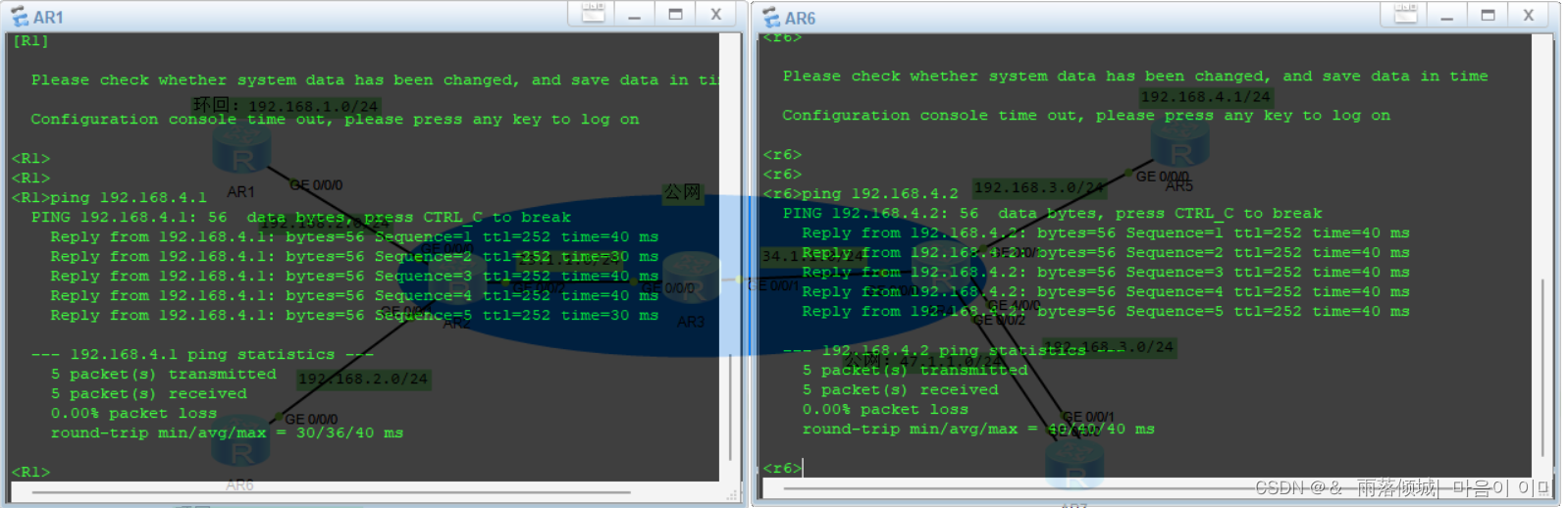

r1和r6能跟对方通信


在这里插入图片描述
