Android BlueDroid(一):BlueDroid概述

  • Post author:
  • Post category:其他



关键词:bluedroid bluez

作者:xubin341719(欢迎转载,请注明作者,请尊重版权,谢谢!)

欢迎指正错误,共同学习、共同进步!!





一、名词解释:(有用信息增加中……)


BTI F:

Bluetooth Interface


BTU :

Bluetooth Upper Layer


BTM:

Bluetooth Manager


BTE  :

Bluetooth embedded system


BTA  :

Blueetooth application layer


CO:

call out\CI: call in


HF :

Handsfree Profile


HH:

HID Host Profile


HL:

Health Device Profile


AV:

audio\vidio


ag:

audio gateway


ar:

audio/video registration


gattc:

GATT client


BLE:


二、


BlueDroid  &&  BlueZ




Android 4.2之前,Google一直使用的是Linux官方蓝牙协议栈BlueZ。BlueZ实际上是由高通公司在2001年5月基于GPL协议发布的一个开源项目,做为Linux 2.4.6内核的官方蓝牙协议栈。随着Android设备的流行,BlueZ也得到了极大的完善和扩展。例如Android 4.1中BlueZ的版本升级为4.93,它支持蓝牙核心规范4.0,并实现了绝大部分的Profiles。



从Android 4.2开始,Google便在Android源码中推出了它和博通公司一起开发的BlueDroid以替代BlueZ。BlueZ的创始者,高通公司也将在基于其芯片的Android参考设计中去除BlueZ,支持BlueDroid。



相比BlueZ,BlueDroid最值得称道的地方就是其框架结构变得更为简洁和清晰。对我们工程师来说这也是个不错的福利,清晰、简洁的架构使我们在debug过程中思路更清晰;

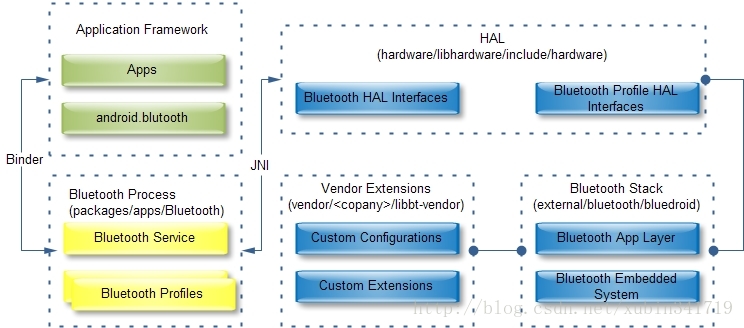

1、Android 4.2中BlueDroid的框架结构图:(Google官方提供)。



(1)、应用程序通过android.bluetooth package下的API来调用系统的Bluetooth功能。

(2)、应用层空间增加了一个名为Bluetooth的App。它做为系统的bluetooth核心进程而存在。其内部将通过JNI来调用Bluetooth HAL层以完成各种蓝牙请求。

(3)、Bluetooth HAL也属于Android 4.2新增模块,它由蓝牙核心规范硬件抽象层和蓝牙应用规范硬件抽象层组成。由于HAL层的隔离作用,上层代码可轻松移植到不同芯片平台。

(4)、作为整个蓝牙服务的核心,Bluetooth Stack模块则由Bluetooth Application Layer(缩写为BTA)和Bluetooth Embedded System(缩写为BTE)两大部分组成。BTA实现了蓝牙设备管理、状态管理及一些应用规范。而BTE则通过HCI与厂商蓝牙芯片交互以实现了蓝牙协议栈的通用功能和相关协议。另外,BTE还包括一个统一内核接口(GKI),蓝牙芯片厂商可借助GKI快速轻松得移植蓝牙协议栈到其他操作系统或手机平台上。





)、

Vendor Extentions


(厂商扩展)

:开发者可以添加自定义扩展以实现厂商特定的模块和组件。

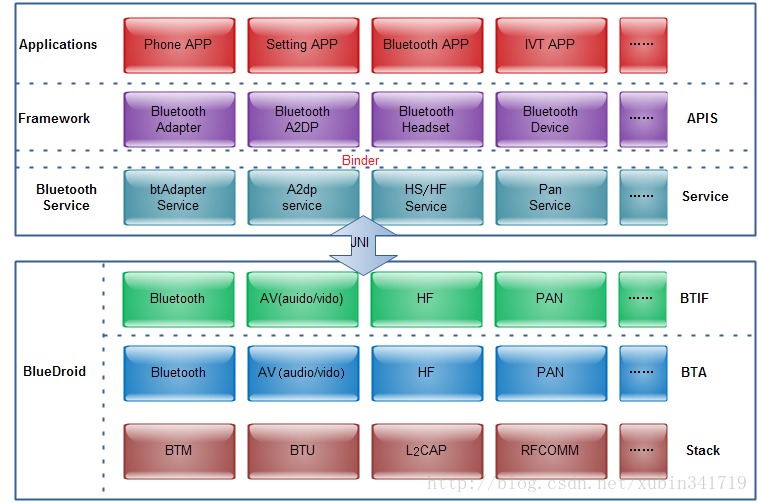

(6)、bluedroid 整体协议栈架构:





整个系统的架构很简单,因为大多的事情都是在Bluedroid层里面做的,上层只管去Call和Callback就是了,这部分我们在后面分析代码做详细分析。

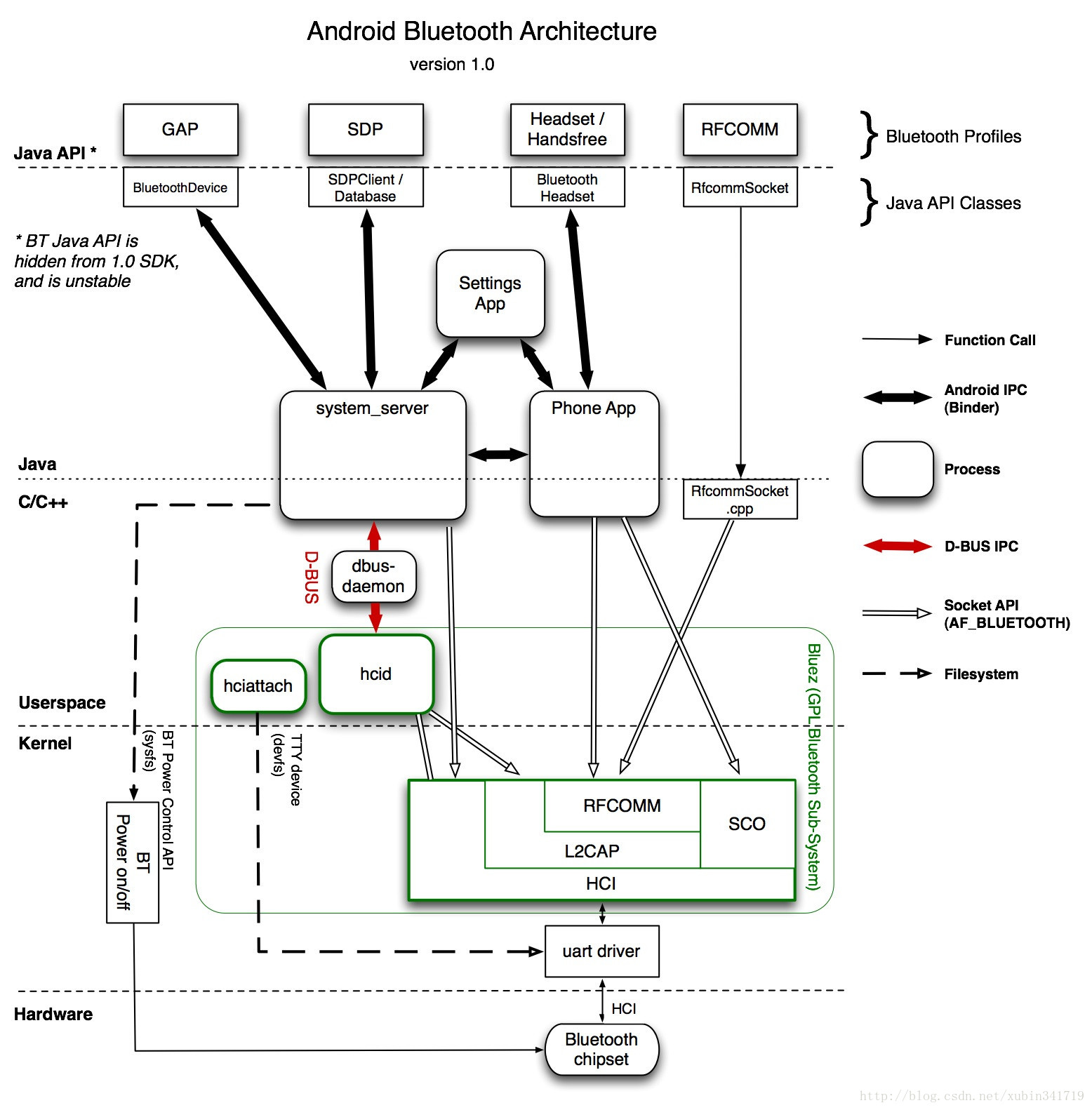

2、BlueZ 代码架构




和Bluedroid类似,BlueZ也是按照标准流程从应用一直走下来,不过两者唯一的区别是BlueZ的DBUS。blueDroid中取出DBUS是代码结构变的更加清晰,看起来跟顺畅。如下图蓝牙代码架构(Google官方提供):




3、BlueDrod  PK  BlueZ




BlueDroid虽然对BlueZ大有取而代之的趋势,但现在它对蓝牙应用规范的支持还不够完善。例如BlueDroid仅支持AVRCP 1.0,而非最新的AVRCP 1.5。所以,国内某些芯片或手机厂商若能及早完成BlueZ相关模块到BlueDroid的移植工作,相信能帮助它们在竞争日趋白日化的移动世界中拔得先机。另外,作为一种成熟、低功耗无线通信技术的先锋,蓝牙未来在可穿戴设备领域中也将扮演越来越重要的作用。
