2020计算机科学与技术数字电路基础实验



****一.

组合逻辑的测试模块


代码:

module decoder3x8(din,en,dout,ex);

input [2:0] din;

input en;

output [7:0] dout;

output ex;

reg [7:0] dout;

reg ex;

always @(din or en)

if(en)

begin

dout=8’b1111_1111;

ex=1’b1;

end

else

begin

case(din)

3’b000: begin

dout=8’b111_1110;

ex=1’b0;

end

3’b001: begin

dout=8’b1111_1101;

ex=1’b0;

end

3’b010: begin

dout=8’b1111_1011;

ex=1’b0;

end

3’b011: begin

dout=8’b1111_0111;

ex=1’b0;

end

3’b100: begin

dout=8’b1110_1111;

ex=1’b0;

end

3’b101: begin

dout=8’b1101_1111;

ex=1’b0;

end

3’b110: begin

dout=8’b1011_1111;

ex=1’b0;

end

3’b111: begin

dout=8’b0111_1111;

ex=1’b0;

end

default:begin

dout=8’b1111_1111;

ex=1’b0;

end

endcase

end

endmodule

module tbdecoder;

reg [2:0] din;

reg en;

wire [7:0] dout;

wire ex;

initial

begin

#10 en=0;din=3’b000;

#10 en=0;din=3’b001;

#10 en=0;din=3’b010;

#10 en=0;din=3’b011;

#10 en=0;din=3’b100;

#10 en=0;din=3’b101;

#10 en=0;din=3’b110;

#10 en=0;din=3’b111;

#10 en=0;din=3’b1x1;

#10 en=1;din=3’b000;

#10 en=1;din=3’b001;

#10 en=1;din=3’b010;

#10 en=1;din=3’b011;

#10 en=1;din=3’b100;

#10 en=1;din=3’b101;

#10 en=1;din=3’b110;

#10 en=1;din=3’b111;

#10 $stop;

end

decoder3x8 idecoder(din,en,dout,ex);

endmodule

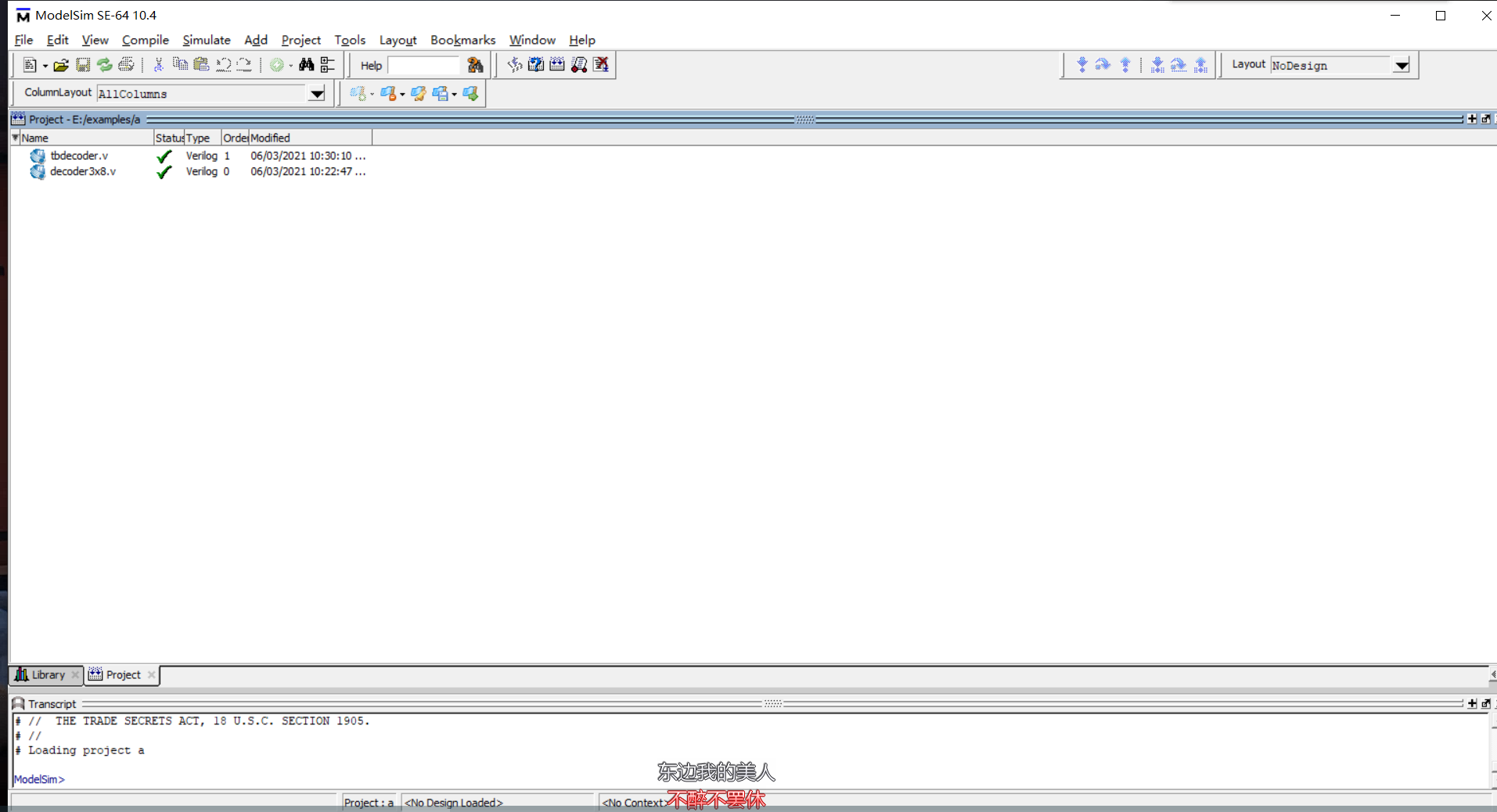

1.添加现有代码的文件或者创建文件然后打入代码。

在这里插入图片描述

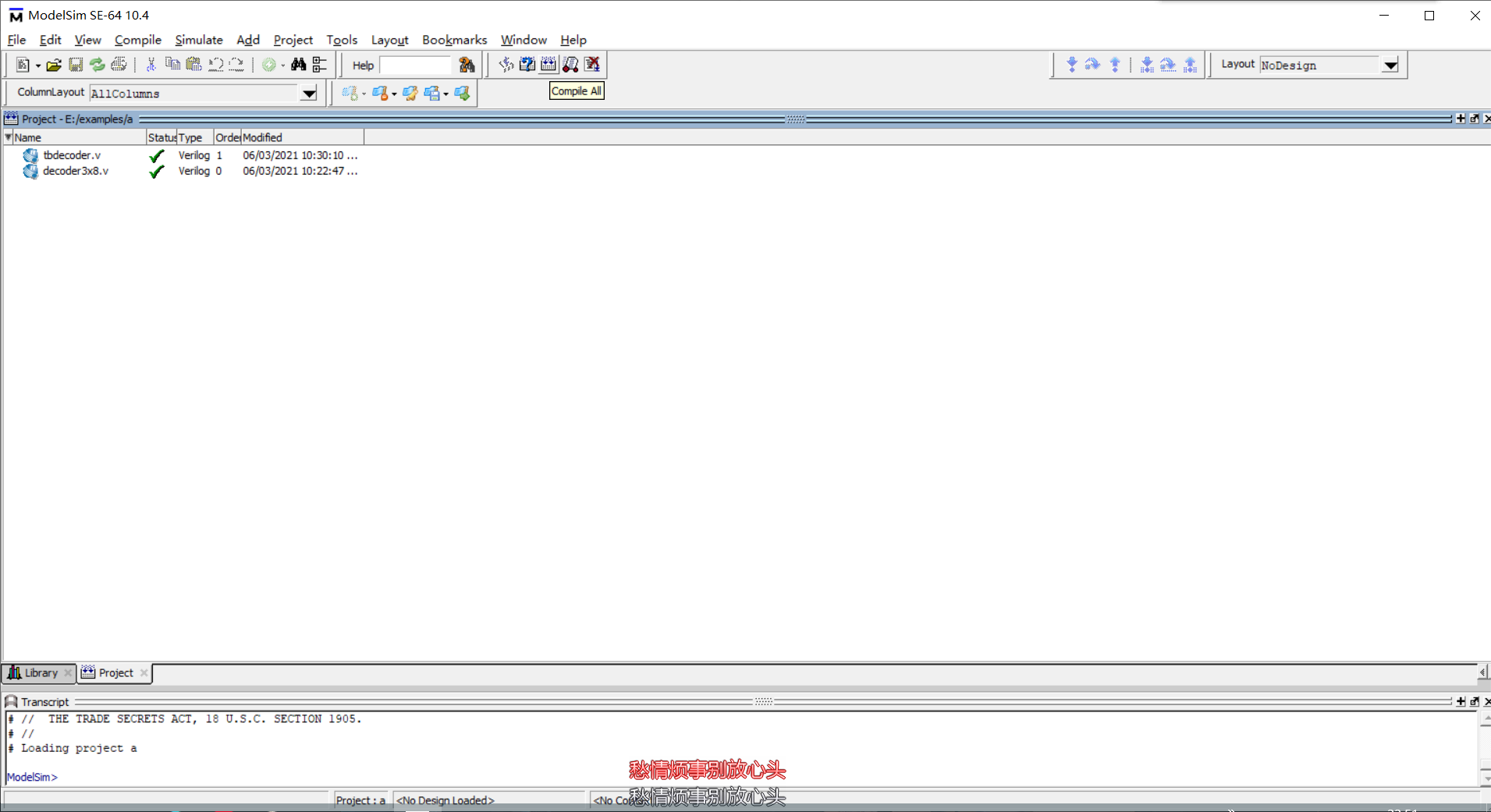

2.进行编译,看是否有错误。

在这里插入图片描述

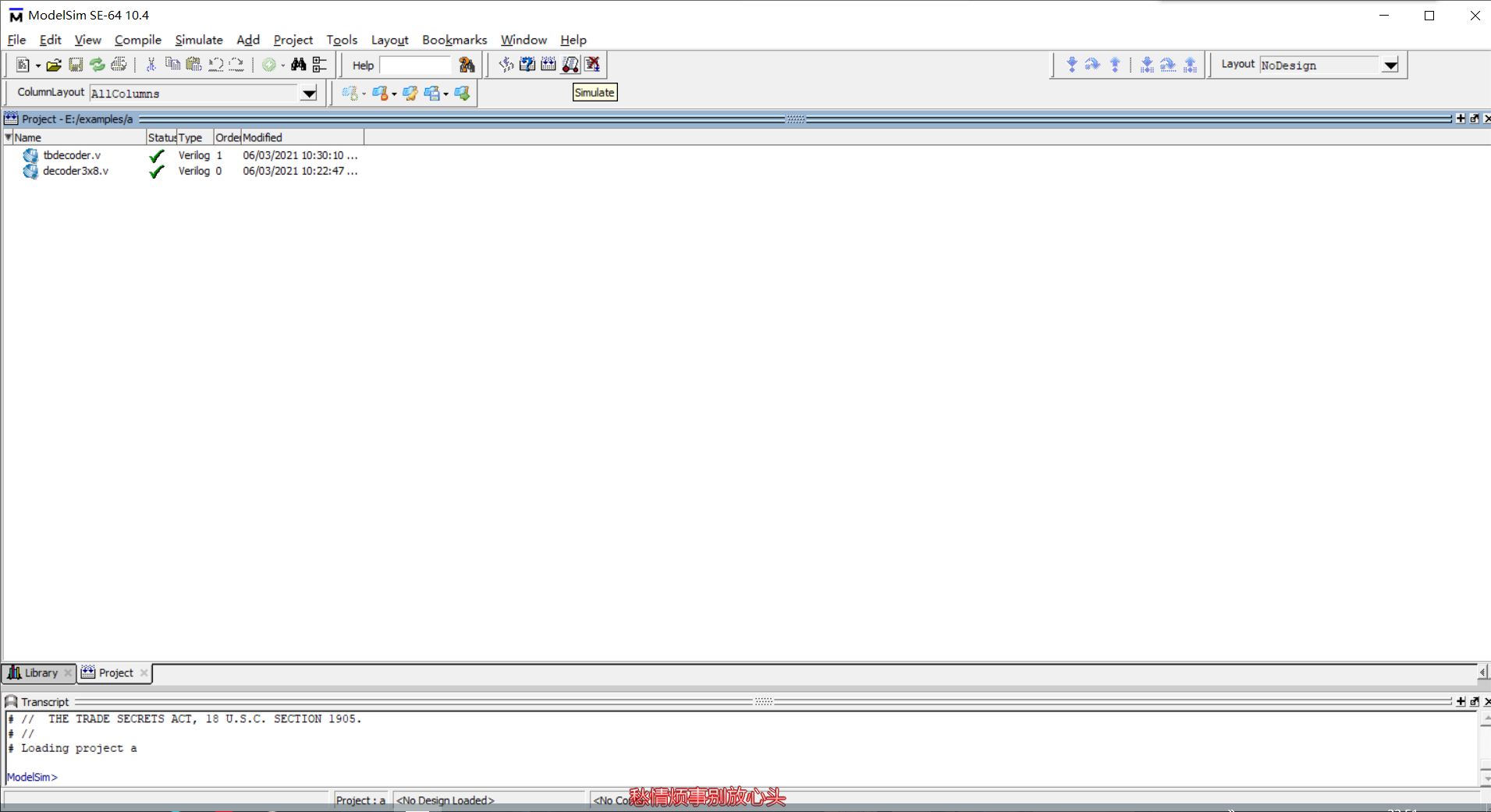

3.点击simulate。

在这里插入图片描述

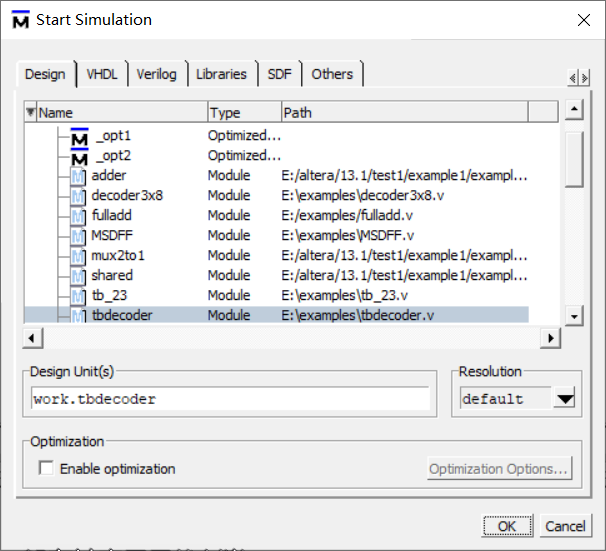

4.点击work,然后选择好我们的测试文件,然后点击ok。

在这里插入图片描述

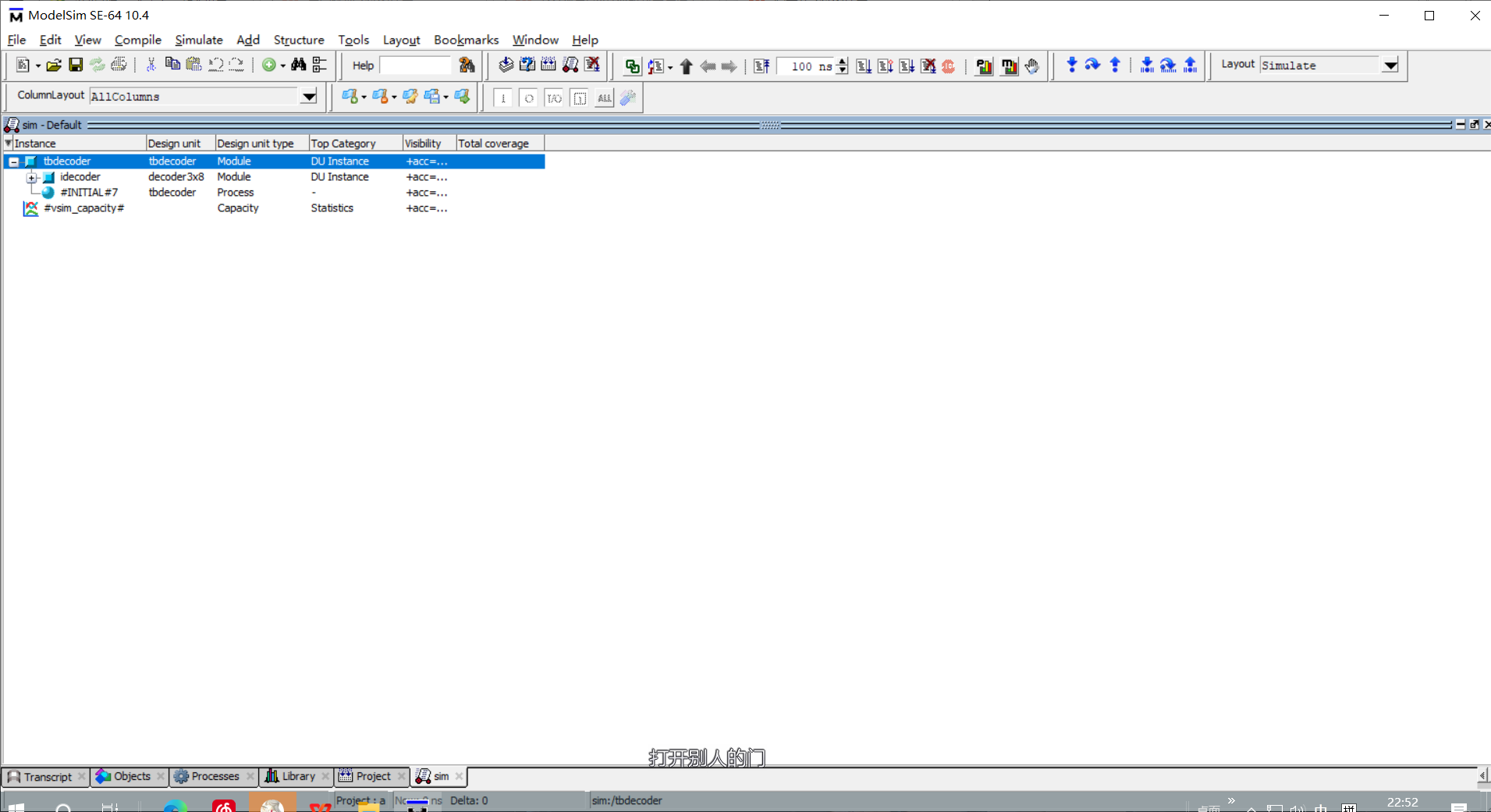

5.点击上图ok后,就会生成sim界面如下图。

在这里插入图片描述

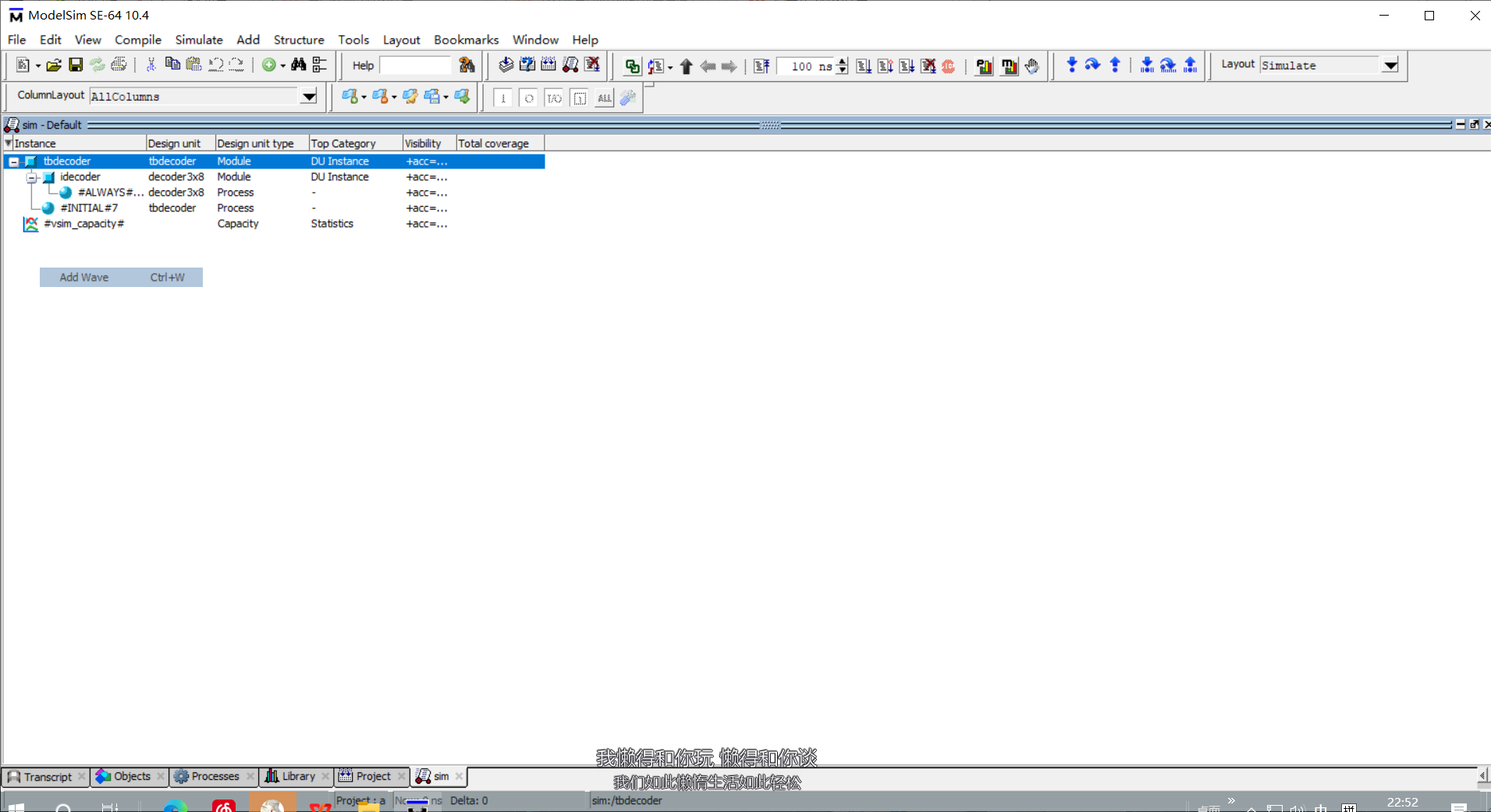

6.选中测试文件,右键点击选择add wave。

在这里插入图片描述

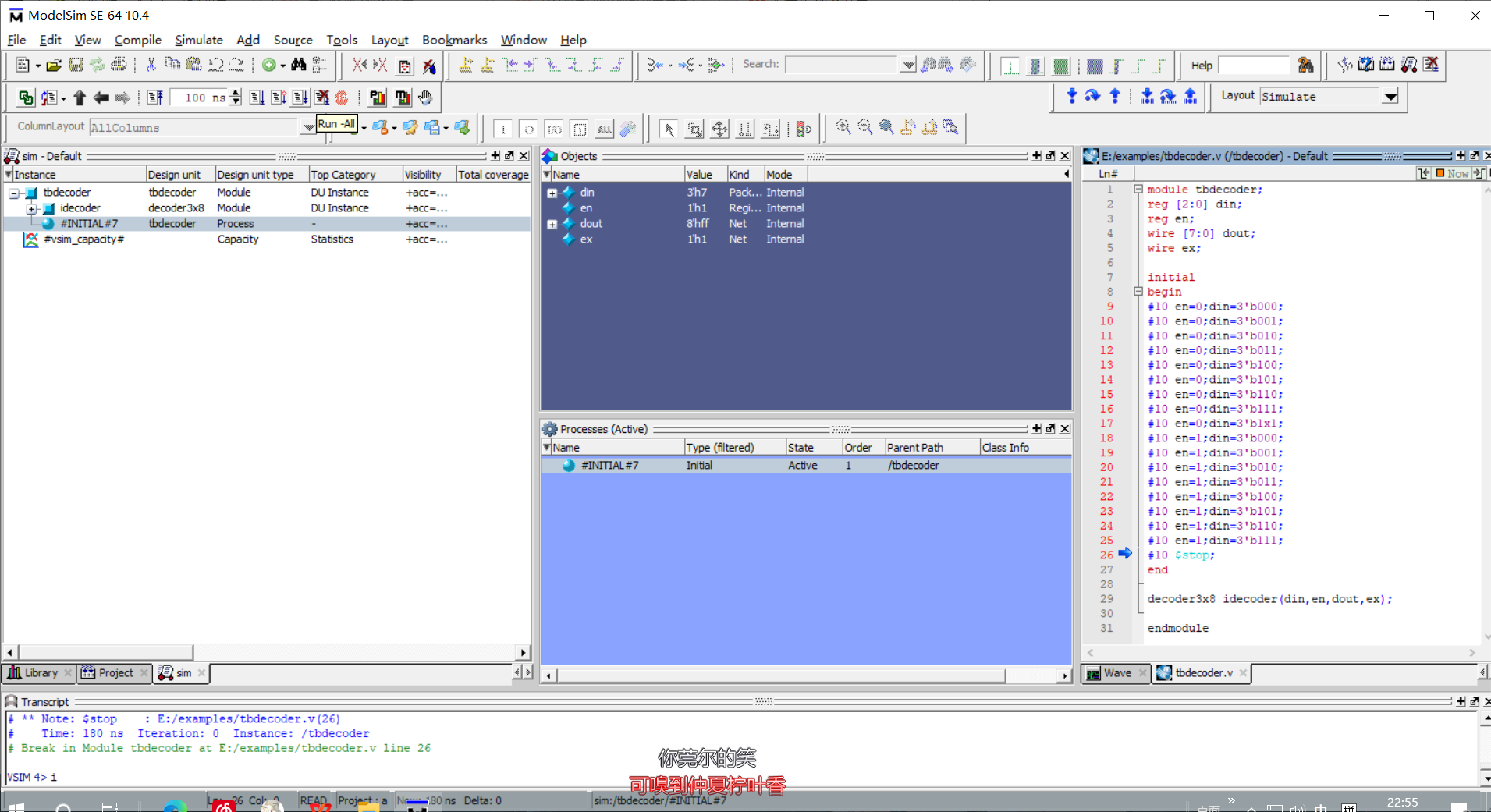

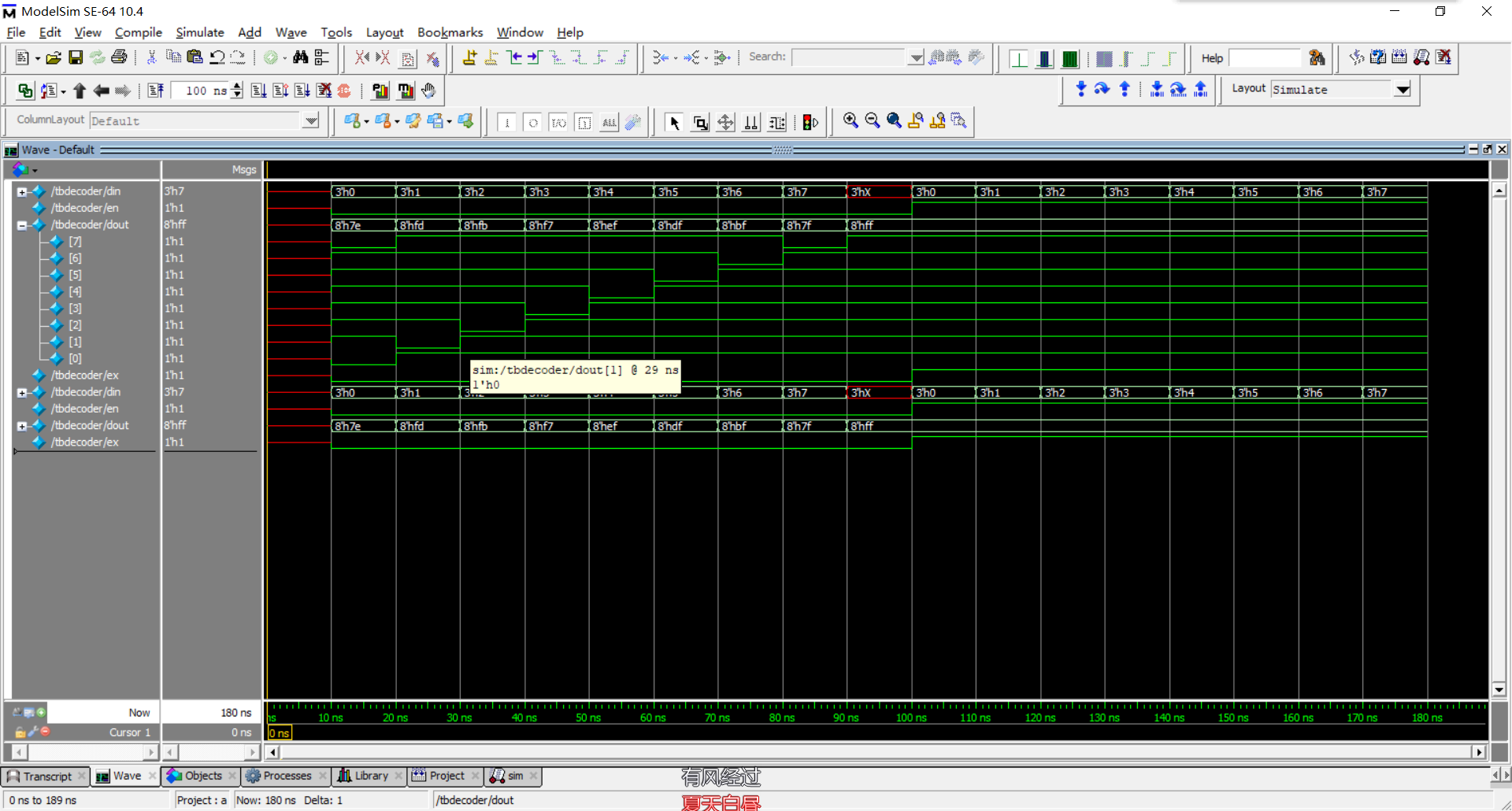

7.再点击run all,就会出现wave图,如下

在这里插入图片描述

在这里插入图片描述

8.本次实验就是这样,谢谢观看。

二、时序逻辑的测试模块

代码:

module p2s(data_in,clock,reset,load,data_out,done);

input [3:0] data_in;

input clock,reset,load;

output data_out;

output done;

reg done;

reg [3:0] temp;

reg [3:0] cnt;

always@(posedge clock or posedge reset )

begin

if(reset)

begin

temp<=0;

cnt<=0;

done<=1;

end

else if(load)

begin

temp<=data_in;

cnt<=0;

done<=0;

end

else if(cnt==3)

begin

temp <= {temp[2:0],1’b0};

cnt<=0;

done<=1;

end

else

begin

temp <= {temp[2:0],1’b0};

cnt<=cnt+1;

done<=0;

end

end

assign data_out=(done==1)?1’bz:temp[3];

endmodule

module tbp2s;

reg [3:0] data_in;

reg clock,reset,load;

wire data_out;

wire done;

initial

begin

reset=1;

#15 reset=0;

end

initial clock=1;

always #5 clock=~clock;

always @(done)

begin

if(done==1)

begin

data_in=$random%16;

load=1;

end

else

begin

load=0;

end

end

always @(posedge clock)

if(load

1)

begin:dis

integer i;

i=3;

repeat(4)

begin

@(posedge clock)

if(data_out

data_in[i])

$display(“Output Right!”);

else

$display(“Bed Output!data_out= %b ,but data_in[%d]= %b”,data_out,i,data_in[i]);

i=i-1;

end

end

p2s ip2s(data_in,clock,reset,load,data_out,done);

endmodule

1.本次实验与上面第一个实验步骤相仿,大家可以参考上面的过程。

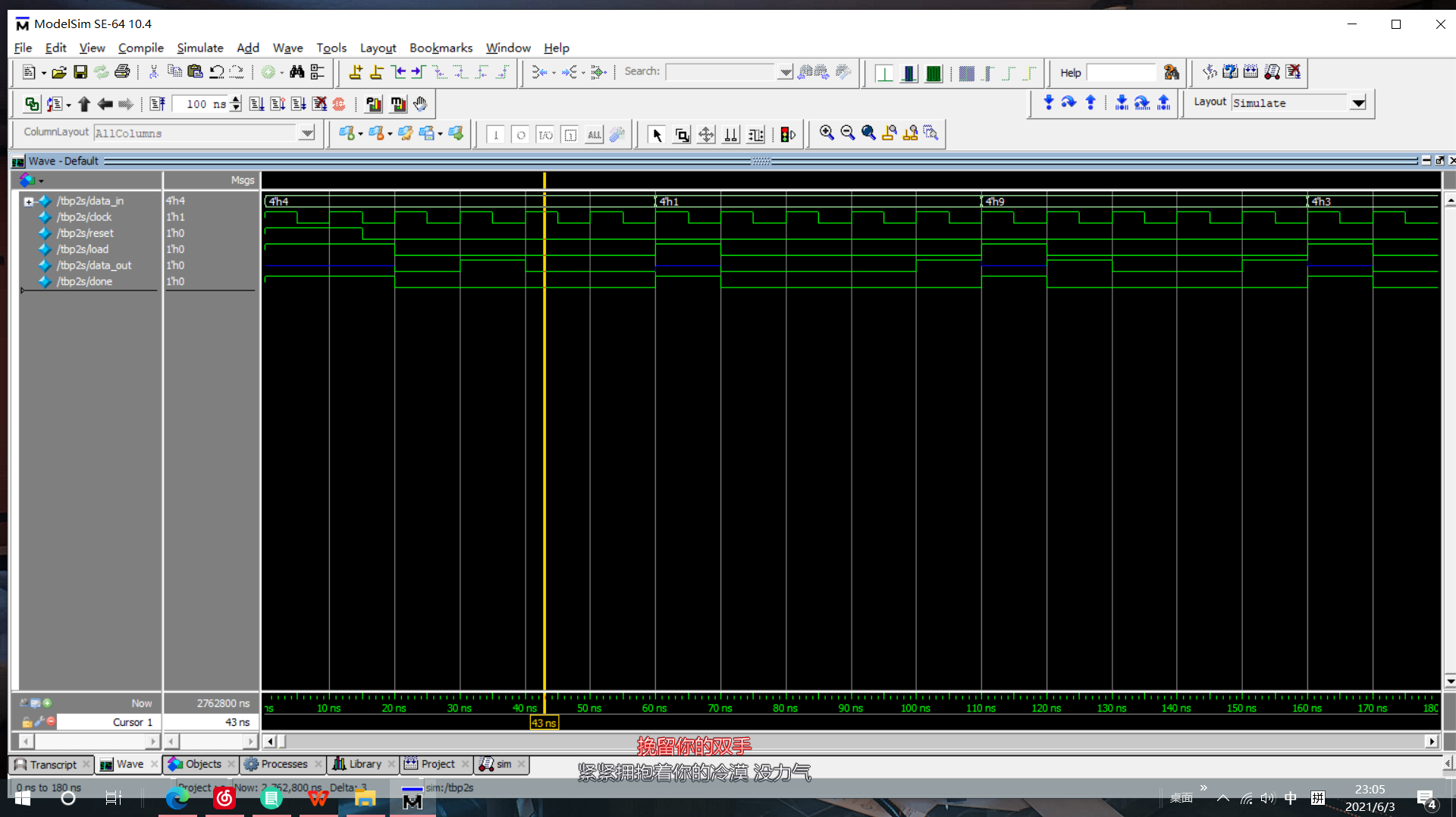

最终的wave图如下:

在这里插入图片描述
