在使用orcad绘制原理图的过程中，需要对每一个元器件进行封装的指定，否则没有指定封装，在输出网表的时，会产生错误。指定器件封装的方法如下:
第一步，在orcad原理图中，双击该器件，会弹出改器件的属性框，如图4-1所示；

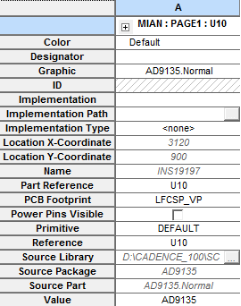

图4-1 元器件属性框示意图
第二步，在元器件的属性框中，我们可以找到有一栏叫做PCB Footprint，这一栏就是改器件的封装名称，我们只需要在这一栏填上相对应的封装名称即可；
最后，在PCB Footprint这一栏所填写的封装名称必须与PCB建立的封装的名称保持一致，形成一一匹配的关系，这样才可以进行原理图与PCB的对应关系。
（以上内容来源于凡亿教育）
