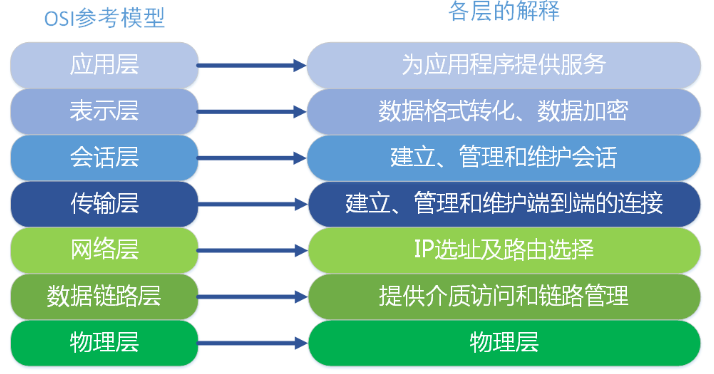

OSI七层模型

<1> 应用层


OSI参考模型中最靠近用户的一层，是为计算机用户提供应用接口，也为用户直接提供各种网络服务。我们常见应用层的网络服务协议有：HTTP，HTTPS，FTP，POP3、SMTP等。

<2> 表示层


表示层提供各种用于应用层数据的编码和转换功能，确保一个系统的应用层发送的数据能被另一个系统的应用层识别。利用会话层提供的服务建立表示连接，并管理在这个连接之上的数据传输和同步控制，以及正常或异常地释放这个连接。

<3> 会话层


会话层就是负责建立、管理和终止表示层实体之间的通信会话。该层的通信由不同设备中的应用程序之间的服务请求和响应组成。

<4> 传输层


传输层建立了主机端到端的链接，传输层的作用是为上层协议提供端到端的可靠和透明的数据传输服务，包括处理差错控制和流量控制等问题。该层向高层屏蔽了下层数据通信的细节，使高层用户看到的只是在两个传输实体间的一条主机到主机的、可由用户控制和设定的、可靠的数据通路。通常说的TCP UDP就是在这一层。端口号既是这里的“端”。

<5> 网络层


本层通过IP寻址来建立两个节点之间的连接，为源端的运输层送来的分组，选择合适的路由和交换节点，正确无误地按照地址传送给目的端的运输层。就是通常说的IP层。这一层就是我们经常说的IP协议层。IP协议是Internet的基础。

<6> 数据链路层


将比特组合成字节,再将字节组合成帧,使用链路层地址 (以太网使用MAC地址)来访问介质,并进行差错检测。

数据链路层又分为2个子层：逻辑链路控制子层（LLC）和媒体访问控制子层（MAC）。MAC子层处理CSMA/CD算法、数据出错校验、成帧等；LLC子层定义了一些字段使上次协议能共享数据链路层。 在实际使用中，LLC子层并非必需的。

<7> 物理层


实际最终信号的传输是通过物理层实现的。通过物理介质传输比特流。规定了电平、速度和电缆针脚。常用设备有（各种物理设备）集线器、中继器、调制解调器、网线、双绞线、同轴电缆。这些都是物理层的传输介质。

MTU

MTU

（最大传输单元）在7层网络协议中，MTU是数据链路层的概念。MTU限制的是数据链路层的payload，也就是上层协议的大小，例如IP，ICMP等。MTU是在每一个节点的管控值，只要是大于这个值的数据帧，要么选择分片，要么直接丢弃。

TCP握手问题

序列号seq

：占4个字节，用来标记数据段的顺序，TCP把连接中发送的所有数据字节都编上一个序号，第一个字节的编号由本地随机产生；给字节编上序号后，就给每一个报文段指派一个序号；序列号seq就是这个报文段中的第一个字节的数据编号。

确认号ack

：占4个字节，期待收到对方下一个报文段的第一个数据字节的序号；序列号表示报文段携带数据的第一个字节的编号；而确认号指的是期望接收到下一个字节的编号；因此当前报文段最后一个字节的编号+1即为确认号。

确认ACK

：占1位，仅当ACK=1时，确认号字段才有效。ACK=0时，确认号无效

同步SYN

：连接建立时用于同步序号。当SYN=1，ACK=0时表示：这是一个连接请求报文段。若同意连接，则在响应报文段中使得SYN=1，ACK=1。因此，SYN=1表示这是一个连接请求，或连接接受报文。SYN这个标志位只有在TCP建产连接时才会被置1，握手完成后SYN标志位被置0。

终止FIN

：用来释放一个连接。FIN=1表示：此报文段的发送方的数据已经发送完毕，并要求释放运输连接

ACK、SYN和FIN这些大写的单词表示标志位，其值要么是1，要么是0；ack、seq小写的单词表示序号

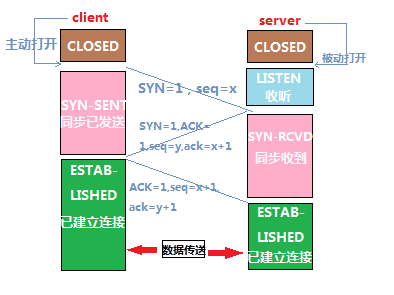

TCP三次握手

• 第一次握手：建立连接时，客户端发送syn包（syn=1）到服务器，并进入SYN_SENT状态，等待服务器确认；SYN：同步序列编号（Synchronize Sequence Numbers）
• 第二次握手：服务器收到syn包，必须确认客户的SYN（ack=x+1），同时自己也发送一个SYN包（syn=y），即SYN+ACK包，此时服务器进入SYN_RECV状态
• 第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ack=y+1），此包发送完毕，客户端和服务器进入ESTABLISHED（TCP连接成功）状态，完成三次握手

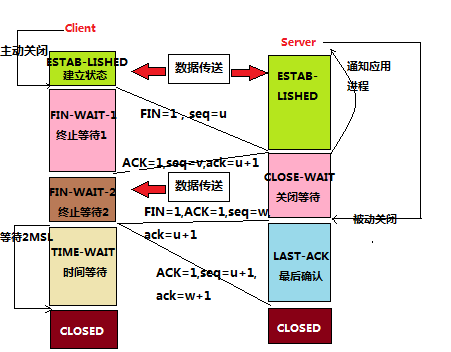

TCP四次挥手

1. 客户端进程发出连接释放报文，并且停止发送数据。释放数据报文首部，FIN=1，其序列号为seq=u（等于前面已经传送过来的数据的最后一个字节的序号加1），此时，客户端进入FIN-WAIT-1（终止等待1）状态。 TCP规定，FIN报文段即使不携带数据，也要消耗一个序号
2. 服务器收到连接释放报文，发出确认报文，ACK=1，ack=u+1，并且带上自己的序列号seq=v，此时，服务端就进入了CLOSE-WAIT（关闭等待）状态。TCP服务器通知高层的应用进程，客户端向服务器的方向就释放了，这时候处于半关闭状态，即客户端已经没有数据要发送了，但是服务器若发送数据，客户端依然要接受。这个状态还要持续一段时间，也就是整个CLOSE-WAIT状态持续的时间
3. 客户端收到服务器的确认请求后，此时，客户端就进入FIN-WAIT-2（终止等待2）状态，表示半连接，等待服务器发送连接释放报文（在这之前还需要接受服务器发送的最后的数据）
4. 服务器将最后的数据发送完毕后，就向客户端发送连接释放报文，FIN=1，ack=u+1，由于在半关闭状态，服务器很可能又发送了一些数据，假定此时的序列号为seq=w，此时，服务器就进入了LAST-ACK（最后确认）状态，等待客户端的确认
5. 客户端收到服务器的连接释放报文后，必须发出确认，ACK=1，ack=w+1，而自己的序列号是seq=u+1，此时，客户端就进入了TIME-WAIT（时间等待）状态。注意此时TCP连接还没有释放，必须经过2∗ MSL（最长报文段寿命）的时间后，当客户端撤销相应的TCB后，才进入CLOSED状态
6. 服务器只要收到了客户端发出的确认，立即进入CLOSED状态。同样，撤销TCB后，就结束了这次的TCP连接。可以看到，服务器结束TCP连接的时间要比客户端早一些

附

【1】为什么连接的时候是三次握手，关闭的时候却是四次握手？


因为当Server端收到Client端的SYN连接请求报文后，可以直接发送SYN+ACK报文。其中ACK报文是用来应答的，SYN报文是用来同步的。但是关闭连接时，当Server端收到FIN报文时，很可能并不会立即关闭SOCKET，所以只能先回复一个ACK报文，告诉Client端，“你发的FIN报文我收到了”。只有等到我Server端所有的报文都发送完了，我才能发送FIN报文，因此不能一起发送。故需要四步握手。

【问题2】为什么TIME_WAIT状态需要经过2MSL(最大报文段生存时间)才能返回到CLOSE状态？


虽然按道理，四个报文都发送完毕，我们可以直接进入CLOSE状态了，但是我们必须假象网络是不可靠的，有可能最后一个ACK丢失。所以TIME_WAIT状态就是用来重发可能丢失的ACK报文。在Client发送出最后的ACK回复，但该ACK可能丢失。Server如果没有收到ACK，将不断重复发送FIN片段。所以Client不能立即关闭，它必须确认Server接收到了该ACK。Client会在发送出ACK之后进入到TIME_WAIT状态。Client会设置一个计时器，等待2MSL的时间。如果在该时间内再次收到FIN，那么Client会重发ACK并再次等待2MSL。所谓的2MSL是两倍的MSL(Maximum Segment Lifetime)。MSL指任何报文在网络上存在的最长时间，超过这个时间报文将被丢弃，2MSL就是一个发送和一个回复所需的最大时间。如果直到2MSL，Client都没有再次收到FIN，那么Client推断ACK已经被成功接收，则结束TCP连接。

【问题3】为什么不能用两次握手进行连接？


3次握手完成两个重要的功能，既要双方做好发送数据的准备工作(双方都知道彼此已准备好)，也要允许双方就初始序列号进行协商，这个序列号在握手过程中被发送和确认。

现在把三次握手改成仅需要两次握手，死锁是可能发生的。作为例子，考虑计算机S和C之间的通信，假定C给S发送一个连接请求分组，S收到了这个分组，并发送了确认应答分组。按照两次握手的协定，S认为连接已经成功地建立了，可以开始发送数据分组。可是，C在S的应答分组在传输中被丢失的情况下，将不知道S是否已准备好，不知道S建立什么样的序列号，C甚至怀疑S是否收到自己的连接请求分组。在这种情况下，C认为连接还未建立成功，将忽略S发来的任何数据分组，只等待连接确认应答分组。而S在发出的分组超时后，重复发送同样的分组。这样就形成了死锁。

【问题4】如果已经建立了连接，但是客户端突然出现故障了怎么办？


TCP还设有一个保活计时器，显然，客户端如果出现故障，服务器不能一直等下去，白白浪费资源。服务器每收到一次客户端的请求后都会重新复位这个计时器，时间通常是设置为2小时，若两小时还没有收到客户端的任何数据，服务器就会发送一个探测报文段，以后每隔75秒钟发送一次。若一连发送10个探测报文仍然没反应，服务器就认为客户端出了故障，接着就关闭连接。

【问题5】为什么有close_wait和time_wait？


TIME_WAIT是TCP/IP的设计者规定的，主要出于以下两个方面的考虑：

1.防止上一次连接中的包，迷路后重新出现，影响新连接（经过2MSL，上一次连接中所有的重复包都会消失）

2.可靠的关闭TCP连接。在主动关闭方发送的最后一个 ack(fin) ，有可能丢失，这时被动方会重新发fin, 如果这时主动方处于 CLOSED 状态 ，就会响应 rst 而不是 ack。所以主动方要处于 TIME_WAIT 状态，而不能是 CLOSED 。另外这么设计TIME_WAIT 会定时的回收资源，并不会占用很大资源的，除非短时间内接受大量请求或者受到攻击

TCP协议规定，对于已经建立的连接，网络双方要进行四次握手才能成功断开连接，如果缺少了其中某个步骤，将会使连接处于假死状态，连接本身占用的资源不会被释放。在被动关闭连接情况下，在已经接收到FIN，但是还没有发送自己的FIN的时刻，连接处于CLOSE_WAIT状态。

【问题6】出现大量的time_wait/close_wait原因以及解决方案


在高并发短连接的TCP服务器上，当服务器处理完请求后立刻主动正常关闭连接，会出现大量socket处于TIME_WAIT状态。


危害：

time_wait过多会占用大量系统资源。


解决方法：


设置so_linger和so_reuseAddress，so_linger是直接跳过time_wait，so_reuseAddress可以在time_wait期间，其他进程能成功绑定端口

出现大量close_wait的现象，服务端接口耗时较长没有关闭连接，客户端主动断开了连接，此时，服务端就会出现大量close_wait。


危害：

当有大量CLOSE_WAIT的时候会占用服务器的fd，而一个机器能打开的fd数量是有限的。超过了，因为无法分配fd，就无法建立新连接了。


解决方法：


1、可以设置TCP的连接时长keep_alive_time还有tcp监控连接的频率以及连接没有活动多长时间被迫断开连接

2、代码层面做到第一：使用完socket调用close方法；第二：socket读控制，当读取的长度为0时（读到结尾），立即close；第三：如果read返回-1.出现错误，检查error返回码，有三种情况：INTR（被中断，可以继续读取），WOULDBLOCK（表示当前socket_fd文件描述符是非阻塞的，但是现在被阻塞了），AGAIN（表示现在没有数据稍后重新读取）。如果不是AGAIN，立即close

【问题7】为什么三次握手的时候ack=seq+1


seq是要发送的第一个字节的序号，ack等于收到的seq序列号加上字节流数据的长度，代表期望收到的下一个字节的序号，同时也代表这个序号前的字节都已经收到了。三次握手过程中，比如第一次握手，A向B发了seq=x，B给A回的ack是x+1，服务器端回复的这个+1，是由于SYN 占据一个比特的序列号空间，代表收到了SYN标示，即使没有数据传输，服务器端仍然需要通过+1来回应一句“收到了”。因此握手过程中seq=x的话，ack = x+1。其他几次握手挥手也是同样道理。
