一、首先介绍一下数据可视化Echarts

数据可视化, 说白了, 就是把数据以更加直观的方式进行呈现. 那什么方式是更加直观的方式呢? 就是图表.

ECharts是百度公司开源的一个使用 JavaScript 实现的开源可视化库，兼容性强，底层依赖矢量图形库 ZRender ，提供直观，交互丰富，可高度个性化定制的数据可视化图表。它的优点是：开源免费，功能丰富，移动端的优化，跨平台……

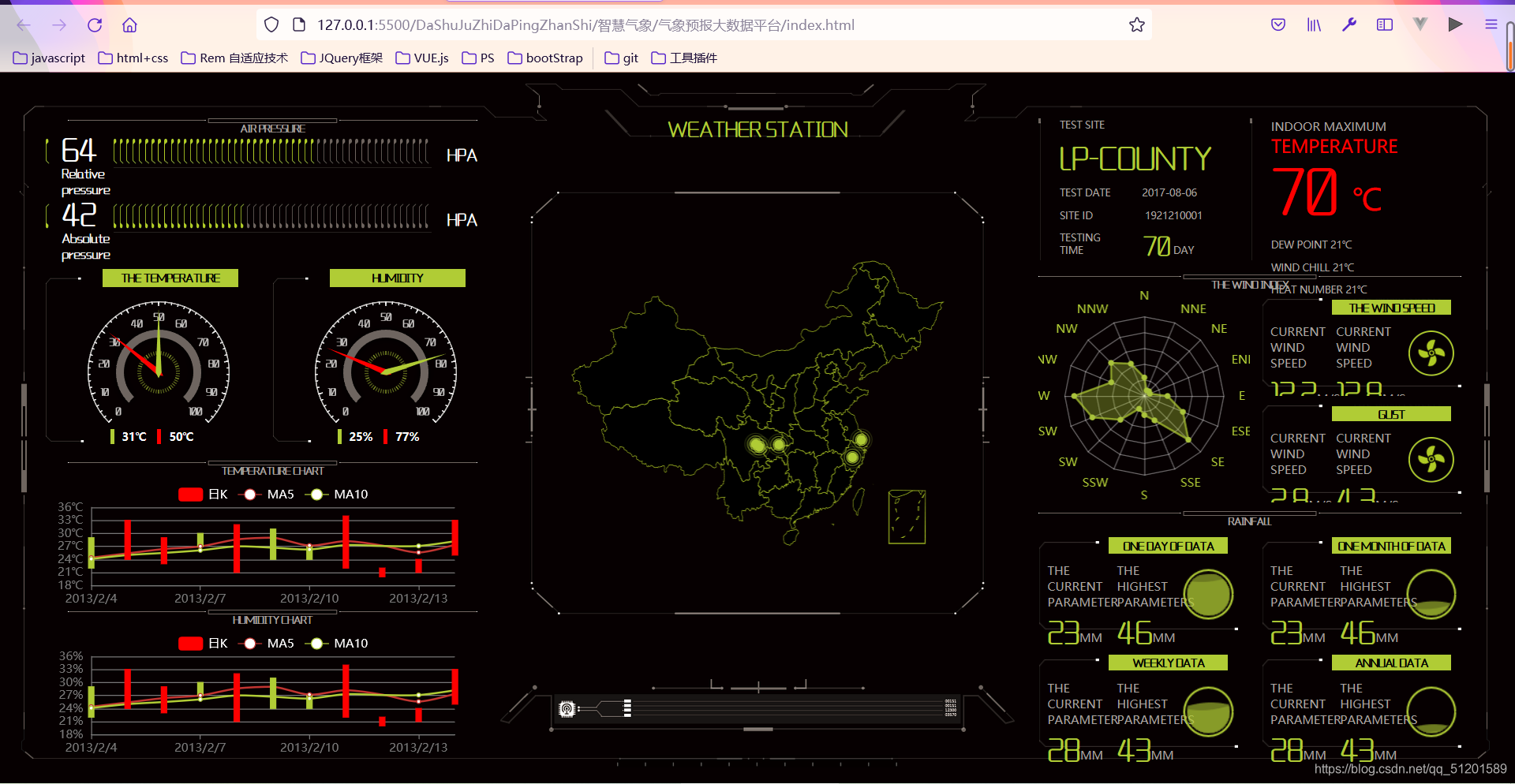

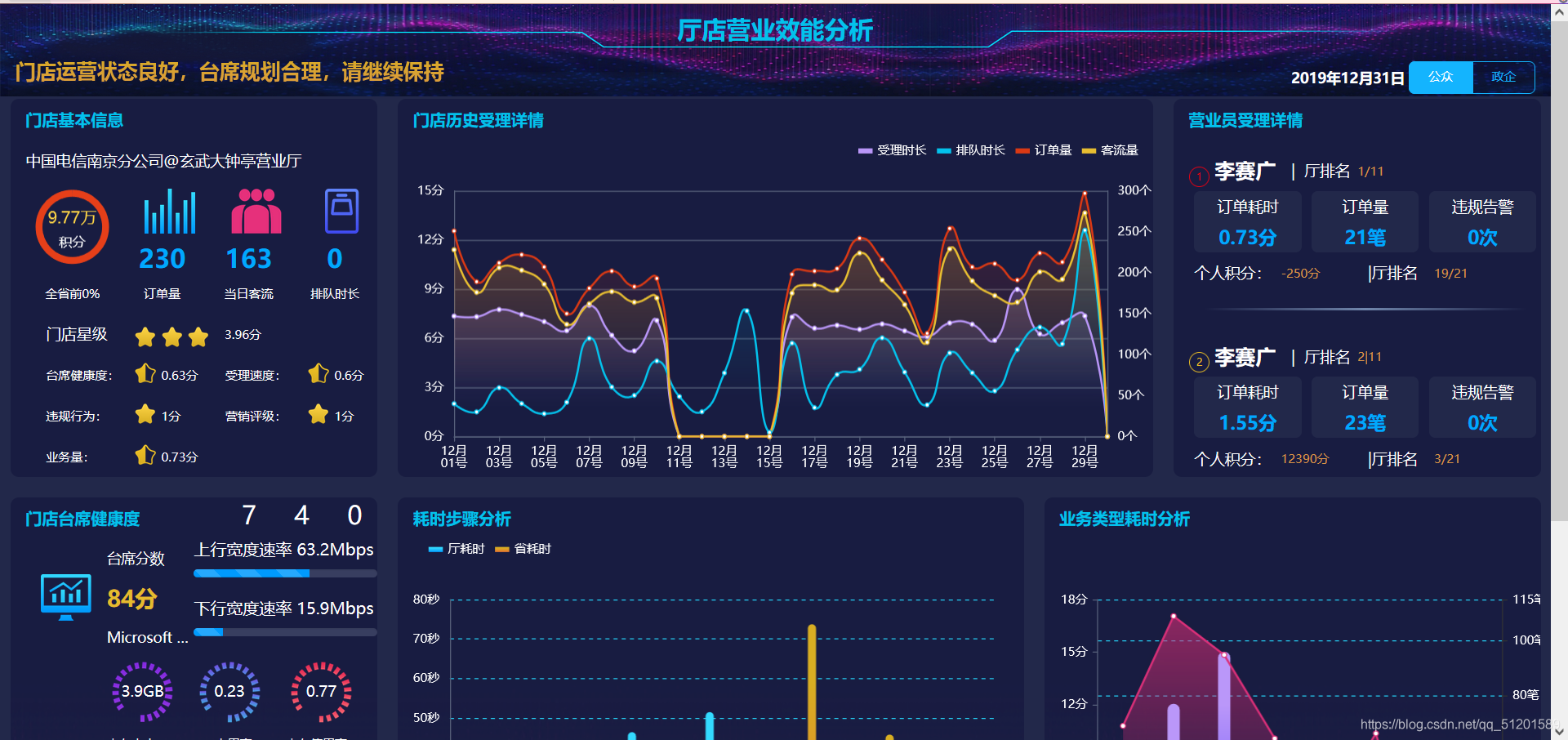

下面展示一下基本的echarts的图表，这里是 html+js 实现的效果，这里是本人初学echarts的练手项目：

可见echarts的强大，它可以使苍白无力的文字变得可视化。

二、关于后端 Koa2的使用

关于本项目，是前后端分离项目，前端使用vue+echarts，后端使用koa2，获取数据使用 axios（阿贾克斯）, 项目起初是前端利用axios向后端发送数据请求，后来加以完善，转变成后端向前端推送数据。

关于koa2，是基于 Node.js 平台的Web服务器框架，利用洋葱模型的中间件，进行处理请求。

本项目利用koa2实现以下功能：

1.计算服务器处理请求的总耗时

计算出服务器对于这个请求它的所有中间件总耗时时长究竟是，我们需要计算一下

2.在响应头上加上响应内容的 mime 类型

加入mime类型, 可以让浏览器更好的来处理由服务器返回的数据.

如果响应给前端浏览器是 json 格式的数据，这时候就需要在咱们的响应头当中增加 Content-

Type 它的值就是 application/json ， application/json 就是 json 数据类型的 mime 类型

3.根据URL读取指定目录下的文件内容

为了简化后台服务器的代码，前端图表所要的数据, 并没有存在数据库当中，而是将存在文件当中

的，这种操作只是为了简化咱们后台的代码. 所以咱们是需要去读取某一个目录下面的文件内容

的。

每一个目标就是一个中间件需要实现的功能, 所以后台项目中需要有三个中间件

下面是三个中间件的代码逻辑：

// 处理业务逻辑的中间件，读取某一个json文件数据
const path = require('path')
const fileUtils = require('../utils/file_utils')
module.exports = async (ctx,next) => {
    // 获取请求路径，拼接路径 ， 读取文件内容
    //console.log(ctx.request.url); // 属于端口路径 ../data/seller.json
    const url = ctx.request.url
    let filePath = url.replace('/api','') // /seller
    filePath = '../data' + filePath + '.json' // 可以读取吗？
    filePath = path.join(__dirname,filePath)
    try{
        const ret = await fileUtils.getFileJsonData(filePath) // 语法糖操作
        ctx.response.body = ret
    } catch(error) {
        const errorMsg = {
            message:'读取文件失败，文件资源不存在',
            status:404
        }
        ctx.response.body = JSON.stringify(errorMsg) // Json数据的转化
    }

    //console.log(filePath);
    await next()
    // 设置响应体 通过 ctx
}

// 计算服务器消耗时长的中间件
module.exports = async (ctx, next) => {
    // 记录开始时间
    const start = Date.now()
    // 让内层中间件得到执行
    await next()
    // 记录结束的时间
    const end = Date.now() // 打错字
    // 设置响应头 X-Response-Time
    const duration = end - start
    // ctx.set 设置响应头
    ctx.set('X-Response-Time', `${duration} ms`) // es6的模板字符串
  }

// 设置响应头的中间件
module.exports = async (ctx,next) =>{
    const contentType = 'application/json; charset=utf-8'
    ctx.set('Content-Type', contentType)
    // 解决跨域的问题 设置请求头
    ctx.set("Access-Control-Allow-Origin", "*")
    ctx.set("Access-Control-Allow-Methods", "OPTIONS, GET, PUT, POST, DELETE") // 配置请求头的操作
    await next()
}

其中包括设置响应头处理跨域的方法。

三、关于 前端 vue

整个项目的架构是基于 Vue 的, 所以我们需要创建 Vue 项目, 然后在 Vue 项目中开发各个图表组件.涉及技术栈 ：vue-cli、vue-router、vuex、node.js 、echarts、axios

目录结构：

前端项目准备：

1.vue-cli脚手架创建项目

2.全局echarts对象

3.axios的处理（原型链挂载）

4.单独图表组件的开发

将从这四个方面进行前端项目的编写：

图表的设计流程：

1.基本图表

2.分页动画

3.UI调整

4.分辨率适配

因为实现起来比较容易，代码就不发出来了。

下面分享关键步骤的代码：

1.main.js

import Vue from 'vue'
import App from './App.vue'
import router from './router'
import store from './store'
// 引入全局的样式文件
import './assets/css/global.less'
import './assets/font/iconfont.css' // 引入字体文件
import axios from 'axios'
import SocketService from './utils/socket_service'
// 请求基准路径的配置
axios.defaults.baseURL = 'http://127.0.0.1:8888/api/' // 这里是进行了基础配置 并不是我们所需要的跨域解决
// 将axios挂载到Vue的原型对象上
// 在别的组件中 this.$http
Vue.prototype.$http = axios

// 将全局的echarts对象挂载到Vue的原型对象上
// 别的组件中 this.$echarts
Vue.prototype.$echarts = window.echarts

Vue.config.productionTip = false

// 连接到后台WebSocket服务器
SocketService.Instacne.connect()
// 把SocketService实例挂载到Vue原型上
Vue.prototype.$socket = SocketService.Instacne

new Vue({
  router,
  store,
  render: h => h(App)
}).$mount('#app')

2.map.vue（图表）

<template>
  <div class="com-container" @dblclick="resetMap">
    <div class="com-chart" ref="mapRef"></div>
  </div>
</template>

<script>
// import { getChinaMapData, getMapData, getProvinceMapData } from '@/api/map'
import { getChinaMapData, getProvinceMapData } from '@/api/map'
import { getProvinceMapInfo } from '@/utils/map_utils'
import { mapGetters } from 'vuex'
export default {
  data () {
    return {
      echartInstance: null,
      allData: null,
      mapData: {} // 所获取的省份的地图矢量数据
    }
  },
  computed: {
    ...mapGetters(['getTheme']) // 扩展运算符
  },
  watch: {
    getTheme () {
      this.echartInstance.dispose() // 销毁之前的echarts实例
      this.initChart() // 重新创建echarts实例
      this.screenAdapter() // 重新进行屏幕适配
      this.updateChart() // 重新绘制图表
    }
  },
  created () {
    this.$socket.registerCallBack('mapData', this.getData) // 后端向前端推送数据
  },
  mounted () {
    this.initChart()
    // this.getData()
    this.$socket.send({ // 实现多端联动的效果
      action: 'getData',
      chartName: 'map',
      socketType: 'mapData',
      value: ''
    })
    window.addEventListener('resize', this.screenAdapter) // 屏幕适配
    this.screenAdapter()
  },
  destroyed () {
    window.removeEventListener('resize', this.screenAdapter)
    this.$socket.unRegisterCallBack('mapData')
  },
  methods: {
    async initChart () {
      this.echartInstance = this.$echarts.init(this.$refs.mapRef, this.getTheme)
      this.echartInstance.on('click', async arg => {
        console.log(arg.name)
        const provinceMapInfo = getProvinceMapInfo(arg.name) // 导出拼音
        if (provinceMapInfo.key === undefined) {
          return 0 // bug问题 如果不存在这个省份 就直接退出 不进行数据的请求
        }
        try {
          if (!this.mapData[provinceMapInfo.key]) {
            const res = await getProvinceMapData(provinceMapInfo.path)
            this.$echarts.registerMap(provinceMapInfo.key, res.data)
            this.mapData[provinceMapInfo.key] = res.data
          }
          const changeOption = {
            geo: {
              map: provinceMapInfo.key
            }
          }
          this.echartInstance.setOption(changeOption)
        } catch (err) {
          console.log(err)
        }
      })
      const res = await getChinaMapData()
      this.$echarts.registerMap('china', res.data)
      const initOption = {
        title: {
          text: '▎商家分布',
          left: 20,
          top: 20
        },
        legend: {
          left: '5%',
          bottom: '5%',
          orient: 'vertical'
        },
        geo: {
          type: 'map',
          map: 'china',
          top: '5%',
          bottom: '5%',
          itemStyle: {
            areaColor: '#2E72BF',
            borderColor: '#333'
          }
        }
      }
      this.echartInstance.setOption(initOption)
    },
    // async getData () {
    getData (res) {
      // const res = await getMapData()
      // const legendData = res.data.map(item => item.name)
      // const seriesArr = res.data.map(item => {
      this.allData = res
      this.updateChart()
    },
    updateChart () {
      const legendData = this.allData.map(item => item.name)
      const seriesArr = this.allData.map(item => {
        return {
          type: 'effectScatter',
          name: item.name,
          data: item.children,
          coordinateSystem: 'geo',
          rippleEffect: {
            scale: 5,
            brushType: 'stroke'
          }
        }
      })
      const dataOption = {
        legend: {
          data: legendData
        },
        series: seriesArr
      }
      this.echartInstance.setOption(dataOption)
    },
    screenAdapter () {
      const titleFontSize = (this.$refs.mapRef.offsetWidth / 100) * 3.6
      const adapterOption = {
        title: {
          textStyle: {
            fontSize: titleFontSize
          }
        },
        legend: {
          itemWidth: titleFontSize / 2,
          itemHeight: titleFontSize / 2,
          itemGap: titleFontSize / 2,
          textStyle: {
            fontSize: titleFontSize / 2
          }
        }
      }

      this.echartInstance.setOption(adapterOption)
      this.echartInstance.resize()
    },
    resetMap () { // 双击返回
      const changeOption = {
        geo: {
          map: 'china'
        }
      }
      this.echartInstance.setOption(changeOption)
    }
  }
}
</script>

3.socket约束

// 处理与websocket进行的数据
export default class SocketService {
  // 单利设计模式
  static instance = null
  static get Instacne () {
    if (!this.instance) {
      this.instance = new SocketService()
    }
    return this.instance
  }

  ws = null
  connected = false
  // 发送失败之后尝试的次数
  sendTryCount = 0
  // 连接失败之后尝试的次数
  connectTryCount = 0
  // 存储回调函数
  callBackMapping = {}

  registerCallBack = (type, callBackFunc) => {
    this.callBackMapping[type] = callBackFunc
  }

  unRegisterCallBack = type => {
    delete this.callBackMapping[type]
  }

  connect () {
    // 连接服务器
    if (!window.WebSocket) {
      alert('您的浏览器不支持WebSocket')
      return
    }

    this.ws = new WebSocket('ws://127.0.0.1:9998')
    // this.ws = new WebSocket(process.env.VUE_APP_SOCKETURL)

    // 连接成功的事件
    this.ws.onopen = () => {
      this.connected = true
      this.connectTryCount = 0
    }
    // 连接失败的事件
    this.ws.onclose = () => {
      console.log('连接失败，请重试...')
      this.connectTryCount++
      this.connected = false

      // 失败之后尝试连接
      setTimeout(() => {
        this.connect()
      }, this.connectTryCount * 500)
    }

    this.ws.onmessage = msg => {
      const msgObj = JSON.parse(msg.data)
      if (msgObj.action === 'getData') {
        if (msgObj.socketType) {
          this.callBackMapping[msgObj.socketType].call(
            this,
            JSON.parse(msgObj.data)
          )
        }
      } else if (msgObj.action === 'fullScreen') {
        this.callBackMapping[msgObj.socketType].call(this, msgObj)
      } else if (msgObj.action === 'changeTheme') {
        this.callBackMapping[msgObj.socketType].call(this, msgObj)
      }
    }
  }

  // 发送数据给服务器
  send = data => {
    if (this.connected) {
      this.ws.send(JSON.stringify(data))
    } else {
      this.sendTryCount++

      // 尝试再次发送数据
      setTimeout(() => {
        this.send(data)
      }, this.sendTryCount * 500)
    }
  }
}

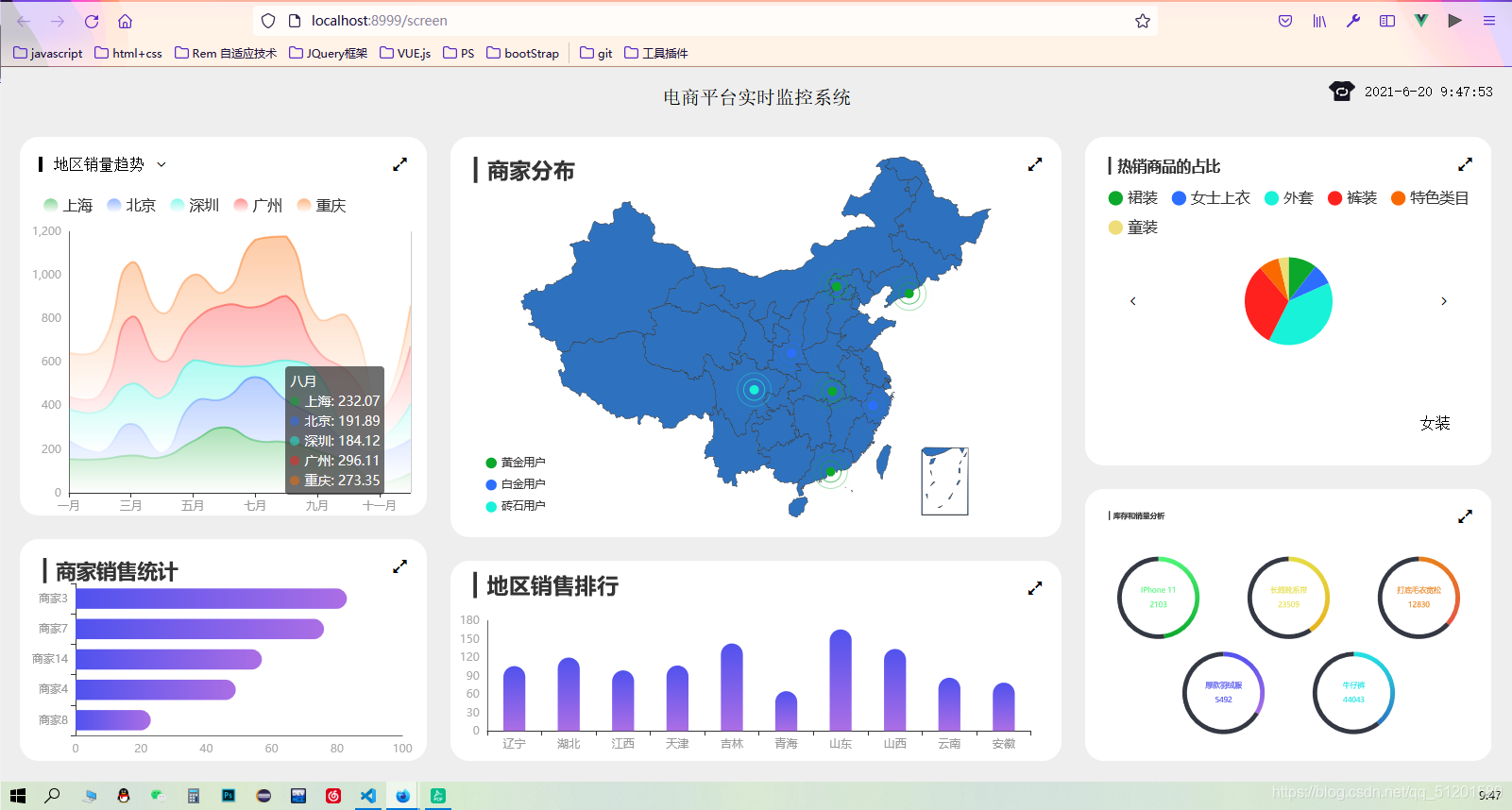

四、项目运行结果

本项目可进行多端数据联动、支持主题切换效果
