这个是用显示屏显示的
定位精度2.5m
GPS模块VCC————–Arduino的5v
GPS模块GND————–Arduino的GND
GPS模块TXD————–Arduino的D0（数字IO 0）
GPS模块RXD不接
GPS模块PPS不接
其中GPS的天线记得要接，并且要室外放置，因为GPS模块是室外定位的，室内没有卫星信号。在室外时需要大概1分钟左右的时间来获取当前位置数据。
Arduino自测程序：
void setup()
{
Serial.begin(9600); //定义波特率9600
Serial.println("Wating...");
}
void loop()
{
while (Serial.available()) {
Serial.write(Serial.read());//收到GPS数据则通过串口输出
}
}

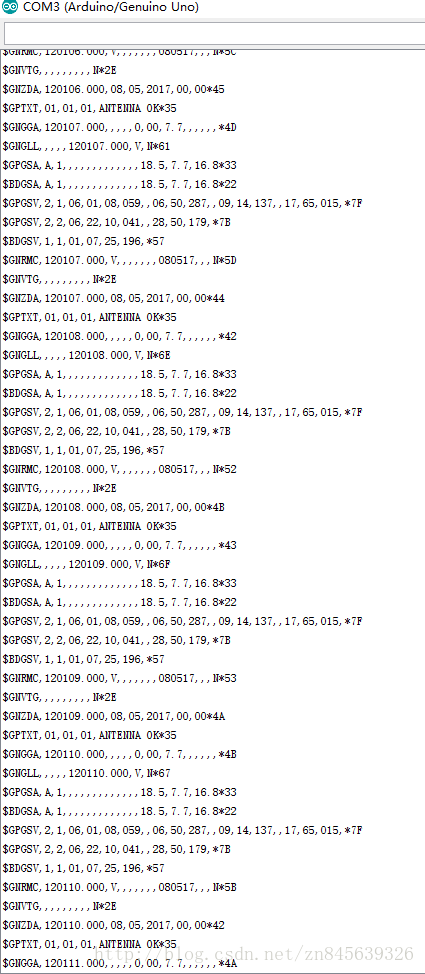

一组数据如下：
$GNGGA,,,,,,0,00,25.5,,,,,,*64
$GNGLL,,,,,,V,N*7A
$GPGSA,A,1,,,,,,,,,,,,,25.5,25.5,25.5*02
$BDGSA,A,1,,,,,,,,,,,,,25.5,25.5,25.5*13
$GPGSV,1,1,00*79
$BDGSV,1,1,00*68
$GNRMC,,V,,,,,,,,,,N*4D
$GNVTG,,,,,,,,,N*2E
$GNZDA,,,,,,*56
$GPTXT,01,01,01,ANTENNA OK*35
$GNGGA,084852.000,2236.9453,N,11408.4790,E,1,05,3.1,89.7,M,0.0,M,,*48
$GNGLL,2236.9453,N,11408.4790,E,084852.000,A,A*4C
$GPGSA,A,3,10,18,31,,,,,,,,,,6.3,3.1,5.4*3E
$BDGSA,A,3,06,07,,,,,,,,,,,6.3,3.1,5.4*24
$GPGSV,3,1,09,10,78,325,24,12,36,064,,14,26,307,,18,67,146,27*71
$GPGSV,3,2,09,21,15,188,,24,13,043,,25,55,119,,31,36,247,30*7F
$GPGSV,3,3,09,32,42,334,*43
$BDGSV,1,1,02,06,68,055,27,07,82,211,31*6A
$GNRMC,084852.000,A,2236.9453,N,11408.4790,E,0.53,292.44,141216,,,A*7
5
$GNVTG,292.44,T,,M,0.53,N,0.98,K,A*2D
$GNZDA,084852.000,14,12,2016,00,00*48
$GPTXT,01,01,01,ANTENNA OK*35
数据里面我们看到三种数据类型
GN、GP、BD 分别代表双模模式、GPS 模式、北斗模式

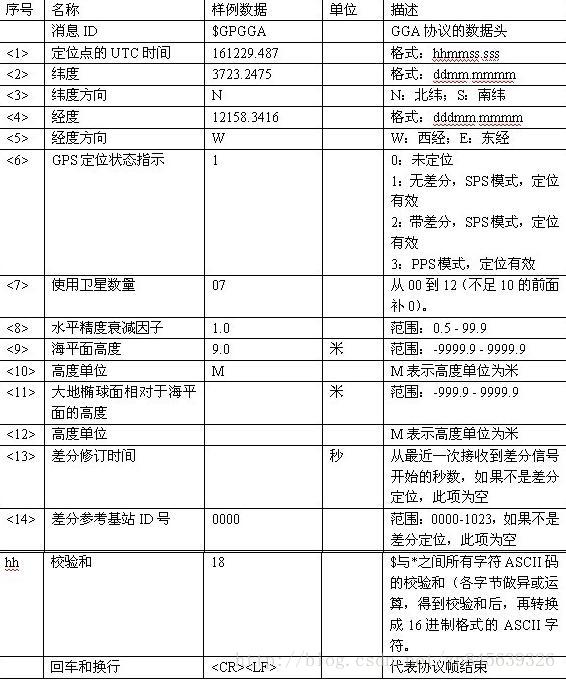

(1) $GPGGA （GPS 定位信息）

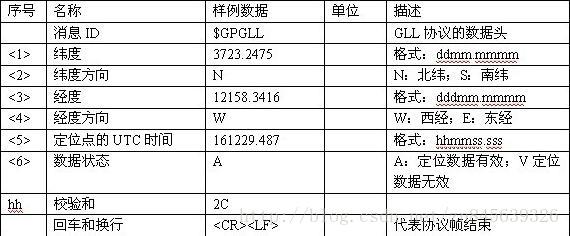

(2) $GPGLL （地理定位信息）

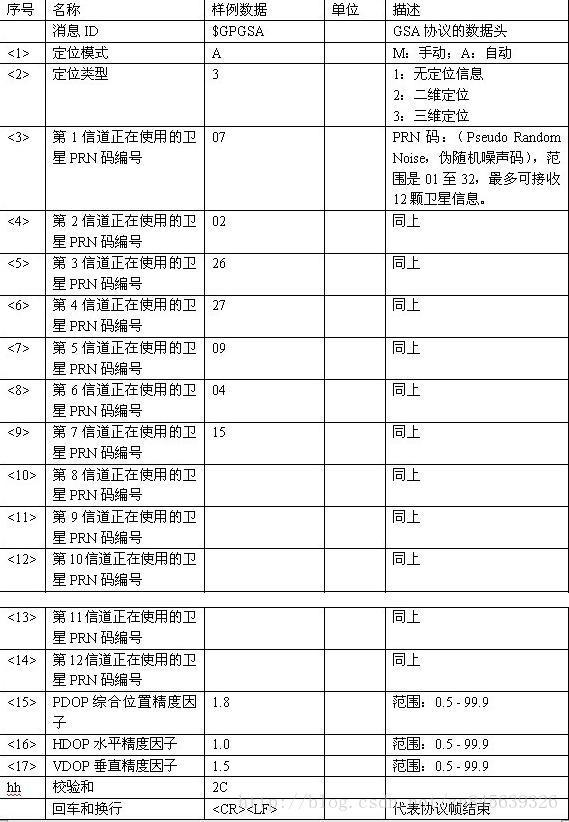

(3)$GPGSA （当前卫星信息）

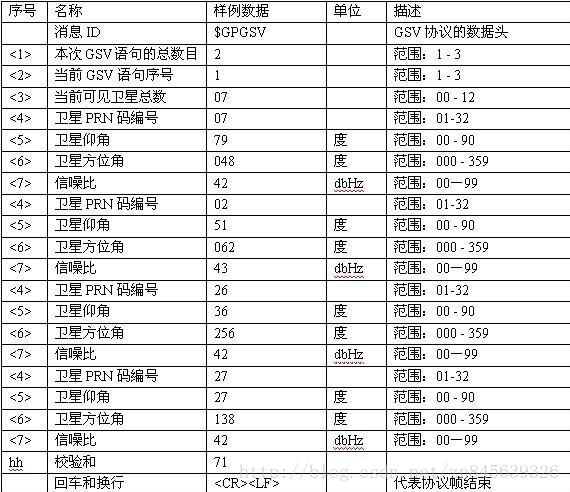

(4) $GPGSV（可见卫星信息）

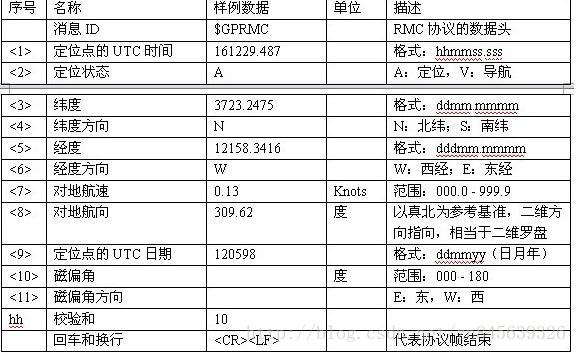

(5) $GPRMC（最简定位信息）
这个可用信息较多

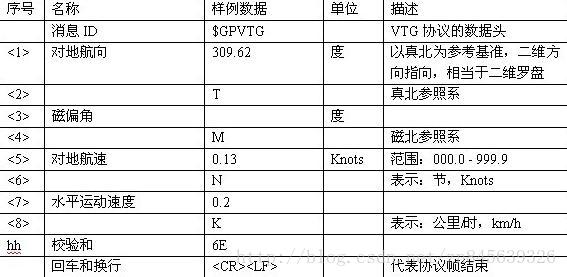

(6) $GPVTG（地面速度信息）
（7）天线状态输出
$GPTXT,01,01,01,ANTENNA OK*35
Ok 代表天线已经检测到，open 代表天线断开。
关于热启动温启动冷启动的阐述
冷启动是指在一个陌生的环境下启动GPS 直到GPS 和周围卫星联系并且计算出
坐标的启动过程。以下几种情况开机均属冷启动：
1、初次使用时；
2、电池耗尽导致星历信息丢失时；
3、关机状态下将接收机移动1000 公里以上距离。也就是说冷启动是通过硬件方
式的强制性启动，因为距离上次操作GPS 已经把内部的定位信息清除掉，GPS 接
收机失去卫星参数，或者已经存在的参数和实际接收到卫星参数相差太多，导致
导航仪无法工作，必须重新获得卫星提供的坐标数据，所以说车辆从地库里启动
导航百分百算冷启动，这也是从地库出来搜星时间长的原因。
温启动是指距离上次定位时间超过2 个小时的启动，搜星定位时间介于冷启动和
热启动之间。如果您前一日使用过GPS 定位，那么次日的第一次启动就属于温启
动，启动后会显示上次的位置信息。因为上次关机前的经纬度和高度已知，但由
于关机时间过长，星历发生了变化，以前的卫星接受不到了，参数中的若干颗卫
星已经和GPS 接收机失去了联系，需要继续搜星补充位置信息，所以搜星的时间
要长于热启动，短于冷启动。
热启动是指在上次关机的地方没有过多移动启动GPS，但距离上次定位时间必须
小于2
GPS解析程序：
#define GpsSerial Serial
#define DebugSerial Serial
int L = 13; //LED指示灯引脚
struct
{
char GPS_Buffer[80];
bool isGetData; //是否获取到GPS数据
bool isParseData; //是否解析完成
char UTCTime[11]; //UTC时间
char latitude[11]; //纬度
char N_S[2]; //N/S
char longitude[12]; //经度
char E_W[2]; //E/W
bool isUsefull; //定位信息是否有效
} Save_Data;
const unsigned int gpsRxBufferLength = 600;
char gpsRxBuffer[gpsRxBufferLength];
unsigned int ii = 0;
void setup() //初始化内容
{
GpsSerial.begin(9600); //定义波特率9600，和我们店铺的GPS模块输出的波特率一致
DebugSerial.begin(9600);
DebugSerial.println("ILoveMCU.taobao.com");
DebugSerial.println("Wating...");
Save_Data.isGetData = false;
Save_Data.isParseData = false;
Save_Data.isUsefull = false;
}
void loop() //主循环
{
gpsRead(); //获取GPS数据
parseGpsBuffer();//解析GPS数据
printGpsBuffer();//输出解析后的数据
// DebugSerial.println("\r\n\r\nloop\r\n\r\n");
}
void errorLog(int num)
{
DebugSerial.print("ERROR");
DebugSerial.println(num);
while (1)
{
digitalWrite(L, HIGH);
delay(300);
digitalWrite(L, LOW);
delay(300);
}
}
void printGpsBuffer()
{
if (Save_Data.isParseData)
{
Save_Data.isParseData = false;
DebugSerial.print("Save_Data.UTCTime = ");
DebugSerial.println(Save_Data.UTCTime);
if(Save_Data.isUsefull)
{
Save_Data.isUsefull = false;
DebugSerial.print("Save_Data.latitude = ");
DebugSerial.println(Save_Data.latitude);
DebugSerial.print("Save_Data.N_S = ");
DebugSerial.println(Save_Data.N_S);
DebugSerial.print("Save_Data.longitude = ");
DebugSerial.println(Save_Data.longitude);
DebugSerial.print("Save_Data.E_W = ");
DebugSerial.println(Save_Data.E_W);
}
else
{
DebugSerial.println("GPS DATA is not usefull!");
}
}
}
void parseGpsBuffer()
{
char *subString;
char *subStringNext;
if (Save_Data.isGetData)
{
Save_Data.isGetData = false;
DebugSerial.println("**************");
DebugSerial.println(Save_Data.GPS_Buffer);
for (int i = 0 ; i <= 6 ; i++)
{
if (i == 0)
{
if ((subString = strstr(Save_Data.GPS_Buffer, ",")) == NULL)
errorLog(1); //解析错误
}
else
{
subString++;
if ((subStringNext = strstr(subString, ",")) != NULL)
{
char usefullBuffer[2];
switch(i)
{
case 1:memcpy(Save_Data.UTCTime, subString, subStringNext - subString);break; //获取UTC时间
case 2:memcpy(usefullBuffer, subString, subStringNext - subString);break; //获取UTC时间
case 3:memcpy(Save_Data.latitude, subString, subStringNext - subString);break; //获取纬度信息
case 4:memcpy(Save_Data.N_S, subString, subStringNext - subString);break; //获取N/S
case 5:memcpy(Save_Data.longitude, subString, subStringNext - subString);break; //获取纬度信息
case 6:memcpy(Save_Data.E_W, subString, subStringNext - subString);break; //获取E/W
default:break;
}
subString = subStringNext;
Save_Data.isParseData = true;
if(usefullBuffer[0] == 'A')
Save_Data.isUsefull = true;
else if(usefullBuffer[0] == 'V')
Save_Data.isUsefull = false;
}
else
{
errorLog(2); //解析错误
}
}
}
}
}
void gpsRead() {
while (GpsSerial.available())
{
gpsRxBuffer[ii++] = GpsSerial.read();
if (ii == gpsRxBufferLength)clrGpsRxBuffer();
}
char* GPS_BufferHead;
char* GPS_BufferTail;
if ((GPS_BufferHead = strstr(gpsRxBuffer, "$GPRMC,")) != NULL || (GPS_BufferHead = strstr(gpsRxBuffer, "$GNRMC,")) != NULL )
{
if (((GPS_BufferTail = strstr(GPS_BufferHead, "\r\n")) != NULL) && (GPS_BufferTail > GPS_BufferHead))
{
memcpy(Save_Data.GPS_Buffer, GPS_BufferHead, GPS_BufferTail - GPS_BufferHead);
Save_Data.isGetData = true;
clrGpsRxBuffer();
}
}
}
void clrGpsRxBuffer(void)
{
memset(gpsRxBuffer, 0, gpsRxBufferLength); //清空
ii = 0;
}
