功能概述

Q系列IP地址配置分为两种情况，一：是CPU自带网口的配置，二：是网络模块的配置。

一、自带网口配置

1.    通过GX Work2软件下载PLC程序。

2.    在工程栏中双击打开参数中的PLC参数选项。

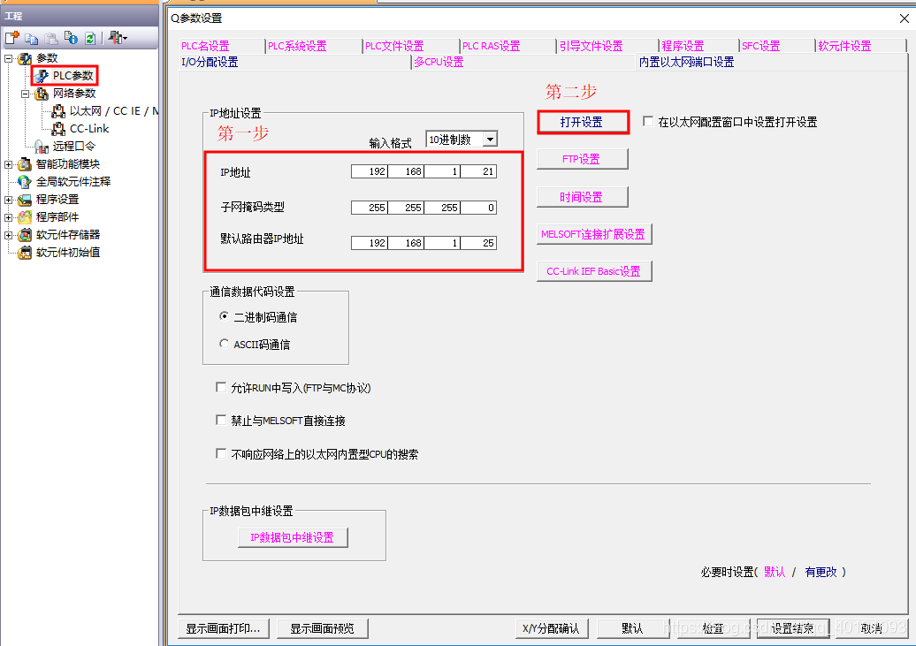

3.    在Q参数设置框中选择内置以太网端口设置，如下图:

第一步：

对IP地址、子网掩码、默认路由器IP地址配置


第二步：

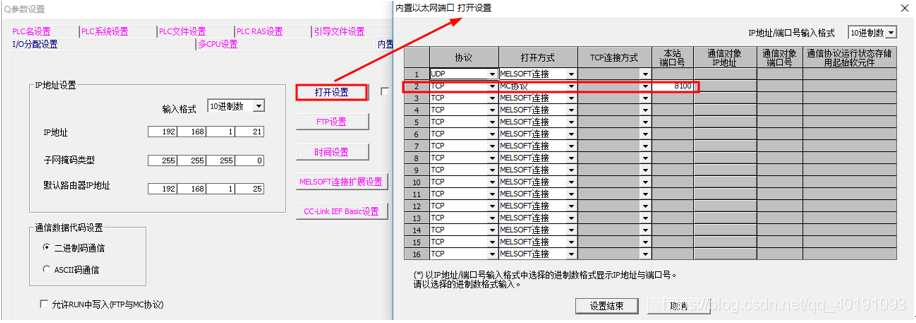

点开打开设置，配置如下图：

选择TCP协议、MC协议，端口号可自行更改，站号默认为0，完成后点击设置结束，Q参数设置框中也点击设置结束，然后下载到PLC并重启PLC即可。

二、    网络模块配置

1.    通过GX Work2软件下载PLC程序。

2.    在工程栏中双击打开网络参数中的以太网/CC IE/MELSECNET选项。

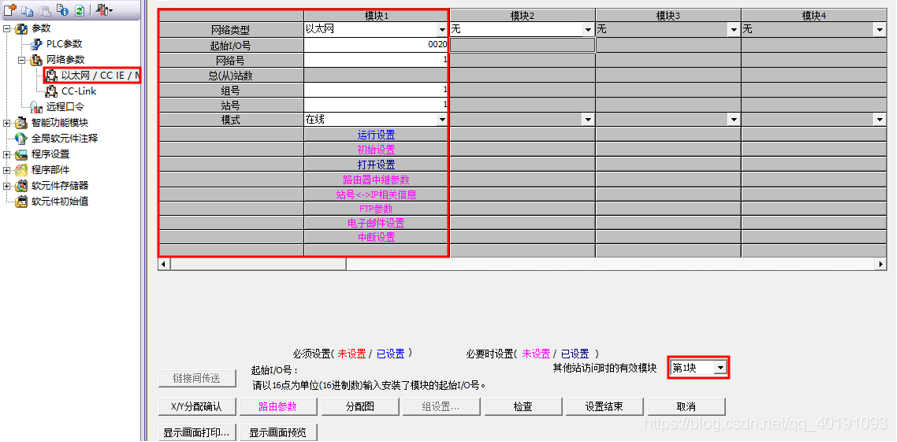

3.    网络类型选择以太网，对起始IO号、网络号、组号、站号及其他站访问时的有效模块进行配置，如下图：

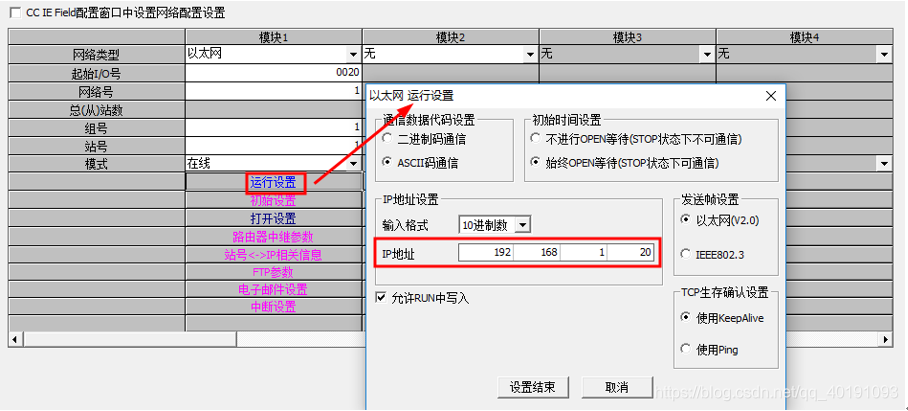

4.    打开进行设置进行IP地址配置，如下图：

端口号默认为5002，配置完成后点击设置结束，网络参数栏也点击设置结束后下载到PLC并重启PLC即可。
