  Definition：


  VCC：C=circuit 表示电路的意思, 即接入电路的电压。

  GND：在电路里常被定为电压参考基点。

  VDD：D=device 表示器件的意思, 即器件内部的工作电压

  VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。

  VDDA 为所有的模拟电路部分供电，包括：

  ADC 模块，复位电路，PVD（可编程电压监测器），PLL，上电复位（POR）和掉电复位

  （PDR）模块，控制 VBAT 切换的开关等。即使不 使用 ADC 功能，也需要连接 VDDA，强烈建

  议 VDD 和 VDDA 使用同一个电源供电。

  VSSA：独立的电源地

  VREF:为了确保输入为低压时获得更好精度，用户可以连接一个独立的外部参考电压

  ADC 到 VREF+和 VREF-脚上。在 VREF+的电压范围为 2.4V～VDDA。

  VBAT:VBAT 脚也为 RTC、 LSE 振荡器和 PC13 至 PC15 供电，这保证当主要电源被切断时

  RTC 能继续工作。切换到 VBAT 供电由复位模块中的掉电复位功能控制。如果应用中没有使

  用外部电池， VBAT 必须连接到 VDD 引脚上。

  ** Note：**

1. VDD 与 VDDA 之间的电压差不能超过 300mV，VDD 与 VDDA 应该同时上电或调电。
2. 对于数字电路来说，VCC 是电路的供电电压,VDD 是芯片的工作电压(通常 Vcc>Vdd)，

   VSS 是接地点。

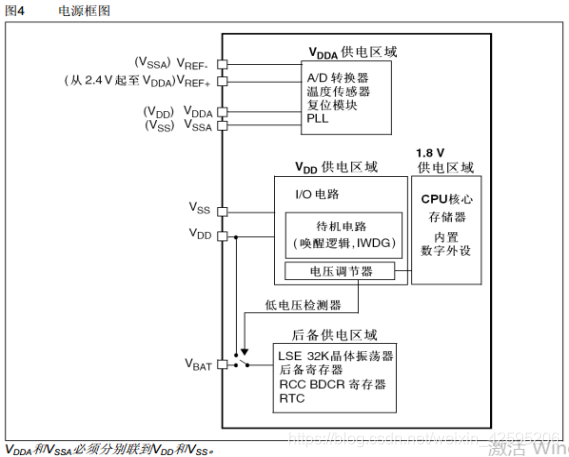

   – 框图理解：


如叙述有问题请批评指正。
