手把手教你搭建SpringCloud项目（十三）集成Gateway新一代服务网关

Spring Cloud全集文章目录：

文章继续更新中，欢迎点赞关注！

Gateway简介

1、什么是API 网关？

是作为一个 API 架构，用来保护、增强和控制对于 API 服务的访问。API 网关是一个处于应用程序或服务（提供 REST API 接口服务）之前的系统，用来管理授权、访问控制和流量限制等，这样 REST API 接口服务就被 API 网关保护起来，对所有的调用者透明。因此，隐藏在 API 网关后面的业务系统就可以专注于创建和管理服务，而不用去处理这些策略性的基础设施。

2、API 网关都有哪些职能？

3、API 网关的分类与功能？

4、Gateway是什么

Spring Cloud Gateway是Spring官方基于Spring 5.0，Spring Boot 2.0和Project Reactor等技术开发的网关，Spring Cloud Gateway旨在为微服务架构提供一种简单而有效的统一的API路由管理方式。Spring Cloud Gateway作为Spring Cloud生态系中的网关，目标是替代ZUUL，其不仅提供统一的路由方式，并且基于Filter链的方式提供了网关基本的功能，例如：安全，监控/埋点，和限流等。

5. 为什么用Gateway

Spring Cloud Gateway 可以看做是一个 Zuul 1.x 的升级版和代替品，比 Zuul 2 更早的使用 Netty 实现异步 IO，从而实现了一个简单、比 Zuul 1.x 更高效的、与 Spring Cloud 紧密配合的 API 网关。

Spring Cloud Gateway 里明确的区分了 Router 和 Filter，并且一个很大的特点是内置了非常多的开箱即用功能，并且都可以通过 SpringBoot 配置或者手工编码链式调用来使用。

比如内置了 10 种 Router，使得我们可以直接配置一下就可以随心所欲的根据 Header、或者 Path、或者 Host、或者 Query 来做路由。

比如区分了一般的 Filter 和全局 Filter，内置了 20 种 Filter 和 9 种全局 Filter，也都可以直接用。当然自定义 Filter 也非常方便。

6、最重要的几个概念

Route(路由)：这是网关的基本构建块，它由一个ID，一个URI，一组断言和一组过滤器定义。如果断言为真，则路由匹配。

Predicate（断言）：输入类类是一个ServerWebExchange。我们可以使用它来匹配来自HTTP请求的任何内容，例如headers。如果请求与断言相匹配则进行路由。

Filter（过滤器）：Spring框架中GatewayFilter的实例，使用过滤器，可以在请求被路由前或者后对请求进行修改。

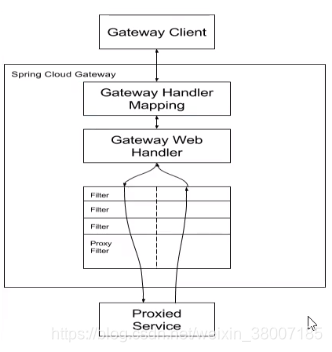

7、工作流程

客户端向Spring Cloud Gateway发出请求，然后在Gateway Hander Mapping中找到与请求相匹配的路由，将其发送到Gateway Web Handler。

Handler在通过指定的过滤器链来将请求发送到我们实际的服务业务逻辑，然后返回。过滤器之间用虚线分是因为过滤器可能会在发送代理请求之间（“pre”）或之后(“post”)执行业务逻辑。

Filter在“pre”类型的过滤器可以做参数校验、权限校验、流量监控、协议转换等。在“post”类型的过滤器中可以做响应内容、响应头的修改，日志的输出，流量监控等有着非常重要的作用。

主要核心就是路由转发+执行过滤器链

二、入门配置

新建module，服务名称为cloud-gateway-gateway9527，修改pom.xml文件，主要还是新增了gateway的依赖。

采坑提示

，不要引入web依赖，不然会报错，项目都起不来。如下图：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>mcroservice</artifactId>
        <groupId>com.study.springcloud</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-gateway-gateway9527</artifactId>
    <dependencies>
        <!--gateway-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <!-- eureka-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>
    <!--  通用包-->
        <dependency>
            <groupId>com.study.springcloud</groupId>
            <artifactId>cloud-api-commons</artifactId>
            <version>${project.version}</version>
        </dependency>

        <!--监控-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>

    </dependencies>

</project>

新建yml配置文件，如下图：

server:
  port: 9527

spring:
  application:
    name: cloud-gateway
eureka:
  instance:
    hostname: cloud-gateway-service
  client: #服务提供者provider注册进eureka服务列表内
    service-url:
      register-with-eureka: true
      fetch-registry: true
      defaultZone: http://eureka7001.com:7001/eureka

新建主启动类，如下图：

package com.buba.springcloud.gateway;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;

@SpringBootApplication
@EnableEurekaClient
public class GatewayMain {
    public static void main(String[] args) {
        SpringApplication.run(GatewayMain.class,args);
    }
}

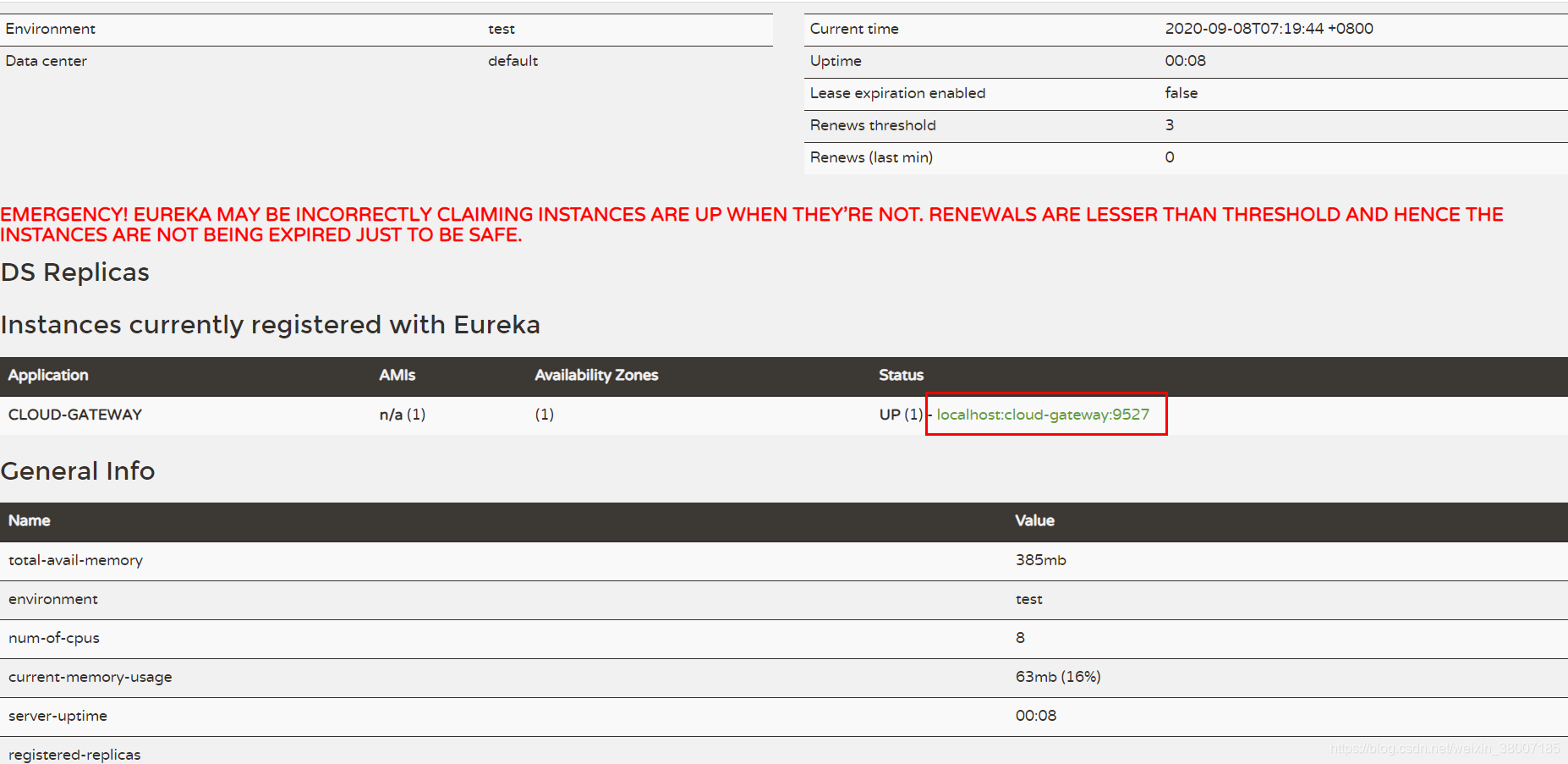

那接下去启动Eureka7001服务和我们新建的Gateway的网关服务，看看网关服务是否成功注册到Eureka注册中心？

可以看到网关Gateway成功的注册了注册中心，那网关如何做映射呢？那我们以cloud-provide-payment生产者服务为例来映射一下。打开PaymentControler控制层，对get和lb两个方法做进行演示，因为我们之前访问都是

http://localhost:8001/payment/get/1

的访问，但是我们访问的时候是将我们的端口8001，暴露在了外边，不安全，但是我们不想暴露真的

8001

端口号，希望在外面8001外边包上一层我们的Gateway的端口9527，这就需要在yml配置新增路由配置。如下图：

server:
  port: 9527

spring:
  application:
    name: cloud-gateway
  cloud:
    gateway:
      routes:
        - id: payment_route # 路由的id,没有规定规则但要求唯一,建议配合服务名
         #匹配后提供服务的路由地址
          uri: http://localhost:8001
          predicates:
            - Path=/payment/get/** # 断言，路径相匹配的进行路由
        - id: payment_route2
          uri: http://localhost:8001
          predicates:
            Path=/payment/lb/** #断言,路径相匹配的进行路由

eureka:
  instance:
    hostname: cloud-gateway-service
  client:
    fetch-registry: true
    register-with-eureka: true
    service-url:
      defaultZone: http://eureka7001.com:7001/eureka/

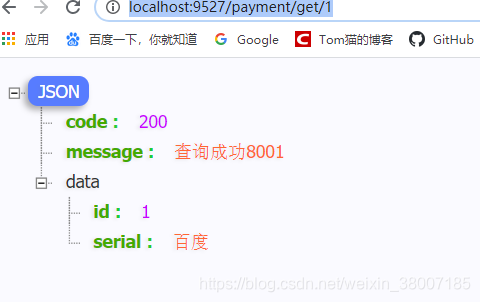

然后我们访问

http://localhost:9527/payment/get/1

，可以成功访问，说明我们的网关的路由和断言就配置成功啦！如下图：

我们现在配置的是YML进行配置的，还有一种配置方案就是通过硬编码的方式。就是代码中注入RouteLocator的Bean，是为了解决YML文件配置太多，文件太大的问题。那就开始撸起来吧！我们只要演示通过9527网关访问到外网的百度新闻网址。

新建一个config配置文件,如下图：

package com.buba.springcloud.gateway.config;

import org.springframework.cloud.gateway.route.RouteLocator;
import org.springframework.cloud.gateway.route.builder.RouteLocatorBuilder;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

/**
 * 配置了一个id为routr-name的路由规则
 * 当访问地址http://localhost:9527/guonei时会自动转发到http://news.baidu.com/guonei
 * */
@Configuration
public class GateWayConfig
{
    @Bean
    public RouteLocator customRouteLocator(RouteLocatorBuilder routeLocatorBuilder){
        RouteLocatorBuilder.Builder routes = routeLocatorBuilder.routes();
        routes.route("patn_route_buba",r -> r.path("/guonei").uri("http://news.baidu.com/guonei")).build();
        return routes.build();
    }
}

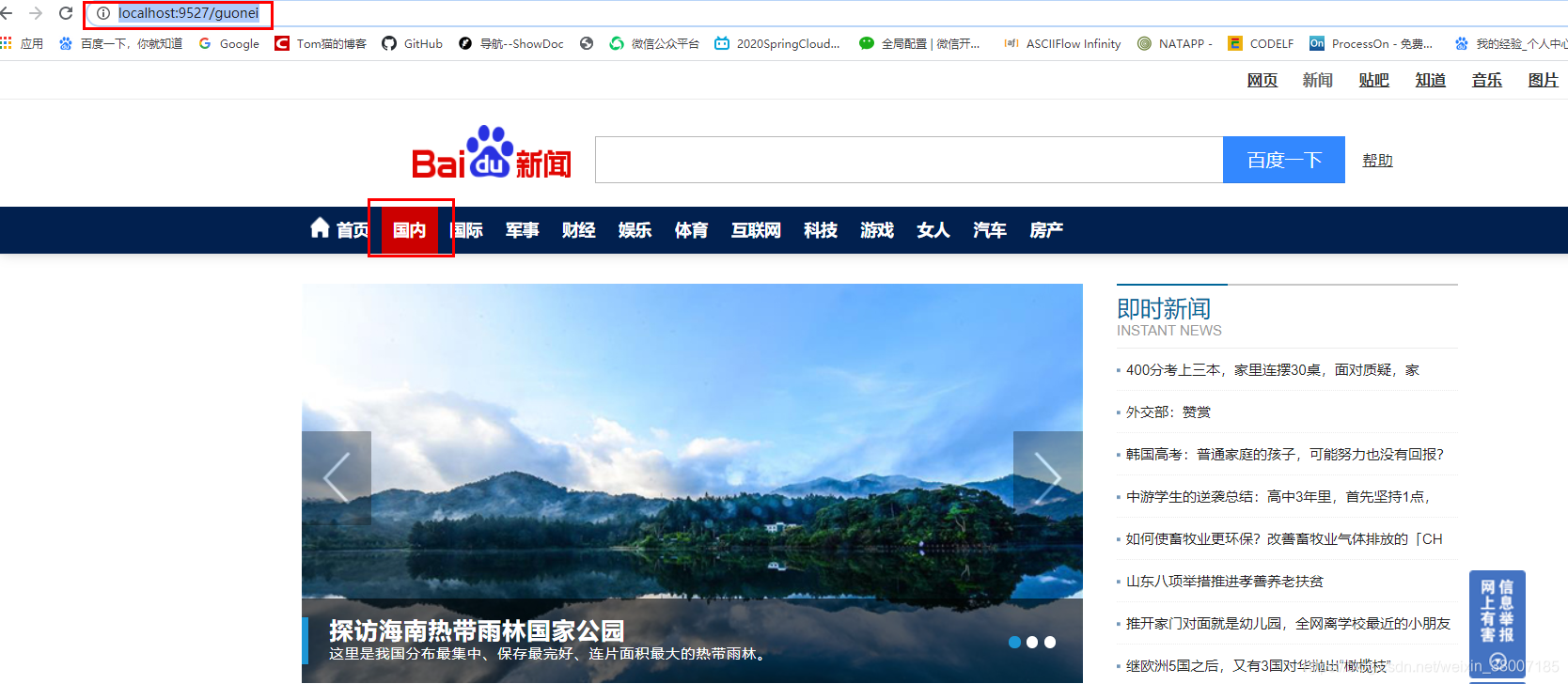

配置完毕，重新启动服务，我们访问

http://localhost:9527/guonei

，可以成功转发到如下界面，说明我们GateWay通过编码的方式进行路由的映射配置。

三、实现动态路由

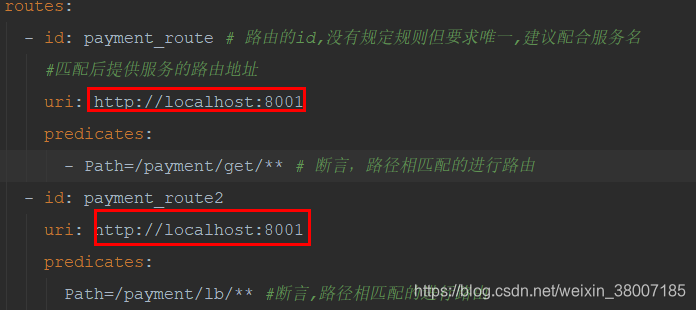

看我们的YML配置文件，我们配置的是http://localhost:8001是写死的，但是在我们微服务中生产者服务是不可能有一台机器的，所以说必须要进行负载均衡的配置。

默认情况下Gateway会根据注册中心注册的服务列表，以注册中心上微服务名为路径创建动态路由进行转发，从而实现动态路由的功能。那我们就需要修改Gateway的YML配置文件，开启从注册中心动态创建路由的功能，利用微服务名称进行路由，匹配后提供服务的路由地址修改为生产者的服务名称，具体配置如下图：

server:
  port: 9527
spring:
  application:
    name: cloud-gateway
  cloud:
    gateway:
      discovery:
        locator:
          enabled: true # 开启从注册中心动态创建路由的功能，利用微服务名称j进行路由
      routes:
        - id: payment_route # 路由的id,没有规定规则但要求唯一,建议配合服务名
          #匹配后提供服务的路由地址
          #uri: http://localhost:8001
          uri: lb://MCROSERVICE-PAYMENT
          predicates:
            - Path=/payment/get/** # 断言，路径相匹配的进行路由
        - id: payment_route2
          #uri: http://localhost:8001
          uri: lb://MCROSERVICE-PAYMENT
          predicates:
            Path=/payment/lb/** #断言,路径相匹配的进行路由
eureka:
  instance:
    hostname: cloud-gateway-service
  client:
    fetch-registry: true
    register-with-eureka: true
    service-url:
      defaultZone: http://eureka7001.com:7001/eureka/

为了测试负载均衡，我们需要启动Eureka7001，启动生产者服务8001和8002，启动Gateway服务，要记得在8002服务中也加上返回端口的lb方法。成功的实现了负载均衡。测试如下：

四、常用的Predicate断言

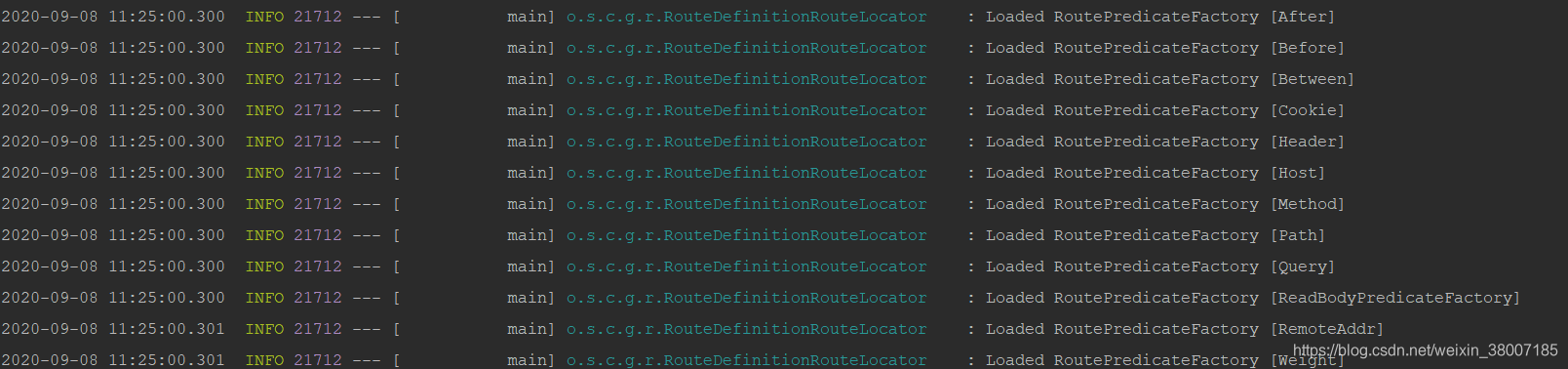

我们启动我们的cloud-gateway-gateway9527的服务，可以看到控制台有如下的界面：

Spring Cloud Gateway将路由匹配作为Spring WebFlux HandlerMapping基础框架的一部分，它包含许多内置的RoutePredicateFactory，所有这些Predicate都与HTTP请求的不同属性匹配。多个Route Predicate工厂进行组合。Spring Cloud Gateway 创建Route对象时，使用RoutePredicateFactory创建Predicate对象，Predicate对象可以赋值给Route，Spring Cloud Gateway包含许多内置的Route Predicate Factoriess。所有的这些谓词都匹配HTTP的不同属性。多种谓工厂可以组合，并通过逻辑and。

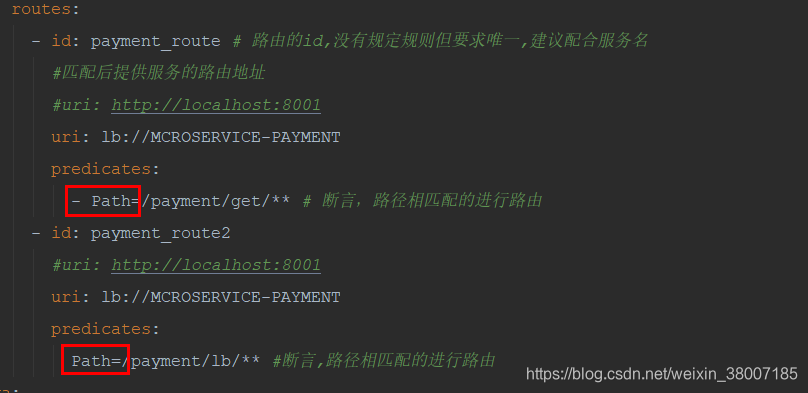

然后在我们的YML的配置文件也可以看到路由配置，我们使用的是path，就是请求的Path（路径）匹配配置值。如下图：

我们常用的路由配置，就是为了实现一组匹配规则，让请求过来找到对应的Route进行处理。如下图：

我们这里实例一下After，其他的差不多，我们先看一下官网是如何配置的，如下图：

红色区域我们可以看到是一串时间，官网使用的是国外的时间，那我们怎么才能使用到当前的时间呢，就使用如下的一个类，获取到我们当前国内的时间，默认的是上海。如下图：

package com.buba.test;

import java.time.ZonedDateTime;

public class T2 {
    public static void main(String[] args) {
        ZonedDateTime time =  ZonedDateTime.now();//使用默认时间
        System.out.println(time);


    }
}

得到时间后，我们进行配置YML文件，我们只配置payment/get的方法，如下图：

server:
  port: 9527
spring:
  application:
    name: cloud-gateway
  cloud:
    gateway:
      discovery:
        locator:
          enabled: true # 开启从注册中心动态创建路由的功能，利用微服务名称j进行路由
      routes:
        - id: payment_route # 路由的id,没有规定规则但要求唯一,建议配合服务名
          #匹配后提供服务的路由地址
          #uri: http://localhost:8001
          uri: lb://MCROSERVICE-PAYMENT
          predicates:
            - Path=/payment/get/** # 断言，路径相匹配的进行路由
            - After=2020-09-08T21:11:46.662+08:00[Asia/Shanghai] #断言在当前时间之后才可以访问
        - id: payment_route2
          #uri: http://localhost:8001
          uri: lb://MCROSERVICE-PAYMENT
          predicates:
            Path=/payment/lb/** #断言,路径相匹配的进行路由
eureka:
  instance:
    hostname: cloud-gateway-service
  client:
    fetch-registry: true
    register-with-eureka: true
    service-url:
      defaultZone: http://eureka7001.com:7001/eureka/

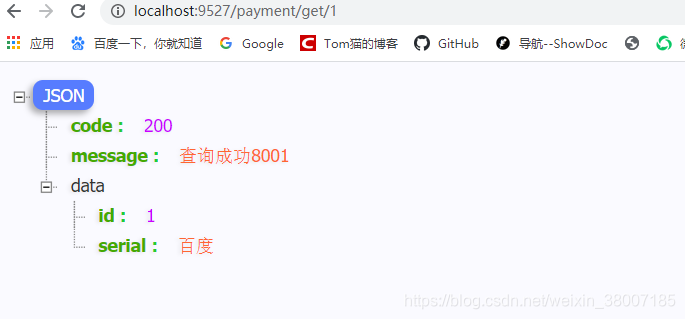

那我们先进行测试一下，现在是否可以访问成功，因为现在的时间肯定比配置的时间之后了，如下图：

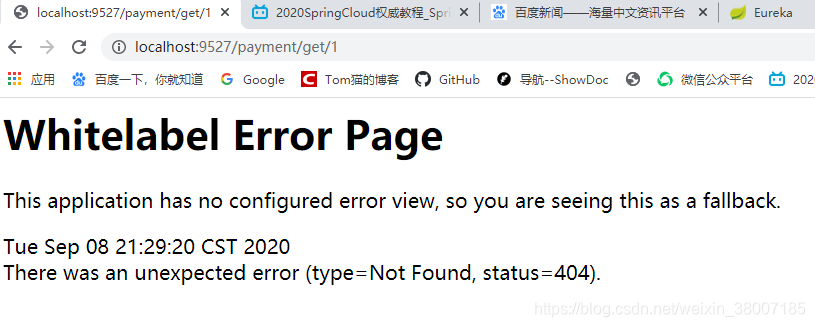

我们将时间进行修改一下，将时间推后一天，然后测试一下payment/get的方法，如下图：

可以看到配置之后就不可以访问了，像这个After，我们就可以上线新功能的时候使用，比如你公司上线是在晚上10点上线，你可以提前上线，然后等到设置的时间再生效。那我们测试一下没有配置After断言的payment/lb的方法，看看能否访问成功，如下图：

可以看到成功访问，说明我们的配置是没有问题的，11种断言的配置，大家可以根据自己的需求进行配置。

五、Filter的使用

filter是Gateway的三大核心之一，路由过滤器可用于修改进入HTTP请求和返回的HTTP响应，路由过滤器只能指定路由进行使用。Gateway内置了多种路由过滤器，他们都由GatewayFilter工程类来产生。

Filter的作用

当我们有很多个服务时，比如下图中的user-service、goods-service、sales-service等服务，客户端请求各个服务的Api时，每个服务都需要做相同的事情，比如鉴权、限流、日志输出等。

对于这样重复的工作，有没有办法做的更好，答案是肯定的。在微服务的上一层加一个全局的权限控制、限流、日志输出的Api Gatewat服务，然后再将请求转发到具体的业务服务层。这个Api Gateway服务就是起到一个服务边界的作用，外接的请求访问系统，必须先通过网关层。

Filter的生命周期

Spring Cloud Gateway同zuul类似，生命周期只有pre和post。在路由处理之前，需要经过“pre”类型的过滤器处理，处理返回响应之后，可以由“post”类型的过滤器处理。在“pre”类型的过滤器可以做参数校验、权限校验、流量监控、日志输出、协议转换等，在“post”类型的过滤器中可以做响应内容、响应头的修改，日志的输出，流量监控等。

比如上图中的user-service，收到业务服务的响应之后，再经过“post”类型的filter处理，最后返回响应到客户端。

与zuul不同的是，filter除了分为“pre”和“post”两种方式的filter外，在Spring Cloud Gateway中，filter从作用范围可分为另外两种，一种是针对于单个路由的gateway filter，它在配置文件中的写法同predict类似；另外一种是针对于所有路由的global gateway filer。现在从作用范围划分的维度来讲解这两种filter。

Spring Cloud Gateway的Filter种类分为GatewayFilter（单一的）和GlobalFilter（全局的）

Spring Cloud Gateway根据作用范围划分为GatewayFilter和GlobalFilter，二者区别如下：

GatewayFilter : 需要通过spring.cloud.routes.filters 配置在具体路由下，只作用在当前路由上或通过spring.cloud.default-filters配置在全局，作用在所有路由上。

GlobalFilter : 全局过滤器，不需要在配置文件中配置，作用在所有的路由上，最终通过GatewayFilterAdapter包装成GatewayFilterChain可识别的过滤器，它为请求业务以及路由的URI转换为真实业务服务的请求地址的核心过滤器，不需要配置，系统初始化时加载，并作用在每个路由上。

GatewayFilter介绍

GatewayFilter工厂同上一篇介绍的Predicate工厂类似，都是在配置文件application.yml中配置，遵循了约定大于配置的思想，只需要在配置文件配置GatewayFilter Factory的名称，而不需要写全部的类名，比如AddRequestHeaderGatewayFilterFactory只需要在配置文件中写AddRequestHeader，而不是全部类名。在配置文件中配置的GatewayFilter Factory最终都会相应的过滤器工厂类处理。

Spring Cloud Gateway 内置的过滤器工厂一览表如下：

每一个过滤器工厂在官方文档都给出了详细的使用案例，现在的版本有30种，

点击查看官网

，如果不清楚的还可以在org.springframework.cloud.gateway.filter.factory看每一个过滤器工厂的源码。在我们实际的开发过程中，一般

GatewayFilter是无法满足的，就需要我们自定义过滤器。

那下面我们自己开始自义定过滤器吧！

主要就是实现实现这两个接口GlobalFilter, Ordered,然后实现具体的业务逻辑，如下图：

package com.buba.springcloud.gateway.filter;

import lombok.extern.slf4j.Slf4j;
import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.core.Ordered;
import org.springframework.http.HttpStatus;
import org.springframework.stereotype.Component;
import org.springframework.web.server.ServerWebExchange;
import reactor.core.publisher.Mono;

import java.util.Date;

@Component
@Slf4j
public class MyLogGatewatFilter implements GlobalFilter, Ordered {
    //你要访问我时候需要一个指定的用户名才能进行访问，
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        log.info("************come in MyLogGatewatFilter "+ new Date());
        //判断是否携带uname的key
        String uname = exchange.getRequest().getQueryParams().getFirst("uname");
        //非法用户请离开
        if(uname==null){
            log.info("************用户名为null，非法用户");
            exchange.getResponse().setStatusCode(HttpStatus.NOT_ACCEPTABLE);
            return exchange.getResponse().setComplete();
        }
        //合法用户进行下一个过滤链进行过滤验证
        return chain.filter(exchange);
    }
    //这个0数字代表加载过滤器的顺序，就是越小优先级越高，因为是全局的，所以必须是第一位的。
    @Override
    public int getOrder() {
        return 0;
    }
}

该过滤器主要是要访问的路径，需要携带参数uname，如果不携带自己就会校验不合法，会报错，无法访问，只有写单且合法才会访问成功，我们访问

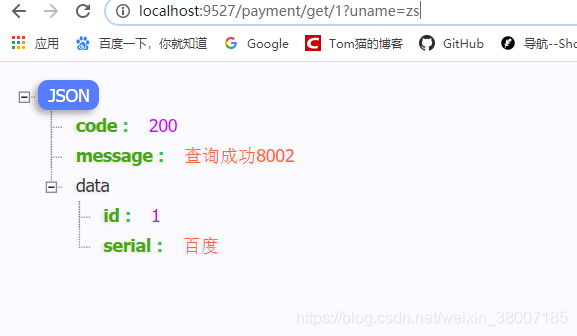

http://localhost:9527/payment/get/1?uname=zs

进行测试，成功如下图：

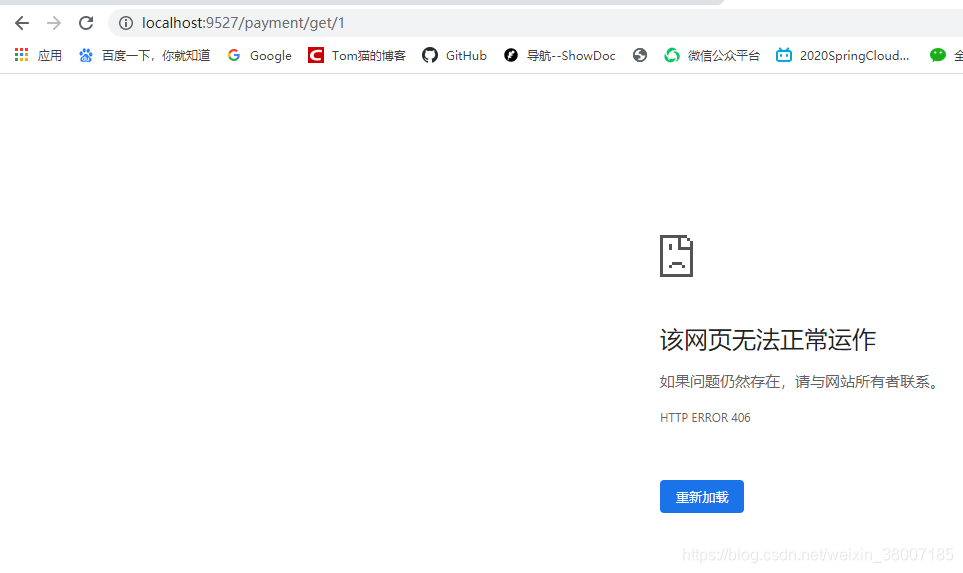

然后不带参数进行访问，失败如下图：

GlobalFilter介绍

Spring Cloud Gateway框架内置的GlobalFilter如下：


上图中每一个GlobalFilter都作用在每一个router上，能够满足大多数的需求。但是如果遇到业务上的定制，可能需要编写满足自己需求的GlobalFilter。在下面的案例中将讲述如何编写自己GlobalFilter，该GlobalFilter会校验请求中是否包含了请求参数“token”，如何不包含请求参数“token”则不转发路由，否则执行正常的逻辑。代码如下：


public class TokenFilter implements GlobalFilter, Ordered {

    Logger logger=LoggerFactory.getLogger( TokenFilter.class );
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        String token = exchange.getRequest().getQueryParams().getFirst("token");
        if (token == null || token.isEmpty()) {
            logger.info( "token is empty..." );
            exchange.getResponse().setStatusCode(HttpStatus.UNAUTHORIZED);
            return exchange.getResponse().setComplete();
        }
        return chain.filter(exchange);
    }

    @Override
    public int getOrder() {
        return -100;
    }
}

在上面的TokenFilter需要实现GlobalFilter和Ordered接口，这和实现GatewayFilter很类似。然后根据ServerWebExchange获取ServerHttpRequest，然后根据ServerHttpRequest中是否含有参数token，如果没有则完成请求，终止转发，否则执行正常的逻辑。

然后需要将TokenFilter在工程的启动类中注入到Spring Ioc容器中，代码如下：


@Bean
public TokenFilter tokenFilter(){
        return new TokenFilter();
}

启动工程，使用curl命令请求：

 curl localhost:8081/customer/123

可以看到请没有被转发，请求被终止，并在控制台打印了如下日志：

2018-11-16 15:30:13.543  INFO 19372 --- [ctor-http-nio-2] gateway.TokenFilter                      : token is empty...

上面的日志显示了请求进入了没有传“token”的逻辑。

我们Spring Cloud Gateway到这里就学习完毕了，so easy！

文章部分摘于方志朋，

点击查看原文

下一篇文章我们学习Spring Cloud Config分布式配置中心，文章持续更新，欢迎关注！
