DC48V电源2KV防雷滤波电路EMC方案

在这里插入图片描述

接口电路设计概述：

直流电源接口应用于直流输入输出接口DC48V。

本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计；同时兼容接口防雷设计；本方案防雷电路设计可通过IEC61000-4-5标准，共模2000KV，差摸1000KV的接口防雷测试。

1.电路滤波设计要点：

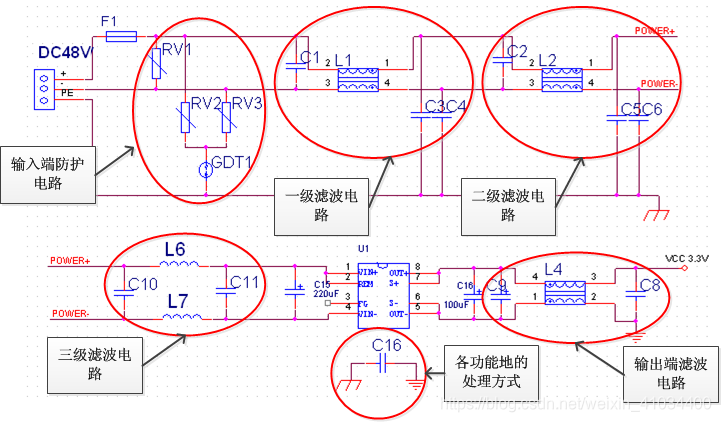

L1、C1、C3、C4组成第一级滤波电路。C1为差模滤波电容，主要滤除差模干扰，其滤波频段覆盖150kHz-500kHz。C3、C4为共模滤波电容，为共模干扰提供低阻抗回路，其滤波频段覆盖10MHz-30MHz。L1为共模滤波电感，对共模干扰进行抑制,其滤波频段覆盖10MHz-30MHz；

L2、C2、C5、C6组成第二级滤波电路。C2为差模滤波电容，主要滤除差模干扰其滤波频段覆盖150kHz-500kHz。C5、C6为共模滤波电容，为共模干扰提供低阻抗回路，其滤波频段覆盖10MHz-30MHz。L2为共模滤波电感，对共模干扰进行抑制,其滤波频段覆盖10MHz-30MHz；

L6、L7、C10、C11组成第三级滤波电路。C10、C11为差模滤波电容， L6、L7为差模电感，主要滤除差模干扰；

L4、C9、C8组成输出端滤波电路。C9为4.7uF的电解电容，主要针对低频噪声的滤波，其值可根据测试情况进行调整； C8为1000pF的小电容，主要针对高频噪声的滤波，其值可根据测试情况进行调整； L4为共模电感，主要滤除输出端共模干扰；

保护地与输出端负极通过1000pF的电容C16连接，主要为输出端干扰提供泄流路径；

2.电路防护设计要点

RV1、RV2、RV3、GDT1组成第一级防护电路，其中RV1进行差模防护、RV2、RV3、GDT1进行共模防护。

RV2、RV3、GDT1防护器件会导致绝缘耐压试验不能通过，当接口需要考虑绝缘耐压试验时建议去掉RV2、RV3、GDT1三个元器件。

3.特殊要求

电路中所有的电容要符合安规的要求，差模电容选取耐压值AC275V，共模电容选取Y电容；

保险丝F1位置要靠近接口放置。因压敏电阻失效模式为短路，可能会造成大电流，因此需要增加保险丝。

4.器件选型要点

电路中Y电容（C3、C4和C5、C6）容值选取范围为100pF~4700pF，典型值选取2200pF；

电路中X电容容值取值范围为0.1μF ~10μF，C1和C2典型值为0.22μF；C10和C11典型值选取0.68μF ；

L1、L2、L4为共模电感，感值取值范围为100μH~30mH，典型值选取15mH；

L6、L7为差模电感，感值取值范围为10μH ~1mH，典型取值选取47μH；

RV1、RV2、RV3压敏电阻选择压敏电压范围466V~616V，典型值选取550V，压敏电阻RV1的通流量(10次冲击)选择大于等于167A，压敏电阻RV2、RV3的通流量(10次冲击)选择大于等于167A；

GDT1气体放电管选择直流击穿电压为466V~616V，典型值选取550V，通流量选择大于等于167A。

以上元器件的取值后续可以根据实际的测试情况进行调整。
