PlantUML画类图+流程图+时序图+环境搭建简介

程序员难免要经常画流程图，状态图，时序图等。以前经常用 visio画，经常为矩形画多大，摆放在哪等问题费脑筋。有时候修改文字后，为了较好的显示效果不得不再去修改图形。今天介绍的工具是如何使用PlantUML 的插件画流程图，状态图，时序图等。这是一种程序员看了就会爱上的画图方式：自然，高效。

什么是 PlantUML，PlantUML 是一个画图脚本语言，用它可以快速地画出：

类图：

http://plantuml.com/class-diagram
流程图：

http://plantuml.com/activity-diagram-beta
时序图：

http://plantuml.com/sequence-diagram
用例图：

http://plantuml.com/use-case-diagram
状态图：

http://plantuml.com/state-diagram
组件图：

http://plantuml.com/component-diagram

0、前导：vscode 环境搭建 Plantuml和Markdown环境

（1）需要

①Java环境（PlantUML需要java环境）

②VSCode

③VSCode插件

※PlantUML （支持在VSCode中导出PlantUML）

※Markdown All in One（支持Markdown在VSCode中的使用，包括即时预览，快捷键，导出等命令）

④PlantUML Server（提供PlantUML 服务支持）

下载地址：https://github.com/plantuml/plantuml-server

可用Idea或者Eclipse导入项目，运行。支持maven,docker。

（2）使用

①在VSCode中新建Markdown文件，Markdown中写PlantUML语法为：

```plantuml
这里写plantuml
```

②快捷键Shift+Ctrl+P，打开VSCode命令栏，输入plantuml，可以看到导出的选项。

③完成

（3）无需启动server

经测试，VSCode中只需要安装PlantUML相关插件，就能渲染plantuml图形。

相关插件：

PlantUML

Markdown All In One

Markdown Preview Enhanced

（4）注意：

由于plantuml使用Graphviz来生成相关图形（只有序列图可以不依赖它），其它图形都需要，因此得安装它，否则生成图形失败，且报错。

PlantUML 是一个通过简单的脚本来绘制UML图表的一个工具。Graphviz 是一个更为通用的图表绘制语言，PlantUML中的部分图表需要调用Graphviz来绘制。

1、类图

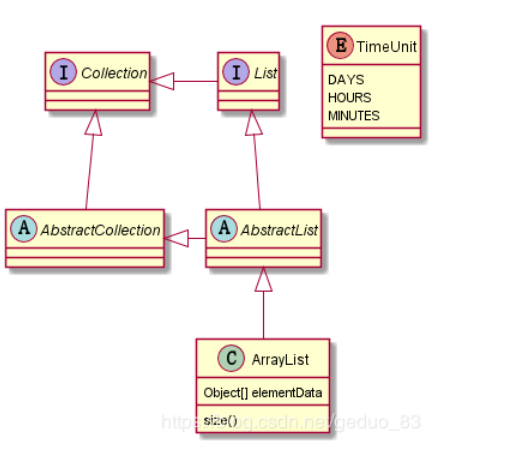

<示例1>
 @startuml

abstract class AbstractList
abstract AbstractCollection
interface List
interface Collection

List <|-- AbstractList
Collection <|-- AbstractCollection

Collection <|- List
AbstractCollection <|- AbstractList
AbstractList <|-- ArrayList

class ArrayList {
Object[] elementData
size()
}

enum TimeUnit {
DAYS
HOURS
MINUTES
}

@enduml

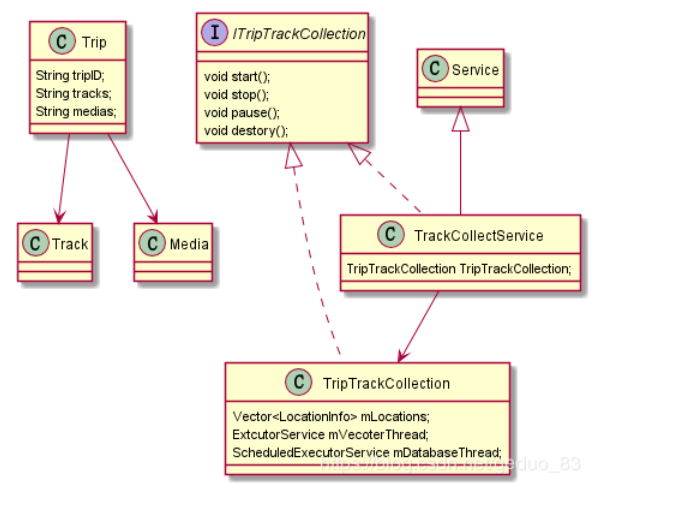

<示例2>
@startuml
class Track
class Media
class Trip{
   String tripID;
   String tracks;
   String medias;
}
Trip --> Track
Trip --> Media

interface ITripTrackCollection{
    void start();
    void stop();
    void pause();
    void destory();
}
class TripTrackCollection implements ITripTrackCollection{
    Vector<LocationInfo> mLocations;
    ExtcutorService mVecoterThread;
    ScheduledExecutorService mDatabaseThread;
}

class TrackCollectService extends Service implements ITripTrackCollection{
    TripTrackCollection TripTrackCollection;
}
TrackCollectService -->TripTrackCollection
@enduml

2、流程图

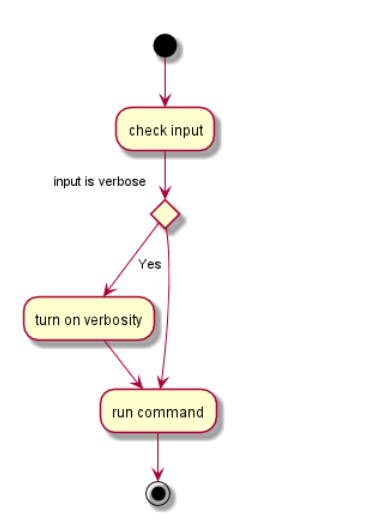

<示例1>
@startuml
(*)  --> "check input"
If "input is verbose" then
--> [Yes] "turn on verbosity"
--> "run command"
else
--> "run command"
Endif
-->(*)
@enduml

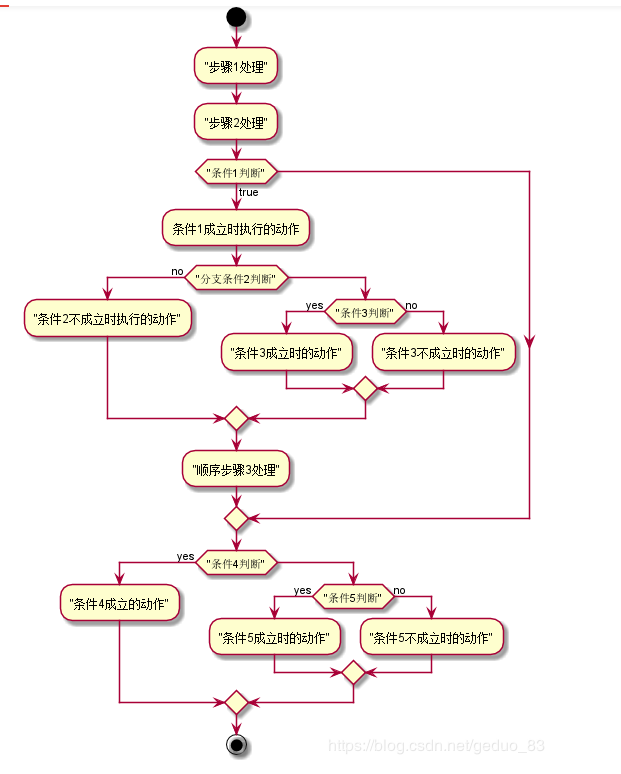

<示例2>
@startuml
start
:"步骤1处理";
:"步骤2处理";
if ("条件1判断") then (true)
    :条件1成立时执行的动作;
    if ("分支条件2判断") then (no)
        :"条件2不成立时执行的动作";
    else
        if ("条件3判断") then (yes)
            :"条件3成立时的动作";
        else (no)
            :"条件3不成立时的动作";
        endif
    endif
    :"顺序步骤3处理";
endif

if ("条件4判断") then (yes)
:"条件4成立的动作";
else
    if ("条件5判断") then (yes)
        :"条件5成立时的动作";
    else (no)
        :"条件5不成立时的动作";
    endif
endif
stop
@enduml

3、时序图

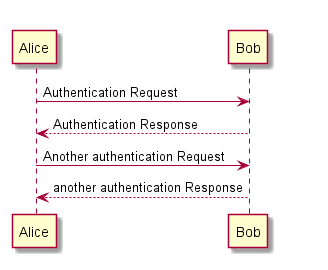

<示例1>

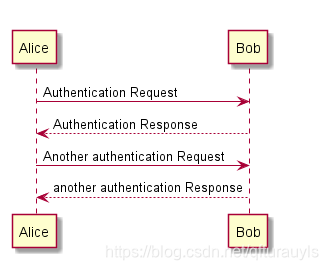

@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response
@enduml

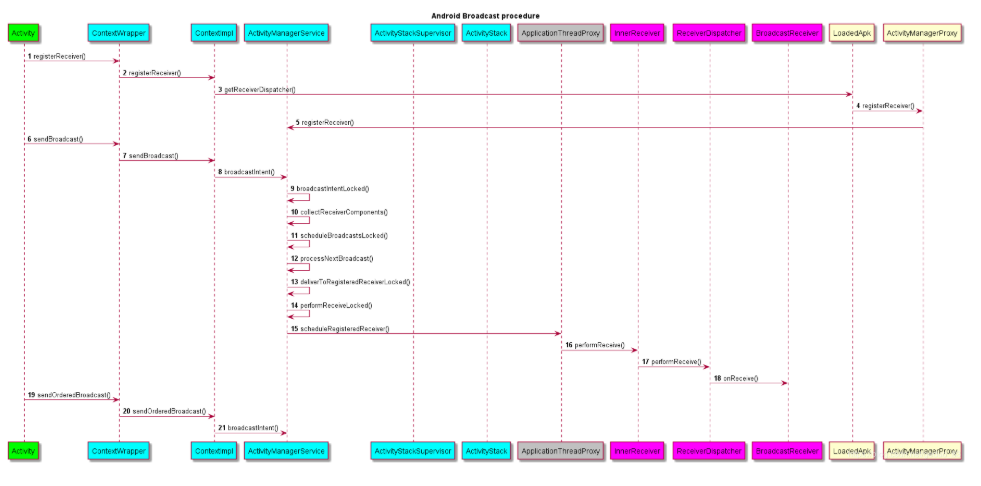

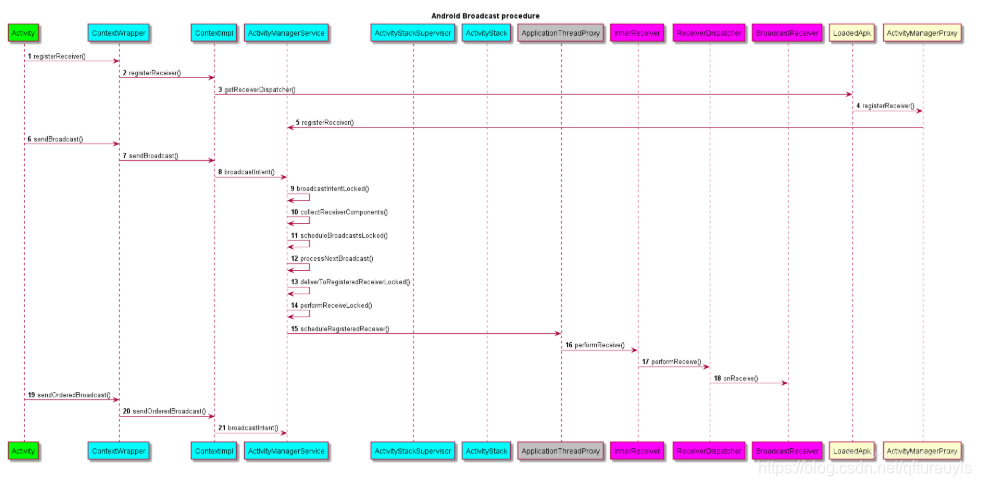

<示例2>
@startuml
title Android Broadcast procedure
participant Activity #Lime
participant ContextWrapper #Cyan
participant ContextImpl #Cyan
participant ActivityManagerService #Cyan
participant ActivityStackSupervisor #Cyan
participant ActivityStack #Cyan
participant ApplicationThreadProxy #Silver
participant InnerReceiver #Magenta
participant ReceiverDispatcher #Magenta
participant BroadcastReceiver #Magenta

autonumber
Activity -> ContextWrapper : registerReceiver()
ContextWrapper -> ContextImpl : registerReceiver()
ContextImpl -> LoadedApk : getReceiverDispatcher()
LoadedApk -> ActivityManagerProxy : registerReceiver()
ActivityManagerProxy -> ActivityManagerService : registerReceiver()

Activity -> ContextWrapper : sendBroadcast()
ContextWrapper -> ContextImpl : sendBroadcast()
ContextImpl -> ActivityManagerService: broadcastIntent()
ActivityManagerService -> ActivityManagerService : broadcastIntentLocked()
ActivityManagerService -> ActivityManagerService : collectReceiverComponents()
ActivityManagerService -> ActivityManagerService : scheduleBroadcastsLocked()
ActivityManagerService -> ActivityManagerService : processNextBroadcast()
ActivityManagerService -> ActivityManagerService : deliverToRegisteredReceiverLocked()
ActivityManagerService -> ActivityManagerService : performReceiveLocked()
ActivityManagerService -> ApplicationThreadProxy : scheduleRegisteredReceiver()
ApplicationThreadProxy -> InnerReceiver : performReceive()
InnerReceiver -> ReceiverDispatcher : performReceive()
ReceiverDispatcher -> BroadcastReceiver : onReceive()

Activity -> ContextWrapper : sendOrderedBroadcast()
ContextWrapper -> ContextImpl : sendOrderedBroadcast()
ContextImpl -> ActivityManagerService: broadcastIntent()
@enduml

4、状态图

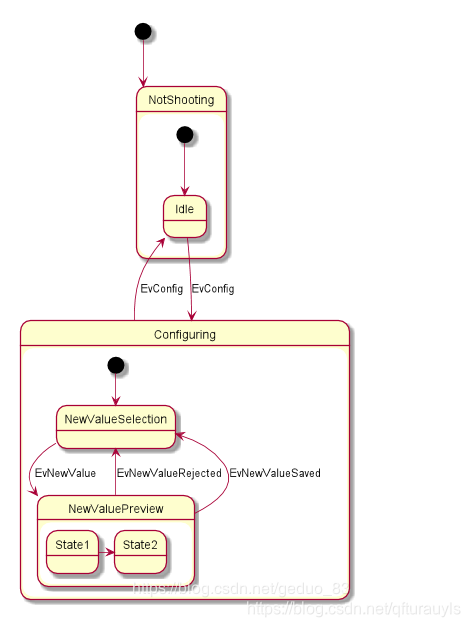

<示例>
@startuml
scale 350 width
[*] --> NotShooting

state NotShooting {
  [*] --> Idle
  Idle --> Configuring : EvConfig
  Configuring --> Idle : EvConfig
}

state Configuring {
  [*] --> NewValueSelection
  NewValueSelection --> NewValuePreview : EvNewValue
  NewValuePreview --> NewValueSelection : EvNewValueRejected
  NewValuePreview --> NewValueSelection : EvNewValueSaved

  state NewValuePreview {
     State1 -> State2
  }

}
@enduml
