I. 阅读前你所需的基础知识
-
了解
图 (graph)
的基本知识 (什么是顶点, 什么是边, 什么是路径等等) -
了解图的
深度优先遍历 (DFT, Depth-first Traversal)
-
了解
有向图 (directed graph)
与
无向图 (undirected graph)
II. 连通性(Connectedness)
-
无向图的连通性
-
无向图内的顶点连通性
: 若有一条路径包含顶点A和顶点B，那么顶点A与顶点B互相连通 -
无向图的连通性
：若图像内，
任意
取两个顶点都是互相连通的，那么则称此无向图是连通的 -

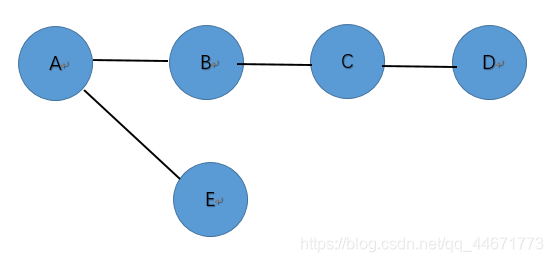

连通的无向图示例
：下图是一个具有连通性的无向图，刚接触的人乍一看或许会认为”A和D之间根本就没有连接”，但这时就要注意顶点的连通性了，我们需要的不是A与D，而是存在一条路径，包含A与D，那么这条路径自然是存在的，即为A-B-C-D
-
-
有向图的连通性
-
有向图的连通性
：与无向图不同的，有向图分为
强连通 (strongly connected)
与
弱连通 (weakly connected)
，下面会逐个解释 -
有向图的强连通
：对于图像内
任意
两个顶点A和顶点B，若存在一个
A到B
的路径并存在一个
B到A
的路径，那么称此有向图为强连通 -
强连通有向图示例
：如下图，对于任意两个顶点存在相通的路径， 则此图像为强连通的有向图
-
有向图的弱连通
：若此有向图的无相基础图具有连通性，那么称此有向图为弱连通-
无相基础图 (underlying undirected graph)
:移除一个有向图内所有边的方向性，可以理解为将有向图转变为了无向图
-
-

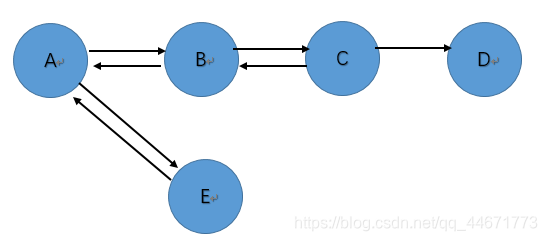

弱连通有向图示例
：注意下面两张图，
第一张
图为
有向图
，
第二张
为其的
无相基础图
。这个图并不是强连通的有向图。我们用顶点A与顶点D为例，图像内存在A到D的路径，为A-B-C-D，但不存在D到A的路径，因为D不存在一个指向C的边。但是，它的无相基础图是连通的，所以此图为弱连通的有向图
-
III. 检测连通性的算法
对于连通性的检测，相对比较便利的方法就是使用深度优先遍历 (DFT) 来访问图内的所有元素，但针对有向图与无向图，我们有不同的检测方式
-
检测无向图是否连通的步骤
：- 将所有顶点标记为未访问
- 通过DFT访问所有顶点，被访问过的顶点标记为已访问
- 检测是否所有顶点都已被访问，若有顶点未被访问，则图不具有连通性
-
伪代码
：
IsUndirectedGraphConnected(UndirectedGraph graph)
{
//将graph内所有顶点标记为未访问
MarkAllVerticeUnvisited(graph)
//任取一个起始顶点，从它开始进行DFT，任何被遍历到的顶点会被标记为已访问
currentVertex = any vertex in graph
DFTMarkVisited(currentVertex)
//检测是否所有顶点都被访问过，并返回结果
return AllVerticeAreVisited(graph)
}
-
检测有向图是否强连通的步骤
：- 将所有顶点标记为未访问
- 通过DFT访问所有顶点，被访问过的顶点标记为已访问
- 检测是否所有顶点都被访问，若有没被访问，则此图不是强连通有向图
- 复制一份当前的有向图
- 在复制的有向图内，将所有顶点标记为未访问
- 在复制的有向图内，把所有的边的方向反转，比如原来A指向B的边，变为B指向A
- 通过DFT访问复制的有向图内所有顶点，被访问过的顶点标记为已访问
- 在复制的有向图内，检测是否所有顶点都被访问，若有没被访问，则此图不是强连通有向图
- 如果第3与第8步均通过，则此图为强连通的有向图
-
为什么要反转边的方向然后再测一次？
：为了证明强连通性，我们必须确保一个点可以“到达所有的点”，还要确保所有的点“可以回到某一个点”，这也是有向图比无向图复杂的地方。-

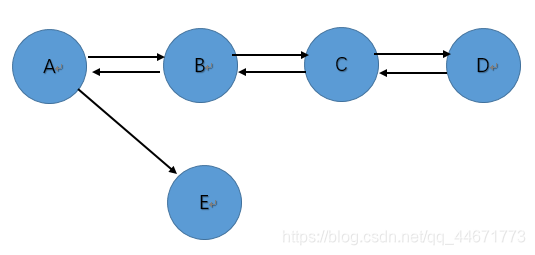

一个简单的示例
： 对于如下的有向图，假设我们以A为起点，只进行到第3步的检测，我们最后得出的结果是”此图是强连通的有向图”。然而我们明显看出，这个图是弱连通，因为E没有指向A的边。很明显，第一步只是证明了“A可以到达其他所有的顶点”，但没有证明“其他所有的顶点也可以到达A”。这时候，如果我们反转所有边的方向再次测试，就会发现A无法到达E，也就是变相说明“E无法到达A”。所以，这个图不是强连通的有向图
-
-
伪代码
：
IsDirectedGraphStronglyConnected(DirectedGraph graph)
{
//将graph内所有顶点标记为未访问
MarkAllVerticeUnvisited(graph)
//任取一个起始顶点，从它开始进行DFT，任何被遍历到的顶点会被标记为已访问
currentVertex = any vertex in graph
DFTMarkVisited(currentVertex)
//检测是否所有顶点都被访问
allvisited = AllVerticeAreVisited(graph)
if allvisited == false:
return false
//复制graph
DirectedGraph copyedGraph = Copy(graph)
//将复制的图内所有顶点标记为未访问
MarkAllVerticeUnvisited(copyedgraph)
//反转所有边的方向
ReverseAllEdges(copyedGraph)
//在复制的图里找到与currentVertex相等的顶点， 并对复制图进行DFT
newCurrentVertex = copyedGraph.FindTheSameVertex(currentVertex)
DFTMarkVisited(newCurrentVertex)
//检测是否所有复制图内的顶点都被访问
allvisited = AllVerticeAreVisited(copyedGraph)
if allvisited == false:
return false
//若以上检测全部通过，则此图为强连通有向图
return true
}
-
检测有向图是否弱连通的步骤
：- 获取当前图的无相基础图
- 检测无相基础图是否具有连通性
- （因为弱连通的验证与基本与验证无向图的连通性相同，所以这里不加伪代码，唯一多的一步就是获取一个有向图的无相基础图）
