本文通过一个简单的例子,介绍Vivado 下的仿真过程。主要参考了miz702的教程,同时也参考了Xilinx的ug937, xapp199.。
我的软件平台是Vivado 2015.4, 硬件平台是黑金的AC7010, Zynq 7000, 其实与平台关系不大。
本文分为四部分:工程的建立,测试代码,仿真图形输出,更复杂点的例子。
工程和源码下载链接:
链接:http://pan.baidu.com/s/1gflHSdH 密码:fpi5
1:工程的建立:

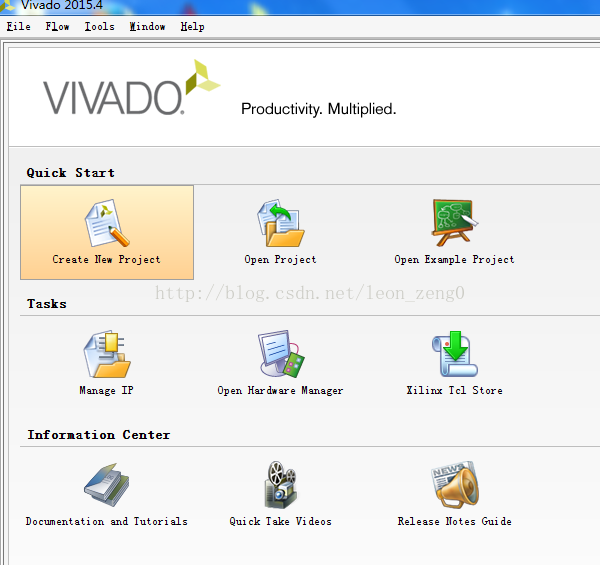

打开Vivado 软件,
并点击新建工程, New Project,并点击Next

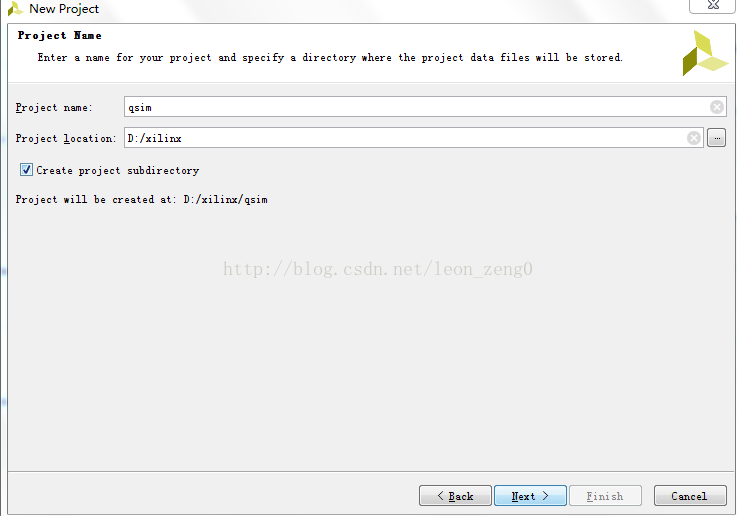

出现如图界面, 输入工程名和路径,我这里是qim

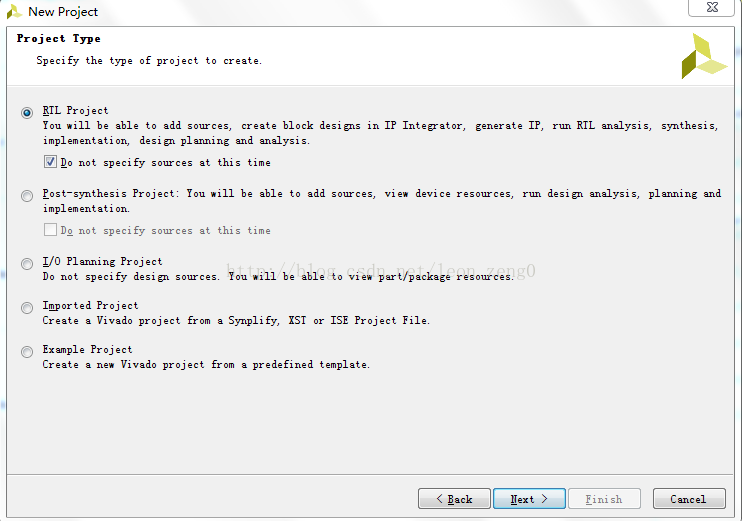

点击Next ,出现选择工程类型的界面, 选择RTL Project, 并且选择 Do not specify sources at this time.

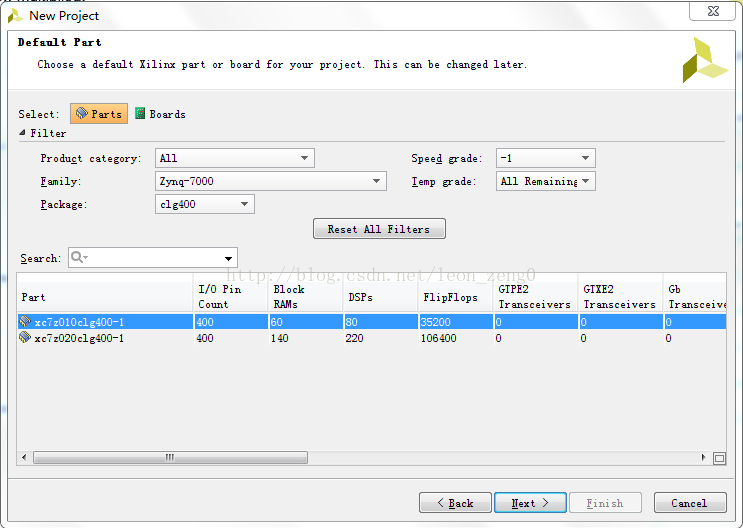

选择硬件平台, 我是这么选择的:

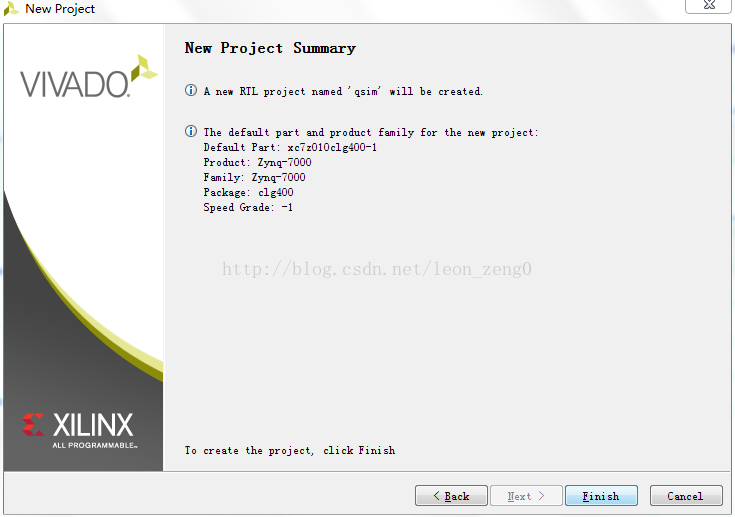

点击确定,出现Summary 窗口,点击Finish, 工程就建立完成了。
2:代码的导入或输入:
本例子有2个源文件:待测试的verilog 文件, 测试文件。

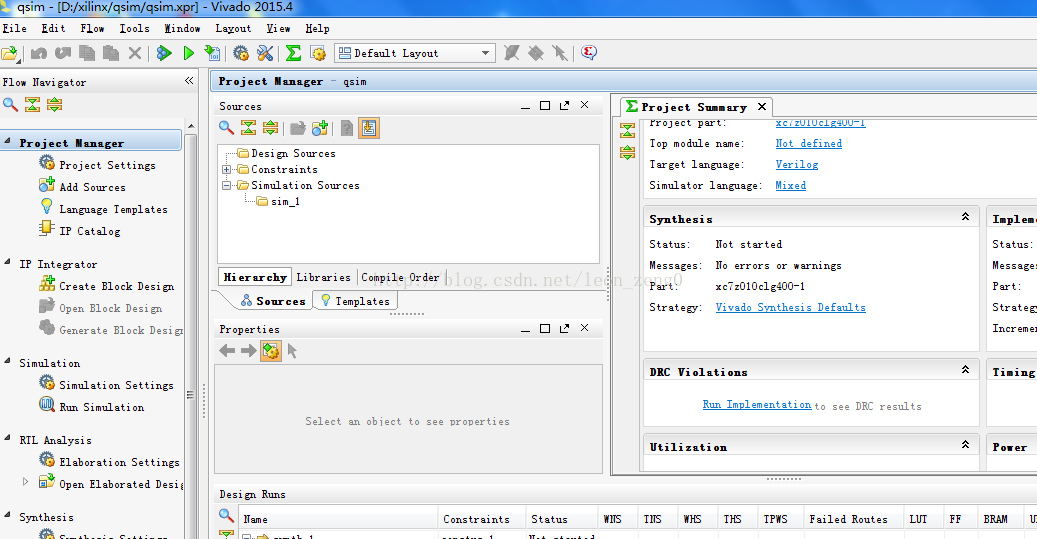

右键点击Design Source ,选择Add Source

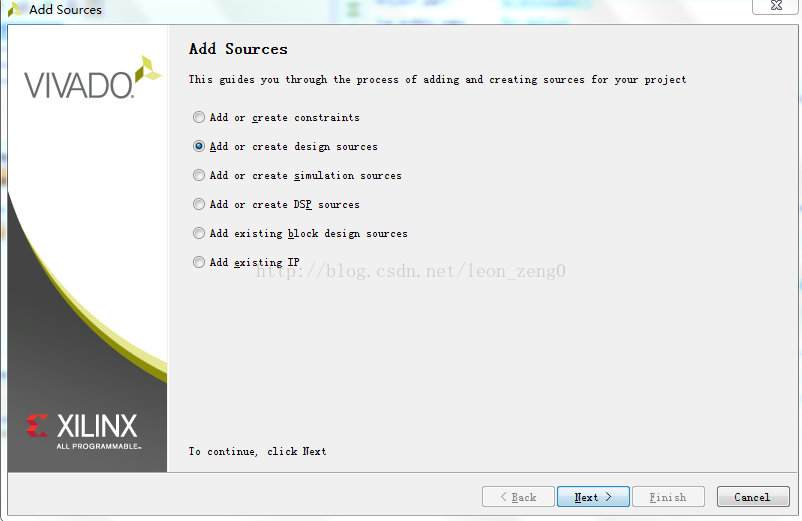

这里添加的设计源文件,并点击Next
你是选择添加还是新建,你有源代码文件,你可以选择Add Files, 但我这是新建
