一 、硬件
-
IK-52832DK开发板兼容官方nRF52DK（PCA10040）
-
xxAA: 512K 片内Flash, 64KRAM
-
xxAB: 256k 片内Flash，32KRAM
二、开发设备
硬件设备
1、开发板
2、JLINK 仿真和下载程序
3、JTAG-SWD转换板
4、IK-52Dongle 抓包或主机控制面板配套使用，可以捕获和分析BLE数据包，帮助理解BLE
软件
1、MDK5.23
2、JLINK驱动
3、Master Control Panel 主机控制面板，与Dongle配合使用
4、nRF Sniffer BLE抓包软件，Dongle使用
5、WireShark 抓包和协议分析，与Dongle配合使用
6、nFR Connet 手机端软件，用于扫描，连读，读写设备等
7、nRF ToolBox 手机端APP应用集
三、开发环境搭建
1、NordicSemiconductor.nRF_DeviceFamilyPack.8.17.0.pack ——————— keil的芯片包
2、nRF5_SDK_15.2.0_9412b96.zip ———————SDK
3、ARM.CMSIS.4.5.0.pack———————keil内核支持包
4、nRF Connect————–手机端测试 APP
5、nRF Toolbox————–手机端测试 APP
四、新建和配置裸机工程

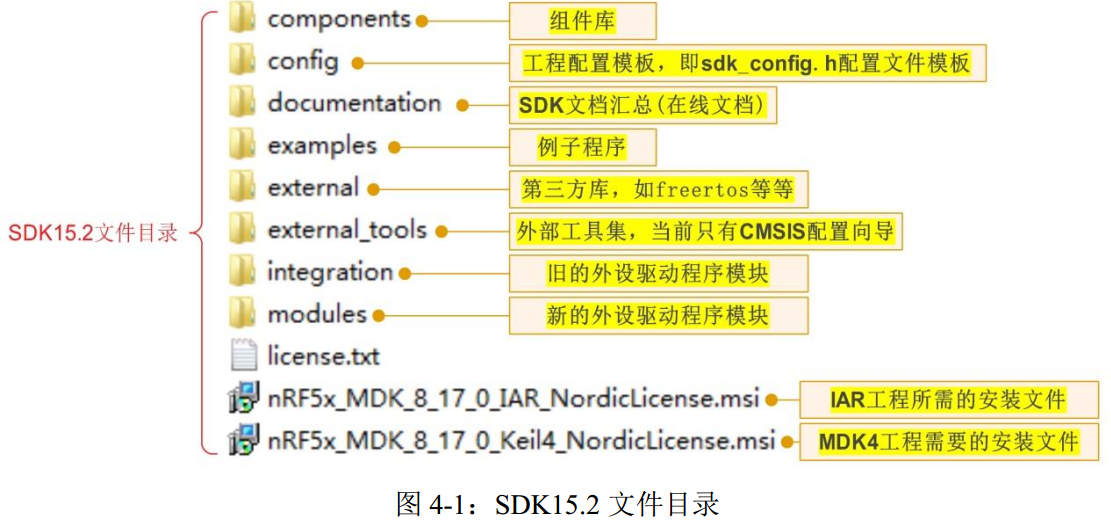

1、SDK库介绍

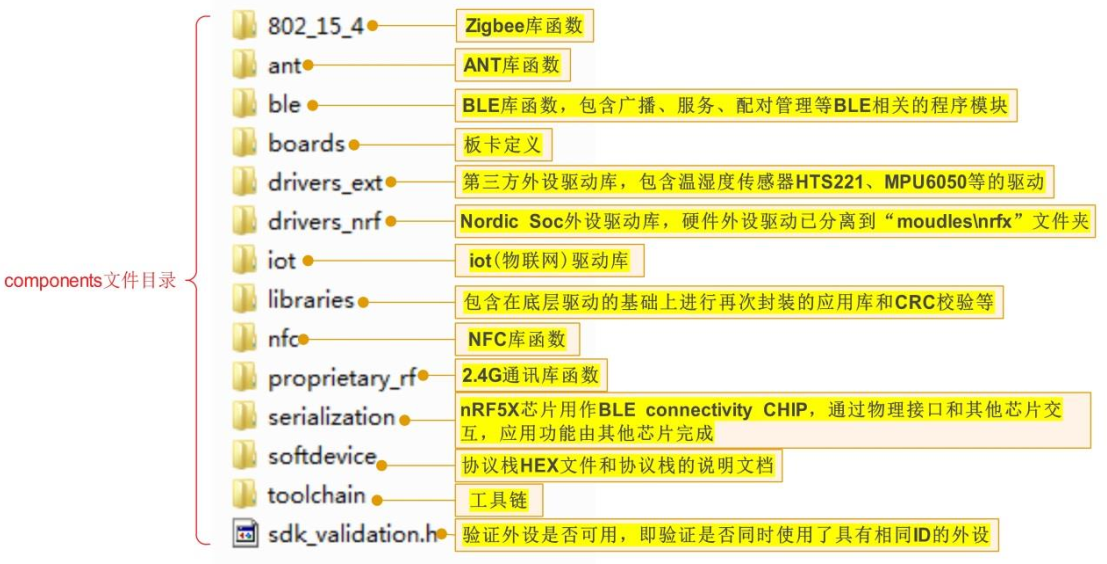

1、Components组件库
2、Examples例子
每个例子都包含 多种开发环境和多种芯片的工程
2、新建和配置工程

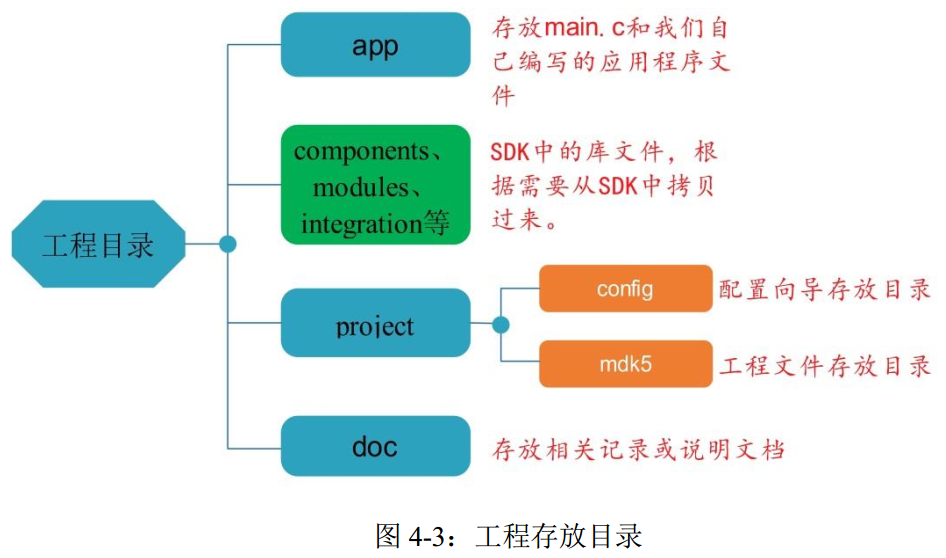

1、规划目录
拷贝后的目录
2、新建立工程
-
新建工程保存到project目录下
-
配置 RTE(Run-Time Environment)
-
整理工程目录
-
管理软件包
-
添加文件到工程
boards.c sdk_config.h 等
“app_error.c”、“nrf_assert.c”、“app_util_platform.c”、“app_error_handler_keil.c”、“app_error_weak.c”和“nrf_strerror.c” 添加到工程的“nRF_Libraries”组即可

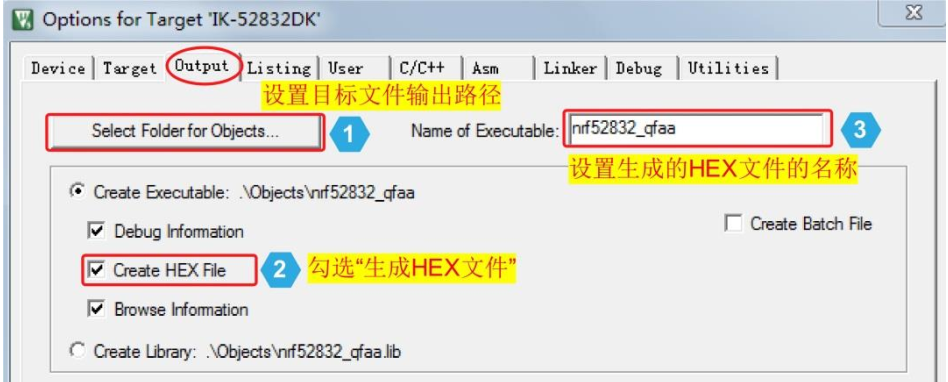

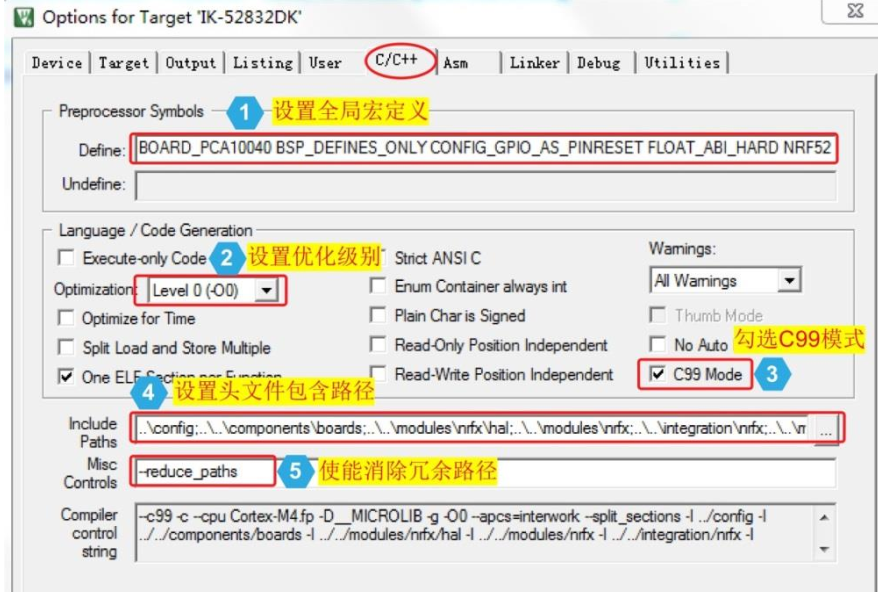

3、配置工程
One ELF Secion per Function 的机制是将每一个函数作为一个优化的单元，而并非整个
文件作为参与优化的单元。 该机制具有的这种优化功能特别重要，尤其是在对于生成的二进
制文件大小有严格要求的场合。
One ELF Section per Function 对于一个大工程的优化效果尤其突出， 对于小工程优化效
果不是很明显。想象一下这样的一个应用场合：在 nRF52840 程序开发过程中，我们会使用
SDK 中的组件库“components”，我们加入组件库中的一个文件到工程并不表示我们会使用
这个文件中所有的函数，这样，最后生成的二进制文件中就有可能包含众多的冗余函数，造
成了存储空间的浪费， 通过使用 One ELF Section per Function， 即可在最后生成的二进制文
件中将冗余函数排除掉，从而节省存储空间。
五、下载
有 3 种： MDK 直接下载、 J-Flash 下载和使用 nRFgo Studio 下载。
注意：如果用到协议栈，应用程序和协议栈是分开下载的，先下载协议栈的hex文件，再下载应用程序。协议栈是下载到0地址，下载完后会保护起来，所以重新下载时要全片擦除
例如：
1、打开工程

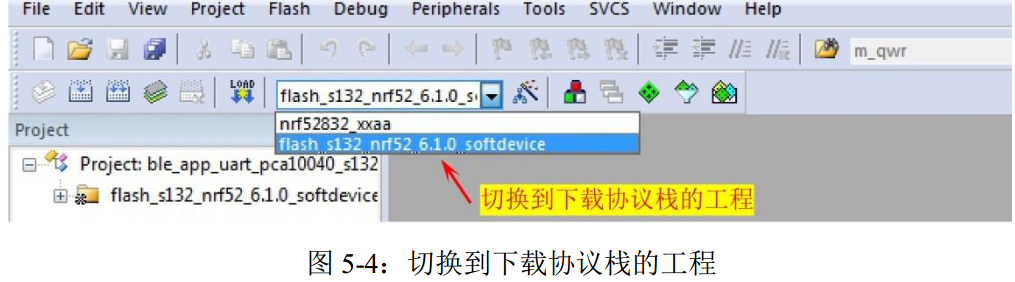

2、切换到下载协议栈的工程

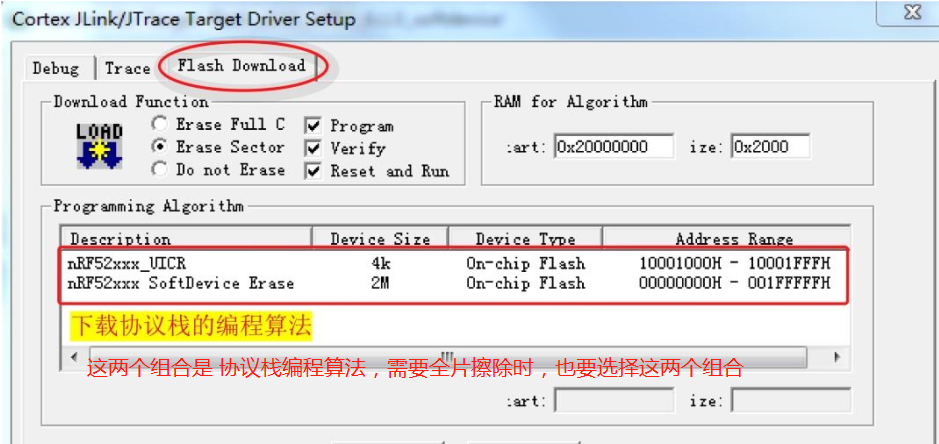

3、下载协议栈

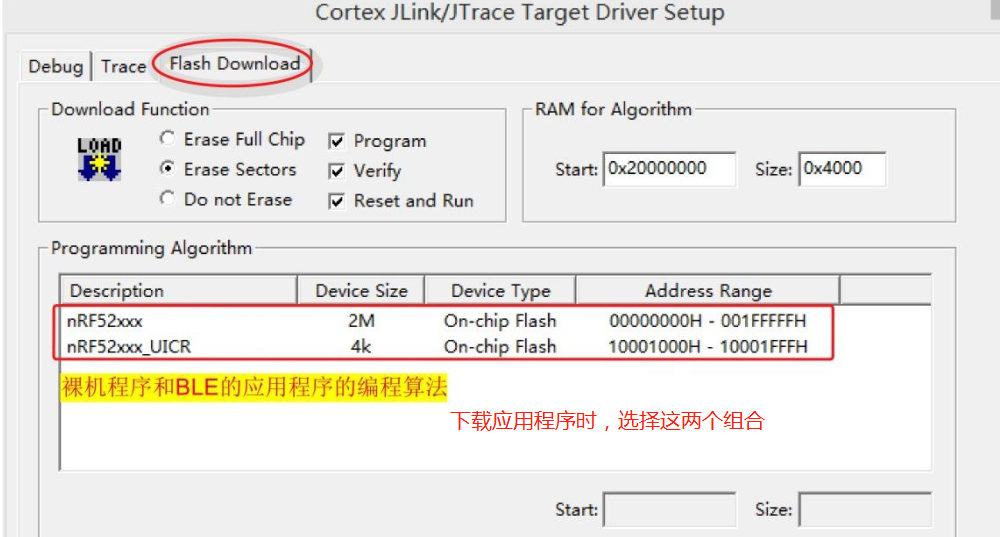

4、下载应用程序
5、协议栈
特别注意： 协议栈是预编译的，是以“HEX”文件格式提供的，无需编译工程，只需执行下载就可以了
九、寄存器类型和外设资源共享
-
nRF51 和 nRF52 的寄存器和一般的单片机有所差别， nRF51 和 nRF52 的寄存器分为下面的四种类型:
1、任务寄存器 Task
2、事件寄存器 Event
3、快捷方式寄存器
4、通用寄存器
