USB接口定义详解(图)

  • Post author:
  • Post category:其他



http://blog.163.com/lijiaoli_6270/blog/static/70129509201052321431356/

2009-03-13 14:41

USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：da

ta+ 白线：da

ta-


USB接口定义详解(图) - 雪泪 - 雪泪的博客
USB接口定义详解(图) - 雪泪 - 雪泪的博客

——————————————————–

USB接口定义 颜色

一般的排列方式是：红白绿黑从左到右

定义：

红色－USB电源：    标有－VCC、Power、5V、5VSB字样

绿色－USB数据线：（正）－DA

TA+、USBD+、PD+、USBDT+

白色－USB数据线：（负）－DA

TA-、USBD-、PD-、USBDT+

黑色－地线：            GND、Ground

———————————————————

关于MINIUSB

一般MINIUSB是5芯的：


1——VCC

2——D-

3——D+

4——ID

5——GND

USB接口定义详解(图) - 雪泪 - 雪泪的博客

USB接口定义详解(图) - 雪泪 - 雪泪的博客

USB A型

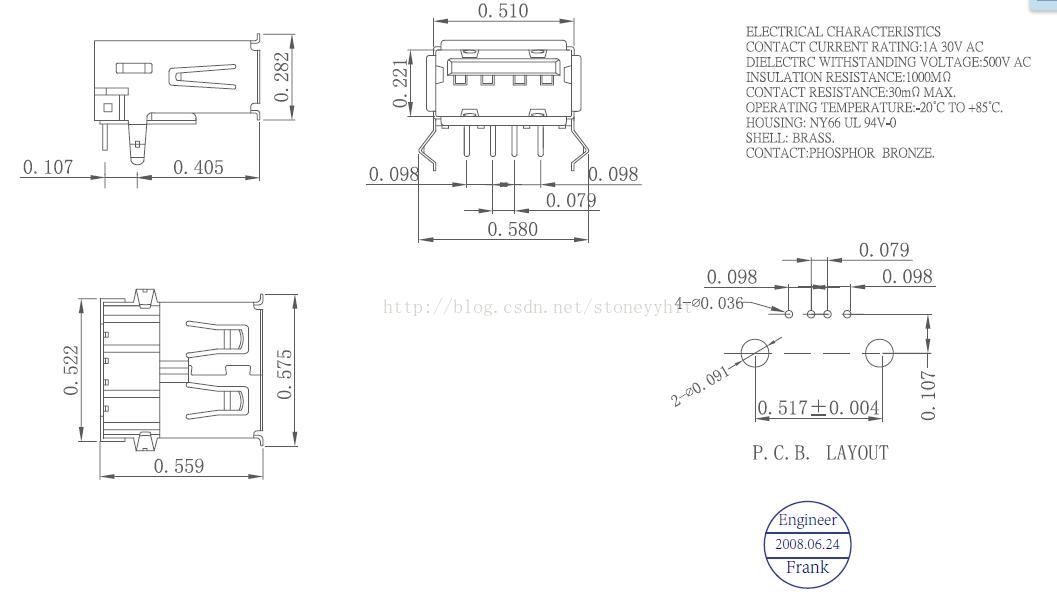

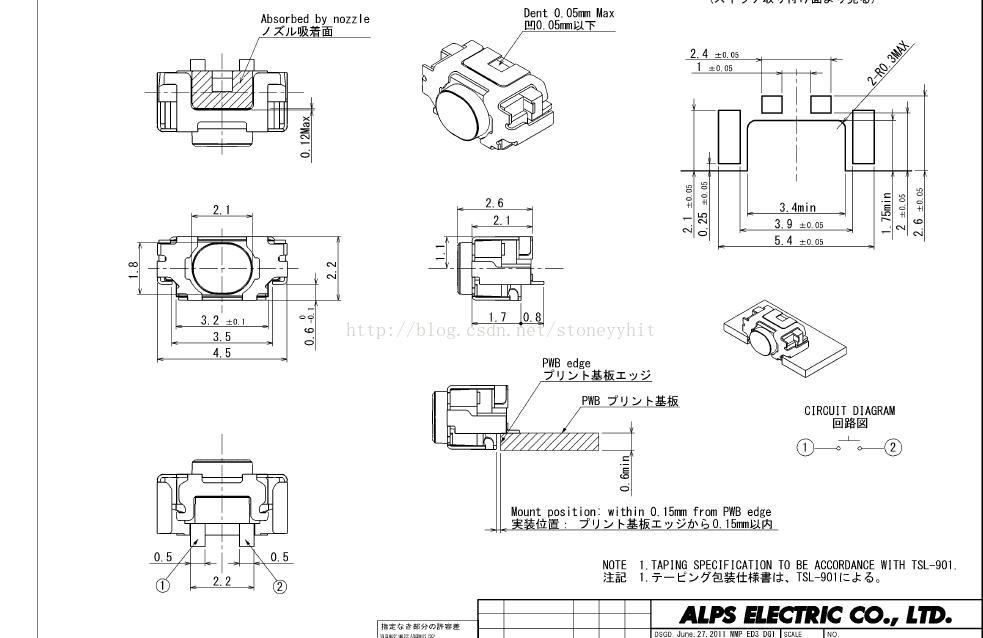

ALPS SKSLLAE010

保险丝




www.littel

fuse

.com/



http://www.sekorm.com/Brand/cat/id/283

LITTELFUSE_2016L050

宝宫电子 LP60-375


www.boarden.com.cn/

DTC143TM3T5G SOT-723



深圳市良胜电子有限公司 12H1350C



http://www.lansonfuse.com/

E-mail:

lanson@lansonfuse.com

电话：+86-755-29929709/29929711  传真：+86-755-29929812  地址：深圳市宝安区福永街道富桥第三工业区A18栋


TRANSISTOR,DIGITAL NPN R1=4.7K/R2=INFINITE ROHS,SOT-723-3
DTC143TM3T5G
长电


http://www.ic37.com/ONSEMI/DTC143TM3_datasheet_13462584/#view


功率电感,(帖片),3.3UH,尺寸5mmx5.0mmx1.8mm,电流4.5A,


CSAB0518-3R3M


科达嘉


可替代使用



SPM50503R3MESH


达方


电感,(贴片),10UH,尺寸5.8mmx5.4mmx2.0mm,电流0.73A,ROHS


SP52-220


科达嘉



SWPA5020S100MT


顺络



SPH5050100MPTH


达方


瓷片电容,(贴片),

4.7uF/50V±20%,0805,X5R


CL21A475MB8NNNC

CL21A475MBFNNNE


三星


Cap, 10 UF 10% 50V,1206


CL31A106KB8NNNC

CL31B106KBHNNNE


三星


Cap-10 UF, ±20%, 6.3V-0603


CL10A106MQ8NNNC


三星


Cap-10 UF, ±20%, 10V-0603




Cap-100 UF, ±20%,6.3V 3528





TC212A107M006B



Cap-10 UF, ±20%, 6.3V-0805


CL21A106MQ8NNNC


三星


Cap-22 UF, ±20%, 25V-0805


CL21A226MA8NNNC

CL21A226MAQNNNE


三星


共模电感
DLW5ATN501SQ2
村田

Bead-ferrite 220 Ω/100 MHz 0603
GZ1608U221CTF
顺络

RES-0R, 5%, 1/20W-0402
RC0402JR-070RL
国巨

RES-0R, 5%, 1/20W-0805
RC0805JR-070RL
国巨

RES-22R, 5%, 1/16W-0402
RC0402JR-0722RL
国巨

RES-100R, 5%, 1/16W-0402
RC0402JR-07100RL

RK73K1E101JD-TD82N
国巨

RES-1K, 1%, 1/20W-0402
RC0402FR-071KL
国巨

RES-1K, 5%, 1/20W-0402


RES-1K, 1%, 1/6W-1206

国巨

RES-1K, 5%, 1/6W-1206


RES-2K, 5%, 1/20W-0402
RC0402FR-072KL
国巨

RES-2.2K, 5%, 1/20W-0402
RC0402JR-072K2L
国巨

RES-2.2K, 1%, 1/20W-0402


RES-3K, 5%, 1/16W-0402
RC0402JR-073KL
国巨

RES-4.7K, 5%, 1/16W-0402
RC0402JR-074K7L
国巨

RES-10K, 5%, 1/20W-0402
RC0402JR-0710KL
国巨

RES-12K, 5%, 1/20W-0402
RC0402JR-0712KL

RMC1/16S-123J TH
国巨

RES-19.6K, 5%, 1/20W-0402
RC0402JR-0719K6L
国巨

RES-11.5K, 5%, 1/20W-0402
RC0402JR-0711K5L
国巨

RES-11.5K, 1%, 1/20W-0402


RES-27K, 5%, 1/20W-0402
RC0402JR-0727KL
国巨

RES 86.6k +-5% 1/20W-0402
RC0402JR-0786K6L
国巨

RES 86.6k +-1% 1/20W-0402


RES-100K, 5%, 1/20W-0402
RC0402JR-07100KL
国巨

RES-110K, 5%, 1/20W-0402
RC0402JR-07110KL
国巨

RES-110K, 1%, 1/20W-0402


RES 150k +-5% 1/20W-0603
RC0402JR-07150KL
国巨

RES-162K, 5%, 1/20W-0402
RC0402JR-07162KL
国巨

RES-162K, 1%, 1/20W-0402


RES 332k +-5% 1/20W-0402
RC0402JR-07332KL
国巨

RES 332k +-1% 1/20W-0402


RES 390k +-5% 1/20W-0402
RC0402JR-07390KL
国巨

1M +-5% 0.050W,0402
RC0402JR-071ML
国巨


Cap-22 pF, ±5%, 50V-0402
C1005NPO220JGT
达方

Cap-33 pF, ±5%, 50V-0402
C1005NPO330JGT
达方

Cap-220 pF, ±5%, 50V-0402
C1005NPO221JGT
达方

Cap-220 pF, ±10%, 50V-0402


Cap-220 pF, ±5%, 50V-0603
C1608NPO221JGT
达方

Cap-470 pF, ±5%, 50V-0402
C1005NPO471JGT
达方

Cap-1 nF, ±10%, 50V, 0402
C1005X7R102KGT
达方

Cap-5.6 nF, ±10%, 50V, 0402
C1005X7R562KGT

GRM155R71H562KA88D
达方

Cap-10 nF, ±10%, 25V, 0402
C1005X7R103KFT
达方

Cap-0.1 UF, ±10%, 10V-0402
CL05B104KP8NNNC
三星

Cap-0.1 UF, ±10%, 16V-0402


Cap-0.1 UF, ±10%, 25V-0603
CL10A104KA8NNNC

CL10B104KANC
三星

Cap-0.1 UF, ±10%, 25V-0603


Cap-0.1 UF, ±20%, 18V-0603
CL10A104MA8NNNC
三星

Cap-2.2 UF, ±10%, 16V-0603
CL10A225KA8NNNC
三星

Cap-4.7 UF, ±20%, 6.3V-0603
CL10A475MQ8NNNC
三星

Cap-4.7 UF, ±10%, 6.3V-0603


瓷片电容,(贴片),

4.7uF/50V±20%,0805,X5R
CL21A475MB8NNNC

CL21A475MBFNNNE
三星

Cap, 10 UF 10% 50V,1206
CL31A106KB8NNNC

CL31B106KBHNNNE
三星

Cap-10 UF, ±20%, 6.3V-0603
CL10A106MQ8NNNC
三星

Cap-10 UF, ±20%, 10V-0603


Cap-100 UF, ±20%,6.3V 3528



TC212A107M006B

Cap-10 UF, ±20%, 6.3V-0805
CL21A106MQ8NNNC
三星

Cap-22 UF, ±20%, 25V-0805
CL21A226MA8NNNC

CL21A226MAQNNNE
三星


P-MOS，SOT23


FDN340P


fairchild


LBSS138LT1G SOT23（封装）


LBSS138LT1G


Leshan


SOD323


LRB551V-30T1G


LRC


SOT-23，双路肖特基二极管


BAT54C


NXP


齐纳二极管，SMB


1SMB18AT3G


ON Semi


肖特基二极管,(贴片),SMB


SS310


MIC ROHS


二极管(贴片）


SS12


灵杰


二极管，SOD-80，40V


LL4148


美丽微


自恢复保险丝,(贴片)，

0.04A

24V


0603L004


Littlefuse


自恢复保险丝,(贴片),60V/0.5A,2016,,ROHS


2016L050


Littlefuse


TRANSISTOR,DIGITAL NPN R1=4.7K/R2=INFINITE ROHS,SOT-723-3


DTC143TM3T5G


长电



DTC143TM T2L

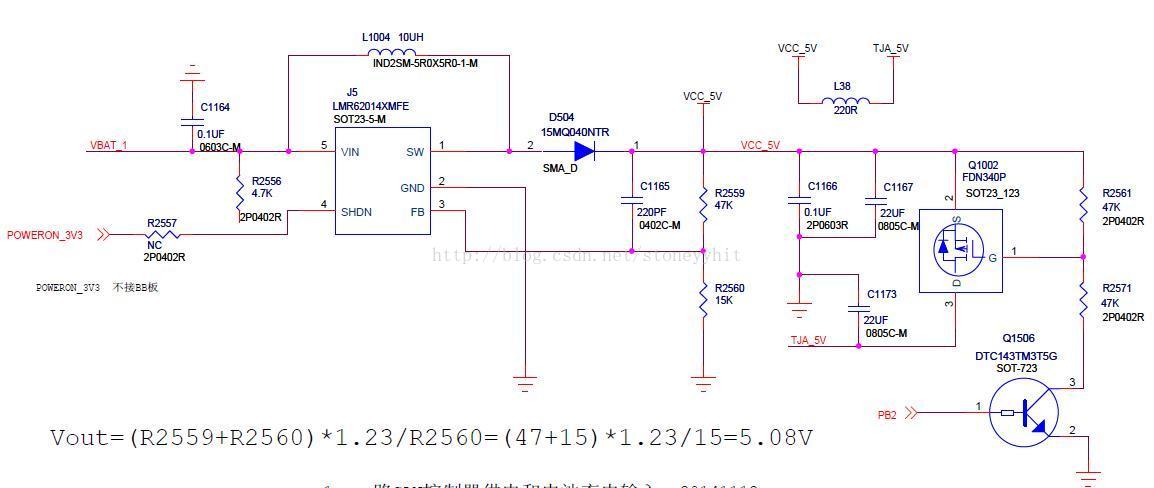

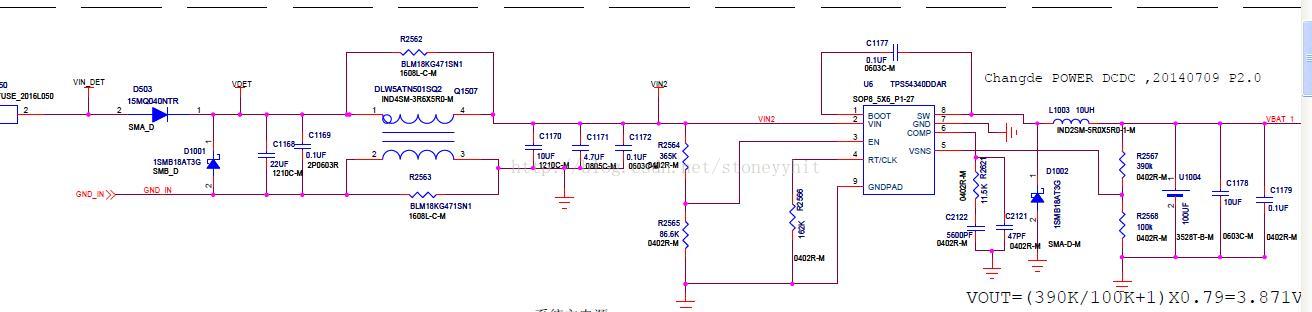

DCDC


，SOT_23


LMR62014XMFE


国半


http://www.ic37.com/BYTES_CN/SM320B_datasheet_426520/#view


SM320B

3.0安培表面贴装肖特基整流器 SMB   5.6X4.0X2.5MM  SECOS

SM220ATHRU SM2100A            VOLTAGE 20V ~ 100V  2.0 AMP Surface Mount Schottky Barrier Rectifiers SMA-5.3X3.0X2.4mm SECOS

SM320ATHRU SM3100A            VOLTAGE 20V ~ 100V  3.0 AMP Surface Mount Schottky Barrier Rectifiers SMA-5.3X3.0X2.4mm SECOS

SS32 THRU SS36                       SURFACE MOUNT SCHOTTKY BARRIER RECTIFIER   Reverse Voltage-20 to 60 VoltsForward Current -3.0 Amperes  SMC/DO-214AB

8.13X6.22X2.62MM

SS32 THRU SS310





SK32A




3.0AMPS表面贴装肖特基整流器 SMA-5.3X3.0X2.95mm MCC
