1、 打开vavido软件，制定一个工程存放目录

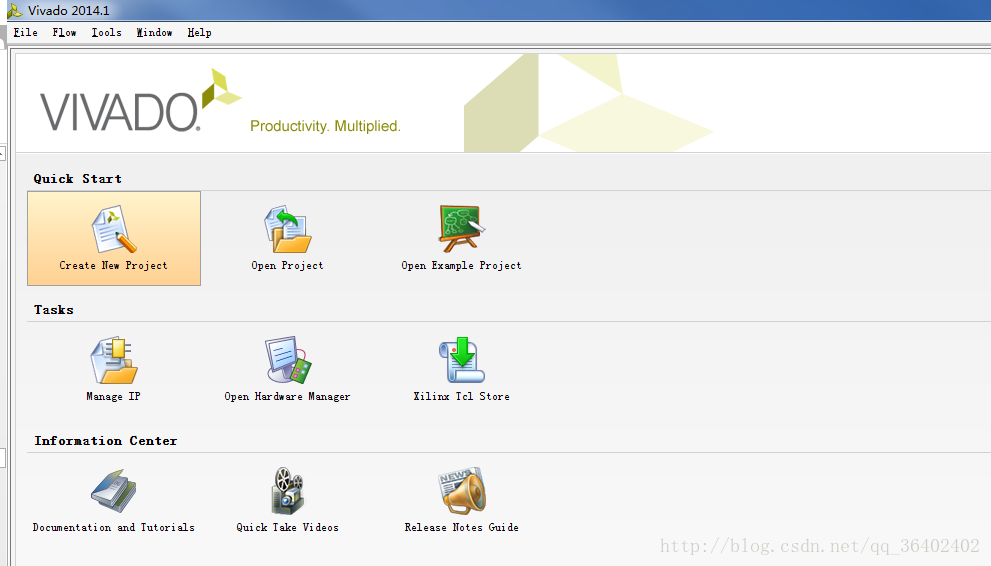

Vavido014.1是一个标准的窗口应用程序，可以单击程序按钮开始运行。打开后的界面如图所示：

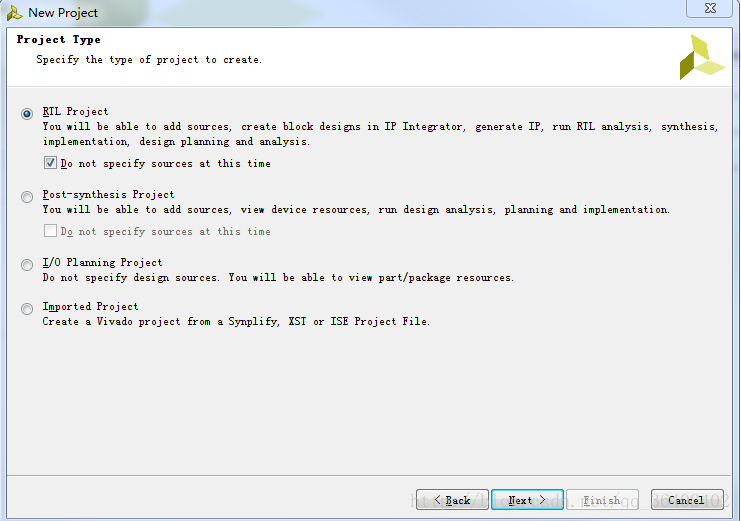

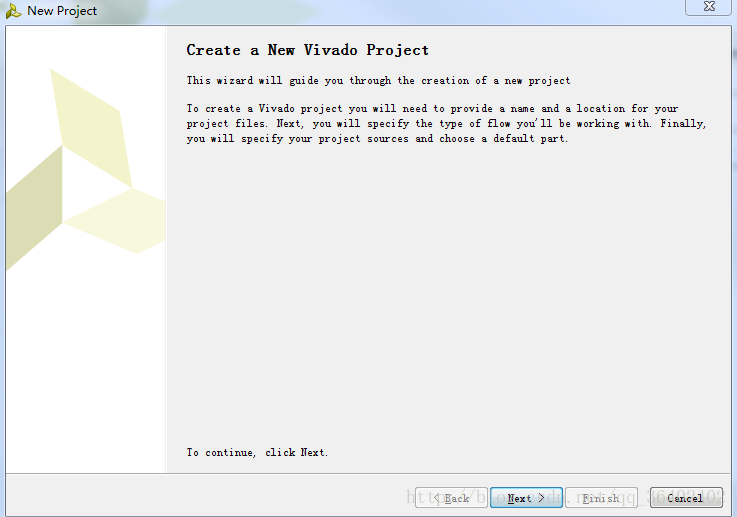

2、 新建工程，点击创建新工程create new project

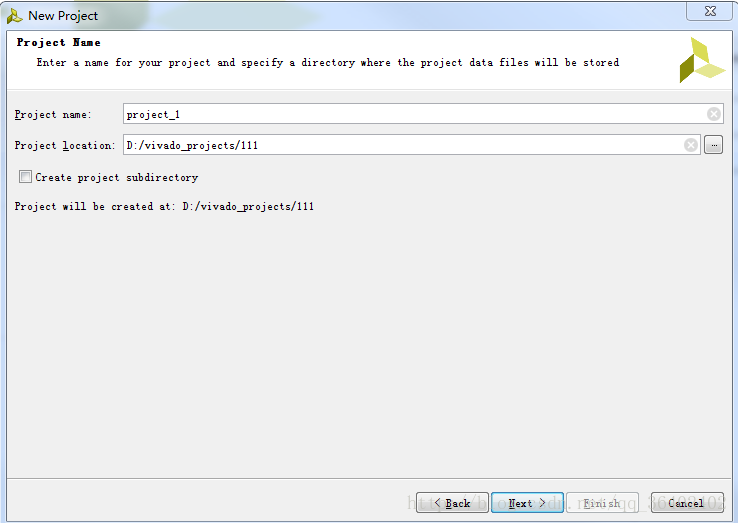

点击next,编写工程名字，选择工程存放路径
默认，点击next

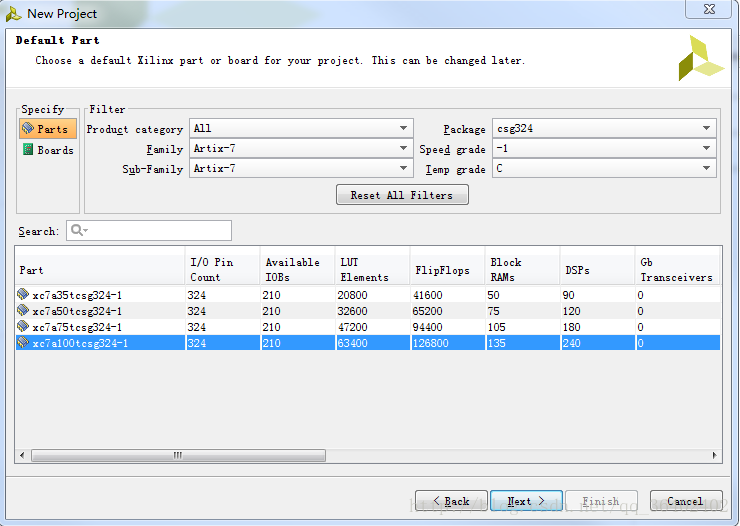

选择芯片类型

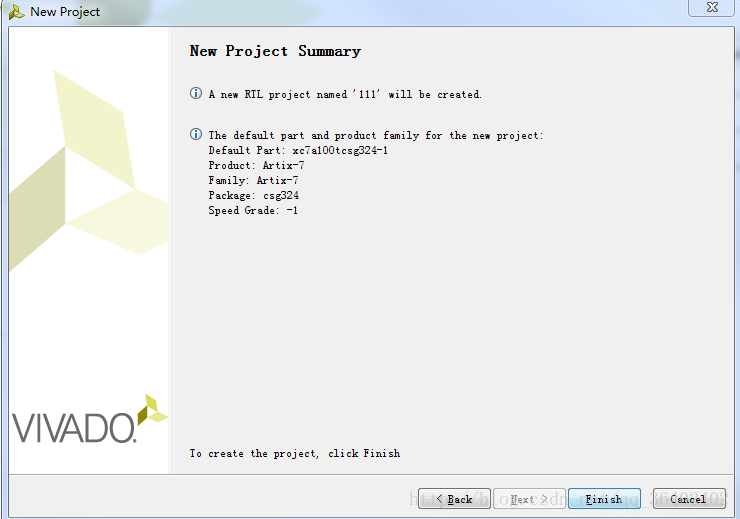

点击finish,完成工程的创建
3、 新建源文件，编写功能代码

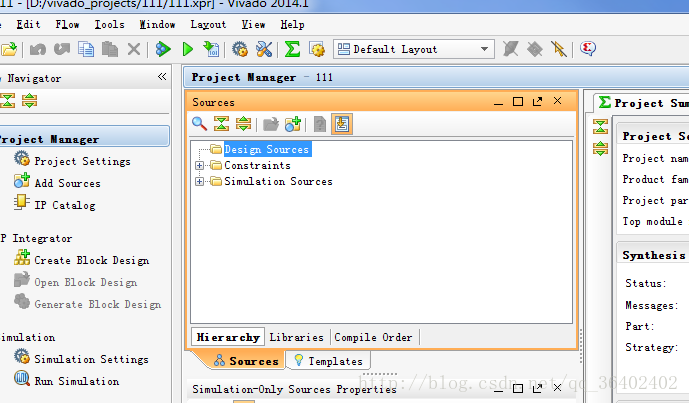

在design source上右击选择add source

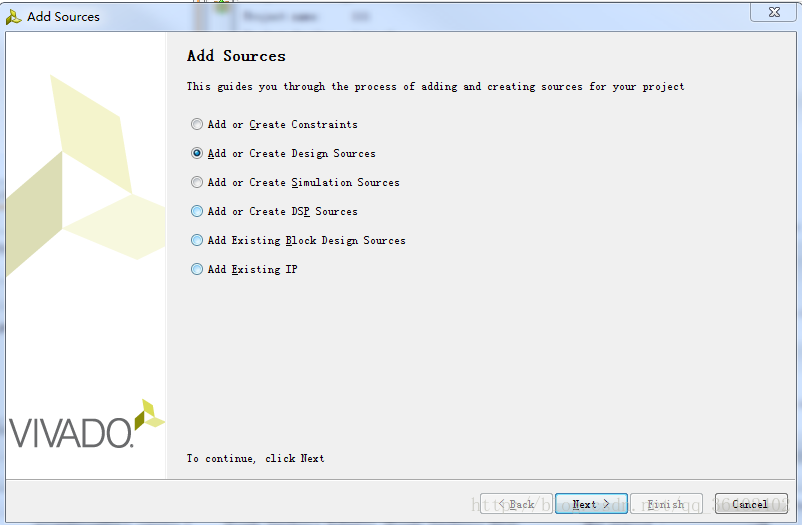

选择add or create design sources,点击next

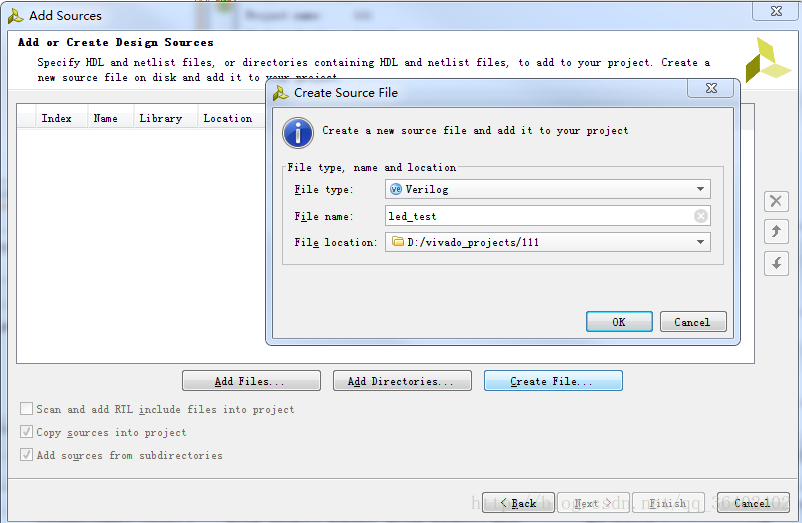

点击create file,选择语言类型为verilog,编写文件名字并设置存放路径，点击finish，点击ok

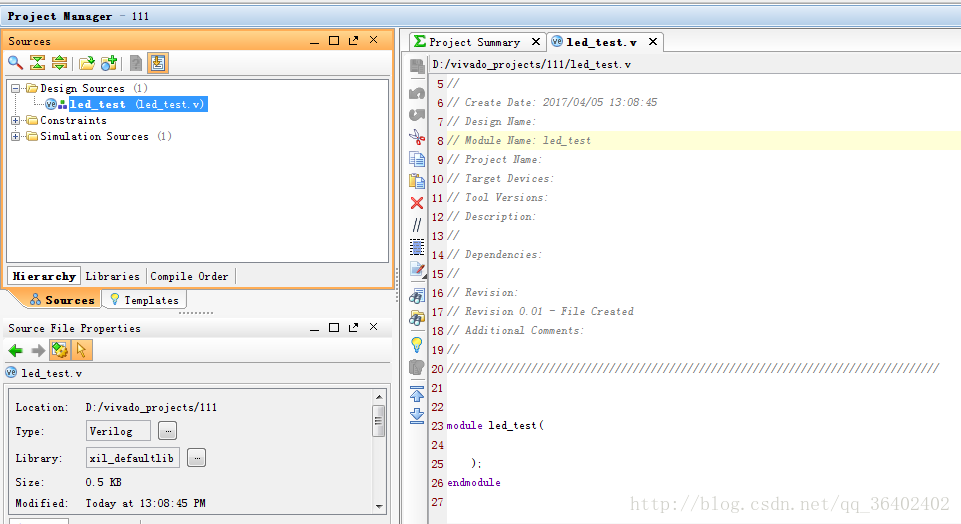

双击led_test打开文件，并在里面编写功能代码
代码如下：
module led_test(clk,rst,ledout,sw0,sw1
);
input clk;
input rst;
input sw0;
input sw1;
output [15:0] ledout;
reg [26:0] count;
reg [15:0] led;
assign ledout=led;
always@(posedge clk or negedge rst )
begin
if(rst)
begin
count<=0;
led<=1;
end
else
begin
if(sw0)
begin
count<=count+1;
if(count==27'b101111101011110000100000000)
begin
led<=led<<1;
count<=0;
end
if(led==16'b1000000000000000)
begin
count<=count+1;
if(count==27'b1011111010111100001000000000)
begin
led<=16'b0000000000000001;
count<=0;
end
end
end
if(sw1)
begin
count<=count+1;
if(count==27'b1011111010111100001000000000)
begin
led<=(led<<1)+1;
count<=0;
end
if(led==16'b1111111111111111)
begin
count<=count+1;
if(count==27'b1011111010111100001000000000)
begin
led=16'b0000000000000001;
count<=0;
end
end
end
end
end
endmodule
4、 Synthesis

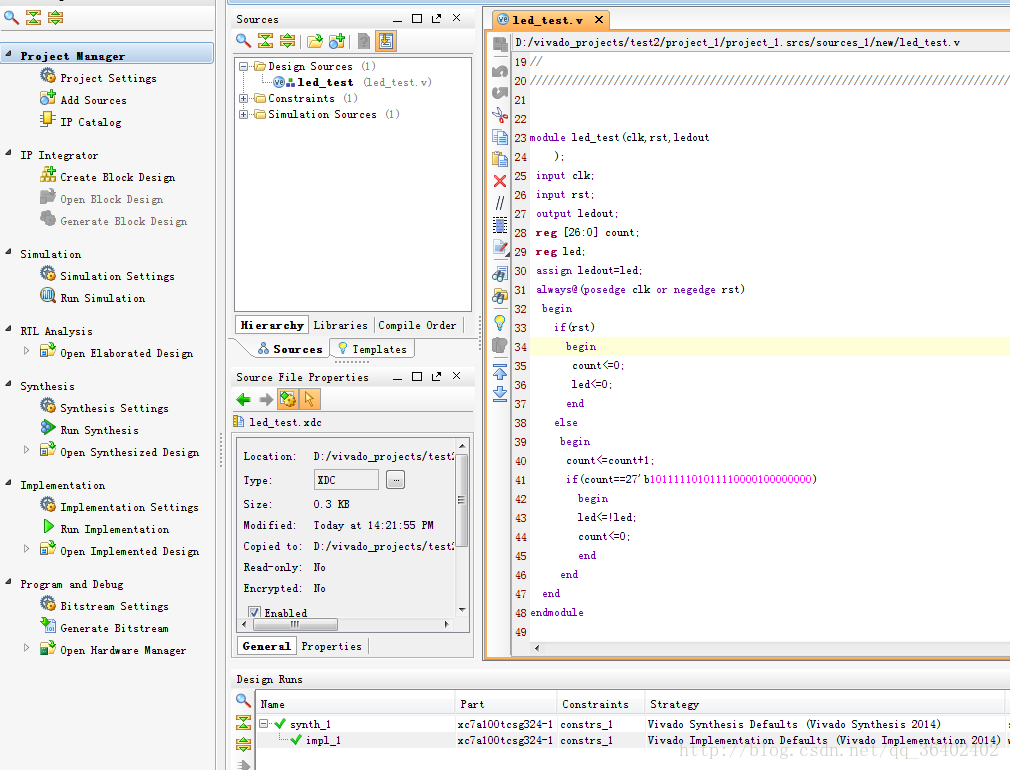

完成功能代码编写，点击Run Synthesis
5、 Implementation
点击综合，完成之后会出现对话框，点击ok，Run Implementation；或者在左边点击执行按钮

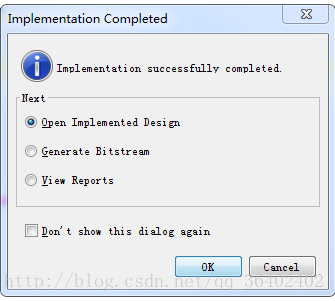

Implementation完成后，会出现对话框，点击ok，Open Implemented Design

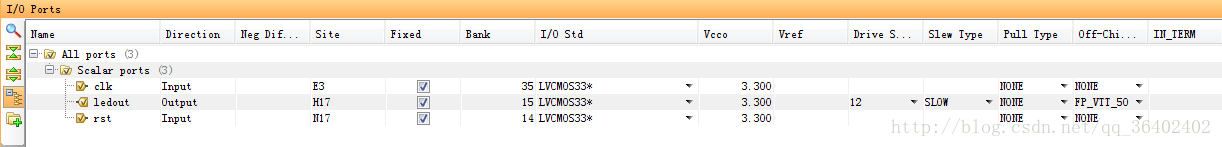

点击ok后，在界面中设置输入输出端口的位置，即约束管脚

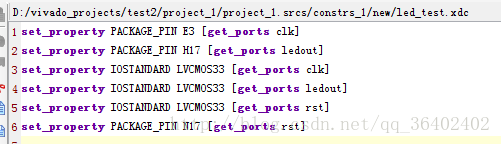

也可以添加约束文件，设置管脚约束
6、 Generate Bitstream
管脚约束完成之后，生成FPGA可执行的bit文件，点击Generate Bitstream。
7、 Open and connect Target

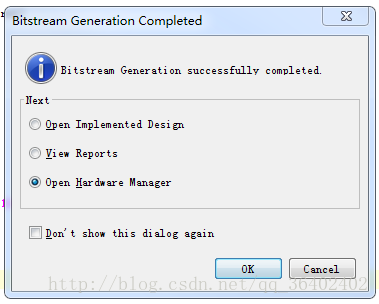

bit文件生成之后，点击Open Hardware Manager
在Open Target上点击，选择open new target

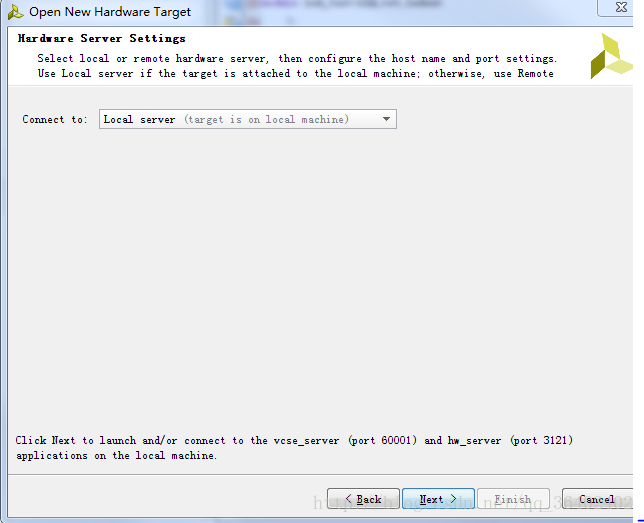

默认，next
默认，next
默认，next

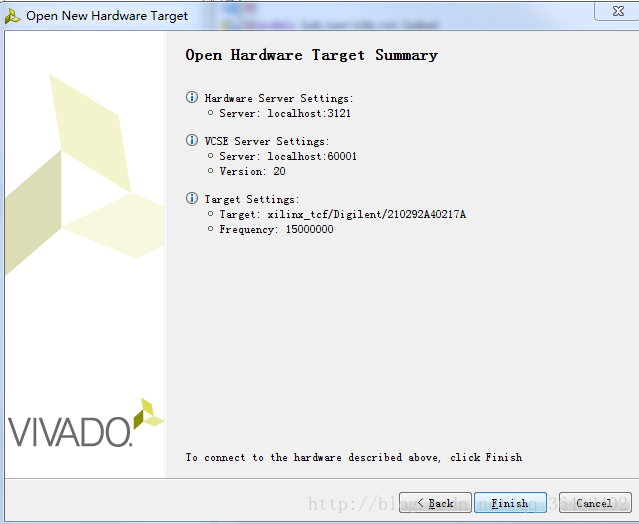

点击finish
8、 Program的下载

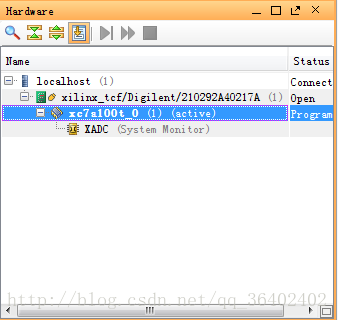

在xc7a100t_0上右击，选择program device,将Bit文件下载至FPGA.观察实验现象

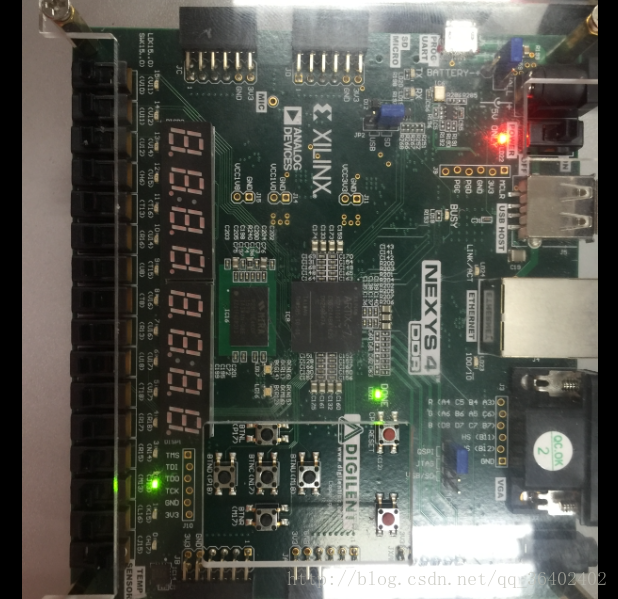

运行结果：
另附上verilog数码管相关编程的链接
按钮控制四个数码管个位，十位，百位，千位的累加
数码管模仿3-8译码器
单只数码管循环显示0-9
