第三章、从网线到网络设备
3.1信号在网线和集线器中传输
3.1.1每个包都是独立传输的

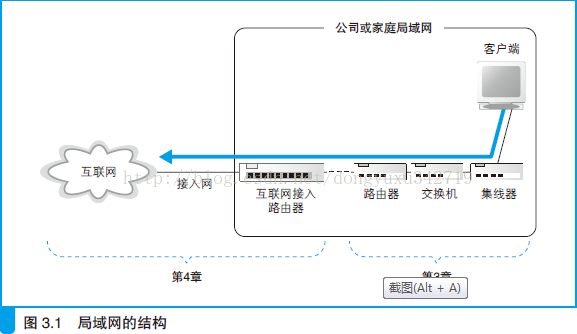

从计算机发送出来的网络包会通过集线器、路由器等设备被转发，最终到达目的地。所有的包在传输到目的地的过程中都是独立的，相互之间没有任何关联。网络包从客户端计算机发出之后，要经过集线器、交换机和路由器最终进入互联网。我们家里用的路由器已经集成了集线器和交换机的功能。
3.1.2防止网线中的信号衰减很重要
信号流出网卡进入网线开始。网卡中的PHY（MAU）模块负责将包转换成电信号，信号通过RJ-45接口进入双绞线，以太网信号的本质是正负变化的电压，大家可以认为网卡的PHY（MAU）模块就是一个从正负两个信号端子输出信号的电路。

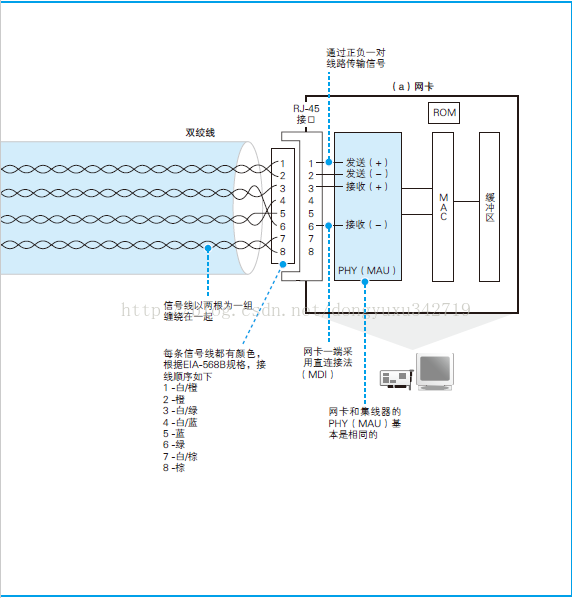

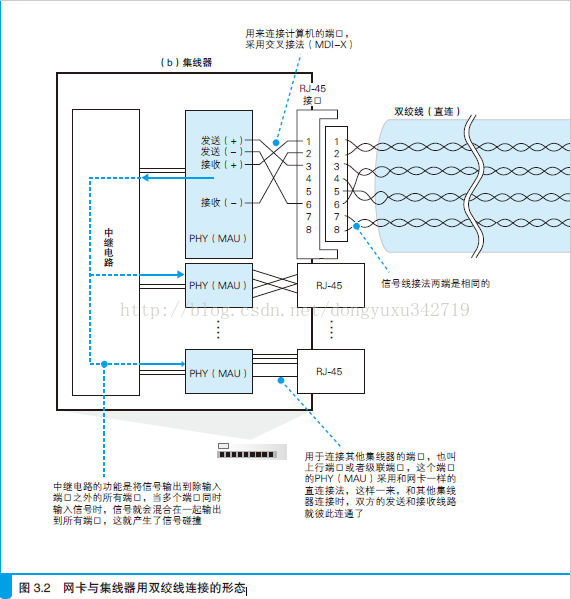

网卡的PHY（MAU）模块直接连接图3.2右侧中的RJ-45接口，信号从这个接口中的1号和2号针脚流入网线。然后，信号会通过网线到达集线器的接口，这个过程就是单纯地传输电信号而已。

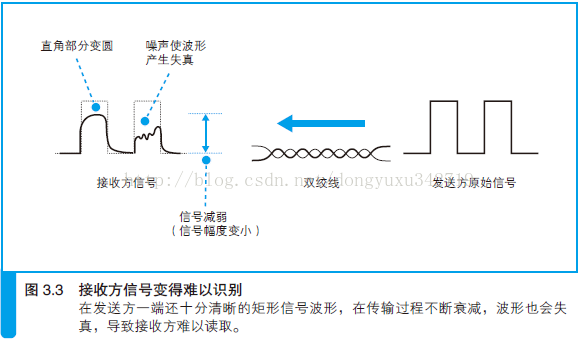

集线器收到的信号有时会出现衰减（图3.3），信号在网线的传输过程中，能量会逐渐损失。网线越长，信号衰减就越严重。以太网中的信号波形是方形的，但损失能量会让信号的拐角变圆，这是因为电信号的频率越高，能量的损失率越大。信号的拐角意味着电压发生剧烈的变化，而剧烈的变化意味着这个部分的信号频率很高。高频信号更容易损失能量，因此本来剧烈变化的部分就会变成缓慢的变化，拐角也就变圆了。
3.1.3“双绞”是为了抑制噪声
局域网网线使用的是双绞线，其中“双绞”的意思就是以两根信号线为一组缠绕在一起，这种拧麻花一样的设计是为了抑制噪声的影响。
产生噪声的原因是网线周围的电磁波，当电磁波接触到金属等导体时，在其中就会产生电流。因此，如果网线周围存在电磁波，就会在网线中产生和原本的信号不同的电流。由于信号本身也是一种带有电压变化的电流，其本质和噪声产生的电流是一样的，所以信号和噪声的电流就会混杂在一起，导致信号的波形发生失真，这就是噪声的影响。
影响网线的电磁波分为两种。一种是由电机、荧光灯、CRT显示器等设备泄漏出来的电磁波，这种电磁波来自网线之外的其他设备。信号线是用金属做成的，当电磁波接触到信号线时，会沿电磁波传播的右旋方向产生电流，这种电流会导致波形发生失真。如果我们将信号线缠绕在一起，信号线就变成了螺旋形，其中两根信号线中产生的噪声电流方向就会相反，从而使得噪声电流相互抵消，噪声就得到了抑制（图3.4（a）。
另一种电磁波是从网线中相邻的信号线泄漏出来的。由于传输的信号本身就是一种电流，当电流流过时就会向周围发出电磁波，这些电磁波对于其他信号线来说就成了噪声。这种内部产生的噪声称为串扰（crosstalk）。这种噪声的强度其实并不高，但问题是噪声源的距离太近了。距离发生源越远，电磁波就会因扩散而变得越弱，但在同一根网线中的信号线之间距离很近，这些电磁波还没怎么衰减就已经接触到了相邻的信号线。因此，尽管信号线产生的电磁波十分微弱，也能够在相邻的信号线中产生感应电流。

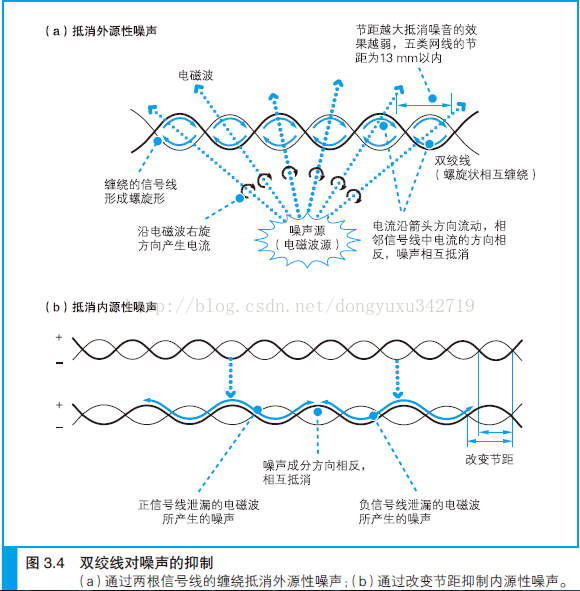

要抑制这种噪声，关键在于双绞线的缠绕方式。在一根网线中，每一对信号线的扭绞间隔（节距）都有一定的差异，这使得在某些地方正信号线距离近，另一些地方则是负信号线距离近。由于正负信号线产生的噪声影响是相反的，所以两者就会相互抵消（图3.4（b）。
通过将信号线缠绕在一起的方式，噪声得到了抑制，从结果来看提升了网线的性能，除此之外还有其他一些工艺也能够帮助提升性能。例如在信号线之间加入隔板保持距离，以及在外面包裹可阻挡电磁波的金属屏蔽网等。有了这些工艺的帮助，我们现在可以买到性能指标不同的各种网线。网线的性能是以“类”来区分的，现在市售双绞线的主要种类如表3.1 所示。

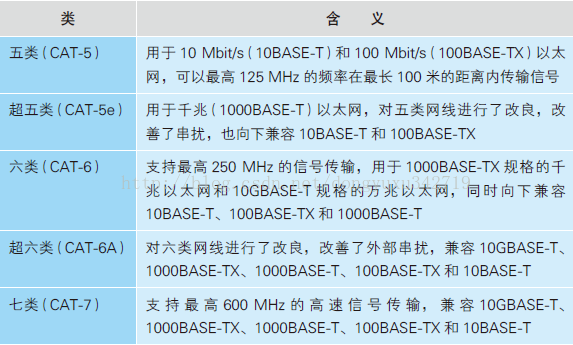

表3.1 双绞线的种类
3.1.4集线器将信号发往所有线路
当信号到达集线器后，会被广播到整个网络中。以太网的基本架构A 就是将包发到所有的设备，然后由设备根据接收方MAC地址来判断应该接收哪些包，集线器就是负责按照以太网的基本架构将信号广播出去。
集线器的内部结构如图3.5左侧部分所示。首先，在每个接口的后面装有和网卡中的PHY（MAU）功能相同的模块，但如果它们像网卡端一样采用直连式接线，是无法正常接收信号的。要正常接收信号，必须将“发送线路”和“接收线路”连接起来才行。在图3.5中，集线器中的PHY（MAU）模块与接口之间采用交叉接线的原因正是在于此。
集线器的接口中有一个MDI/MDI-X（MDI 是Media DependentInterface（媒体相关接口），MDI-X 是MDI-Crossover）切换开关，MDI 就是对RJ-45 接口和信号收发模块进行直连接线，而MDI-X 则是交叉接线。由于集线器的接口一般都是MDI-X 模式，要将两台集线器相连时，就需要将其中一台改成MDI 模式（图3.5（a）。如果集线器上没有MDI 切换开关，而且所有的接口又都是MDI-X 时，可以用交叉网线连接两台集线器。所谓交叉网线，就是一种将发送和接收信号线反过来接的网线（图3.6）。

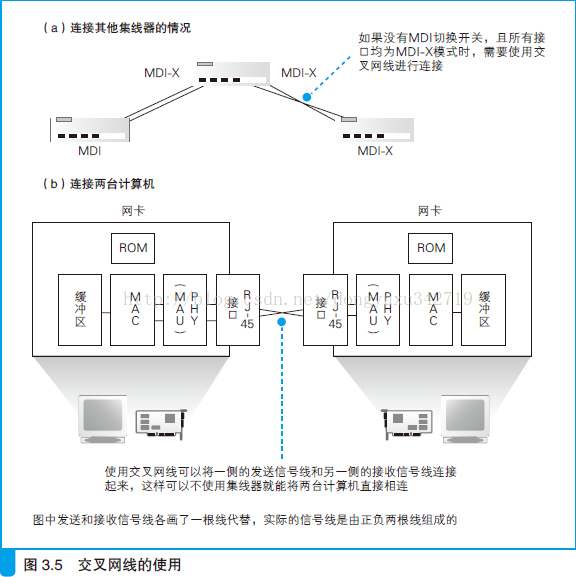

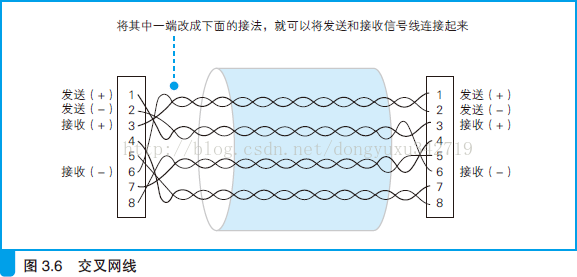

此外，交叉网线也可以像图3.5（b）这样用于将两台计算机直接连接起来。网卡不仅可以连接集线器，因为网卡的PHY（MAU）模块和集线器都是一样的，所以两台计算机的网卡也可以相互连接，只要将一侧的发送信号线和另一侧的接收信号线连起来就可以收发数据了。
信号到达集线器的PHY（MAU）模块后，会进入中继电路。中继电路的基本功能就是将输入的信号广播到集线器的所有端口上。当然，也有一些产品具有信号整形、错误抑制等功能，但基本上就是将输入的信号原封不动地输出到网线接口。接下来，信号从所有接口流出，到达连接在集线器上的所有设备。然后，这些设备在收到信号之后会通过MAC头部中的接收方MAC地址判断是不是发给自己的，如果是发给自己的就接受，否则就忽略。这样，网络包就能够到达指定MAC地址的接收方了。
集线器将信号发送给所有连接在它上面的线路。
由于集线器只是原封不动地将信号广播出去，所以即便信号受到噪声的干扰发生了失真，也会原样发送到目的地。这时，接收信号的设备，也就是交换机、路由器、服务器等，会在将信号转换成数字信息后通过FCS校验发现错误，并将出错的包丢弃。当然，丢弃包并不会影响数据的传输，因为丢弃的包不会触发确认响应。因此协议栈的TCP 模块会检测到丢包，并对该包进行重传。
3.2交换机的包转发操作
3.2.1交换机根据地址表进行转发

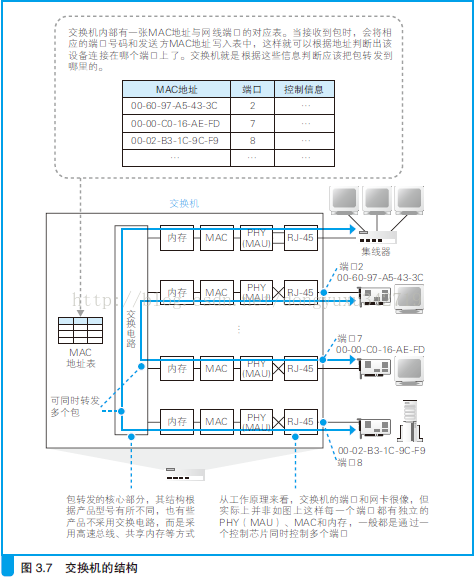

交换机的设计是将网络包原样转发到目的地，图3.7就是它的内部结构。
首先，信号到达网线接口，并由PHY（MAU）模块进行接收，这一部分和集线器是相同的。也就是说，它的接口和PHY（MAU）模块也是以MDI-X 模式进行连接的，当信号从双绞线传入时，就会进入PHY（MAU）模块的接收部分。
接下来，PHY（MAU）模块会将网线中的信号转换为通用格式，然后传递给MAC模块。MAC 模块将信号转换为数字信息，然后通过包末尾的FCS校验错误，如果没有问题则存放到缓冲区中。这部分操作和网卡基本相同，可以认为交换机的每个网线接口后面都是一块网卡。网线接口和后面的电路部分加在一起称为一个端口，也就是说交换机的一个端口就相当于计算机上的一块网卡。但交换机的工作方式和网卡有一点不同。网卡本身具有MAC地址，并通过核对收到的包的接收方MAC地址判断是不是发给自己的，如果不是发给自己的则丢弃；相对地，交换机的端口不核对接收方MAC地址，而是直接接收所有的包并存放到缓冲区中。因此，和网卡不同，交换机的端口不具有MAC地址。
交换机端口的MAC模块不具有MAC地址。
将包存入缓冲区后，接下来需要查询一下这个包的接收方MAC地址是否已经在MAC地址表中有记录了。MAC地址表主要包含两个信息，一个是设备的MAC地址，另一个是该设备连接在交换机的哪个端口上。以图3.7中的地址表为例，MAC地址和端口是一一对应的，通过这张表就能够判断出收到的包应该转发到哪个端口。举个例子，如果收到的包的接收方MAC地址为00-02-B3-1C-9C-F9，则与图3.7的表中的第3行匹配，根据端口列的信息，可知这个地址位于8号端口上，然后就可以通过交换电路将包发送到相应的端口了。

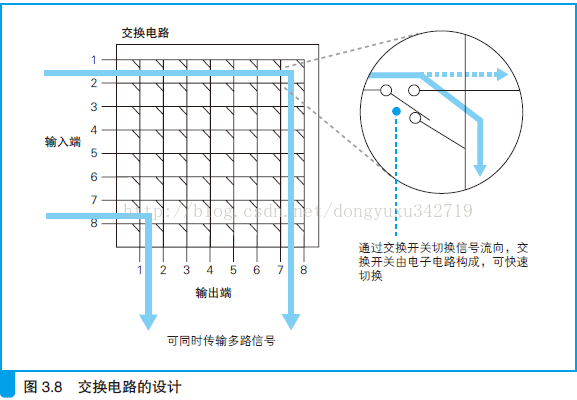

交换电路的结构如图3.8所示，它可以将输入端和输出端连接起来。其中，信号线排列成网格状，每一个交叉点都有一个交换开关，交换开关是电子控制的，通过切换开关的状态就可以改变信号的流向。交换电路的输入端和输出端分别连接各个接收端口和发送端口，网络包通过这个网格状的电路在端口之间流动。举个例子，假设现在要将包从2 号端口发送到7号端口，那么信号会从输入端的2号线进入交换电路，这时，如果让左起的6个开关水平导通，然后将第7个开关切换为垂直导通，信号就会像图上一样流到输出端7号线路，于是网络包就被发送到了7号端口。每个交叉点上的交换开关都可以独立工作，因此只要路径不重复，就可以同时传输多路信号。
当网络包通过交换电路到达发送端口时，端口中的MAC模块和PHY（MAU）模块会执行发送操作，将信号发送到网线中，这部分和网卡发送信号的过程是一样的。根据以太网的规则，首先应该确认没有其他设备在发送信号，也就是确认信号收发模块中的接收线路没有信号进来。如果检测到其他设备在发送信号，则需要等待信号发送完毕；如果没有其他信号，或者其他信号已经发送完毕，这时就可以将包的数字信息转换为电信号发送出去。在发送信号的过程中，还需要对接收信号进行监控，这一点和网卡也是一样的。如果在发送过程中检测到其他设备发送信号，就意味着出现了信号碰撞，这时需要发送阻塞信号以停止网络中所有的发送操作，等待一段时间后再尝试重新发送，这一步和网卡也是一样的。
交换机根据MAC地址表查找MAC地址，然后将信号发送到相应的端口。
3.2.2MAC地址表的维护
维护操作分为两种。第一种是收到包时，将发送方MAC地址以及其输入端口的号码写入MAC地址表中。由于收到包的那个端口就连接着发送这个包的设备，所以只要将这个包的发送方MAC地址写入地址表，以后当收到发往这个地址的包时，交换机就可以将它转发到正确的端口了。交换机每次收到包时都会执行这个操作，因此只要某个设备发送过网络包，它的MAC地址就会被记录到地址表中。
另一种是删除地址表中某条记录的操作，这是为了防止设备移动时产生问题。比如，我们在开会时会把笔记本电脑从办公桌拿到会议室，这时设备就发生了移动。从交换机的角度来看，就是本来连接在某个端口上的笔记本电脑消失了。这时如果交换机收到了发往这台已经消失的笔记本电脑的包，那么它依然会将包转发到原来的端口，通信就会出错，因此必须想办法删除那些过时的记录。然而，交换机没办法知道这台笔记本电脑已经从原来的端口移走了。因此地址表中的记录不能永久有效，而是要在一段时间不使用后就自动删除。那么当笔记本电脑被拿到会议室之后，会议室里的交换机又会如何工作呢？只要笔记本电脑连接到会议室的交换机，交换机就会根据笔记本电脑发出的包来更新它的地址表。因此，对于目的地的交换机来说，不需要什么特别的措施就可以正常工作了。
综合来看，为了防止终端设备移动产生问题，只需要将一段时间不使用的过时记录从地址表中删除就可以了。过时记录从地址表中删除的时间一般为几分钟，因此在过时记录被删除之前，依然可能有发给该设备的包到达交换机。这时，交换机会将包转发到老的端口，通信就会发生错误，遇到这样的情况，只要重启一下交换机，地址表就会被清空并更新正确的信息，然后网络就又可以正常工作了。
交换机会自行更新或删除地址表中的记录，不需要手动维护。当地址表的内容出现异常时，只要重启一下交换机就可以重置地址表，也不需要手动进行维护。
3.2.3特殊操作

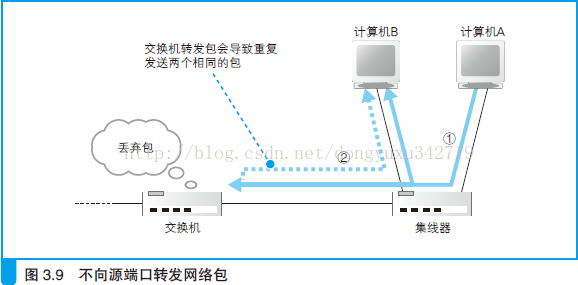

比如，交换机查询地址表之后发现记录中的目标端口和这个包的源端口是同一个端口。当像图3.9这样用集线器和交换机连接在一起时就会遇到这样的情况，那么这种情况要怎么处理呢？首先，计算机A发送的包到达集线器后会被集线器转发到所有端口上，也就是会到达交换机和计算机B（图3.9 ①）。这时，交换机转发这个包之后，这个包会原路返回集线器（图3.9 ②），然后，集线器又把包转发到所有端口，于是这个包又到达了计算机A和计算机B。所以计算机B就会收到两个相同的包，这会导致无法正常通信。因此，当交换机发现一个包要发回到原端口时，就会直接丢弃这个包。
还有另外一种特殊情况，就是地址表中找不到指定的MAC地址。这可能是因为具有该地址的设备还没有向交换机发送过包，或者这个设备一段时间没有工作导致地址被从地址表中删除了。这种情况下，交换机无法判断应该把包转发到哪个端口，只能将包转发到除了源端口之外的所有端口上，无论该设备连接在哪个端口上都能收到这个包。这样做不会产生什么问题，因为以太网的设计本来就是将包发送到整个网络的，然后只有相应的接收者才接收包，而其他设备则会忽略这个包。
此外，如果接收方MAC地址是一个广播地址，那么交换机会将包发送到除源端口之外的所有端口。
3.2.4全双工模式可以同时进行发送和接收
全双工模式是交换机特有的工作模式，它可以同时进行发送和接收操作，集线器不具备这样的特性。
使用集线器时，如果多台计算机同时发送信号，信号就会在集线器内部混杂在一起，进而无法使用，这种现象称为碰撞，是以太网的一个重要特征。不过，只要不用集线器，就不会发生碰撞。
而使用双绞线时，发送和接收的信号线是各自独立的，因此在双绞线中信号不会发生碰撞。网线连接的另一端，即交换机端口和网卡的PHY（MAU）模块以及MAC模块，其内部发送和接收电路也是各自独立的，信号也不会发生碰撞。因此，只要不用集线器，就可以避免信号碰撞了。
以太网规范增加了一个无论网络中有没有信号都可以发送信号的工作模式，同时规定在这一工作模式下停用碰撞检测（图3.10）。这种工作模式就是全双工模式。在全双工模式下，无需等待其他信号结束就可以发送信号，因此它比半双工模式速度要快。由于双方可以同时发送数据，所以可同时传输的数据量也更大，性能也就更高。
交换机的全双工模式可以同时发送和接收信号。
3.2.5自动协商：确定最优的传输速率
自动切换工作模式的功能可以由相互连接的双方探测对方是否支持全双工模式，并自动切换成相应的工作模式。此外，除了能自动切换工作模式之外，还能探测对方的传输速率并进行自动切换。这种自动切换的功能称为自动协商。在以太网中，当没有数据在传输时，网络中会填充一种被称为连接脉冲的脉冲信号。在没有数据信号时就填充连接脉冲，这使得网络中一直都有一定的信号流过，从而能够检测对方是否在正常工作，或者说网线有没有正常连接。以太网设备的网线接口周围有一个绿色的LED指示灯，它表示是否检测到正常的脉冲信号。如果绿灯亮，说明PHY（MAU）模块以及网线连接正常。

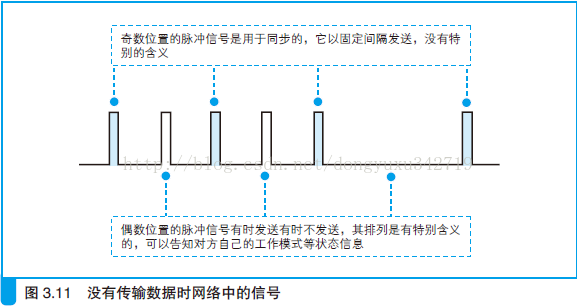

在双绞线以太网规范最初制定的时候，只规定了按一定间隔发送脉冲信号，这种信号只能用来确认网络是否正常。后来，人们又设计出了如图3.11这样的具有特定排列的脉冲信号，通过这种信号可以将自身的状态告知对方。自动协商功能就利用了这样的脉冲信号，即通过这种信号将自己能够支持的工作模式和传输速率相互告知对方，并从中选择一个最优的组合。
3.2.6交换机可同时执行多个转发操作
交换机只将包转发到具有特定MAC地址的设备连接的端口，其他端口都是空闲的，这些端口可以传输其他的包，因此交换机可以同时转发多个包。
相对地，集线器会将输入的信号广播到所有的端口，如果同时输入多个信号就会发生碰撞，无法同时传输多路信号，因此从设备整体的转发能力来看，交换机要高于集线器。
3.3路由器的包转发操作
3.3.1路由器的基本知识
网络包经过集线器和交换机之后，现在到达了路由器，并在此被转发到下一个路由器。这一步转发的工作原理和交换机类似，也是通过查表判断包转发的目标。不过路由器是基于IP设计的，而交换机是基于以太网设计的。

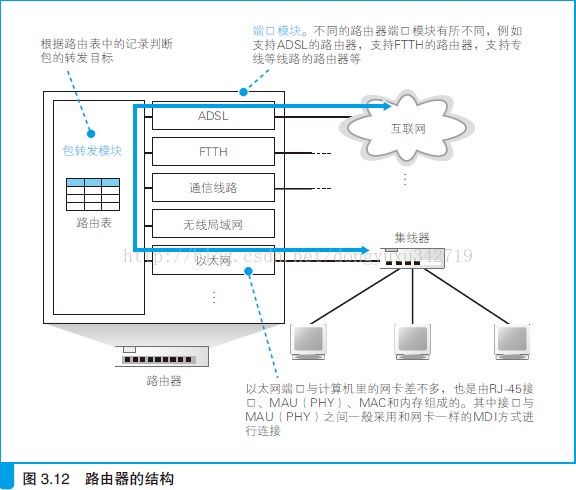

首先，路由器的内部结构如图3.12所示。这张图已经画得非常简略了，只要看明白路由器包括转发模块和端口模块两部分就可以了。其中转发模块负责判断包的转发目的地，端口模块负责包的收发操作。路由器转发模块和端口模块的关系，就相当于协议栈的IP模块和网卡之间的关系。
路由器在转发包时，首先会通过端口将发过来的包接收进来，这一步的工作过程取决于端口对应的通信技术。对于以太网端口来说，就是按照以太网规范进行工作，而无线局域网端口则按照无线局域网的规范工作，总之就是委托端口的硬件将包接收进来。接下来，转发模块会根据接收到的包的IP头部中记录的接收方IP地址，在路由表中进行查询，以此判断转发目标。然后，转发模块将包转移到转发目标对应的端口，端口再按照硬件的规则将包发送出去，也就是转发模块委托端口模块将包发送出去的意思。
端口模块会根据相应通信技术的规范来执行包收发的操作，这意味着端口模块是以实际的发送方或者接收方的身份来收发网络包的。以以太网端口为例，路由器的端口具有MAC地址，因此它就能够成为以太网的发送方和接收方。端口还具有IP地址，从这个意义上来说，它和计算机的网卡是一样的。当转发包时，首先路由器端口会接收发给自己的以太网包，然后查询转发目标，再由相应的端口作为发送方将以太网包发送出去。这一点和交换机是不同的，交换机只是将进来的包转发出去而已，它自己并不会成为发送方或者接收方。
路由器的各个端口都具有MAC地址和IP地址。
3.3.2路由表中的信息
在“查表判断转发目标”这一点上，路由器和交换机的大体思路是类似的，不过具体的工作过程有所不同。交换机是通过MAC头部中的接收方MAC地址来判断转发目标的，而路由器则是根据IP头部中的IP地址来判断的。由于使用的地址不同，记录转发目标的表的内容也会不同。其中包含的信息如图3.13 所示。
路由器根据“IP 地址”判断转发目标。
最左侧的目标地址列记录的是接收方的信息。这里的IP地址只包含表示子网的网络号部分的比特值，而表示主机号部分的比特值全部为0。路由器会将接收到的网络包的接收方IP地址与路由表中的目标地址进行比较，并找到相应的记录。交换机在地址表中只匹配完全一致的记录，而路由器则会忽略主机号部分，只匹配网络号部分。在匹配地址的过程中，路由器需要知道网络号的比特数，因此路由表中还有一列子网掩码。
路由器会忽略主机号，只匹配网络号。
目标地址列中的IP地址表示的是子网，但也有一些例外，有时地址本身的子网掩码和路由表

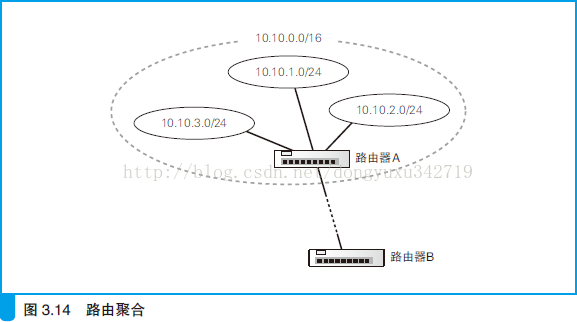

中的子网掩码是不一致的，这是路由聚合的结果。路由聚合会将几个子网合并成一个子网，并在路由表中只产生一条记录。如图3.14所示，我们现在有3个子网，分别为10.10.1.0/24、10.10.2.0/24、10.10.3.0/24，路由器B需要将包发往这3个子网。在这种情况下，路由器B的路由表中原本应该有对应这3个子网的3条记录，但在这个例子中，无论发往任何一个子网，都是通过路由器A来进行转发，因此我们可以在路由表中将这3 个子网合并成10.10.0.0/16，这样也可以正确地进行转发，但我们减少了路由表中的记录数量，这就是路由聚合。经过路由聚合，多个子网会被合并成一个子网，子网掩码会发生变化，同时，目标地址列也会改成聚合后的地址。
路由表的子网掩码列只表示在匹配网络包目标地址时需要对比的比特数量。
在子网掩码的右边还有网关和接口两列，它们表示网络包的转发目标。根据目标地址和子网掩码匹配到某条记录后，路由器就会将网络包交给接口列中指定的网络接口（即端口），并转发到网关列中指定的IP地址。
最后一列是跃点计数，它表示距离目标IP地址的距离是远还是近。这个数字越小，表示距离目的地越近；数字越大，表示距离目的地越远。路由表记录维护的方式和交换机也有所不同。交换机中对MAC地址表的维护是包转发操作中的一个步骤C，而路由器中对路由表的维护是与包转发操作相互独立的，也就是说，在转发包的过程中不需要对路由表的内容进行维护。对路由表进行维护的方法有几种，大体上可分为以下两类。
（a）由人手动维护路由记录
（b）根据路由协议机制，通过路由器之间的信息交换由路由器自行维护路由表的记录
其中（b）中提到的路由协议有很多种，例如RIP、OSPC、BGP 等都属于路由协议。
3.3.3路由器的包接收操作
首先，路由器会接收网络包。路由器的端口有各种不同的类型，这里我们只介绍以太网端口是如何接收包的。以太网端口的结构和计算机的网卡基本相同，接收包并存放到缓冲区中的过程也和网卡几乎没有区别。
首先，信号到达网线接口部分，其中的PHY（MAU）模块和MAC模块将信号转换为数字信息，然后通过包末尾的FCS进行错误校验，如果没问题则检查MAC头部中的接收方MAC地址，看看是不是发给自己的包，如果是就放到接收缓冲区中，否则就丢弃这个包。
路由器的端口都具有MAC地址，只接收与自身地址匹配的包，遇到不匹配的包则直接丢弃。
3.3.4查询路由表确定输出端口
完成包接收操作之后，路由器就会丢弃包开头的MAC头部。MAC头部的作用就是将包送达路由器，其中的接收方MAC地址就是路由器端口的MAC地址。因此，当包到达路由器之后，MAC头部的任务就完成了，于是MAC头部就会被丢弃。
通过路由器转发的网络包，其接收方MAC地址为路由器端口的MAC地址。

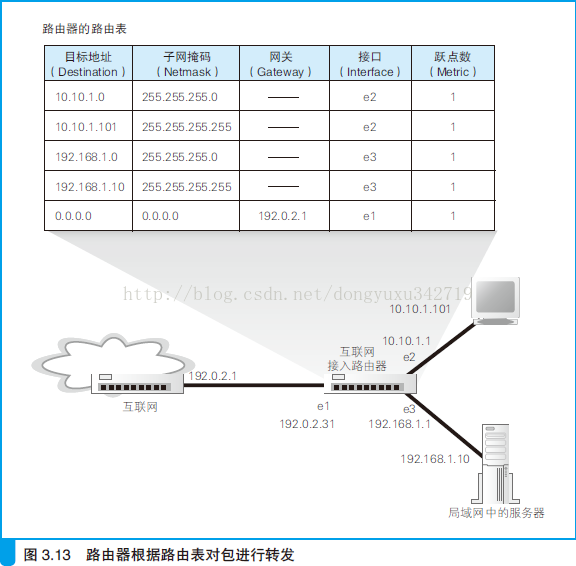

接下来，路由器会根据MAC头部后方的IP头部中的内容进行包的转发操作。转发操作分为几个阶段，首先是查询路由表判断转发目标。如图3.13的情况，假设地址为10.10.1.101的计算机要向地址为192.168.1.10的服务器发送一个包，这个包先到达图中的路由器。判断转发目标的第一步，就是根据包的接收方IP地址查询路由表中的目标地址栏，以找到相匹配的记录。就像前面讲过的一样，这个匹配并不是匹配全部32个比特，而是根据子网掩码列中的值判断网络号的比特数，并匹配相应数量的比特A。例如，图3.13的第3行，子网掩码列为255.255.255.0，就表示需要匹配从左起24个比特。网络包的接收方IP地址和路由表中的目标地址左起24个比特的内容都192.168.1，因此两者是匹配的，该行记录就是候选转发目标之一。
按照这样的规则，我们可能会匹配到多条候选记录。在这个例子中，第3、4、5行都可以匹配。其中，路由器首先寻找网络号比特数最长的一条记录。网络号比特数越长，说明主机号比特数越短，也就意味着该子网内可分配的主机数量越少，即子网中可能存在的主机数量越少，这一规则的目的是尽量缩小范围，所以根据这条记录判断的转发目标就会更加准确。我们来看图3.13中的例子。
第3行192.168.1.0/255.255.255.0表示一个子网，第4行192.168.1.10/255.255.255.255表示一台服务器。相比服务器所属的子网来说，直接指定服务器本身的地址时范围更小，因此这里应该选择第4行作为转发目标。按照最长匹配原则筛选后，如果只剩一条候选记录，则按照这条记录的内容进行转发。
然而，有时候路由表中会存在网络号长度相同的多条记录，例如考虑到路由器或网线的故障而设置的备用路由就属于这种情况。这时，需要根据跃点计数的值来进行判断。跃点计数越小说明该路由越近，因此应选择跃点计数较小的记录。
如果在路由表中无法找到匹配的记录，路由器会丢弃这个包，并通过ICMP消息告知发送方。这里的处理方式和交换机不同，原因在于网络规模的大小。交换机连接的网络最多也就是几千台设备的规模，这个规模并不大。遇到不知道应该转发到哪里的包，交换机可以将包发送到所有的端口上，虽然这个方法很简单粗暴，但不会引发什么问题。然而，路由器工作的网络环境就是互联网，它的规模是远远大于以太网的。在如此庞大的网络中，如果将不知道应该转发到哪里的包发送到整个网络上，那就会产生大量的网络包，造成网络拥塞。因此，路由器遇到不知道该转发到哪里的包，就会直接丢弃。
3.3.5找不到匹配路由时选择默认路由
互联网中的转发目标可能超过20万个，如果全部要配置在路由表中实在是不太现实。
之前的图3.13路由表中的最后一行的作用就相当于把所有目标都配置好了。这一行的子网掩码为0.0.0.0，意思是网络包接收方IP地址和路由表目标地址的匹配中需要匹配的比特数为0，就是根本不需要匹配。只要将子网掩码设置为0.0.0.0，那么无论任何地址都能匹配到这一条记录，这样就不会发生不知道要转发到哪里的问题了。
只要在这一条记录的网关列中填写接入互联网的路由器地址，当匹配不到其他路由时，网络包就会被转发到互联网接入路由器。因此这条记录被称为默认路由，这一行配置的网关地址被称为默认网关。在计算机的TCP/IP设置窗口中也有一个填写默认网关的框，意思是一样的。计算机上也有一张和路由器一样的路由表，其中默认网关的地址就是我们在设置窗口中填写的地址。
路由表中子网掩码为0.0.0.0的记录表示“默认路由”。
3.3.6包的有效期
在网络包被转交给路由器输出端口发送出去之前路由器还需要更新IP头部中的TTL（Time to Live，生存时间）字段TTL。字段表示包的有效期，包每经过一个路由器的转发，这个值就会减1，当这个值变成0时，就表示超过了有效期，这个包就会被丢弃。
这个机制是为了防止包在一个地方陷入死循环。如果路由表中的转发目标配置有问题，或者由于设备故障等原因切换到备用路由时导致暂时性的路由混乱，就会出现这样的情况。
发送方在发送包时会将TTL设为64或128，也就是说包经过这么多路由器后就会“寿终正寝”。现在的互联网即便访问一台位于地球另一侧的服务器，最多也只需要经过几十个路由器，因此只要包被正确转发，就可以在过期之前到达目的地。
3.37通过分片功能拆分大网络包
路由器的端口并不只有以太网一种，也可以支持其他局域网或专线通信技术。不同的线路和局域网类型各自能传输的最大包长度也不同，因此输出端口的最大包长度可能会小于输入端口。即便两个端口的最大包长度相同，也可能会因为添加了一些头部数据而导致包的实际长度发生变化，ADSL、FTTH等宽带接入技术中使用的PPPoE协议就属于这种情况。无论哪种情况，一旦转发的包长度超过了输出端口能传输的最大长度，就无法直接发送这个包了。
遇到这种情况，可以使用IP协议中定义的分片功能对包进行拆分，缩短每个包的长度。需要注意的是，这里说的分片和TCP对数据进行拆分的机制是不同的。TCP拆分数据的操作是在将数据装到包里之前进行的，换句话说，拆分好的一个数据块正好装进一个包里。从IP分片的角度来看，这样一个包其实是一个未拆分的整体，也就是说，分片是对一个完整的包再进行拆分的过程。

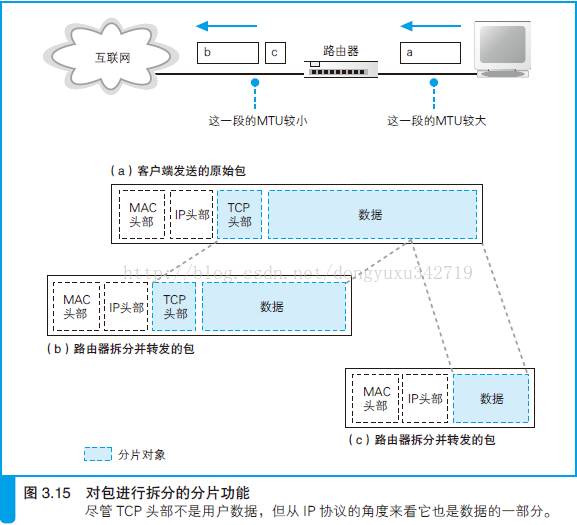

分片操作的过程如图3.15所示。首先，我们需要知道输出端口的MTU，看看这个包能不能不分片直接发送。最大包长度是由端口类型决定的，用这个最大长度减掉头部的长度就是MTU，将MTU与要转发的包长度进行比较。如果输出端口的MTU足够大，那么就可以不分片直接发送；
如果输出端口的MTU太小，那么就需要将包按照这个MTU进行分片，但在此之前还需要看一下IP头部中的标志字段，确认是否可以分片。
如果查询标志字段发现不能分片，那么就只能丢弃这个包，并通过ICMP消息通知发送方。否则，就可以按照输出端口MTU对数据进行依次拆分了。在分片中，TCP头部及其后面的部分都是可分片的数据，尽管TCP头部不属于用户数据，但从IP来看也是TCP请求传输的数据的一部分。数据被拆分后，每一份数据前面会加上IP头部，其大部分内容都和原本的IP头部一模一样，但其中有部分字段需要更新，这些字段用于记录分片相关的信息。
3.38路由器的发送操作和计算机相同
以传输的是以太网包为例，首先，为了判断MAC 头部中的MAC 地址应该填写什么值，我们需
要根据路由表的网关列判断对方的地址。如果网关是一个IP地址，则这个IP地址就是我们要转发到的目标地址；如果网关为空，则IP头部中的接收方IP地址就是要转发到的目标地址。知道对方的IP地址之后，接下来需要通过ARP根据IP地址查询MAC地址，并将查询的结果作为接收方MAC地址。路由器也有ARP缓存，因此首先会在ARP缓存中查询，如果找不到则发送ARP查询请求。
路由器判断下一个转发目标的方法如下。
●如果路由表的网关列内容为IP地址，则该地址就是下一个转发目标。
●如果路由表的网关列内容为空，则IP头部中的接收方IP地址就是下一个转发目标。
路由器也会使用ARP来查询下一个转发目标的MAC地址。
接下来是发送方MAC地址字段，这里填写输出端口的MAC地址。还有一个以太类型字段，填写0080（十六进制）。
网络包完成后，接下来会将其转换成电信号并通过端口发送出去。这一步的工作过程和计算机也是相同的。例如，当以太网工作在半双工模式时，需要先确认线路中没有其他信号后才能发送，如果检测到碰撞，则需要等待一段时间后重发。如果以太网工作在全双工模式，则不需要确认线路中的信号，可以直接发送。
如果输出端口为以太网，则发送出去的网络包会通过交换机到达下一个路由器。由于接收方MAC地址就是下一个路由器的地址，所以交换机会根据这一地址将包传输到下一个路由器。接下来，下一个路由器会将包转发给再下一个路由器，经过层层转发之后，网络包就到达了最终的目的地。
3.39路由器与交换机的关系
要理解两者之间的关系，关键点在于计算机在发送网络包时，或者是路由器在转发网络包时，都需要在前面加上MAC头部。

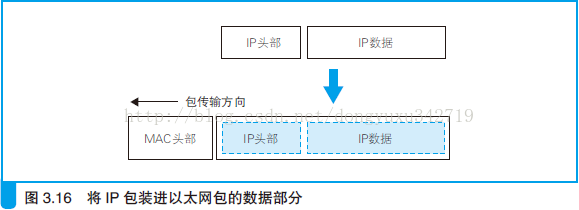

如图3.16，在前面加上MAC头部就相当于将IP包放到以太网包的数据部分。委托以太网去传输这些数据。IP协议本身没有传输包的功能，因此包的实际传输要委托以太网来进行。路由器是基于IP设计的，而交换机是基于以太网设计的，因此IP与以太网的关系也就是路由器与交换机的关系。
换句话说，路由器将包的传输工作委托给交换机来进行。当然，这里讲的内容只适用于原原本本实现IP和以太网机制的纯粹的路由器和交换机，实际的路由器有内置交换机功能的，比如用于连接互联网的家用路由器就属于这一种，对于这种路由器，上面内容可能就不适用了。但是，如果把这种“不纯粹”的路由器拆分成“纯粹”的路由器和“纯粹”的交换机，则它们各自都适用上面的内容。
IP（路由器）负责将包发送给通信对象这一整体过程，而其中将包传输到下一个路由器的过程则是由以太网（交换机）来负责的。
IP本身不负责包的传输，而是委托各种通信技术将包传输到下一个路由器，这样的设计是有重要意义的，即可以根据需要灵活运用各种通信技术，这也是IP的最大特点。正是有了这一特点，我们才能够构建出互联网这一规模巨大的网络。
3.4路由器的附加功能
3.4.1通过地址转换有效利用IP地址
路由器有一些附加功能，有两种最重要的功能——地址转换和包过滤。
本来互联网中所有的设备都应该有自己的固定地址，而且最早也确实是这样做的。比如，公司内网需要接入互联网的时候，应该向地址管理机构申请IP地址，并将它们分配给公司里的每台设备。换句话说，那个时候没有内网和外网的区别，所有客户端都是直接连接到互联网的。
随着接入互联网的设备数量的快速增长，如果还用原来的方法接入，过不了多久，可分配的地址就用光了。如果不能保证每台设备有唯一不重复的地址，就会从根本上影响网络包的传输，这是一个非常严重的问题。
解决这个问题的关键在于固定地址的分配方式。举个例子，假如有A、B两家公司，它们的内网是完全独立的。这种情况下，两家公司的内网之间不会有网络包流动，即使A公司的某台服务器和B公司的某台客户端具有相同的IP地址也没关系，因为它们之间不会进行通信。
只要在每家公司自己的范围内，能够明确判断网络包的目的地就可以了，是否和其他公司的内网地址重复无关紧要，只要每个公司的网络是相互独立的，就不会出现问题。
解决地址不足的问题，利用的就是这样的性质，即公司内部设备的地址不一定要和其他公司不重复。这样一来，公司内部设备就不需要分配固定地址了，从而大幅节省了IP地址。当然，就算是公司内网，也不是可以随便分配地址的，因此需要设置一定的规则，规定某些地址是用于内网的，这些地址叫作私有地址，而原来的固定地址则叫作公有地址。
在内网中可用作私有地址的范围仅限以下这些。
10.0.0.0 ～10.255.255.255
172.16.0.0 ～172.31.255.255
192.168.0.0 ～192.168.255.255
私有地址本身并没有什么特别的结构，只不过是将公有地址中没分配的一部分拿出来规定只能在内网使用它们而已。这个范围中的地址和其他公司重复也没关系。当然，如果在公司内部地址有重复就无法传输网络包了，因此必须避免在内网中出现重复的地址。
公司内网并不是完全独立的，而是需要通过互联网和其他很多公司相连接，所以当内网和互联网之间需要传输包的时候，问题就出现了，因为如果很多地方都出现相同的地址，包就无法正确传输了。

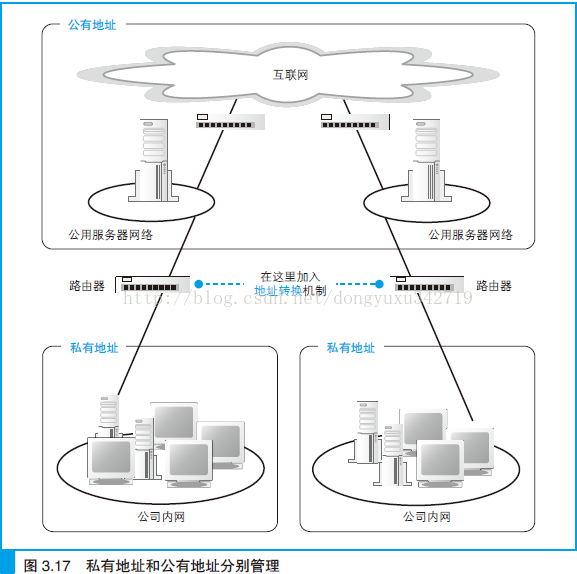

于是，当公司内网和互联网连接的时候，需要采用图3.17这样的结构，即将公司内网分成两个部分，一部分是对互联网开放的服务器，另一部分是公司内部设备。其中对互联网开放的部分分配公有地址，可以和互联网直接进行通信，相对地，内网部分则分配私有地址，内网中的设备不能和互联网直接收发网络包，而是通过一种特别的机制进行连接，这个机制就叫地址转换。
3.4.2地址转换的基本原理
地址转换的基本原理是在转发网络包时对IP头部中的IP地址和端口号进行改写。

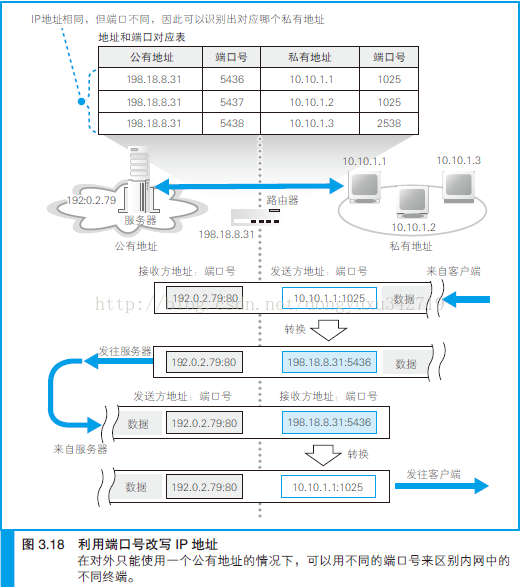

假设现在要访问Web服务器，看看包是如何传输的。首先，TCP连接操作的第一个包被转发到互联网时，会像图3.18这样，将发送方IP地址从私有地址改写成公有地址。这里使用的公有地址是地址转换设备的互联网接入端口的地址。与此同时，端口号也需要进行改写，地址转换设备会随机选择一个空闲的端口。然后，改写前的私有地址和端口号，以及改写后的公有地址和端口号，会作为一组相对应的记录保存在地址转换设备内部的一张表中。
改写发送方IP 地址和端口号之后，包就被发往互联网，最终到达服务器，然后服务器会返回一个包。服务器返回的包的接收包是原始包的发送方，因此返回的包的接收方就是改写后的公有地址和端口号。这个公有地址其实是地址转换设备的地址，因此这个返回包就会到达地址转换设备。
接下来，地址转换设备会从地址对应表中通过公有地址和端口号找到相对应的私有地址和端口号，并改写接收方信息，然后将包发给公司内网，这样包就能够到达原始的发送方了。
在后面的包收发过程中，地址转换设备需要根据对应表查找私有地址和公有地址的对应关系，再改写地址和端口号之后进行转发。当数据收发结束，进入断开阶段，访问互联网的操作全部完成后，对应表中的记录就会被删除。
通过这样的机制，具有私有地址的设备就也可以访问互联网了。从互联网一端来看，实际的通信对象是地址转换设备（这里指的是路由器）。
3.4.3改写端口的原因
早期的地址转换机制是只改写地址，不改写端口号的。使用这种方法的前提是私有地址和公有地址必须一一对应，也就是说，有多少台设备要上互联网，就需要多少个公有地址。当然，访问动作结束后可以删除对应表中的记录，这时同一个公有地址可以分配给其他设备使用，因此只要让公有地址的数量等于同时访问互联网的设备数量就可以了。
然而公司人数一多，同时访问互联网的人数也会增加。一个几千人的公司里，有几百人同时访问互联网是很正常的，这样就需要几百个公有地址。
改写端口号正是为了解决这个问题。客户端一方的端口号本来就是从空闲端口中随机选择的，因此改写了也不会有问题。端口号是一个16比特的数值，总共可以分配出几万个端口，因此如果用公有地址加上端口的组合对应一个私有地址，一个公有地址就可以对应几万个私有地址，这种方法提高了公有地址的利用率。
3.4.4从互联网访问公司内网
对于从互联网访问公司内网的包，如果在对应表中没有记录就无法正常转发。因为如果对应表中没有记录，就意味着地址转换设备无法判断公有地址与私有地址之间的对应关系。
对于没有在访问互联网的内网设备，是无法从互联网向其发送网络包的。而且即便是正在访问的设备，也只能向和互联网通信中使用的那个端口发送网络包，无法向其他端口发送包。也就是说，除非公司主动允许，否则是无法从互联网向公司内网发送网络包的。这种机制具有防止非法入侵的效果。

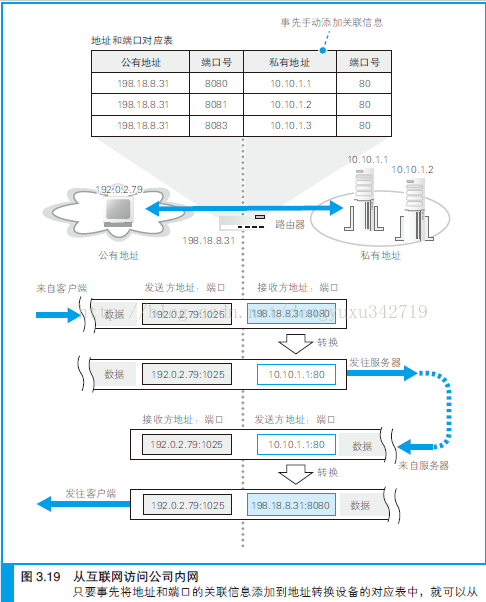

之所以无法从互联网访问内网，是因为对应表里没有相应的记录，那么我们只要事先手动添加这样的记录就可以了（图3.19）。一般来说，用于外网访问的服务器可以放在地址转换设备的外面并为它分配一个公有地址，也可以将服务器的私有地址手动添加到地址转换设备中，这样就可以从互联网访问到这台具有私有地址的服务器了。
3.4.5路由器的包过滤功能
包过滤就是在对包进行转发时，根据MAC头部、IP头部、TCP头部的内容，按照事先设置好的规则决定是转发这个包，还是丢弃这个包。我们通常说的防火墙设备或软件，大多数都是利用这一机制来防止非法入侵的。
包过滤的原理非常简单，但要想设置一套恰当的规则来区分非法访问和正常访问，只阻止非法入侵而不影响正常访问，是非常不容易的。
