简介

Ci24R1芯片工作在2.4GHz ISM频段,集成嵌入式ARQ基带协议引擎。

工作频率范围:2400MHz~2525MHz

信道数:126

带宽:1MHz

兼容 BLE4.2 PHY&MAC

调制与解调技术:GFSK/FSK

数据速率:2Mbps/1Mbps/250Kbps

最高发射功率:11dBm

接收灵敏度: -80dBm @2Mbps

通信接口:两线SPI ,@10MHz

电压范围:2.1-3.6V

RSSI值:1bit输出,-50dBm

关断功耗:2uA

快速启动时间:<160us

外接晶体:16MHz ±60ppm

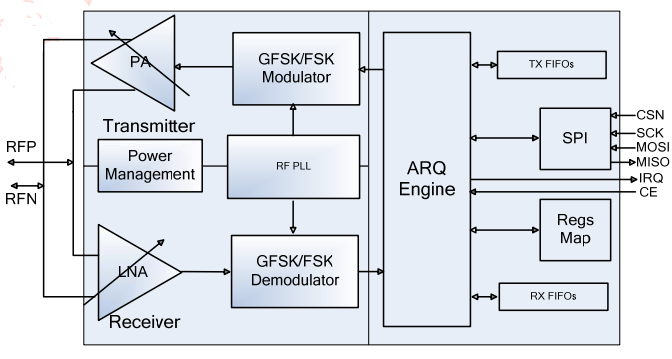

硬件框架:

在这里插入图片描述

PA:无线信号从芯片发射端的功率放大器

Power Management:电源管理

LNA:无线信号从芯片接收端的低噪声放大器, 噪声系数很低的放大器

RF PLL:射频锁相环,利用相位同步产生的电压,去调谐压控振荡器以产生目标频率的负反馈控制系统。

GFSK/FSK Modulator:调制器

GFSK/FSK Demodulator:解
