在PT软件中完成中小型企业网络的主要分为五步：

一：配置PC机IP参数；

二、交换机的VLAN配置；

三、交换机trunk接口配置；

四、路由器子接口配置；

五、配置路由器的静态路由。

下面我会就配置过程做解释，以下过程为我的课程作业，大家可以作为参考，有错的地方可以提出来大家一起探讨。

网络总体拓扑图：

一、配置PC机IP参数

给各个PC机配置上自己的IP地址和子网掩码，这里放上我自己的网络表作为参照：

二、在PT环境下，按照上述网络规划的VLAN参数，配置交换机的VLAN：

●VLAN2：F0/1，F0/2；

●VLAN3：F0/4，F0/5。

详细命令如下：

Switch>en //进入特权模式

Switch#config t //进入全局配置模式

//创建VLAN

Switch（config）#vlan 2

Switch（config-vlan）#name vlan-2 //vlan命名

Switch（config-vlan）#exit

//指派端口

Switch（config）#int range f0/1-2 //批量分配

Switch（config-if）#switchport mode access

Switch（config-if）#switchport access vlan 2

Switch（config-if）#end

完成配置后可以使用命令show vlan brief查看VLAN接口。

三、交换机trunk接口配置

将交换机连接路由器的F0/5接口配置成TRUNK模式：

Switch#config t

Sswitch(config)#int f0/5 //PT软件不支持配置TRUNK协议，默认使用802.1q

Switch(config-if)#switchport trunk encap dot1q  //此命令在PT环境下可省略

Switch(config-if)#switchport mode trunk

Switch(config-if)#end

Switch#wr //保存配置

完成配置后可以使用命令show inttrunk查看trunk配置：

四、路由器子接口配置

将路由器连接交换机的G0/0/0接口配置成两个子接口，分别连接VLAN2和VLAN3：

●子接口g0/0/0.2→VLAN2；

●子接口g0/0/0.3→VLAN3.

1.配置父接口

Router#config t

Router(config)#int g0/0/0

Router(config-if)#no shut

Router(config-if)#no ip address  //父接口无须IP地址

Router(config-if)#exit

2.创建与VLAN-2对应的子接口g0/0/0.2

Router(config-if)#int g0/0/0.2

//与交换机trunk端口的封装协议相同

//VLAN ID标记为“2”，应与相应的VLAN对应，否则不通

Router(config-subif)#encapsulation dot 2

//子接口IP地址，必须与VLAN-2同段，将作为VLAN -2内主机的网关

Router(config-subif)#ip address 192.168.0.1 255.255.255.0

Router(config-subif)#exit

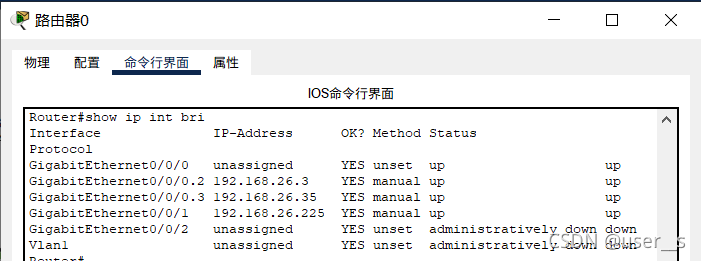

完成配置后可以使用命令show ip int brief查看端口配置：

五、配置路由器的IP静态路由

1.配置R0路由器的静态路由

提示：在全局配置模式下配置路由器的静态路由。

//R0前往企业网2的路由

Router(config)#ip route 192.168.26.64 255.255.255.224 192.168.26.226

Router(config)#exit      //返回到特权模式

Router#show ip route     //查看路由器的路由表

Router#show ip route static      //查看路由表中的静态路由

Router#write                     //保存配置信息

3、配置R1路由器的静态路由

提示：在全局配置模式下配置路由器的静态路由。

//R1前往企业网1的路由

Router(config)#ip route 192.168.26.0 255.255.255.224 192.168.26.225

Router(config)#exit

Router#show ip route

Router#show ip route static

Router#write

以上就是本次实验的过程，我也是第一次写文章，想着能在这上面和大家相互学习，也发现自己的不足，为自己提高一点经验。我想说的是在完成这样那样实验的过程中我们肯定会遇到很多的错误和麻烦，不要想着放弃或是找一个很厉害的人帮自己弄完。只有自己一步步解决错误，学习自己不会的知识点，这样在实验完成的时候就会发现自己真的学习到很多，下次就会有更多的耐心去解决它。
