Cadence原理图中锁定器件编号

  • Post author:
  • Post category:其他


有时候,在做原理图改动时候,经常会添加一些元器件,有时候我们希望一些连接器或者IC编号固定,不参与重新编号,如何进行呢?

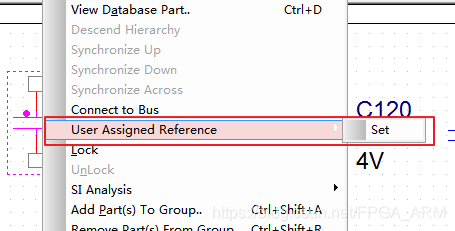

1.将器件手动指定。右点击器件 —> User Assigned Reference —>Set

在这里插入图片描述

2. 器件被指定编号。(编号下方有横线)

在这里插入图片描述

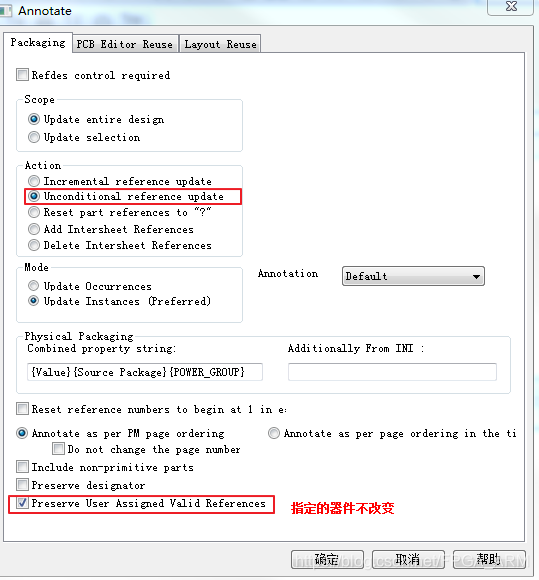

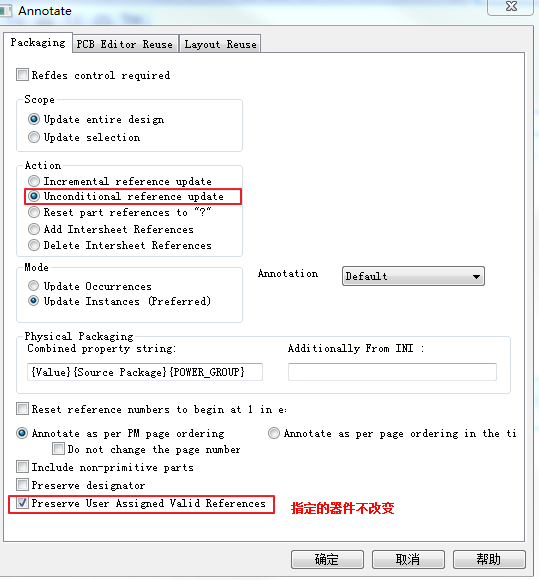

3. Tool—>Annotate

在这里插入图片描述

4. 点击确定,发现指定的器件编号未改变。
