AHB总线协议整理

  • Post author:
  • Post category:其他


这位博注总结的很好啊，


http://blog.163.com/qixin_william/blog/static/240217035201491133626819/



http://blog.163.com/qixin_william/blog/static/240217035201491425318830/


拿过来分析下

一下

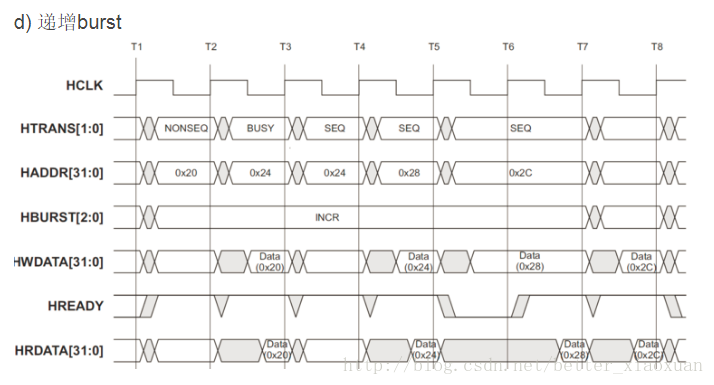

  • T1时刻之后，master将第一拍地址和控制信号打入总线，因为是一个新的burst的开始，所以transfer的类型是NONSEQ的。 T2上升沿，slave采集到master发出的控制信号。

    1. 控制信号包括（haddr,htans,hburst）。 slave就是基于这一控制信号，考虑是否在下个周期（T2时刻后的周期，把自己的data放上供给master读取）
    2. NONSEQ是single模式和burst模式第一拍的必要条件。
    3. 这里的hburst发出为INCR模式，即为次数不限的递增burst传输。地址根据每拍数据的大小递增，可以传输
