<一>总览

MindSpore支持保存两种类型的数据：训练参数和网络模型（模型中包含参数信息）。

• 训练参数指的是

  Checkpoint

  格式文件。

• 网络模型包括MindIR、AIR和ONNX三种格式文件。

下面介绍一下这几种格式的基本概念及其应用场景。

•
  Checkpoint


  • 采用了Protocol Buffers格式，存储了网络中所有的参数值。

  • 一般用于训练任务中断后恢复训练，或训练后的微调（Fine Tune）任务。

• MindIR

  • 全称MindSpore IR，是MindSpore的一种基于图表示的函数式IR，定义了可扩展的图结构以及算子的IR表示。

  • 它消除了不同后端的模型差异，一般用于跨硬件平台执行推理任务。

• ONNX

  • 全称Open Neural Network Exchange，是一种针对机器学习模型的通用表达。

  • 一般用于不同框架间的模型迁移或在推理引擎(

    TensorRT

    )上使用

•
  AIR


  • 全称Ascend Intermediate Representation，是华为定义的针对机器学习所设计的开放式文件格式。

  • 它能更好地适应华为AI处理器，一般用于Ascend 310上执行推理任务。

<二> 推理

总体步骤：

1. 开发环境准备，Python3.7.5 ，ubuntu 18.04.5   x86_64，配套开发软件包 CNN、mindx_sdk等。

2. 导出AIR模型文件

3. 使用ATC工具将AIR模型文件转成OM模型。

4. 编译推理代码，生成可执行

main

   文件。

5. 加载保存的OM模型，执行推理并查看结果。

（1）离线模型转换

总体流程：Checkpoint—->lenet.air—–>om

使用ATC工具将air文件转换为om文件

model_path=$1
output_model_name=$2

/usr/local/Ascend/atc/bin/atc \
--model=$model_path \
--mode=0 \
--framework=1 \
--output=$output_model_name \
--input_format=NCHW \
--soc_version=Ascend310 \

参数说明：

–mode=0                  0表示转为离线om模型

–model                     待转文件路径与文件名。

–framework=1        原始框架类型，1为mindspore

–output                    存放转换后的离线模型的路径以及文件名

–soc_version           模型转换时指定芯片版本（一定要指名，刚开始没填写，一直报错）

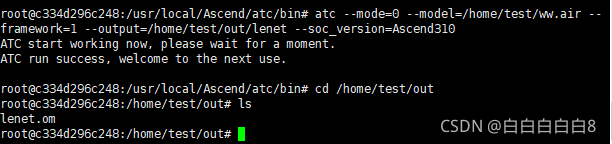

命令运行脚本        bash air2om.sh ./ww.air ../mxbase/models/lenet

最终结果:

得到om模型文件

其他Caffe、Tensorflow等框架的转换方式以及配置参数，见

昇腾CANN社区版

（2）MxBase推理过程

大致目录结构：不同模型有所不同

├── data
  ├── config                          # 模型配置信息
    ├── coco.names                    # 数据集类别
    ├── infer.txt                     # 保存推理图片路径
  ├── images                          # 推理图片
    ├── 1.jpg
    ├── 2.jpg
    ├── 3.jpg
    ......
  ├── model                           # 保存模型文件
    ├── model_tf_aipp.om
├── mxbase
  ├── main.cpp                        # 推理启动脚本
  ├── modelDetection.h                # 模型推理.h文件
  ├── modelDetection.cpp              # 模型推理脚本
  ├── CMakeLists.txt                  # Cmake编译文件
  ├── build.sh                        # 编译脚本

2.1、build.sh编译脚本：

设置编译环境，需要根据本地机子实际环境做修改

#!/bin/bash

# Copyright 2020 Huawei Technologies Co., Ltd
#
# Licensed under the Apache License, Version 2.0 (the "License");
# you may not use this file except in compliance with the License.
# You may obtain a copy of the License at


path_cur=$(dirname $0)
echo "now_path:${path_cur}"
echo "ASCEND_VERSION:${ASCEND_VERSION}"
function check_env()
{
    # set ASCEND_VERSION to ascend-toolkit/latest when it was not specified by user
    if [ ! "${ASCEND_VERSION}" ]; then
        export ASCEND_VERSION=nnrt/latest
        echo "Set ASCEND_VERSION to the default value: ${ASCEND_VERSION}"
    else
        echo "ASCEND_VERSION is set to ${ASCEND_VERSION} by user"
    fi

    if [ ! "${ARCH_PATTERN}" ]; then
        # set ARCH_PATTERN to ./ when it was not specified by user
        export ARCH_PATTERN=./
        echo "ARCH_PATTERN is set to the default value: ${ARCH_PATTERN}"
    else
        echo "ARCH_PATTERN is set to ${ARCH_PATTERN} by user"
    fi
}

function build_lenet()
{
    cd $path_cur
    rm -rf build
    mkdir -p build
    cd build
    cmake ..
    make
    ret=$?
    if [ ${ret} -ne 0 ]; then
        echo "Failed to build lenet."
        exit ${ret}
    fi
    make install
}

check_env
build_lenet

2.2、 CMakeLists.txt编译文件：

根据实际情况做修改

cmake_minimum_required(VERSION 3.14.1)
project(lenet)
set(TARGET lenet)
add_definitions(-DENABLE_DVPP_INTERFACE)
add_compile_options(-std=c++11 -fPIE -fstack-protector-all -fPIC -Wall)
add_link_options(-Wl,-z,relro,-z,now,-z,noexecstack -pie)

# 检查环境变量
if(NOT DEFINED ENV{ASCEND_HOME})
    message(FATAL_ERROR "please define environment variable:ASCEND_HOME")
endif()
if(NOT DEFINED ENV{ASCEND_VERSION})
    message(WARNING "please define environment variable:ASCEND_VERSION")
endif()
if(NOT DEFINED ENV{ARCH_PATTERN})
    message(WARNING "please define environment variable:ARCH_PATTERN")
endif()
set(ACL_INC_DIR $ENV{ASCEND_HOME}/$ENV{ASCEND_VERSION}/acllib/include)
set(ACL_LIB_DIR $ENV{ASCEND_HOME}/$ENV{ASCEND_VERSION}/acllib/lib64)

set(MXBASE_ROOT_DIR $ENV{MX_SDK_HOME})
set(MXBASE_INC ${MXBASE_ROOT_DIR}/include)
set(MXBASE_LIB_DIR ${MXBASE_ROOT_DIR}/lib)

set(MXBASE_POST_LIB_DIR ${MXBASE_ROOT_DIR}/lib/modelpostprocessors)
set(MXBASE_POST_PROCESS_DIR ${MXBASE_INC}/MxBase/postprocess/include)
if(DEFINED ENV{MXSDK_OPENSOURCE_DIR})
    set(OPENSOURCE_DIR $ENV{MXSDK_OPENSOURCE_DIR})
else()
    set(OPENSOURCE_DIR ${MXBASE_ROOT_DIR}/opensource)
endif()

#包含编译需要用到的目录
include_directories(${ACL_INC_DIR})
include_directories(${OPENSOURCE_DIR}/include)
include_directories(${OPENSOURCE_DIR}/include/opencv4)

include_directories(${MXBASE_INC})
include_directories(${MXBASE_POST_PROCESS_DIR})

link_directories(${ACL_LIB_DIR})
link_directories(${OPENSOURCE_DIR}/lib)
link_directories(${MXBASE_LIB_DIR})
link_directories(${MXBASE_POST_LIB_DIR})

#设置主执行文件
add_executable(${TARGET} main.cpp)

#target_link_libraries(${TARGET} glog cpprest mxbase opencv_world)

install(TARGETS ${TARGET} RUNTIME DESTINATION ${PROJECT_SOURCE_DIR}/)

2.3、推理脚本

2.3.1    主函数启动脚本 main_opencv.cpp

作用：初始化模型配置所需参数，加载图片供后续推理

#include "MxBase/Log/Log.h"
#include <dirent.h>
#include "LenetOpencv.h"



namespace {
const uint32_t CLASS_NUM = 10;
} // namespace


APP_ERROR ScanImages(const std::string &path, std::vector<std::string> &imgFiles)
{
    DIR *dirPtr = opendir(path.c_str());
    if (dirPtr == nullptr) {
        LogError << "opendir failed. dir:" << path;
        return APP_ERR_INTERNAL_ERROR;
    }
    dirent *direntPtr = nullptr;
    while ((direntPtr = readdir(dirPtr)) != nullptr) {
        std::string fileName = direntPtr->d_name;
        if (fileName == "." || fileName == "..") {
            continue;
        }

        imgFiles.emplace_back(path + "/" + fileName);
    }
    closedir(dirPtr);
    return APP_ERR_OK;
}


int main(int argc, char* argv[]){
         if (argc <= 1) {
        LogError << "Please input image path, such as './lenet image_dir'.";
        return APP_ERR_OK;
    }

    InitParam initParam = {};
    initParam.deviceId = 0;
    initParam.classNum = CLASS_NUM;
    initParam.checkTensor = true;
    initParam.modelPath = "../models/lenet.om";

    auto lenet = std::make_shared<LenetOpencv>();
    APP_ERROR ret = lenet->Init(initParam);
    if (ret != APP_ERR_OK) {
        LogError << "Lenet init failed, ret=" << ret << ".";
        return ret;
    }else{
            LogError<<"Lenet init success";
    }
    std::string imgPath = argv[1];
    std::vector<std::string> imgFilePaths;
    ret = ScanImages(imgPath, imgFilePaths);
    auto startTime = std::chrono::high_resolution_clock::now();
    for (auto &imgFile : imgFilePaths) {
        ret = lenet->Process(imgFile);
        if (ret != APP_ERR_OK) {
            LogError << "lenet process failed, ret=" << ret << ".";
            lenet->DeInit();
            return ret;
        }
    }
    auto endTime = std::chrono::high_resolution_clock::now();
    lenet->DeInit();
    double costMilliSecs = std::chrono::duration<double, std::milli>(endTime - startTime).count();

    double fps = 1000.0 * imgFilePaths.size() / lenet->GetInferCostMilliSec();
    LogInfo << "[Process Delay] cost: " << costMilliSecs << " ms\tfps: " << fps << " imgs/sec";
    return APP_ERR_OK;


}

2.3.2    模型推理脚本和 .h文件

作用：模型推理具体实现代码

#LenetOpencv.cpp文件


#include "LenetOpencv.h"
#include "MxBase/DeviceManager/DeviceManager.h"
#include "MxBase/Log/Log.h"
#include "MxBase/ConfigUtil/ConfigUtil.h"

using namespace MxBase;


namespace {
    const uint32_t YUV_BYTE_NU = 3;
    const uint32_t YUV_BYTE_DE = 2;
    const uint32_t VPC_H_ALIGN = 2;
}




APP_ERROR LenetOpencv::Init(const InitParam &initParam)
{
    deviceId_ = initParam.deviceId;
    APP_ERROR ret = MxBase::DeviceManager::GetInstance()->InitDevices();
    if (ret != APP_ERR_OK) {
        LogError << "Init devices failed, ret=" << ret << ".";
        return ret;
    }
    ret = MxBase::TensorContext::GetInstance()->SetContext(initParam.deviceId);
    if (ret != APP_ERR_OK) {
        LogError << "Set context failed, ret=" << ret << ".";
        return ret;
    }
    dvppWrapper_ = std::make_shared<MxBase::DvppWrapper>();
    ret = dvppWrapper_->Init();
    if (ret != APP_ERR_OK) {
        LogError << "DvppWrapper init failed, ret=" << ret << ".";
        return ret;
    }
    model_ = std::make_shared<MxBase::ModelInferenceProcessor>();
    ret = model_->Init(initParam.modelPath, modelDesc_);
    if (ret != APP_ERR_OK) {
        LogError << "ModelInferenceProcessor init failed, ret=" << ret << ".";
        return ret;
    }


    MxBase::ConfigData configData;
    const std::string checkTensor = initParam.checkTensor ? "true" : "false";

    configData.SetJsonValue("CLASS_NUM", std::to_string(initParam.classNum));
    configData.SetJsonValue("CHECK_MODEL", checkTensor);

    auto jsonStr = configData.GetCfgJson().serialize();
    std::map<std::string, std::shared_ptr<void>> config;
    return APP_ERR_OK;
}

APP_ERROR LenetOpencv::DeInit()
{
    dvppWrapper_->DeInit();
    model_->DeInit();
    MxBase::DeviceManager::GetInstance()->DestroyDevices();
    return APP_ERR_OK;
}


APP_ERROR LenetOpencv::ReadImage(const std::string &imgPath, cv::Mat &imageMat)
{
    imageMat = cv::imread(imgPath, cv::IMREAD_COLOR);
    return APP_ERR_OK;
}




APP_ERROR LenetOpencv::CVMatToTensorBase(const cv::Mat &imageMat, MxBase::TensorBase &tensorBase)
{
    const uint32_t dataSize =  imageMat.cols *  imageMat.rows * YUV444_RGB_WIDTH_NU;
    LogInfo << "image size " << imageMat.cols << " " << imageMat.rows;
    MemoryData memoryDataDst(dataSize, MemoryData::MEMORY_DEVICE, deviceId_);
    MemoryData memoryDataSrc(imageMat.data, dataSize, MemoryData::MEMORY_HOST_MALLOC);

    APP_ERROR ret = MemoryHelper::MxbsMallocAndCopy(memoryDataDst, memoryDataSrc);
    if (ret != APP_ERR_OK) {
        LogError << GetError(ret) << "Memory malloc failed.";
        return ret;
    }

    std::vector<uint32_t> shape = {imageMat.rows * YUV444_RGB_WIDTH_NU, static_cast<uint32_t>(imageMat.cols)};
    tensorBase = TensorBase(memoryDataDst, false, shape, TENSOR_DTYPE_UINT8);
    return APP_ERR_OK;
}



APP_ERROR LenetOpencv::Inference(const std::vector<MxBase::TensorBase> &inputs,
                                      std::vector<MxBase::TensorBase> &outputs)
{
    //model_  is  <MxBase::ModelInferenceProcessor>  object, modelDesc_ is an object which save the model_info
    auto dtypes = model_->GetOutputDataType();
    for (size_t i = 0; i < modelDesc_.outputTensors.size(); ++i) {
        std::vector<uint32_t> shape = {};
        for (size_t j = 0; j < modelDesc_.outputTensors[i].tensorDims.size(); ++j) {
            shape.push_back((uint32_t)modelDesc_.outputTensors[i].tensorDims[j]);
        }
        TensorBase tensor(shape, dtypes[i], MemoryData::MemoryType::MEMORY_DEVICE, deviceId_);
        APP_ERROR ret = TensorBase::TensorBaseMalloc(tensor);
        if (ret != APP_ERR_OK) {
            LogError << "TensorBaseMalloc failed, ret=" << ret << ".";
            return ret;
        }
        outputs.push_back(tensor);
    }

    DynamicInfo dynamicInfo = {};
    dynamicInfo.dynamicType = DynamicType::STATIC_BATCH;
    auto startTime = std::chrono::high_resolution_clock::now();
    APP_ERROR ret = model_->ModelInference(inputs, outputs, dynamicInfo);
    auto endTime = std::chrono::high_resolution_clock::now();
    double costMs = std::chrono::duration<double, std::milli>(endTime - startTime).count();// save time
    inferCostTimeMilliSec += costMs;
    if (ret != APP_ERR_OK) {
        LogError << "ModelInference failed, ret=" << ret << ".";
        return ret;
    }
    return APP_ERR_OK;
}


//image process
APP_ERROR LenetOpencv::Process(const std::string &imgPath)
{
    cv::Mat imageMat;
    APP_ERROR ret = ReadImage(imgPath, imageMat);
    if (ret != APP_ERR_OK) {
        LogError << "ReadImage failed, ret=" << ret << ".";
        return ret;
    }


    std::vector<MxBase::TensorBase> inputs = {};
    std::vector<MxBase::TensorBase> outputs = {};

    TensorBase tensorBase;
    //image ==>tensorBase
    ret = CVMatToTensorBase(imageMat, tensorBase);
    if (ret != APP_ERR_OK) {
        LogError << "CVMatToTensorBase failed, ret=" << ret << ".";
        return ret;
    }
    //put tensorBase to inputs
    inputs.push_back(tensorBase);

    auto startTime = std::chrono::high_resolution_clock::now();
    //start inference for each image
    ret = Inference(inputs, outputs);
    auto endTime = std::chrono::high_resolution_clock::now();
    double costMs = std::chrono::duration<double, std::milli>(endTime - startTime).count();// save time
    inferCostTimeMilliSec += costMs;
    if (ret != APP_ERR_OK) {
        LogError << "Inference failed, ret=" << ret << ".";
        return ret;
    }


    /*
    //post process
    std::vector<std::vector<MxBase::ClassInfo>> BatchClsInfos = {};
    ret = PostProcess(outputs, BatchClsInfos);
    if (ret != APP_ERR_OK) {
        LogError << "PostProcess failed, ret=" << ret << ".";
        return ret;
    }

    ret = SaveResult(imgPath, batchClsInfos);
    if (ret != APP_ERR_OK) {
        LogError << "Save infer results into file failed. ret = " << ret << ".";
        return ret;
    }



    */

    return APP_ERR_OK;
}

#LenetOpencv.h头文件

#ifndef MXBASE_LENETOPENCV_H
#define MXBASE_LENETOPENCV_H
#include <opencv2/opencv.hpp>

#include "MxBase/DvppWrapper/DvppWrapper.h"
#include "MxBase/ModelInfer/ModelInferenceProcessor.h"
#include "MxBase/Tensor/TensorContext/TensorContext.h"

struct InitParam {
    uint32_t deviceId;
    uint32_t classNum;
    bool checkTensor;
    std::string modelPath;
};
class LenetOpencv{
        public:
                APP_ERROR Init(const InitParam &initParam);
                APP_ERROR DeInit();
                APP_ERROR ReadImage(const std::string &imgPath, cv::Mat &imageMat);
                APP_ERROR CVMatToTensorBase(const cv::Mat &imageMat, MxBase::TensorBase &tensorBase);
                APP_ERROR Inference(const std::vector<MxBase::TensorBase> &inputs, std::vector<MxBase::TensorBase> &outputs);
                APP_ERROR Process(const std::string &imgPath);
                // get infer time
                double GetInferCostMilliSec() const {return inferCostTimeMilliSec;}

        private:
                std::shared_ptr<MxBase::DvppWrapper> dvppWrapper_;
                std::shared_ptr<MxBase::ModelInferenceProcessor> model_;

                MxBase::ModelDesc modelDesc_;
                uint32_t deviceId_ = 0;
                // infer time
                double inferCostTimeMilliSec = 0.0;

};

#endif

2.4、编译

上述所有步骤完成就可以进行编译，执行bash build.sh

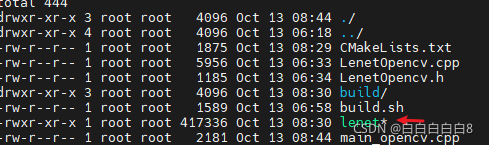

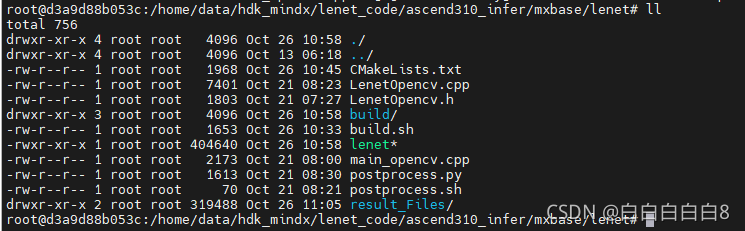

就会生成绿色字体的可执行文件。

2.5、MNIST数据集预处理，转为jpg图片

可以看我的另一篇博文

python 将MNIST数据集转为jpg图片格式_白白白-CSDN博客

2.6、运行推理服务。

./lenet

image_path (参数解释：image_path 代表待推理图片的路径)。

在 “mxbase/lenet” 目录下执行推理命令，如

./lenet ../../infer_data/pre_process_image/

结果

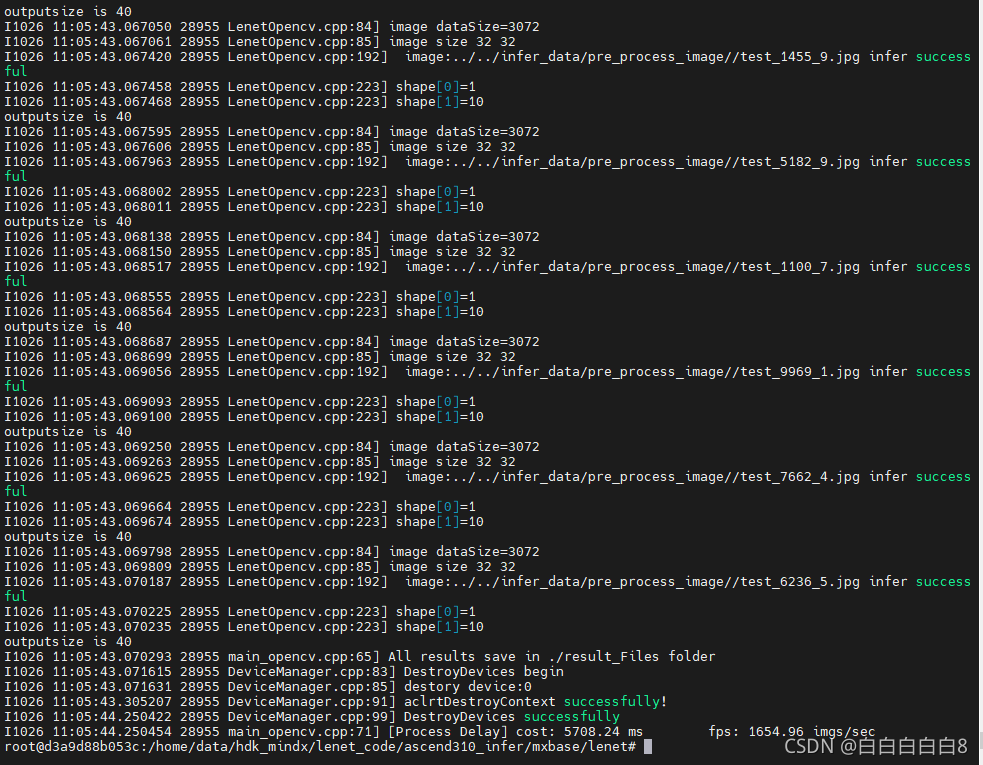

如果结果和上图一致，表明推理运行成功，所有推理结果会保存在同级目录下的 result_Files 文件夹中。

2.7、后处理与观察结果。

接着，需要对推理的结果做后处理，计算精度。

python postprocess.py

result_path infer_data (参数解释：result_path 表示推理后结果存储的路径，infer_data 表示上一步中推理所用到的图片路径)。

在 “mxbase/lenet”目录下 执行后处理命令：

python postprocess.py ./result_Files/ ../../infer_data/pre_process_image/

结果：如上图所示，可以看到精度的计算结果，为0.9838 。精度结果也会存于acc.log 文件夹中。

MindX SDK推理

1.
   修改配置文件。


   1. 修改

      pipeline

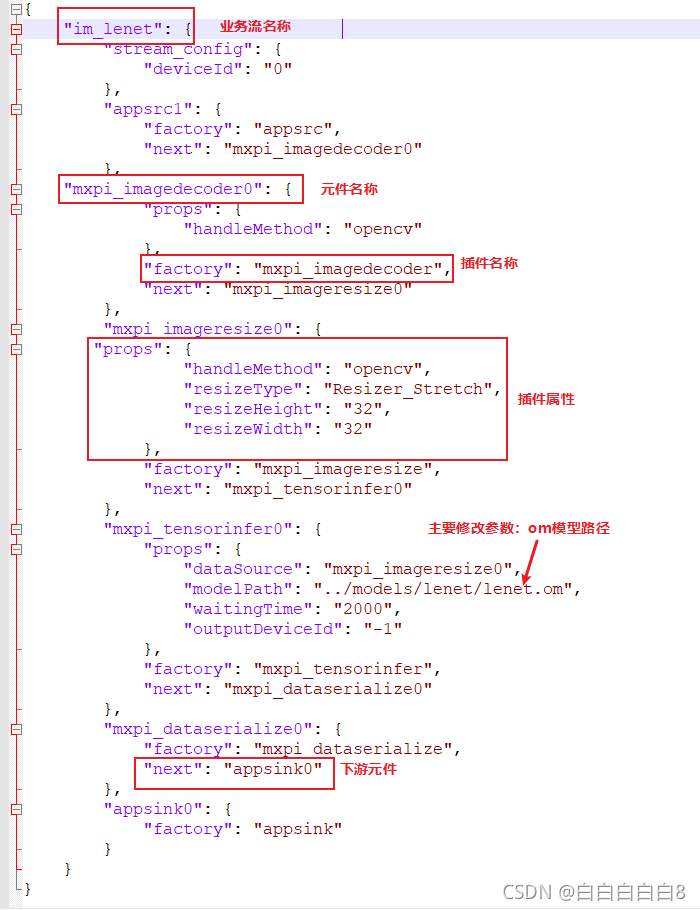

      文件。（默认位置 ascend310_infer –> sdk –> pipeline –> lenet.pipeline）

      进入pipeline目录：


      cd /home/data/hdk_mindx/lenet_code/ascend310_infer/sdk/pipeline/

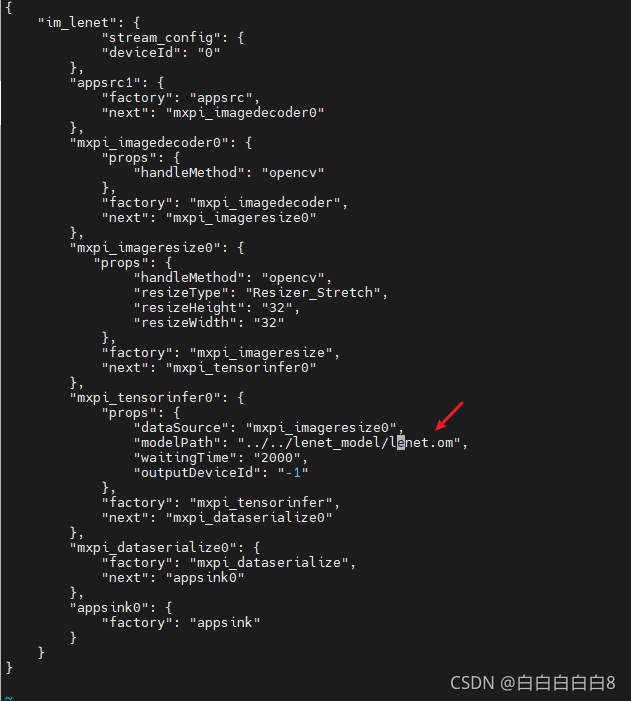

      由于之前步骤中，om模型位置为 : ascend310_infer –> lenet_model –> lenet.om ，因此根据实际做修改，其他都不用改。



   2.

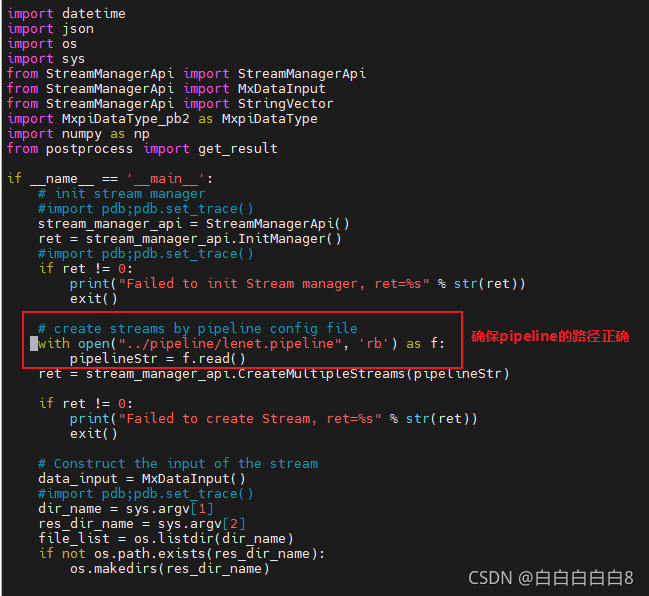

      sdk –> python_lenet –> main.py

      推理文件需要注意的参数


   3.

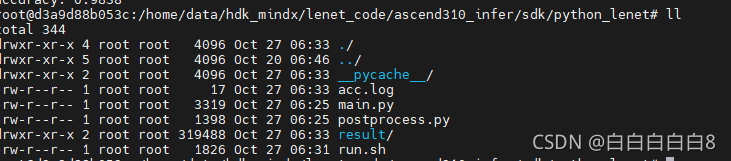

      sdk –> python_lenet –> run.sh

      推理启动脚本需要注意的环境变量配置


      1. 确保上述

         ${MX_SDK_HOME}

         等系统环境变量设置正确。

2.
   运行推理服务。


   1. 执行推理。


      bash run.sh

      infer_image_path output_result_path (

      参数解释：

      infer_image_path : 待推理图片的路径 output_result_path : 结果保存路径)

      如：


      bash run.sh ../../infer_data/pre_process_image/ ./result


      前面步骤，推理图片路径为: ascend310_infer –>infer_data –> pre_process_image

      结果保存于 同级目录下result文件夹中。





      出现上图结果表示推理完成！

   2. 查看推理结果。

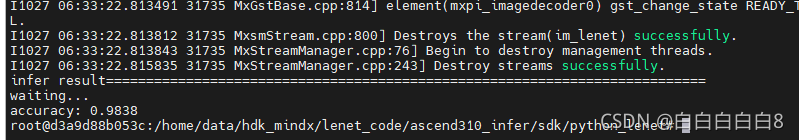

      （main.py 推理脚本 已包含 后处理、计算精度步骤，只需运行run.sh ，结束后 即可看到精度）




      可以看到此处的精度和mxbase推理的精度保持一致。
