提要
需求:加载一张图片并显示,可以放大缩小,可以截取图片的某个矩形并保存。
原以为蛮简单的一个功能,其实还是有点小复杂。
最简单Qt图片浏览器可以参考Qt自带的Demo:
Image Viewer Example

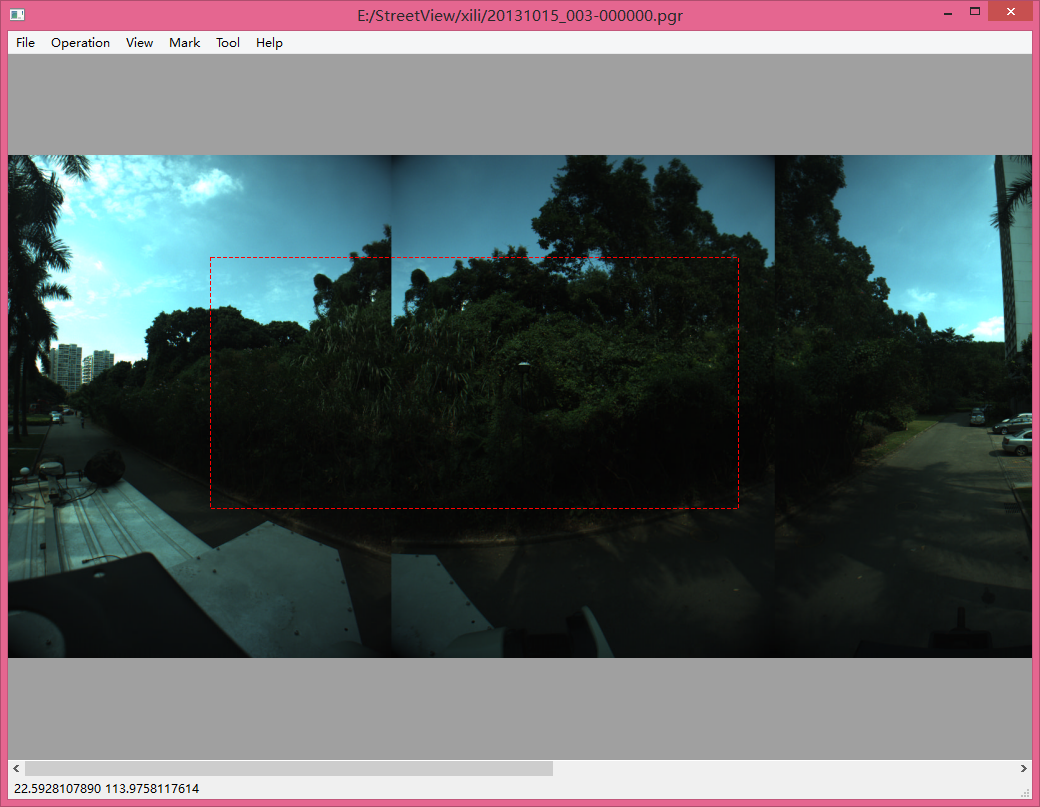

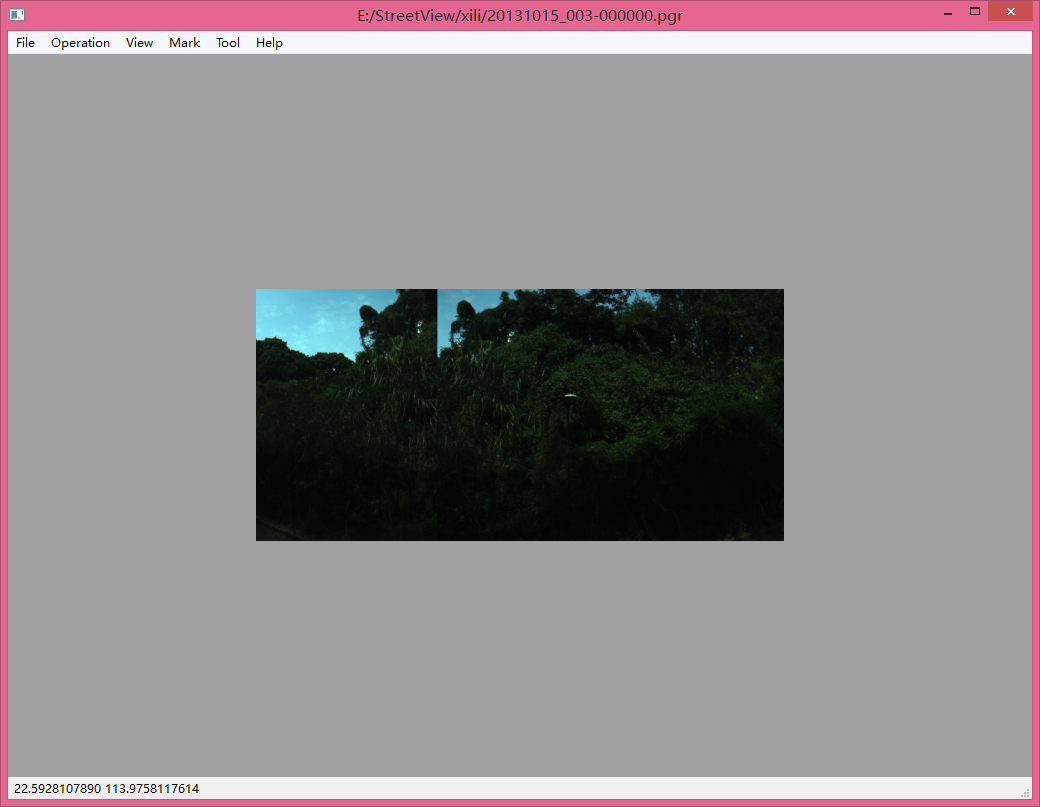

看一下最终的实现效果:
图片的加载显示
这里需要实现一个QImageViewer的类,继承自QWidget。
图片用QPixmap来加载和显示,还有三个成员分别是图片的缩放因子,图片是否已经加载,viewer是否已经初始化,是否处于裁剪状态。
private:
QPixmap m_pixmap;
float scalling;
bool isLoaded;
bool isIntialised;
bool isCropping;
scalling值是用于记录图片的缩放比例。
显示图片只要重新定义paintEvent,在里面绘制m_pixmap就可以了。
void QImageViewer::paintEvent(QPaintEvent *event)
{
QWidget::paintEvent(event);
if (m_pixmap.isNull())
{
return;
}
QPainter painter(this);
if (isLoaded)
{
painter.setRenderHint(QPainter::SmoothPixmapTransform);
QSize pixSize = m_pixmap.size();
//For canvas's size not change when window's size change.
if (!isInitialised)
{
QSize initialSize = event->rect().size();
scaling = 1.0 * initialSize.width() / pixSize.width();
isInitialised = true;
}
pixSize.scale(scaling * pixSize, Qt::KeepAspectRatio);
this->setMinimumSize(pixSize);
QPoint topleft;
topleft.setX((this->width() - pixSize.width()) / 2);
topleft.setY((this->height() - pixSize.height()) / 2);
painter.drawPixmap(topleft, m_pixmap.scaled(pixSize, Qt::KeepAspectRatio, Qt::SmoothTransformation));
}
}
截图
思路很简单,首先选择进入裁剪模式(可以在menu中添加一个action或者用快捷键),然后在图片上拖出一个矩形,最后按回车,截取完成,Ctrl + s 保存。
主要用到的是 QPixmap::copy(QRect rect) 方法。
首先要实现一个CropRect类,用于记录截取的矩形。
#ifndef CROPRECT_H
#define CROPRECT_H
#include <QPoint>
#include <QPainter>
class CropRect
{
public:
CropRect(){}
~CropRect(){}
void setStart(QPoint s)
{
start = s;
}
void setEnd(QPoint e)
{
end = e;
}
QPoint startPoint() const
{
return start;
}
QPoint endPoint() const
{
return end;
}
void reset()
{
QPoint P(0,0);
start = P;
end = P;
}
QSize& size() const
{
return QSize(width(), height());
}
int height() const
{
return qAbs(startPoint().y() - endPoint().y());
}
int width() const
{
return qAbs(startPoint().x() - endPoint().x());
}
private:
QPoint start;
QPoint end;
};
#endif // CROPRECT_H
注意这里的start和end都是相对于当前要截取的图片的位置,也就是图片的左上角的坐标是CropRect的原点。
接下来再QImageviewer中实现两个辅助的方法。
由于图片并不是恰好完全充满窗体,所以在设定裁剪框的时候,鼠标如果没有点在图片上,就应该不裁剪,所以首先应该判断屏幕中的某个点是否在图片上。
bool QImageViewer::isContainPoint(QPoint &p)
{
QSize s = m_pixmap.size();
s.scale(scaling * s, Qt::KeepAspectRatio);
//If pixmap bigger than current window.
if ((s.height() > this->rect().height()) && (s.width() > this->rect().width()))
{
return true;
}
QPoint topleft;
topleft.setX((this->width() - s.width()) / 2);
topleft.setY((this->height() - s.height()) / 2);
QRect rect(topleft, s);
return rect.contains(p);
}
第二个方法就是将鼠标的位置映射到图片上的位置,因为截图主要是对图片进行操作。

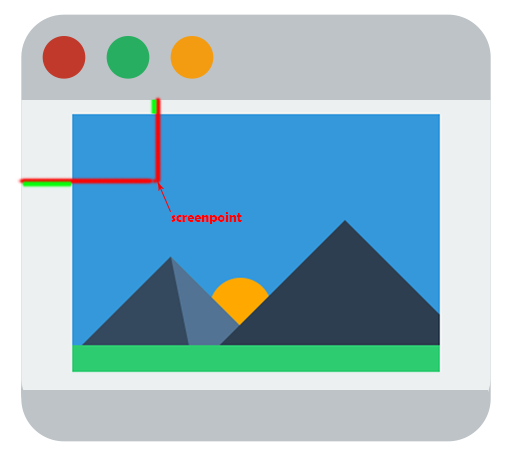

图片的大小和窗口大小有四种情况,第一种是图片高度和宽度都大于窗体。
逻辑就是将红色和绿色部分相加,得到点对于当前图片(已缩放)的位置,最后除以scalling就可以了。
还有一种是图片完全在窗口里面
这种情况将红色减去绿色部分,得到点对于当前图片(已缩放)的位置,最后除以scalling就可以了。还有两种简单的情况就不展开了,具体代码如下:
QPoint QImageViewer::mapToPixmap(QPoint &screenPoint)
{
QSize pixmapSize = m_pixmap.size();
pixmapSize.scale(scaling * pixmapSize, Qt::KeepAspectRatio);
//Get the position of screenPoint to the pixmap in show.
QPoint tmpPos;
if (pixmapSize.width() > this->width() && pixmapSize.height() > this->height())
{
tmpPos.setX(pixmapSize.width() - (this->width() - screenPoint.x()));
tmpPos.setY(pixmapSize.height() - (this->height() - screenPoint.y()));
}
else if (pixmapSize.width() < this->width() && pixmapSize.height() > this->height())
{
tmpPos.setX(screenPoint.x() - (this->width() - pixmapSize.width()) / 2);
tmpPos.setY(pixmapSize.height() - (this->height() - screenPoint.y()));
}
else if (pixmapSize.width() > this->width() && pixmapSize.height() < this->height())
{
tmpPos.setX(pixmapSize.width() - (this->width() - screenPoint.x()));
tmpPos.setY(screenPoint.y() - (this->height() - pixmapSize.height()) / 2);
}
else{
QPoint topleft;
topleft.setX((this->width() - pixmapSize.width()) / 2);
topleft.setY((this->height() - pixmapSize.height()) / 2);
tmpPos.setX(screenPoint.x() - topleft.x());
tmpPos.setY(screenPoint.y() - topleft.y());
}
//return the position to the real pixmap.*/
return QPoint(tmpPos.x() / scaling, tmpPos.y() / scaling);
}
这里采取了一个投机取巧的办法,就是利用了QPoint.setX() 和 QPoint.setY()方法如果传进去的是负值,那么就等于传进去0,所以少了一些小于0的判断。
接下来就是对应的
鼠标事件
,用于确定裁剪框的大小
void QImageViewer::mousePressEvent(QMouseEvent *event)
{
if ((event->buttons() == Qt::LeftButton) && isContainPoint(event->pos()) && isCropping)
{
cropRect.setStart(mapToPixmap(event->pos()));
cropRect.setEnd(mapToPixmap(event->pos()));
isStartingCrop = true;
}
}
void QImageViewer::mouseMoveEvent(QMouseEvent *event)
{
if ((event->buttons() == Qt::LeftButton) && isStartingCrop)
{
if (isContainPoint(event->pos()))
{
cropRect.setEnd(mapToPixmap(event->pos()));
update();
}
}
}
void QImageViewer::mouseReleaseEvent(QMouseEvent *e)
{
QRect rect(cropRect.startPoint(), cropRect.endPoint());
isStartingCrop = false;
}
裁剪框绘制
的相关代码,这里也根据startpoint 和endpoint的相对位置,也有几种情况需要注意一下。更炫酷的动态蚂蚁线可以参考:
Qt中绘制蚂蚁线
if (isCropping)
{
qDebug() << cropRect.width() << cropRect.height();
//painter.setPen(Qt::darkGreen);
QPen pen;
pen.setBrush(Qt::red);
pen.setStyle(Qt::DashLine);
pen.setWidth(1);
painter.setPen(pen);
//start point in the left to the end point.
if (cropRect.startPoint().x() < cropRect.endPoint().x())
{
if (cropRect.startPoint().y() < cropRect.endPoint().y())
{
//start point in the top to the end point.
painter.drawRect(topleft.x() + cropRect.startPoint().x() * scaling, topleft.y() + cropRect.startPoint().y() * scaling, cropRect.width() * scaling, cropRect.height() * scaling);
}
else{
//start point in the bottom to the end point.
painter.drawRect(topleft.x() + cropRect.startPoint().x() * scaling, topleft.y() + cropRect.endPoint().y() * scaling, cropRect.width() * scaling, cropRect.height() * scaling);
}
}
else
{
if (cropRect.startPoint().y() > cropRect.endPoint().y())
{
painter.drawRect(topleft.x() + cropRect.endPoint().x() * scaling, topleft.y() + cropRect.endPoint().y() * scaling, cropRect.width() * scaling, cropRect.height() * scaling);
}
else{
painter.drawRect(topleft.x() + cropRect.endPoint().x() * scaling, topleft.y() + cropRect.startPoint().y() * scaling, cropRect.width() * scaling, cropRect.height() * scaling);
}
}
}
最后就是
裁剪
了
void QImageViewer::cropFinished()
{
QRect crop(cropRect.startPoint(), QSize(cropRect.width(), cropRect.height()));
QPixmap cropped = m_pixmap.copy(crop);
m_pixmap = cropped;
cropRect.reset();
isCropping = false;
this->update();
}
打完收工。
