OSPF特殊区域之完全NSSA区域

释义：NSSA中重新定义了一种LSA——Type 7类型的LSA，作为区域内的路由器引入外部路由时使用，该类型的LSA除了类型标识与Type 5不相同之外，其它内容基本一样。这样区域内的路由器就可以通过LSA的类型来判断是否该路由来自本区域内。但由于Type 7类的LSA是新定义的，对于不支持NSSA属性的路由器无法识别，所以协议规定：在NSSA的ABR上将NSSA内部产生的Type 7类型的LSA转化为Type 5类型的LSA再发布出去，并同时更改LSA的发布者为ABR自己。这样NSSA区域外的路由器就可以完全不用支持该属性。


由于NSSA是由STUB区域的概念改进得来，所以她的名字叫做： “not-so-stubby” area ，本意是：不是那么STUB的区域。

对于此释义不太理解的同学，可以先往下看。看完之后再回头看释义。

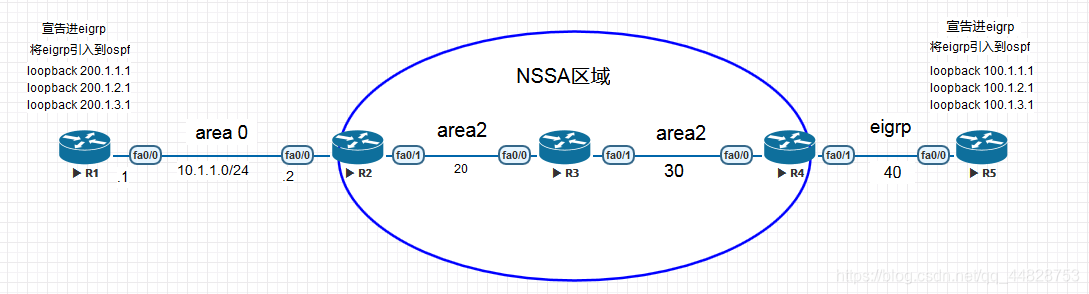

示例拓扑图：



一、

我们先按照拓扑图进行基本配置。

R1上的配置





其中我们在ospf进程下用下面的命令将eigrp引入到ospf中





在eigrp进程中用下面命令将ospf进入到eigrp中





R2配置





R3配置

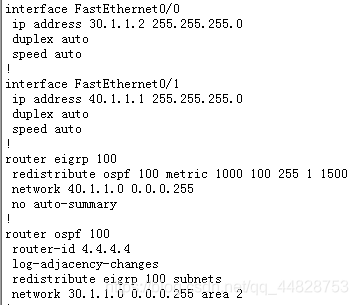

R4配置 R4上也涉及将ospf导入到eigrp和eigrp导入到ospf的操作。




R5配置

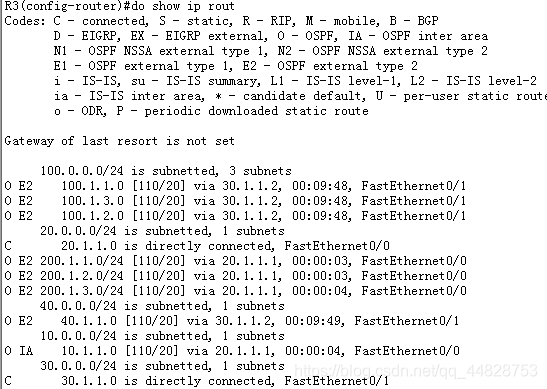

2、此时我们在R3上查看路由表会收到所有的路由条目，O E2 为自治系统外路由条目，为五类LSA。 O IA为区域外路由条目，三类LSA。

由于路由条目过多，会增加查表时间，降低转发速率。




3、此时我们将area 2区域做成完全NSSA 区域，来优化R3上的路由。

（主干区域 area0不能配置为nssa区域）

使用 area 2 nssa 命令进行配置， nssa区域中所有设备都需要配置。此拓扑中nssa区域设备是 R2、R3和R4。

具体配置如下：

(1)、第一步：R2配置 （R3和R4与R2相同，不再单独列出）

在ospf进程下键入



（2）、第二步：我们继续在区域中的ABR上进行配置。ABR为区域边界路由器。此拓扑中为R2

配置如下： 也是在ospf进程下配置。其中区域编号 2 可根据实际情况进行修改。



到此nssa区域配置完成。

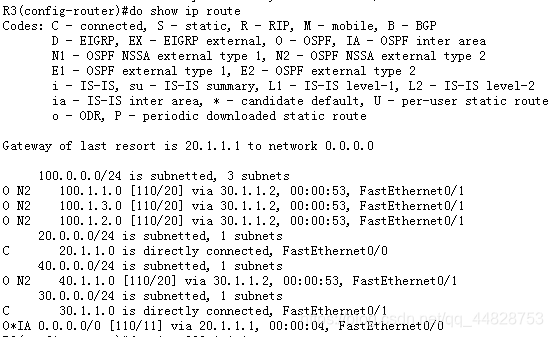

4、此时我们再查看R3路由表，show ip routing-table




会发现路由表条目减少了：

来自nssa区域中ASBR（自治系统边界路由器）的路由条目 从O E2 变为 O N2 。也就是五类LSA被转换为七类LSA。

来自nssa区域中ABR（区域边界路由器）的路由条目消失不见了。并自动产生一条默认路由O*IA指向了R2。

我们回头看开篇所说的释义内容，现在是不是有了更加深入的理解呢。
