导语：伴随着全新VR体验所带来的双目渲染、高分辨率和低延时等要求，对CPU和GPU都造成了极大的计算压力，一旦VR应用出现性能问题，非常容易造成用户眩晕并带来极差的用户体验，因此性能问题对于VR体验的好坏格外重要。本文将集中介绍VR需要高计算量的原因, 以及分享如何利用工具查找VR应用的性能问题和CPU瓶颈所在。

自从三大头显厂商Oculus、HTC和Sony在2016年发布了虚拟现实（VR）头显产品后，由于能够带来卓越的沉浸式体验，VR越来越受到市场的关注和重视，而VR也被认为会取代智能手机成为下一代的计算平台。然而，尽管虚拟现实能给用户带来身临其境般的沉浸式体验，但相比传统应用，其具有双目渲染、低延迟、高分辨率以及高帧率等严苛要求，因此极大地增加了CPU和GPU的计算负载。鉴于此，性能问题对于虚拟现实应用尤为重要，因为VR体验如果没有经过优化，容易出现掉帧等问题，让用户使用时发生眩晕的情况。在本文中，我们将介绍一种适用于所有游戏引擎及虚拟现实运行时（VR runtime）的通用分析方法，分析基于PC的VR游戏面临的性能问题。我们以腾讯的一款PCVR游戏《猎影计划》为例展示如何利用这套方法进行分析。在此之前我们先来了解一下VR游戏对性能要求较传统游戏高的四大原因。

VR游戏和传统游戏在硬件性能需求上的区别

相较于传统游戏，VR游戏由于存在高帧率、双目渲染及容易产生眩晕等特性，导致对于硬件计算能力的需求显著上升。下面从四个方面比较一下VR游戏和传统游戏的区别：

像素填充率

以一个1080p 60fps游戏为例，像素填充率为124Mpixels/sec。如果是支持高端VR头盔（Oculus Rift、HTC Vive）的游戏，像素填充率为233Mpixels/sec（分辨率2160×1200，帧率90fps）。但是中间需要一个较大的渲染目标，避免图像经过反形变校正后产生用户可见并且没被渲染到的区域，导致视角（FOV）降低。根据SteamVR的建议，需要放大的比率为1.4倍，所以实际的像素填充率为457M pixels/sec（分辨率3024×1680，帧率90fps），我们可以通过stencil mesh把最终不会被用户看到的区域剔除掉以减少需要渲染的像素，经过优化后的像素填充率为378M pixels/sec，但仍然是传统1080p 60fps游戏的3倍像素填充率。

双目渲染

从游戏渲染管线的角度来看，传统游戏中每一帧的渲染流程大致如下，其中蓝色的部分是CPU的工作，绿色的部分是GPU的工作。但由于视差的关系，VR游戏需要对左右眼看到的画面分别渲染不同的图像，所以下面的渲染管线也要对左右眼各做一次，从而增加了计算需求（在VR中两眼的视差较小，可以利用GBuffer或提交渲染指令后用view matrix变换等方法降低实际计算）。

图1 传统游戏渲染流程

用户体验

对于传统游戏来说，平均帧率达标往往就代表了一个流畅的游戏体验。然而对于VR游戏来说，即使平均帧率达标，但只要出现了连续掉帧，哪怕只有非常少数的情况下才发生，都会破坏了整个游戏体验。这是由于连续掉帧会使用户产生眩晕，一旦产生眩晕的感觉，即使后续的画面不掉帧，用户已经感觉到不适，游戏体验已经打了折扣。所以在游戏设计的时候，需要确保场景在最差的情况下也能达标（高端头显下为90fps），否则会影响游戏体验。

另外，由于在VR场景中用户可以跟可移动区域内的对象作近距离观察和交互，所以必须开启抗锯齿以保证画面的清晰度。

延迟

在传统游戏里从控制输入到画面输出的延迟往往达到约100ms的等级

^[1]

，FPS类别的游戏对延迟要求较高，但一般也在约40ms的等级。而VR里MTP延迟（motion-to-photon latency，从用户运动开始到相应画面显示到屏幕上所花的时间）低于20ms是基本要求，研究发现对于部分比较敏感的用户，延迟需要达到15ms甚至7ms以下

^[2]

。

低延迟的要求除了使VR游戏必须运行在高帧率外，同时也降低了硬件的运行效率，导致同样的工作量需要更强的硬件来驱动，原因正是低延迟要求使VR游戏的渲染管线必须和传统游戏不一样，而其中CPU对VR性能的影响扮演了重要的角色。

VR游戏和传统游戏在渲染管线上的区别

我们先来看看VR渲染管线和传统渲染管线的区别。如图2所示为传统游戏的渲染管线，其中CPU和GPU是并行处理的，以实现最高的硬件利用效率。但此方案并不适用于VR，因为VR需要较低和稳定的渲染延迟，传统游戏的渲染管线无法满足此项要求。

以图2为例，第N+2帧的渲染延迟会远高于VR对延迟的最低要求，因为GPU必须先完成第N+1帧的工作，再来处理第N+2帧的工作，因而使得第N+2帧产生了较高的延迟。此外，由于运行情况

不同，我们可以发现第N帧、第N+1帧和第N+2帧的渲染延迟也会有所差异，这对VR的体验也是不利的，因为一直变动的延迟会让用户产生晕动症（simulation sickness）。

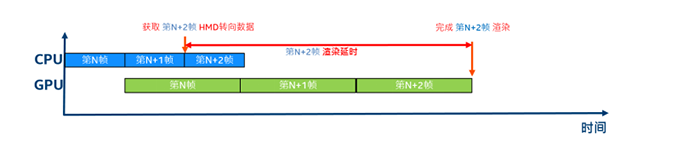

图 2 传统游戏的渲染管线

因此，VR的渲染管线实际上如图3所示，这样能确保每帧可以达到最低的延迟。在图3中，CPU和GPU的并行计算被打破了，这样虽然降低了效率，但可确保每帧实现较低和稳定的渲染延迟。在这种情况下，CPU很容易成为VR的性能瓶颈，因为GPU必须等待CPU完成预渲染（绘制调用准备、动态阴影初始化、遮挡剔除等）才能开始工作。所以CPU优化有助于减少GPU的闲置时间，提高性能。

图 3 VR游戏的渲染管线

《猎影计划》VR游戏背景

《猎影计划》是腾讯旗下利用Unreal Engine 4开发的一款基于PC的DirectX 11 FPS虚拟现实游戏，支持Oculus Rift和HTC Vive。为了使《猎影计划》在英特尔处理器上实现最佳的游戏体验，我们与腾讯紧密合作，努力提升该游戏的性能与用户体验。测试结果显示，在本文所述的开发阶段，经优化后帧率得到了显着提升，从早期测试时跑在Oculus Rift DK2（分辨率1920×1080）上的每秒36.4fps提升至本次测试时跑在HTC Vive（分辨率2160×1200）上的每秒71.4fps。以下为各阶段使用的引擎和VR运行时版本：

• 初始开发环境：Oculus v0.8 x64运行时和Unreal 4.10.2；
• 本次测试的开发环境：SteamVR v1463169981和Unreal 4.11.2。

之所以在开发阶段会使用到不同的VR运行时的原因在于，《猎影计划》最初是基于Oculus Rift DK2开发的，稍后才迁移至HTC Vive。而测试显示采用不同的VR运行时在性能方面没有显着的差异，因为SteamVR和Oculus运行时采用了相同的VR渲染管线（如图3所示）。在此情况下，渲染性能主要由游戏引擎决定。这点可在图6和图15中得到验证，SteamVR和Oculus运行时在每帧的GPU渲染结束后才插入GPU任务（用于镜头畸变校正），而且仅消耗了少量GPU时间（约1ms）。

如图4所示为优化工作前后的游戏截图，优化之后绘制调用次数减少至原来的1/5，每帧的 GPU执行时间平均从15.1ms缩短至9.6ms，如图3和4所示：

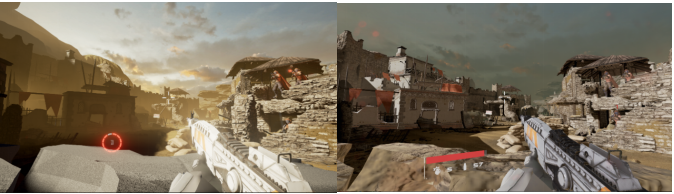

图4 优化前（左）后（右）的游戏截图

测试平台的规格：

• 英特尔酷睿i7-6820HK处理器（4核，8线程）2.7GHz
• NVIDIA GeForce GTX980 16GB GDDR5
• 图形驱动程序版本：364.72
• 16GB DDR4 RAM
• Windows10 RTM Build 10586.164

初步分析性能问题

为了更好地了解《猎影计划》的性能瓶颈，我们先综合分析了该游戏的基本性能指标，详情见表1。表中数据通过几种不同的工具收集，包括GPU-Z、TypePerf和Unreal Frontend等。将这些数据与系统空闲时的数据比较可得出以下几点结论：

• 游戏运行时的帧率低（36.4fps）而且GPU利用率也低（GTX980上为49.64%）。如果能够提高GPU利用率，帧率也会提高。
• 大量的绘制调用。DirectX 11中的渲染为单线程渲染，虽然微软提出deferred rendering context

  ^[3]

  可以用另一线程对渲染指令进行缓存以实现多线程渲染，但结果差强人意

  ^[4]

  。所以相对于DirectX 12，DirectX 11渲染线程具有相对较高的绘制调用开销。由于该游戏是在DirectX 11上开发的，并且为了达到低延迟，VR的渲染管线打破了CPU和GPU的并行计算，因此如果游戏的渲染线程工作较重，很容易会出现CPU瓶颈导致帧率显着降低。在这种情况下，较少的绘制调用有助于缓解渲染线程瓶颈。
• 由表中可以看出，CPU利用率似乎不是问题，因为其平均值只有13.58%。但从下文更进一步的分析可以看出，《猎影计划》实际上存在CPU性能瓶颈，而平均CPU利用率高低并不能说明游戏是否存在CPU性能瓶颈。

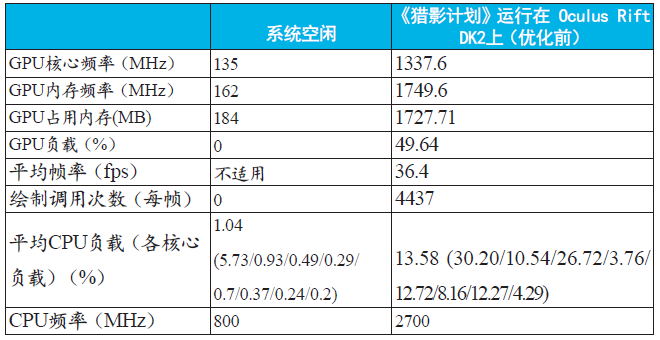

表1 优化前游戏的基本性能指标

下面我们会利用GPUView和Windows评估和部署工具包（Windows Assessment and Deployment Kit，Windows ADK）

^[5]

中的Windows性能分析器（Windows Performance Analyzer，WPA）对《猎影计划》的性能瓶颈进行分析。

深入探查性能问题

GPUView

^[6]

工具可用于调查图形应用、CPU线程、图形驱动程序、Windows图形内核等性能和相互之间的交互情况。该工具还可以在时间轴上显示程序是否存在CPU或GPU性能瓶颈。而Windows性能分析器可用于跟踪Windows 事件（Event Tracing for Windows，ETW），并生成相应事件的数据和图表；WPA同时具备灵活的用户界面（UI），通过简单操作即可查看调用堆栈、CPU 热点、上下文切换热点等，它还可以用来定位引发性能问题的函数。GPUView和Windows性能分析器都可以用于分析由Windows性能记录器（Windows Performance Recorder，WPR）采集到的事件追踪日志（Event Trace Log，ETL）。Windows性能记录器可通过用户界面或命令行运行，其内建的配置文件可用来选择要记录的事件。

对于VR应用，最好先确定其计算是否受限于CPU、GPU或二者皆是，以便将优化工作的重点集中在对性能影响最大的瓶颈，最大限度提升性能。

图5为优化前《猎影计划》在GPUView中的时间线视图，其中包括GPU工作队列、CPU上下文队列和CPU线程。根据图表我们可以看出：

• 帧率大约为37fps。
• GPU负载大约为50%。
• 此版本容易使用户眩晕，因为运行帧率远低于90fps。
• 如GPU工作队列所示，只有两个进程向GPU提交了任务：Oculus VR运行时和游戏本身。Oculus VR运行时在帧渲染的最后阶段插入后处理工作，包括畸变校正、色彩校正和时间扭曲等。
• 从图中可以看出《猎影计划》同时存在CPU和GPU瓶颈。

  • 在CPU瓶颈方面，GPU有大约50%的时间都处于空闲状态，主要原因是受到了一些CPU线程的影响而导致GPU工作没法及时被提交，只有这些线程中的CPU任务完成后GPU任务才能被执行。这种情况下如果对CPU任务进行优化，将能够极大地提升GPU的利用率，使GPU能执行更多的任务，从而提高帧率。
  • 在GPU瓶颈方面，从图中我们可以看出，即使所有GPU空闲时间都能够被消除，GPU仍然需要大于11.1ms的时间才能完成一帧的渲染（这里约为14.7ms），因此如果不对GPU进行优化，此游戏的帧率不可能达到Oculus Rift CV1和HTC Vive等VR头显要求的90fps。

图 5 GPUView分析《猎影计划》时间线视图

改善帧率的几点建议：

• 物理和AI等非紧急的CPU任务可以延后处理，使图形渲染工作能够尽早被提交，以缩短CPU瓶颈时间。
• 有效应用多线程技术可增加CPU并行性，减少游戏中的CPU瓶颈时间。
• 尽量减少或优化容易导致CPU瓶颈的渲染线程任务，如绘制调用、遮挡剔除等。
• 提前提交下一帧的CPU任务以提高GPU利用率。尽管MTP延迟会略有增加，但性能与效率会显着提高。
• DirectX 11具有高绘制调用和驱动程序开销。绘制调用过多时渲染线程会造成严重的CPU瓶颈。如果可以的话考虑迁移至DirectX 12。
• 优化GPU工作（如过度绘制、带宽、纹理填充率等），因为单帧的GPU处理时间大于11.1ms，所以会发生丢帧。

为了更深入探查CPU的性能问题，我们结合Windows性能分析器来分析从GPUView中发现的CPU瓶颈（通过分析同一个ETL文件），以下介绍分析和优化的主要流程（Windows性能分析器也可用于发现CPU上下文切换的性能热点，对该主题有兴趣的读者可以参考

这里

了解更多详情）。

首先我们需要在GPUView中定位出VR游戏存在性能问题的区间。在GPU完成一帧的渲染后，当前画面会通过显示桌面内容（Present）函数被提交到显示缓存，两个Present函数的执行所相隔的时间段为一帧的周期，如图6所示（26.78ms，相当于37.34fps）。

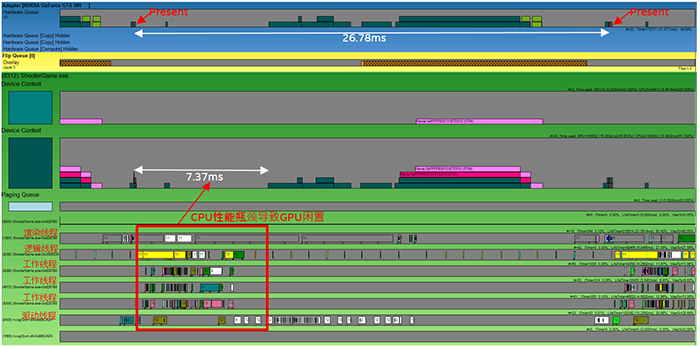

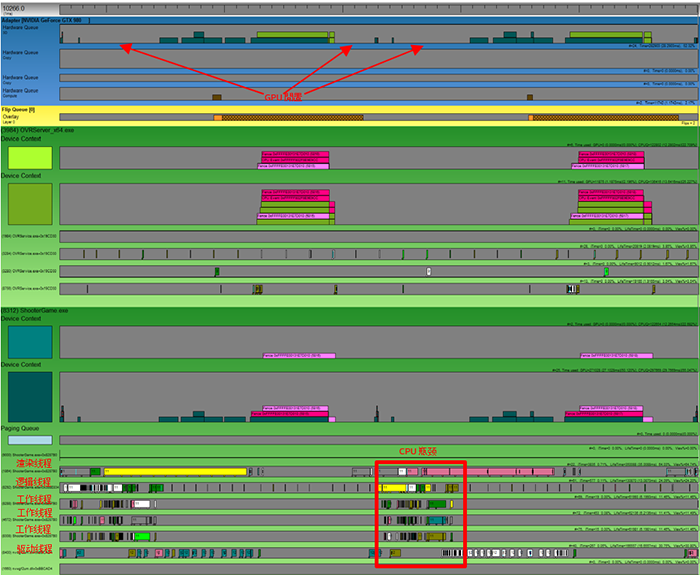

图 6： GPUView分析《猎影计划》时间线视图（单帧）注意导致GPU闲置的CPU线程

注意在GPU工作队列中有不少时间GPU是闲置的（例如一开头的7.37ms），这实际上是由CPU线程瓶颈所造成，即红框所圈起来的部分。原因在于绘制调用准备、遮挡剔除等CPU任务必须在GPU渲染命令提交之前完成。

如果使用Windows性能分析器分析GPUView所示的CPU瓶颈，我们就能找出导致GPU无法马上执行工作的对应CPU热点函数。图7-11显示Windows性能分析器在GPUView所示的同一区间下，各CPU线程的利用率和的调用堆栈。

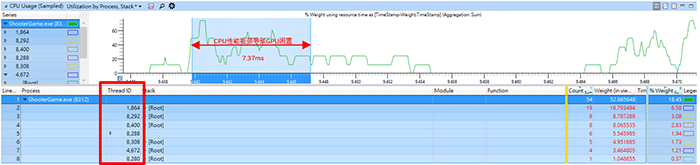

图 7 Windows性能分析器分析《猎影计划》时间线视图，与图6为同一时间段

接下来让我们详细分析每个CPU线程的瓶颈。

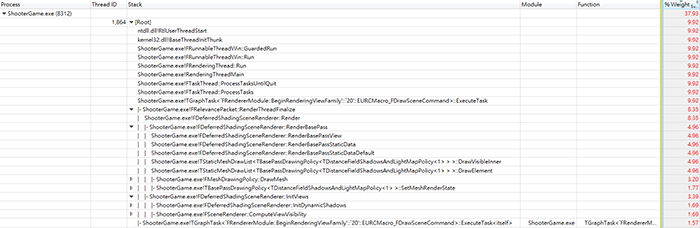

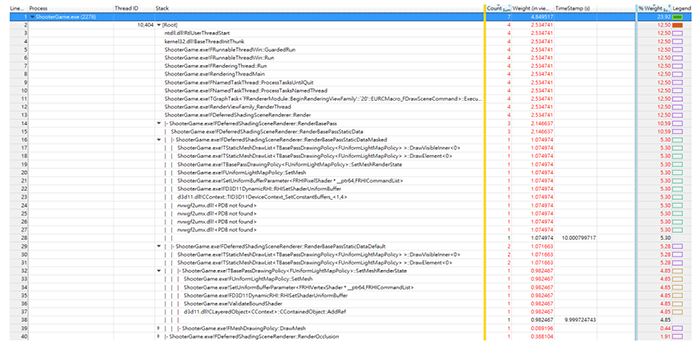

图 8： 渲染线程T1864的调用堆栈

由图8的调用堆栈可以看出，渲染线程中最主要的三个瓶颈是：

• 静态网格的基本信道渲染（50%）；
• 动态阴影初始化（17%）；
• 计算视图可视性（17%）。

以上瓶颈是由于渲染线程中存在太多的绘制调用、状态变换和阴影图渲染所造成。优化渲染线程性能的几点建议如下：

• 在Unity中应用批处理或在Unreal中应用actor融合以减少静态网格绘制。将相近对象组合在一起，并使用细节层次（Level Of Detail，LOD）。合并材质以及将不同的纹理融入较大的纹理集都有助于提升性能。
• 在Unity中使用双宽渲染（Double WideRendering）或在Unreal中使用实例化立体渲染（Instanced Stereo Rendering），减少双目渲染的绘制调用提交开销。
• 减少或关闭实时阴影。因为接收动态阴影的对象将不会进行批处理，从而造成绘制调用问题。
• 减少使用会导致对象被多次渲染的特效（反射，逐像素光照，透明或多材质对象）。

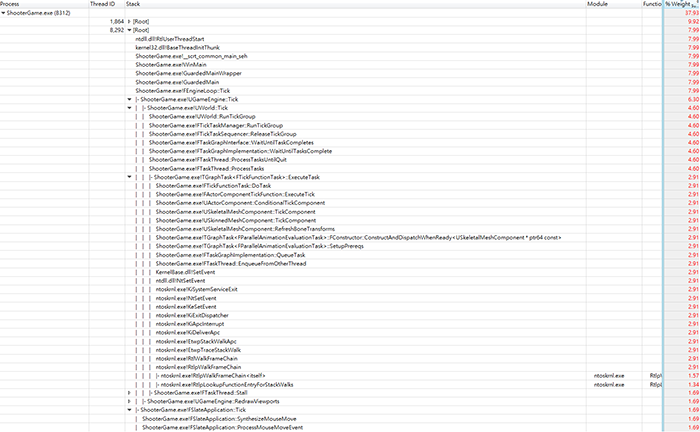

图 9 游戏线程T8292的调用堆栈

图9显示游戏线程最主要的三个瓶颈是：

• 设置动画评估并行处理的前置工作（36.4%）；
• 重绘视口(view port)（21.2%）；
• 处理鼠标移动事件（21.2%）。

以上三大问题可以通过减少视口数量，以及优化CPU并行动画评估的开销来解决，另外需要检查CPU方面的鼠标控制使用情况。

工作线程（T8288，T4672，T8308）：

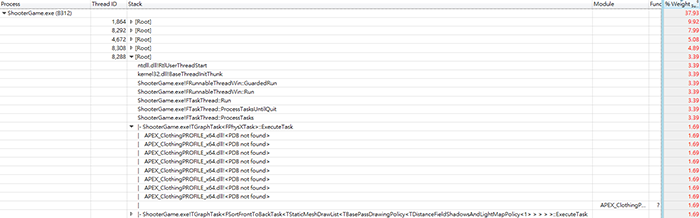

图 10 工作线程T8288的调用堆栈

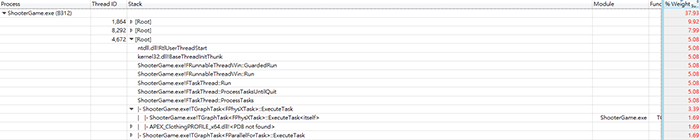

图 11 工作线程T4672的调用堆栈

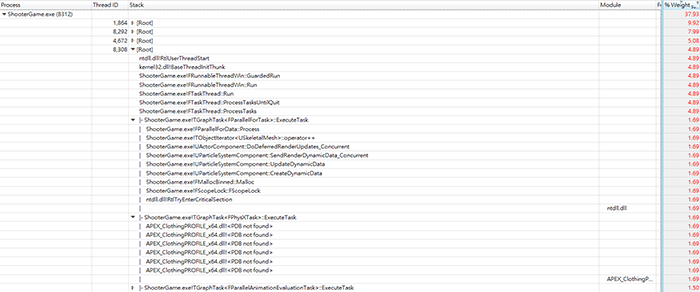

图 12 工作线程T8308的调用堆栈

这些工作线程的瓶颈主要集中在物理模拟，比如布料模拟、动画和粒子系统更新。表2列出了在GPU闲置（等待执行）时的CPU热点。

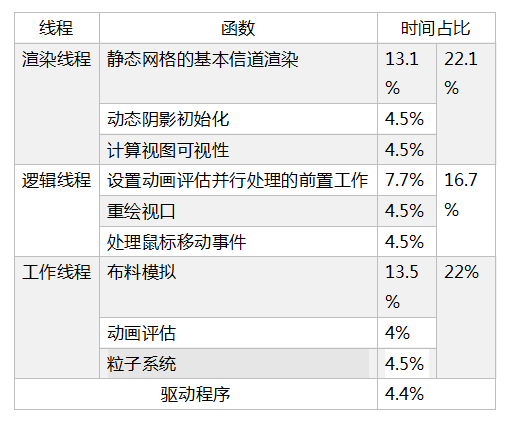

表 2 优化前GPU闲置时的CPU热点

优化

在实施了包括细节层次、实体化立体渲染、动态阴影消除、延迟CPU任务以及优化物理等措施后，《猎影计划》的运行帧率从Oculus Rift DK2（1920×1080）上的36.4fps提升至HTC Vive（2160×1200）上的71.4fps；同时由于CPU瓶颈减少，GPU的利用率从54.7%提升至74.3%。

如图13和图14所示，分别为《猎影计划》优化前后的GPU利用率，如GPU工作队列所示。

图 13 优化前《猎影计划》的GPU利用率



图 14 优化后《猎影计划》的GPU利用率

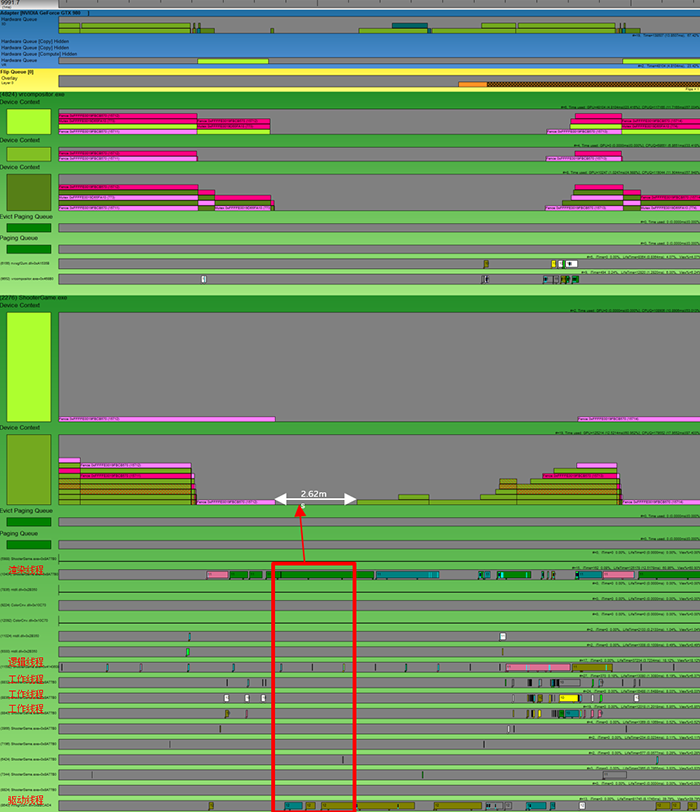

图 15 优化后GPUView分析《猎影计划》时间线视图

图15所示为优化后《猎影计划》的GPUView视图。从图中可见优化后CPU瓶颈时间从7.37ms降至2.62ms，所用的优化措施包括：

• 提前运行渲染线程（一种通过产生额外的MTP延迟来减少CPU瓶颈的方法）；
• 优化绘制调用，包括采用细节层次、实体化立体渲染和移除动态阴影；
• 延迟处理逻辑线程和工作线程的任务。

如图16所示为优化后CPU瓶颈期的渲染线程调用堆栈，即图15的红框标记起来的部分。

图 16 渲染线程T10404的调用堆栈

表3列出了优化后GPU闲置(等待执行)时的所有CPU热点，注意相对于表2，许多热点和线程已从CPU瓶颈中被移除。

表 3 优化后GPU闲置时的CPU热点

更多的优化措施，比如actor融合或者精简材质，都可以优化渲染线程中的静态网络渲染，进一步提高帧率。假若能对CPU任务进行充分的优化，单帧的处理时间能进一步减少2.62ms（单帧的CPU瓶颈时间），达到87.8fps。

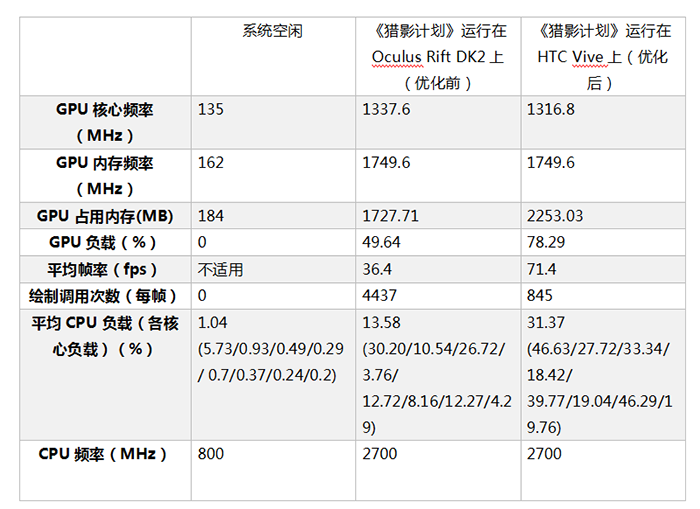

表 4 优化前后游戏的基本性能指标

结论

利用多种工具分析VR应用可以帮助我们了解该应用的性能表现和瓶颈所在，这对于优化VR性能非常重要，因为单凭性能指标可能无法真正反映问题所在。本文讨论的方法与工具可用于分析使用任何游戏引擎及VR运行时开发的PC VR应用，确定应用是否存在CPU或GPU瓶颈。由于绘制调用准备、物理模拟、光照或阴影等因素的影响，有时候CPU对VR应用性能的影响比GPU更大。通过分析多个存在性能问题的VR游戏，我们发现其中许多都存在CPU瓶颈，这意味着优化CPU可以提升GPU利用率、性能及用户体验。
