Kicad文档


https://docs.kicad.org/5.1/en/eeschema/eeschema.pdf



https://docs.kicad.org/5.1/en/pcbnew/pcbnew.pdf



KicadGUI



GUI



KiCAD问题

  1. 原理图及PCB注释不支持中文显示
  2. 在原理图和PCB之间交互布线时,只能在原理图中选中一个元器件在PCB中显示
  3. 在PCB文件中,不支持同时选择选择多个元器件并修改其属性,只能一个一个元器件的修改

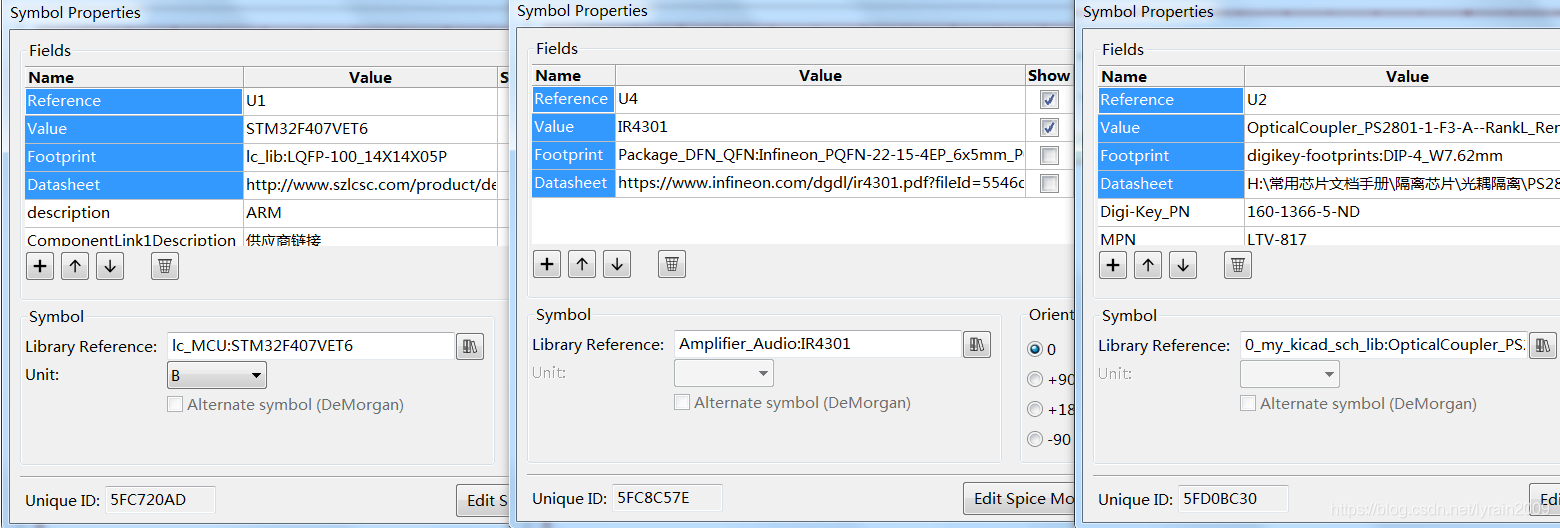

  4. 不同厂家得Kicad元器件库,有不同的字段名,不统一,不方便处理,

    Digi-key的封装库字段名称:



Digi-key

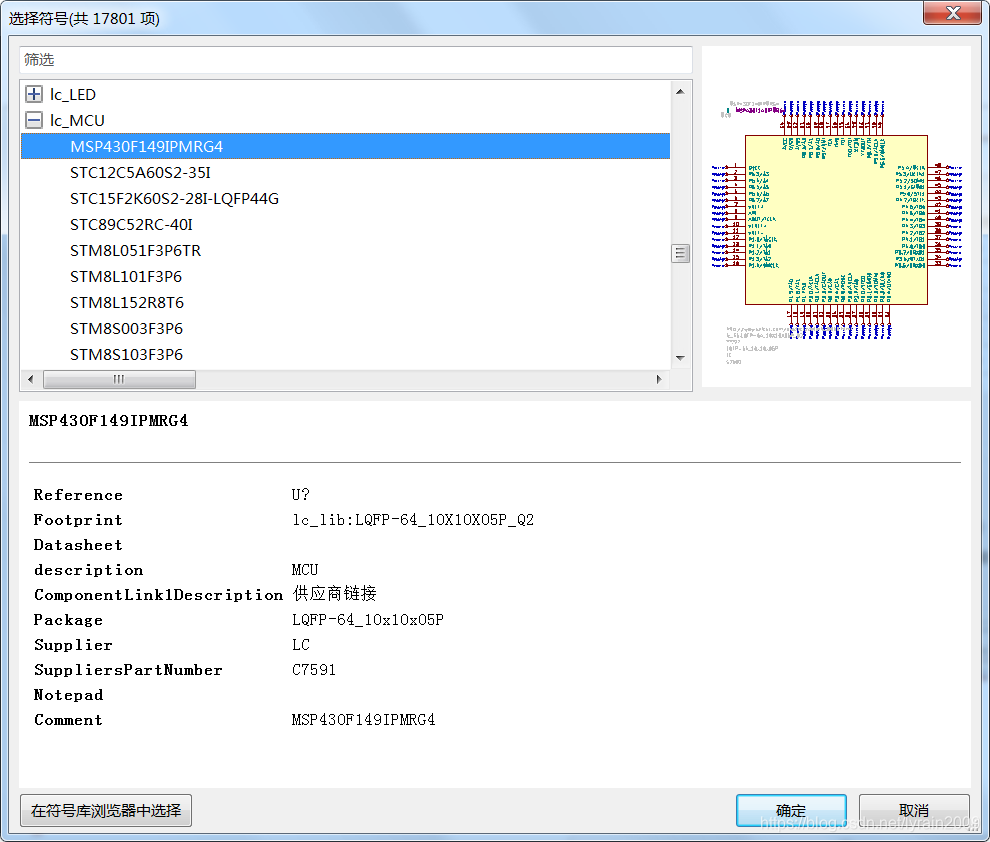

立创商城的封装库字段名称:



Kicad元器件的属性,默认的必须有 Reference, Value, Footprint, Datasheet,四个基本属性,其他的属性可以自己根据需要修改或者添加



在这里插入图片描述

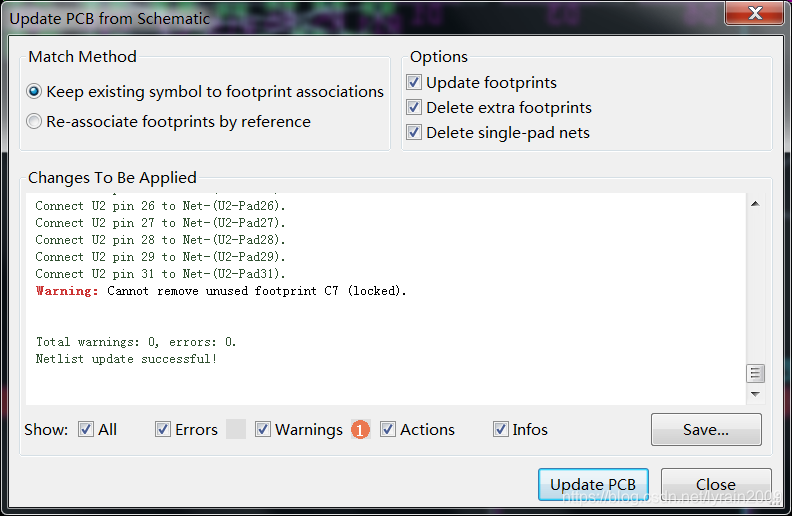

当在PCB中元器件被锁定(locked),如果在原理图中删除并更新了这个元器件,则在PCB中无法更新成功(既无法删除之前的元器件),此时需要在PCB中解除对应元器件的锁定,选定元器件后,使用快捷键L解除锁定,然后再更更新PCB即可。

在这里插入图片描述


KiCad里Pcbnew中各层的用途说明



KiCAD的一些快捷操作



原理图库和封装库转化为KiCad对应的库文件



KiCAD差分布线方法



关于KiCAD导入dxf文件时,图形比例和实际不符的问题。

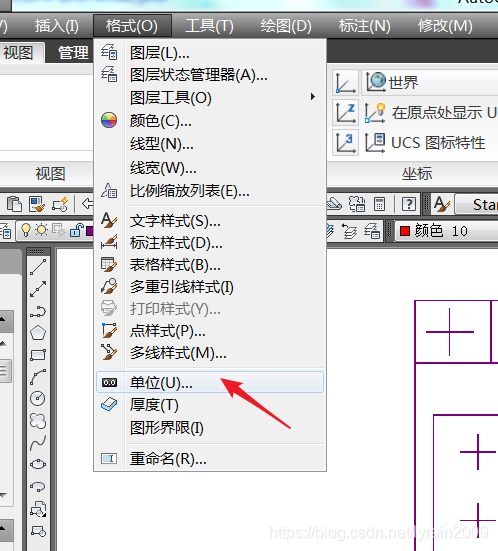

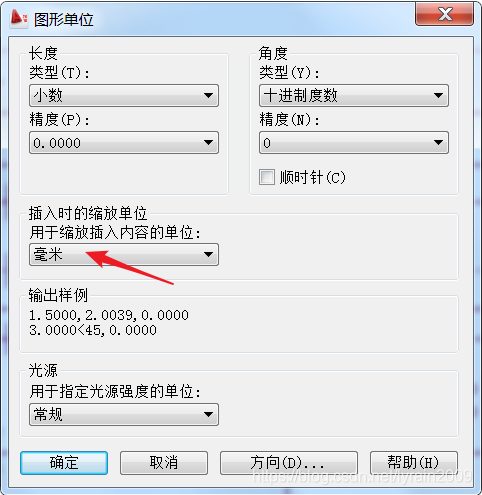

KiCAD默认导入dxf文件的单位是mm,因此必须设置dxf文件的缩放单位为mm

在这里插入图片描述

在这里插入图片描述



Kicad 原理图之间的复制

Kicad V5版本 不能像其他的cad软件一样,在打开的原理图之间相互复制内容。原因是Kicad复制时,使用的不是系统的粘贴板,导致无法在两个原理图之间复制内容。目前暂时的解决办法有两个:



一、使用原理图的Hierarchical Sheet(分层图)和Append Schematic Sheet Content(添加原理图内容),在主图和子图之间复制内容。

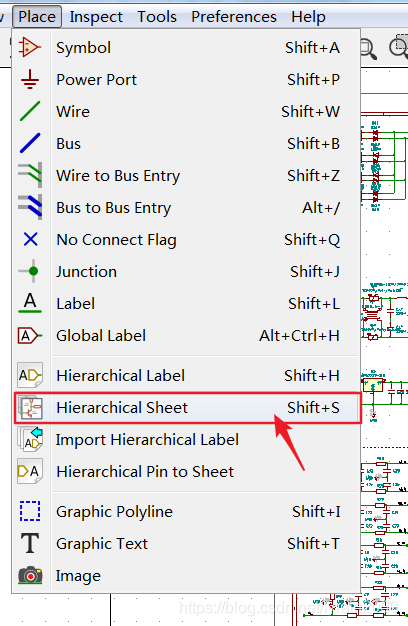

1.在当前原理图中创建Hierarchical Sheet(分层图)

在这里插入图片描述

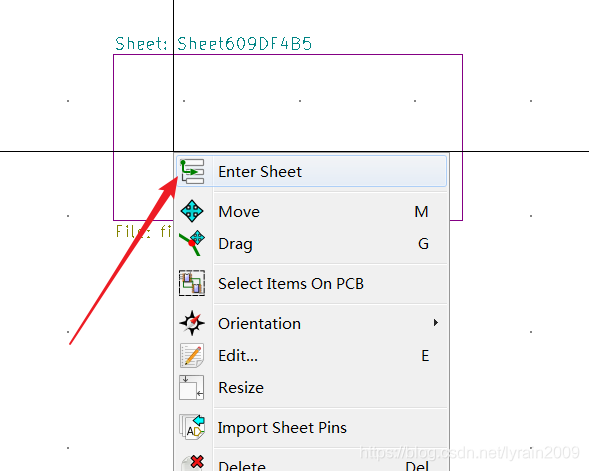

2、进入分层图

在这里插入图片描述

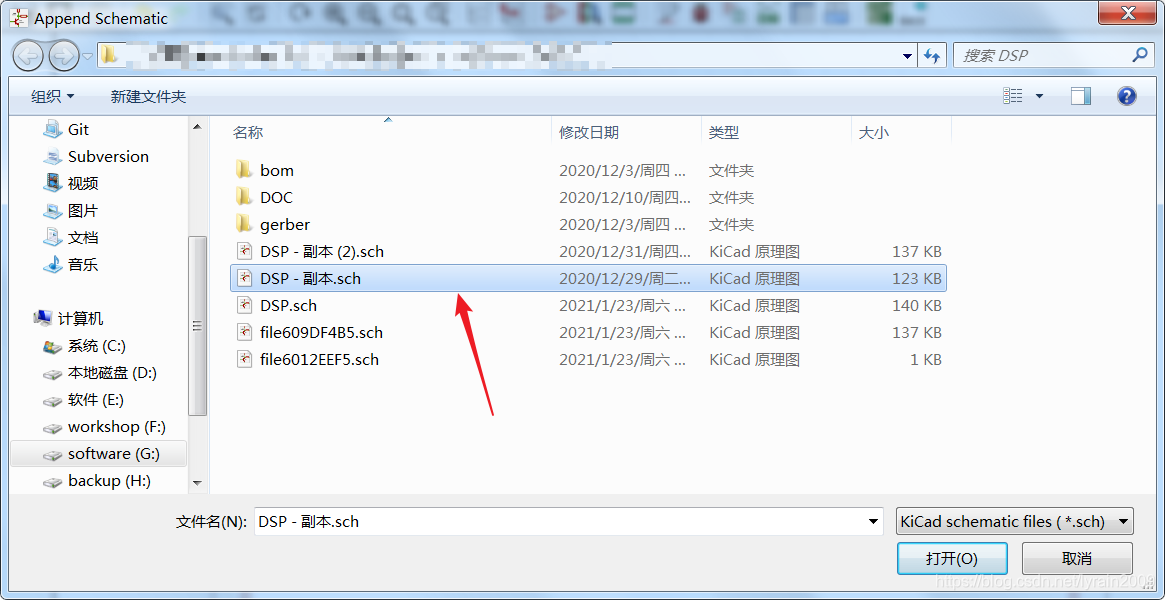

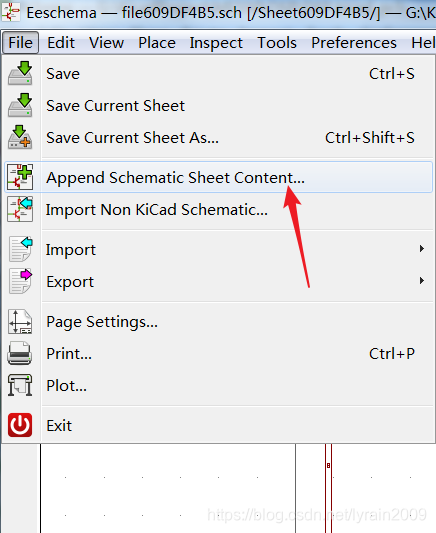

3、使用Append Schematic Sheet Content(添加原理图内容),导入需要拷贝的原理图

在这里插入图片描述

在这里插入图片描述

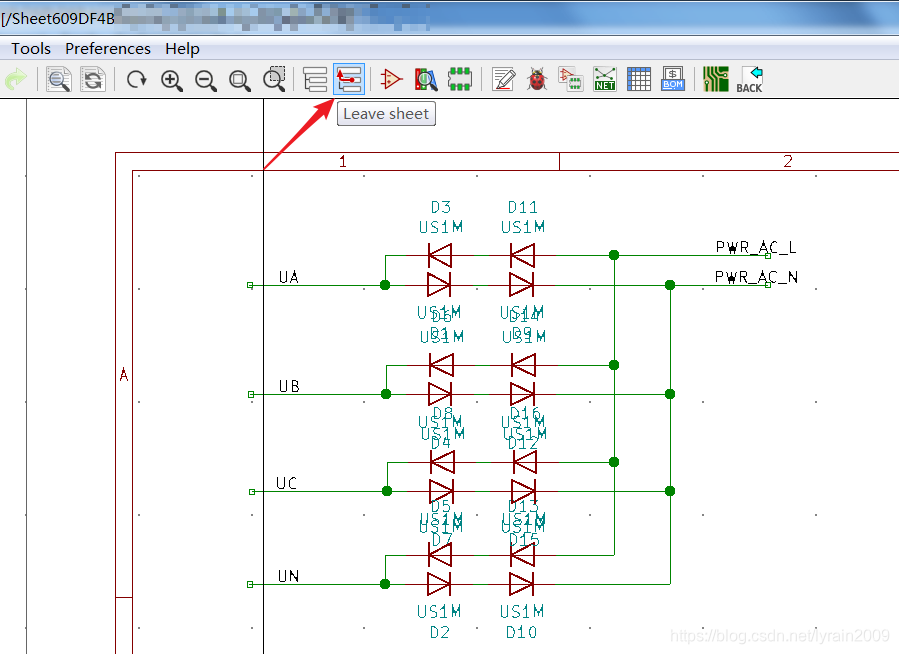

4、选择要复制的内容,并复制 Ctr+C,然后返回到主原理图

在这里插入图片描述



5、在主原理图中,使用Ctr+V 粘贴,就可以将需要的内容复制到主原理图



二、使用Kicad的Eechema程序,打开需要复制的原理图,复制内容后,再打开需要粘贴的原理图,进行粘贴即可

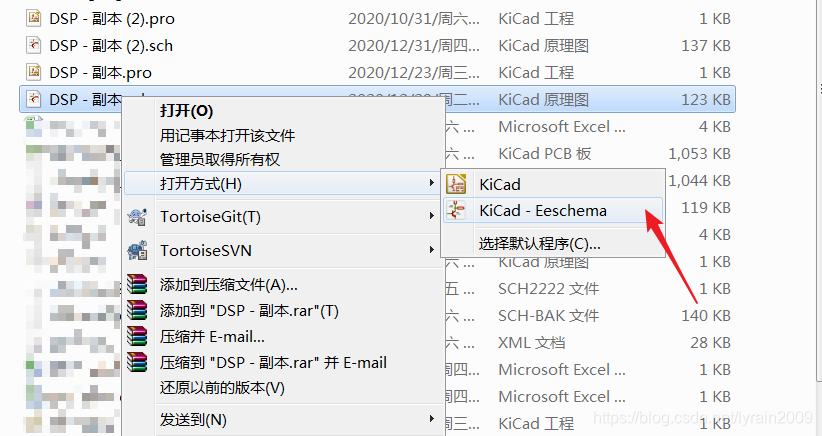

1、使用Kicad的Eechema程序,打开需要复制的原理图,复制需要的内容

在这里插入图片描述

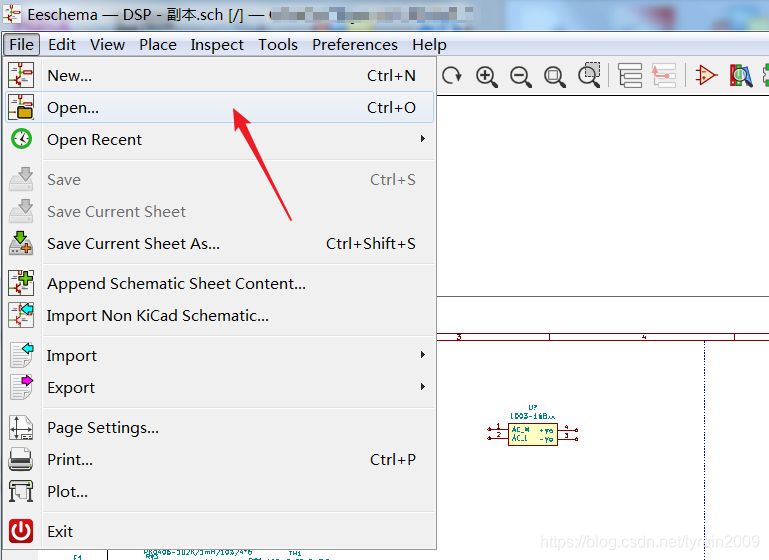

2、再File-Open,打开需要粘贴内容的原理图,然后直接粘贴即可

在这里插入图片描述




Kicad 3D Viewer 单击鼠标滚轮,设置3D视图的中心点(3D视图旋转的中心点),按住鼠标滚轮可拖动3D视图

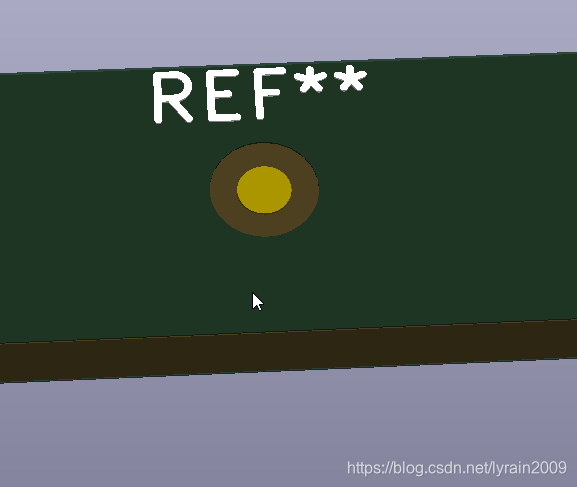

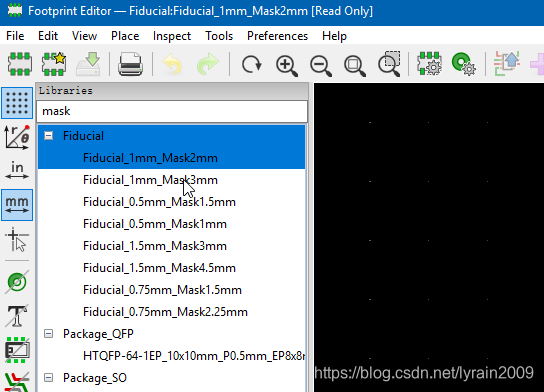

KiCad Mark 点名称

Mark 点的用处是给 IC 等高密度的元件在贴片时定位参考

在这里插入图片描述

在这里插入图片描述

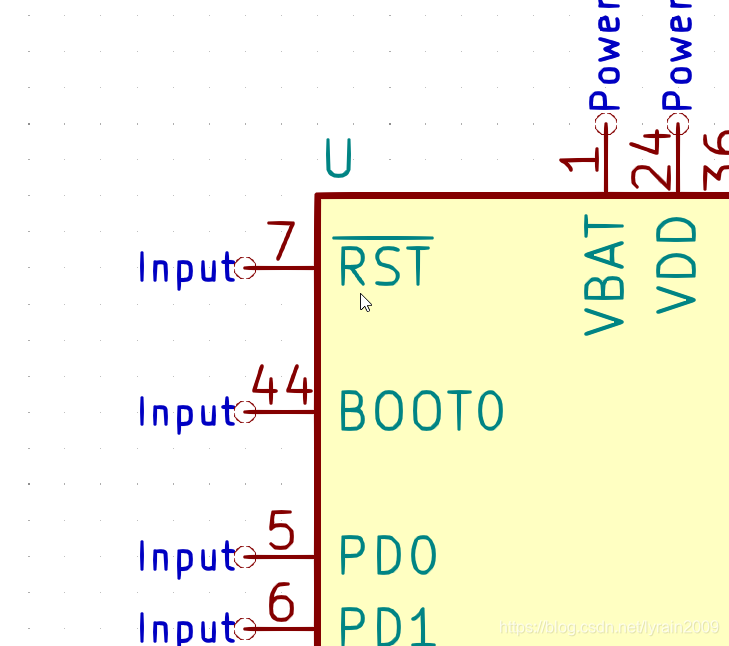

如何给元件给元件的管脚加上划线?

在一线元件需要注明一些引脚是低电位使能的。

比如这样。

在这里插入图片描述

每款 EDA 软件有不同的做法,有的是在前后使用 /,有的是给每个字母加上 /。

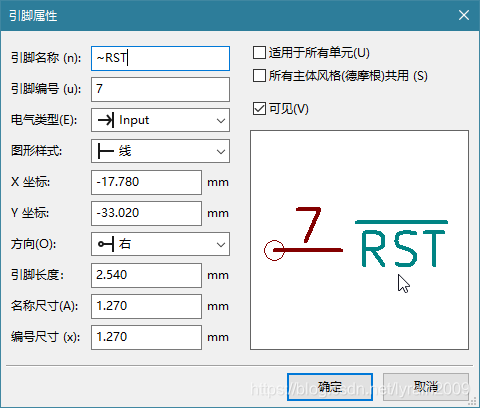

KiCad 不一样,使用的是 ~,在键盘的左上角。

如下图所示加上就可以显示上划线。

在这里插入图片描述

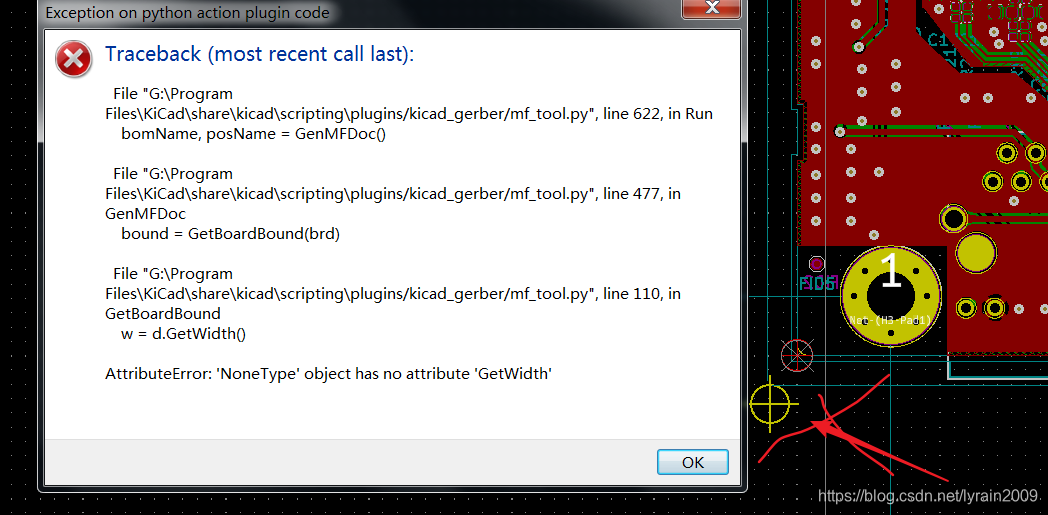

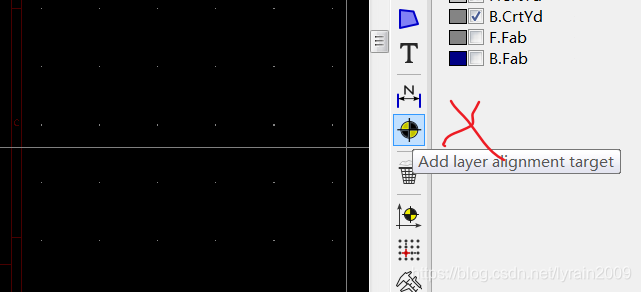

不要使用Add layer alignment target 功能,会导致有些插件无法生成gerber文件,Add layer alignment target 没有啥实际作用


Layer alignment target


在这里插入图片描述

在这里插入图片描述

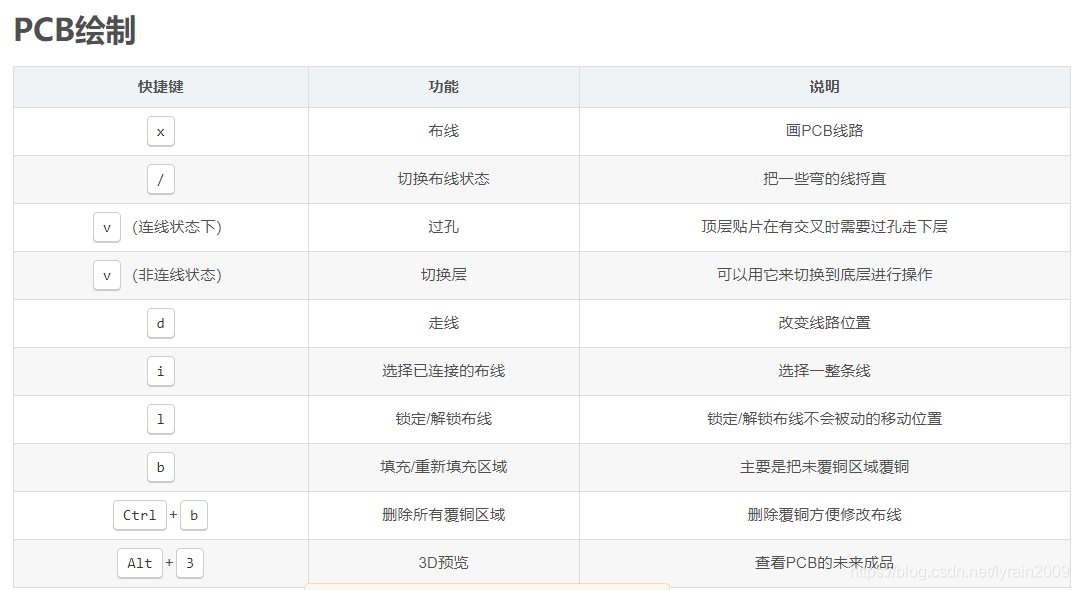

Kicad 快捷键

PCB New

在这里插入图片描述

R:旋转对应的元器件

Alt+3 :3D视图

Alt+6 :差分走线

~:高亮网络,将鼠标放在对应的网络上,按波浪线,可高亮显示对应的网络

Ctrl+H:高亮显示层

Ctrl+Shift+z:放置铺铜网络

W:切换到下一个走线宽度

Shift+W:切换到上一个走线宽度

Ctrl+Shift+V:放置过孔Via

Ctrl+Shift+Z:放置铺铜区域 Filled Zone

Ctrl+Shift+K:放置禁止走线铺铜区域 Keepout Area

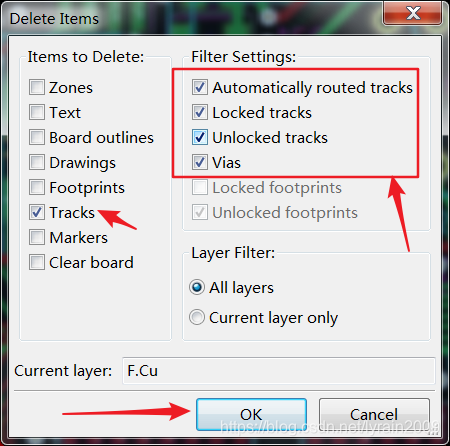

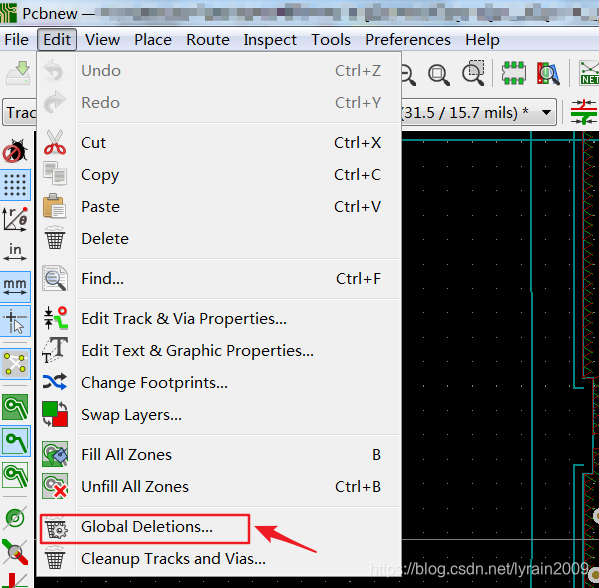

删除PCB所有走线

在这里插入图片描述

在这里插入图片描述

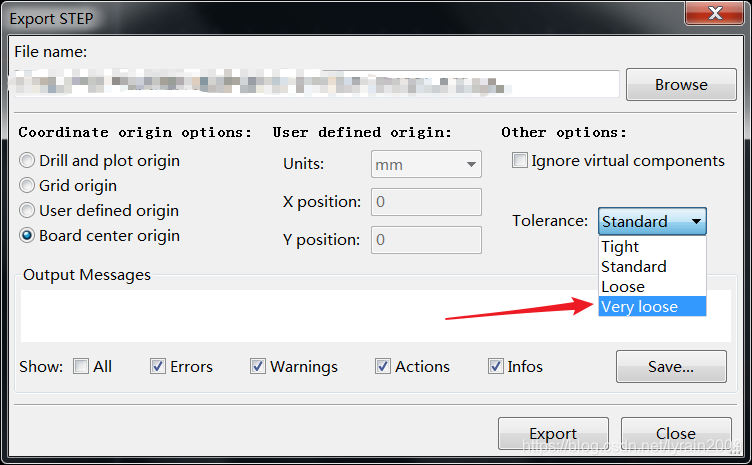

PCB导出step文件

在tolerance中选择Very loose,如果选择Standard,有些元器件有问题

在这里插入图片描述




FreeRouting


https://github.com/freerouting/freerouting/



注意事项



1、kicad的PCB文件的路径,必须是纯ASCII(不能有中文或者希腊字母等)



2、元器件的Value一栏,必须是纯ASCII(不能有中文或者希腊字母等)



使用步骤



1、将PCB文件导出为dsn文件
在这里插入图片描述



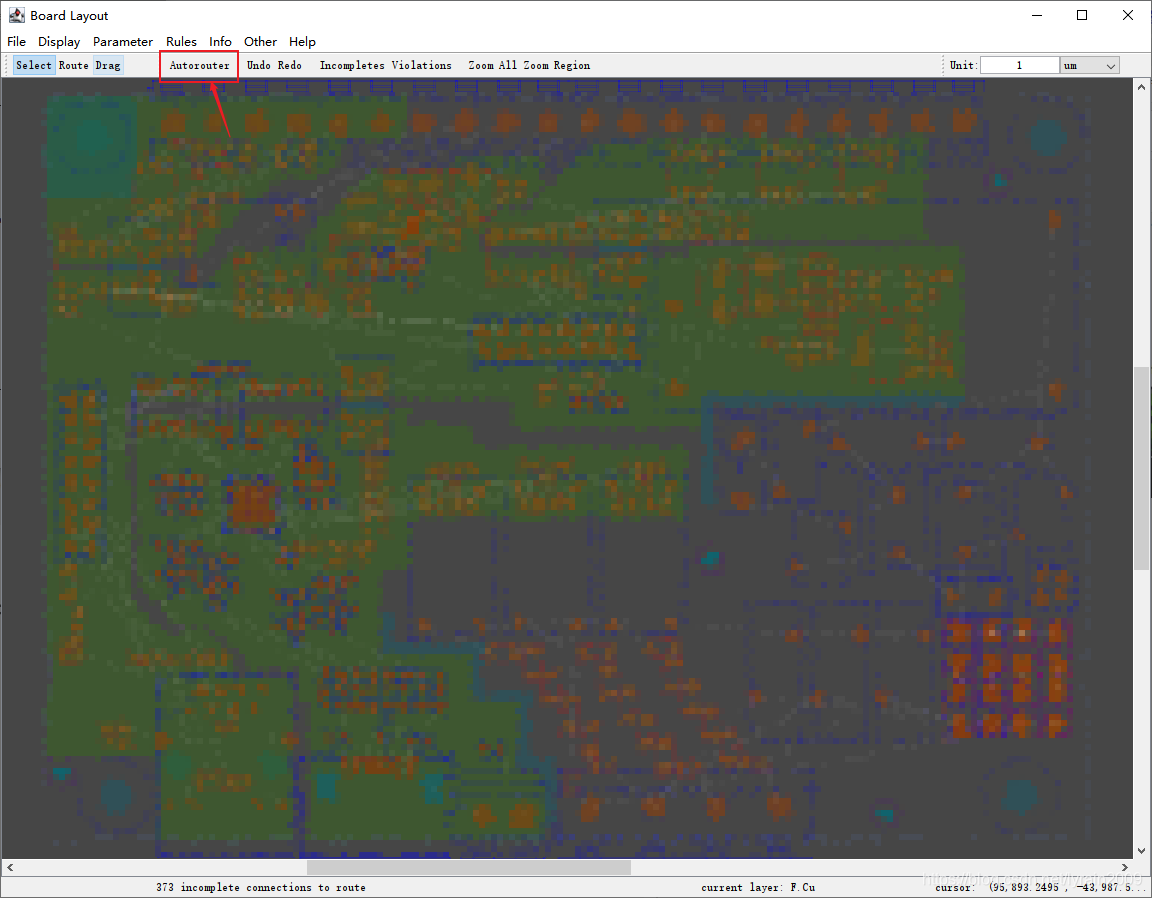

2、打开FreeRouter软件,导入生成的dsn文件,选择Autorouter,开始自动布线

在这里插入图片描述

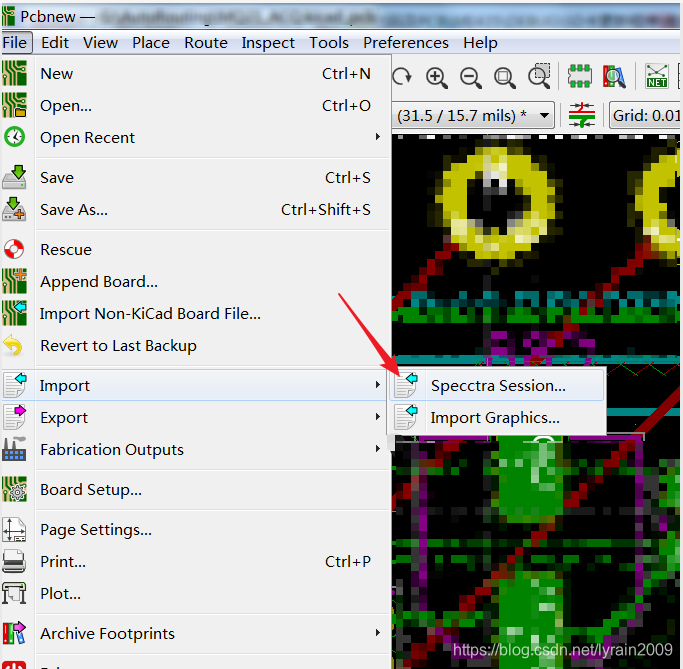

2、布线完成后,会生成.ses文件,在kicad中导入该文件即可

在这里插入图片描述




kicad 原理图中元器件的封装不在PCB显示

kicad 原理图中,如果元器件的Reference的值是以#开始的,则表示该元器间是

不可制造的

,不会导入到PCB中

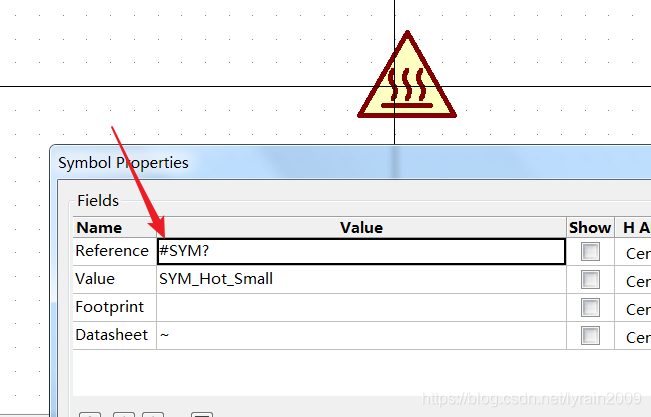

例如:原理图中,Symbol的Reference都是以#开始的,表示不会导入到PCB,即使给Symbol指定封装,也不会在PCB中显示。

想要在PCB中显示,必须去掉Reference中的#

在这里插入图片描述
