书写本文的初衷是为了自我学习
出现背景
明确两个概念
-
窗口系统默认帧缓冲
-
应用程序帧缓冲
FBO(frame buffer object),帧缓冲区对象，在Android中，绘制三角形一般都是直接重写GLSurfaceView，因为Android已经集成好了OpenGLES的环境，渲染操作都是在默认的帧缓冲去做的，这个帧缓冲是我们在创建一个Surface的时候自动创建的（Surface,第二节讲一下）。但这仅限于demo级别，实际应用中，如果我们需要渲染到纹理，往往不使用窗口系统默认提供的帧缓冲区域，需要自己创建了。
何为帧缓冲？
显示到屏幕上的每一帧数据其实对应的就是内存中的数据，在内存中对应分配着存储帧数据的缓冲区，包括写入颜色的颜色缓冲，写入深度值的深度缓冲，以及基于
一些条件丢弃片元的模板缓冲，这几种缓冲一起称之为帧缓冲。
为什么要使用帧缓冲？
之前绘制使用的纹理都是使用图片加载得到的纹理，如果我们要对纹理在着色器中做一些处理，模糊、虚化、双屏、镜子等特效，那么使用帧缓冲可以很好的实现。此外，帧缓冲提供了一个很高效的机制，它能够快速的分离和附着纹理或渲染缓冲对象，这比在帧缓冲之间切换要快得多。
两种附件
纹理附件
纹理附件和通过图片加载的纹理类似，只不过这个纹理附加是通过渲染命令写入到纹理当中的，不是通过图片纹理得到的。
注意
：除了附加颜色附件之外，还可以附件深度和模板纹理附件。例如，当我们开启了深度测试时，就需要附着一个深度附件，来表示深度信息，以便进行深度测试。为了附加一个深度缓冲，可用
GL_DEPTH_ATTACHMENT
作为附件类型。
渲染缓冲对象（RBO
）
渲染缓冲对象（RenderBuffer Object，简称RBO）是一个OpenGL格式的缓冲，即以OpenG原生(native)格式存储它的数据，因此它相当于是优化过的内部数据。当它绑定到FrameBuffer上时，渲染的像素信息就写到RBO中。
渲染缓冲对象将渲染数据存储到缓冲中，并且以原生格式存储，所以它成为一种快速可写入的介质。但是，只能写入，不能修改。RBO常常用来存储深度和模板信息，用于深度测试和模板测试，而且比用纹理存储的深度和模板方式要快得多。RBO可以用来实现双缓冲（double buffer）。
同样，渲染缓冲对象也可以写入颜色信息，然后将图像信息显示在屏幕上。
貌似RBO比纹理有点多，但也不是万能的，纹理自有纹理的优点，纹理能够在shader中进行操作或者需要读取像素时，做一些处理，此时RBO就无能为力了。
案例演示
网上的很多教程都只是说明了流程，然后演示的demo都混杂着各种其他的东西，初学者要费很大的力气才能理解。下面说明一个单纯只应用了FBO的案例：
环境是使用Android集成好的，GLSurfaceView ，egl环境也是。（关于这一点，可以看下一个文档，介绍EGL）。
撇开OpenGLES的API，单单说离屏渲染的流程如下：
-
创建一个帧缓冲的buffer，取名为FrameBuffer（一块显存）。
-
将要绘制的纹理数据写入FrameBuffer（即绑定）。
-
在渲染的任意时刻将帧缓冲FrameBuffer中的数据取出使用（在你想用的任意时刻）。
对比直接绘制到屏幕的渲染流程如下：
-
将要绘制的纹理数据写入默认的帧缓冲，取名defaultFrameBuffer。
-
在渲染的过程中连续的将defaultFrameBuffer中的数据取出使用。
我们只是使用OpenGLES的API去完成上面的流程。

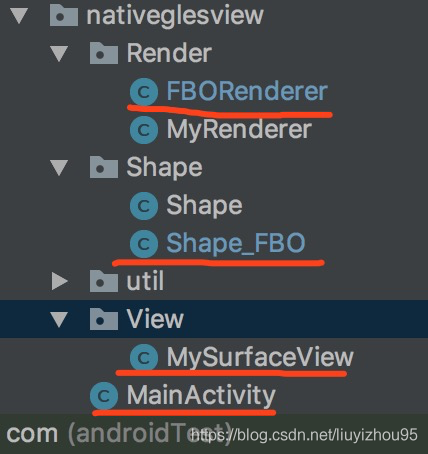

首先是工程结构，FBO的实现应用了红线的几个文件（其他文件绘制了一个普通的三角形，）：
MainActivity指定了View。
public class MainActivity extends AppCompatActivity {
private GLSurfaceView mGLView;
@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
mGLView = new MySurfaceView(this);
setContentView(mGLView);
}
}
MySurfaceView指定了渲染器，渲染模式。onDrawFrame开始离屏渲染。
public class MySurfaceView extends GLSurfaceView {
private MyRenderer mRenderer;
private FBORenderer fboRenderer;
public MySurfaceView (Context context){
super(context);
this.setEGLContextClientVersion(2);
// 绘制普通三角形的渲染器
// mRenderer=new MyRenderer(context);
// this.setRenderer(mRenderer);
fboRenderer = new FBORenderer(context);
this.setRenderer(fboRenderer);
this.setRenderMode(GLSurfaceView.RENDERMODE_WHEN_DIRTY);
}
}
FBORenderer重写了GLSurfaceView的渲染器
public class FBORenderer implements GLSurfaceView.Renderer{
public static int sScreenWidth;
public static int sScreenHeight;
private Shape_FBO mRectangle;
float yAngle;
float xAngle;
private Context mContext;
public FBORenderer(Context context) {
super();
mContext = context;
}
@Override
public void onSurfaceCreated(GL10 gl, EGLConfig config) {
GLES20.glClearColor(0.5f, 0.5f, 0.5f, 1);
mRectangle = new Shape_FBO(mContext);
GLES20.glEnable(GLES20.GL_DEPTH_TEST);
}
@Override
public void onSurfaceChanged(GL10 gl, int width, int height) {
sScreenWidth = width;
sScreenHeight = height;
GLES20.glViewport(0, 0, width, height);
Matrix.perspectiveM(mProjectionMatrix, 0, 45, (float)width/height, 2, 5);
Matrix.setLookAtM(mViewMatrix, 0, 0, 0, 3, 0, 0, 0, 0, 1, 0);
}
private final float[] mProjectionMatrix = new float[16];
private final float[] mViewMatrix = new float[16];
private final float[] mModuleMatrix = new float[16];
private final float[] mViewProjectionMatrix = new float[16];
private final float[] mMVPMatrix = new float[16];
@Override
public void onDrawFrame(GL10 gl) {
Matrix.setIdentityM(mModuleMatrix, 0);
Matrix.rotateM(mModuleMatrix, 0, xAngle, 1, 0, 0);
Matrix.rotateM(mModuleMatrix, 0, yAngle, 0, 1, 0);
Matrix.multiplyMM(mViewProjectionMatrix, 0, mProjectionMatrix, 0, mViewMatrix, 0);
Matrix.multiplyMM(mMVPMatrix, 0, mViewProjectionMatrix, 0, mModuleMatrix, 0);
// GLES20.glViewport(0, 0, 1024, 1024);
mRectangle.draw(mMVPMatrix, mModuleMatrix);
mRectangle.draw(mMVPMatrix, mModuleMatrix);
}
}
本类就是核心的绘制类了。
1.colorTextureId这个纹理缓存指定到FrameBuffer,与FrameBuffer中的数据进行关联,也就是说，现在colorTextureId就是FrameBuffer中数据所生成的图片。
2.在FrameBuffer中绘制读入的图片mLoadedTextureId。
3.在默认的窗口defaultFrameBuffer中绘制colorTextureId。
对照代码理解这张图，更有体会。
一般情况我们都是直接走红线进行绘制，FBO离屏渲染走绿线
可以在项目中crtl+f( GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, colorTxtureId);
将其中的colorTxtureId，替换为mLoadedTextureId，
并注释draw方法中
/*================================================================*/以上的代码，你也会看到图片显示了出来。
首先是生成一张纹理mLoadedTextureId，然后绑定到FrameBuffer中，然后
public class Shape_FBO {
private static String TAG = “ShapeFBO”;
private FloatBuffer mSqureBuffer;
private FloatBuffer mSqureBufferfbo;
private int mFrameBufferProgram;
private int mWindowProgram;
private int mLoadedTextureId;
private Context mContext;
public Shape_FBO(Context context) {
this.mContext = context;
this.initVetexData();
}
public void initVetexData() {
//生成纹理
mLoadedTextureId=initTexture(R.drawable.texture1);
//准备绘制数据
float [] bgVertex = new float[] {
-1f,-1f, 0,1,
-1f,1f, 0,0,
1f,-1f, 1,1,
1f,1f, 1,0
};
ByteBuffer vbb0 = ByteBuffer.allocateDirect(bgVertex.length * 4);
vbb0.order(ByteOrder.nativeOrder());
mSqureBuffer = vbb0.asFloatBuffer();
mSqureBuffer.put(bgVertex);
mSqureBuffer.position(0);
float [] fboVertex = new float[] {
-1f,-1f, 0,1,
-1f,1f, 0,0,
1f,-1f, 1,1,
1f,1f, 1,0
};
ByteBuffer vbb1 = ByteBuffer.allocateDirect(fboVertex.length * 4);
vbb1.order(ByteOrder.nativeOrder());
mSqureBufferfbo = vbb1.asFloatBuffer();
mSqureBufferfbo.put(fboVertex);
mSqureBufferfbo.position(0);
}
public int initTexture(int res) {
Bitmap bitmap = BitmapFactory.decodeResource(mContext.getResources(), res);
int [] textures = new int[1];
GLES20.glGenTextures(1, textures, 0);
//绑定纹理缓存到纹理单元
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, textures[0]);
//设置采样，拉伸方式
GLES20.glTexParameterf(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MIN_FILTER,GLES20.GL_NEAREST);
GLES20.glTexParameterf(GLES20.GL_TEXTURE_2D,GLES20.GL_TEXTURE_MAG_FILTER,GLES20.GL_LINEAR);
GLES20.glTexParameterf(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_S,GLES20.GL_MIRRORED_REPEAT);
GLES20.glTexParameterf(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_T,GLES20.GL_MIRRORED_REPEAT);
//指定纹理图片生成2D纹理
GLUtils.texImage2D(GLES20.GL_TEXTURE_2D, 0, bitmap, 0);
//释放bitmap
bitmap.recycle();
//解除绑定
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, 0);
return textures[0];
}
public void draw(float[] mvpMatrix, float[] mMatrix) {
// 生成FrameBuffer
int [] framebuffers = new int[1];
GLES20.glGenFramebuffers(1, framebuffers, 0);
// 生成Texture
int [] textures = new int[2];
GLES20.glGenTextures(2, textures, 0);
int colorTxtureId = textures[0];
//绑定纹理缓存到纹理单元
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, colorTxtureId);
//设置采样，拉伸方式
GLES20.glTexParameterf(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MIN_FILTER,GLES20.GL_NEAREST);
GLES20.glTexParameterf(GLES20.GL_TEXTURE_2D,GLES20.GL_TEXTURE_MAG_FILTER,GLES20.GL_LINEAR);
GLES20.glTexParameterf(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_S,GLES20.GL_MIRRORED_REPEAT);
GLES20.glTexParameterf(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_T,GLES20.GL_MIRRORED_REPEAT);
//生成2D纹理
GLES20.glTexImage2D(GLES20.GL_TEXTURE_2D, 0, GLES20.GL_RGB, FBORenderer.sScreenWidth, FBORenderer.sScreenHeight,0, GLES20.GL_RGB, GLES20.GL_UNSIGNED_SHORT_5_6_5, null);
//绑定framebuffer
int framebufferId = framebuffers[0];
GLES20.glBindFramebuffer(GLES20.GL_FRAMEBUFFER, framebufferId);
//挂载textureID到framebufferId
GLES20.glFramebufferTexture2D(GLES20.GL_FRAMEBUFFER, GLES20.GL_COLOR_ATTACHMENT0, GLES20.GL_TEXTURE_2D, colorTxtureId, 0);
if (GLES20.glCheckFramebufferStatus(GLES20.GL_FRAMEBUFFER)== GLES20.GL_FRAMEBUFFER_COMPLETE) {
Log.e(“shapefbo”, “glFramebufferTexture2D error”);
}
int frameBufferVertexShader = loaderShader(GLES20.GL_VERTEX_SHADER, vertexShaderCode);
int frameBufferFagmentShader = loaderShader(GLES20.GL_FRAGMENT_SHADER, fragmentShaderCode);
mFrameBufferProgram = GLES20.glCreateProgram();
GLES20.glAttachShader(mFrameBufferProgram, frameBufferVertexShader);
GLES20.glAttachShader(mFrameBufferProgram, frameBufferFagmentShader);
GLES20.glLinkProgram(mFrameBufferProgram);
int positionHandle1 = GLES20.glGetAttribLocation(mFrameBufferProgram, “aPosition”);
int textureCoordHandle1 = GLES20.glGetAttribLocation(mFrameBufferProgram, “aTextureCoord”);
int textureHandle1 = GLES20.glGetUniformLocation(mFrameBufferProgram, “uTexture”);
mSqureBufferfbo.position(0);
GLES20.glVertexAttribPointer(positionHandle1, 2, GLES20.GL_FLOAT, false, (2+2) * 4, mSqureBufferfbo);
mSqureBufferfbo.position(2);
GLES20.glVertexAttribPointer(textureCoordHandle1, 2, GLES20.GL_FLOAT, false, (2+2) * 4, mSqureBufferfbo);
GLES20.glEnableVertexAttribArray(positionHandle1);
GLES20.glEnableVertexAttribArray(textureCoordHandle1);
// GLES20.glActiveTexture(GLES20.GL_TEXTURE0);
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, mLoadedTextureId);
GLES20.glUniform1i(textureHandle1, 0);
GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, 4);
GLES20.glBindFramebuffer(GLES20.GL_FRAMEBUFFER,0);
/*================================================================*/
// 切换到窗口系统的缓冲区
GLES20.glClear(GLES20.GL_DEPTH_BUFFER_BIT | GLES20.GL_COLOR_BUFFER_BIT);
int vertexShader = loaderShader(GLES20.GL_VERTEX_SHADER, windowVertexShaderCode);
int fragmentShader = loaderShader(GLES20.GL_FRAGMENT_SHADER, windowFragmentShaderCode);
mWindowProgram = GLES20.glCreateProgram();
GLES20.glAttachShader(mWindowProgram, vertexShader);
GLES20.glAttachShader(mWindowProgram, fragmentShader);
GLES20.glLinkProgram(mWindowProgram);
GLES20.glUseProgram(mWindowProgram);
int positionHandle = GLES20.glGetAttribLocation(mWindowProgram, “aPosition”);
int textureCoordHandle = GLES20.glGetAttribLocation(mWindowProgram, “aTextureCoord”);
int textureHandle = GLES20.glGetUniformLocation(mWindowProgram, “uTexture”);
mSqureBuffer.position(0);
GLES20.glVertexAttribPointer(positionHandle, 2, GLES20.GL_FLOAT, false, (2+2) * 4, mSqureBuffer);
mSqureBuffer.position(2);
GLES20.glVertexAttribPointer(textureCoordHandle, 2, GLES20.GL_FLOAT, false, (2+2) * 4, mSqureBuffer);
GLES20.glEnableVertexAttribArray(positionHandle);
GLES20.glEnableVertexAttribArray(textureCoordHandle);
GLES20.glActiveTexture(GLES20.GL_TEXTURE0);
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, colorTxtureId);
GLES20.glUniform1i(textureHandle, 0);
GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, 4);
GLES20.glDeleteTextures(2, textures, 0);
GLES20.glDeleteFramebuffers(1, framebuffers, 0);
}
private int loaderShader(int type, String shaderCode) {
int shader = GLES20.glCreateShader(type);
GLES20.glShaderSource(shader, shaderCode);
GLES20.glCompileShader(shader);
return shader;
}
private String windowVertexShaderCode = “”
+ “attribute vec2 aPosition;”
+ “attribute vec2 aTextureCoord;”
+ “varying vec2 vTextureCoord;”
+ “void main(){”
+ “gl_Position = vec4(aPosition,0,1);”
+ “vTextureCoord = aTextureCoord;”
+ “}”;
private String windowFragmentShaderCode = “precision mediump float;”
+ “uniform sampler2D uTexture;”
+ “varying vec2 vTextureCoord;”
+ “void main(){”
+ “gl_FragColor = texture2D(uTexture, vTextureCoord);”
+ “}”;
private String vertexShaderCode = “”
+ “attribute vec2 aPosition;”
+ “attribute vec2 aTextureCoord;”
+ “varying vec2 vTextureCoord;”
+ “void main(){”
+ “gl_Position = vec4(aPosition,0,1);”
+ “vTextureCoord = aTextureCoord;”
+ “}”;
private String fragmentShaderCode = “precision mediump float;”
+ “uniform sampler2D uTexture;”
+ “varying vec2 vTextureCoord;”
+ “void main(){”
+ “gl_FragColor = texture2D(uTexture, vTextureCoord);”
+ “}”;
GitHub地址
欢迎点星星
