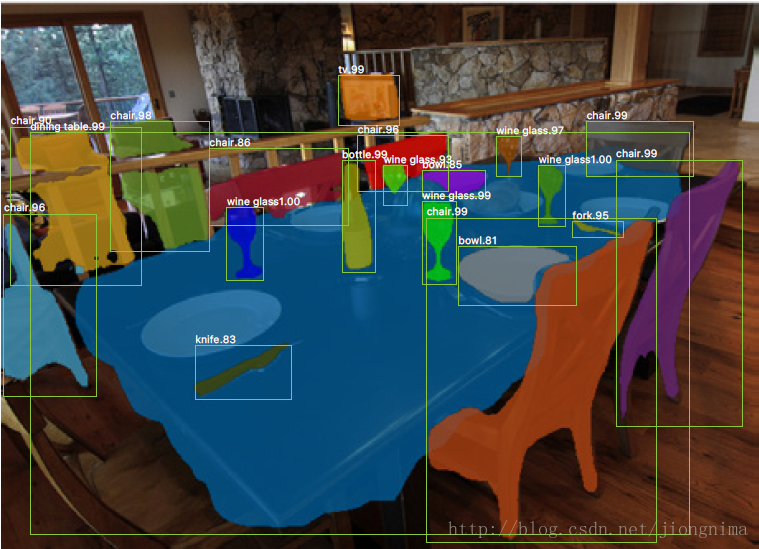

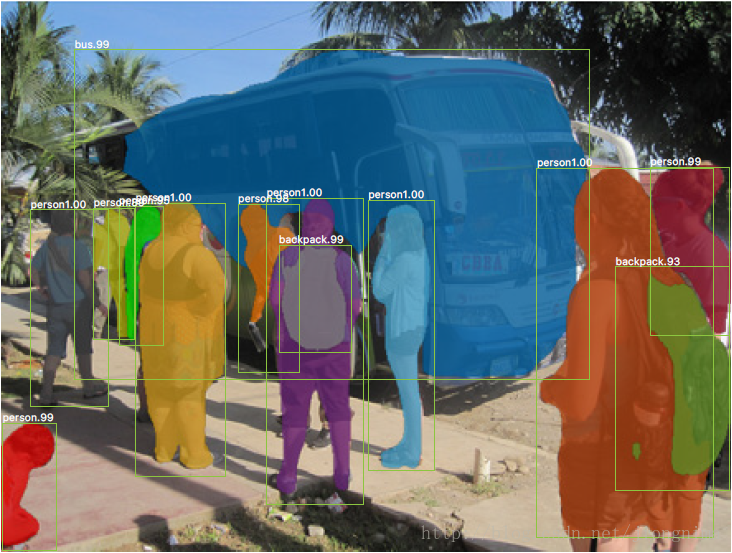

Mask R-CNN是ICCV 2017的best paper，彰显了机器学习计算机视觉领域在2017年的最新成果。在机器学习2017年的最新发展中，单任务的网络结构已经逐渐不再引人瞩目，取而代之的是集成，复杂，一石多鸟的多任务网络模型。Mask R-CNN就是典型的代表。本篇大作的一作是何凯明，在该篇论文发表的时候，何凯明已经去了FaceBook。我们先来看一下，Mask R-CNN取得了何等的成果。
大家可以看到，在实例分割Mask R-CNN框架中，还是主要完成了三件事情：
1)
目标检测
，直接在结果图上绘制了目标框(bounding box)。
2)
目标分类
，对于每一个目标，需要找到对应的类别(class)，区分到底是人，是车，还是其他类别。
3)
像素级目标分割
，在每个目标中，需要在像素层面区分，什么是前景，什么是背景。
可是，在解析Mask R-CNN之前，笔者不得不告诉大家一个事实，Mask R-CNN是继承于
Faster R-CNN
(2016)的，Mask R-CNN只是在Faster R-CNN上面加了一个Mask Prediction Branch (Mask 预测分支)，并且改良了ROI Pooling，提出了
ROI Align
。从统计数据来看，”Faster R-CNN”在Mask R-CNN论文的前三章中出现了二十余次，因此，如果不了解Ross Girshick和何凯明之前的工作，是很难弄懂Mask R-CNN的。所以，笔者在解析Mask R-CNN之前，先给大家分析一下Faster R-CNN。
在给大家解析Faster R-CNN之前，笔者又要告诉大家，Faster R-CNN是继承于Fast R-CNN (2015)，Fast R-CNN继承于R-CNN (2014)。因此，索性破釜沉舟，在本篇博文中，笔者就按照
R-CNN, Fast R-CNN，Faster R-CNN再到Mask R-CNN
的发展顺序全部解析。
首先时间回到了2014年，在2014年，正是深度学习如火如荼的发展的第三年。在CVPR 2014年中Ross Girshick提出的
R-CNN
中，使用到了
卷积神经网络

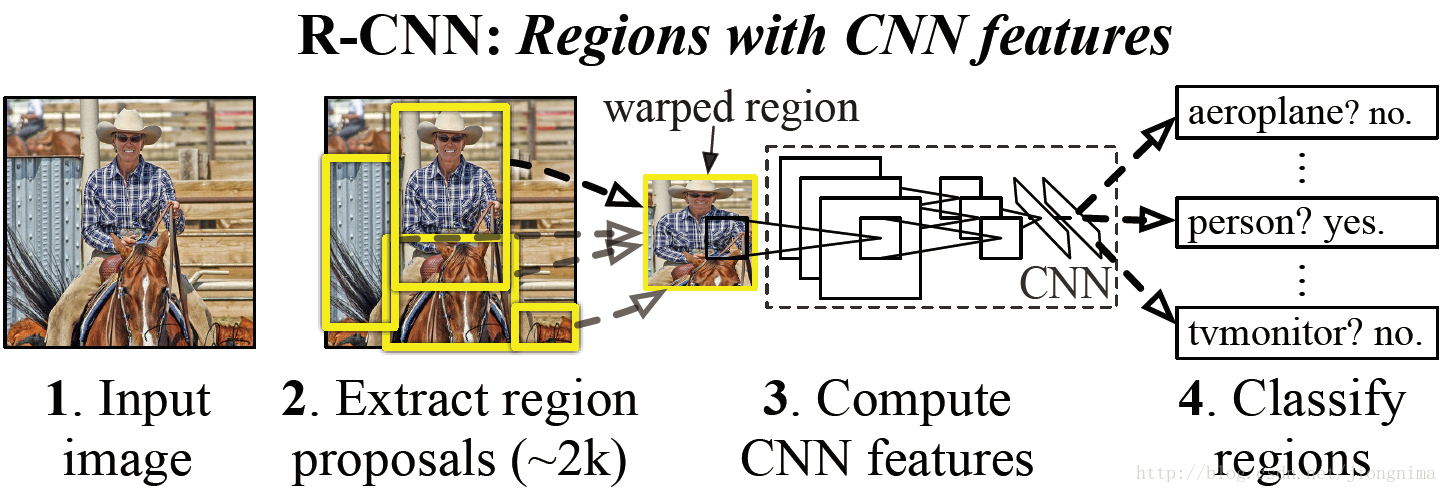

来进行目标检测。下面笔者就来概述一下R-CNN是如何采用卷积神经网络进行目标检测的工作。
首先模型输入为一张图片，然后在图片上提出了约2000个待检测区域，然后这2000个待检测区域
一个一个地
(串联方式)通过卷积神经网络提取特征，然后这些被提取的特征通过一个支持向量机(SVM)进行分类，得到物体的类别，并通过一个bounding box regression调整目标包围框的大小。下面，笔者简要概述一下R-CNN是怎么实现以上步骤的。
首先在第一步提取2000个待检测区域的时候，是通过一个2012年提出的方法，叫做
selective search

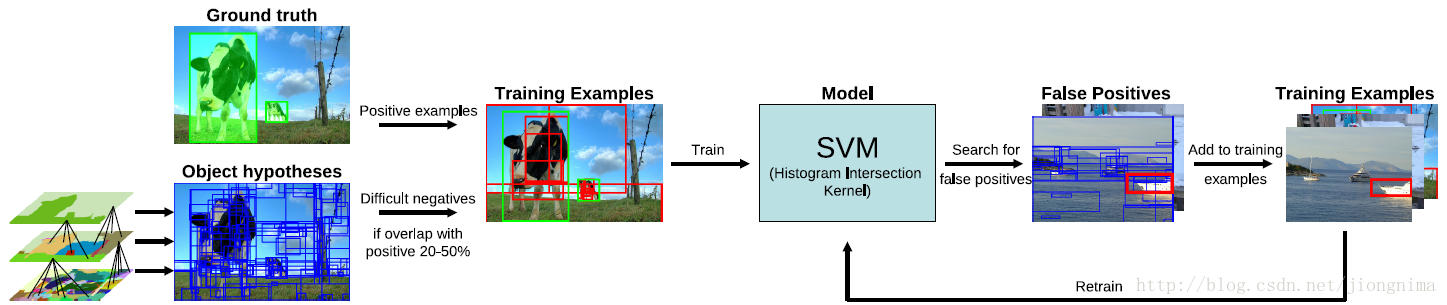

。简单来说就是通过一些传统图像处理方法将图像分成若干块，然后通过一个SVM将属于同一目标的若干块拿出来。selective search的核心是一个SVM，架构如下所示：
然后在第二步进行特征提取的时候，Ross直接借助了当时深度学习的最新成果
AlexNet
(2012)。那么，该网络是如何训练的呢？是直接在ImageNet上面训练的，也就是说，使用图像分类数据集训练了一个仅仅用于提取特征的网络。
在第三步进行对目标的时候，使用了一个支持向量机(SVM)，在训练这个支持向量机的时候，结合目标的标签(类别)与包围框的大小进行训练，因此，该支持向量机也是被单独训练的。
在2014年R-CNN横空出世的时候，颠覆了以往的目标检测方案，精度大大提升。对于R-CNN的贡献，可以主要分为两个方面：
1) 使用了
卷积神经网络进行特征提取
。
2) 使用bounding box regression进行
目标包围框的修正
。
但是，我们来看一下，R-CNN有什么问题：
1)
耗时的selective search
，对一帧图像，需要花费2s。
2)
耗时的串行式CNN前向传播
，对于每一个RoI，都需要经过一个AlexNet提特征，为所有的RoI提特征大约花费47s。
3) 三个模块是
分别训练
的，并且在训练的时候，对于存储空间的消耗很大。
那么，面对这种情势，Ross在2015年提出的
Fast R-CNN
进行了改进，下面我们来概述一下Fast R-CNN的解决方案：

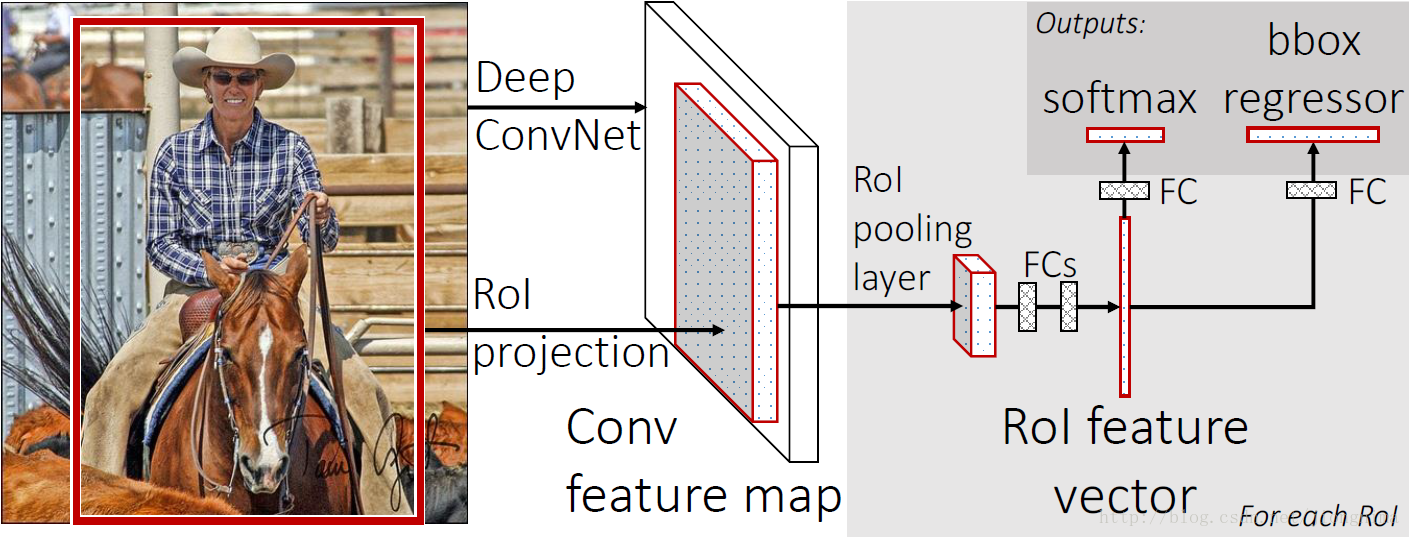

首先还是采用selective search提取2000个候选框，然后，使用一个神经网络对全图进行特征提取。接着，使用一个
RoI Pooling Layer
在全图特征上摘取每一个RoI对应的特征，再通过全连接层(FC Layer)进行分类与包围框的修正。Fast R-CNN的贡献可以主要分为两个方面：
1)
取代R-CNN的串行特征提取方式
，直接采用一个神经网络对全图提取特征(这也是为什么需要RoI Pooling的原因)。
2) 除了selective search，其他部分都可以合在一起训练。
可是，Fast R-CNN也有缺点，体现在耗时的
selective search还是依旧存在。那么，如何改良这个缺陷呢？发表于2016年的

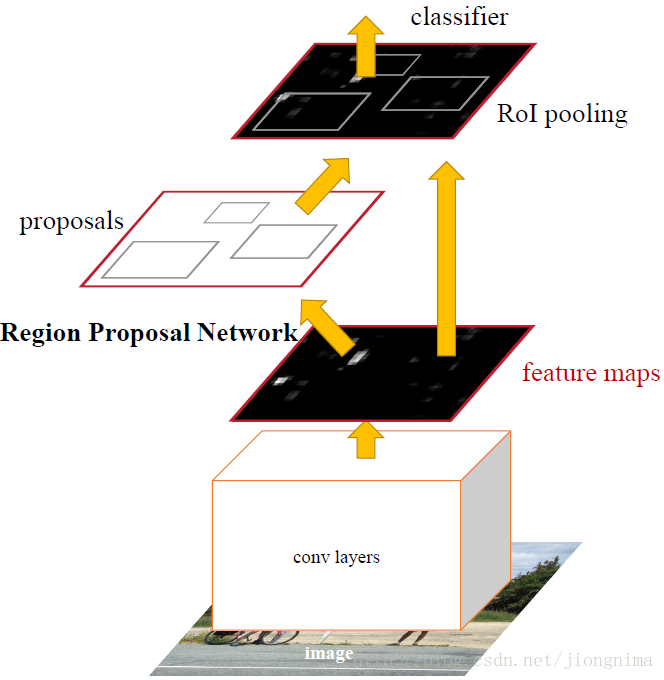

Faster R-CNN
进行了如下创新：
取代selective search，直接通过一个
Region Proposal Network (RPN)
生成待检测区域，这么做，在生成RoI区域的时候，时间也就从2s缩减到了10ms。我们来看一下Faster R-CNN是怎么做的。
首先使用共享的卷积层为全图提取特征，然后将得到的feature maps送入RPN，RPN生成待检测框(指定RoI的位置)并对RoI的包围框进行第一次修正。之后就是Fast R-CNN的架构了，RoI Pooling Layer根据RPN的输出在feature map上面选取每个RoI对应的特征，并将维度置为定值。最后，使用全连接层(FC Layer)对框进行分类，并且进行目标包围框的第二次修正。尤其注意的是，Faster R-CNN真正实现了
端到端的训练(end-to-end training)
。
要理解Mask R-CNN，只有先理解Faster R-CNN。因此，笔者根据Faster R-CNN的架构(Faster R-CNN的ZF model的train.prototxt)，画了一个结构图，如下所示：
如上图所示，Faster R-CNN的结构主要分为三大部分，第一部分是
共享的卷积层
-backbone，第二部分是
候选区域生成网络
-RPN，第三部分是
对候选区域进行分类的网络
-classifier。其中，RPN与classifier部分均对目标框有修正。classifier部分是原原本本继承的Fast R-CNN结构。我们下面来简单看看Faster R-CNN的各个模块。
首先来看看RPN的工作原理：
简单地说，RPN依靠一个在共享特征图上滑动的窗口，
为每个位置生成9种预先设置好长宽比与面积的目标框(文中叫做anchor)
。这9种初始anchor包含三种面积(128×128，256×256，512
×512

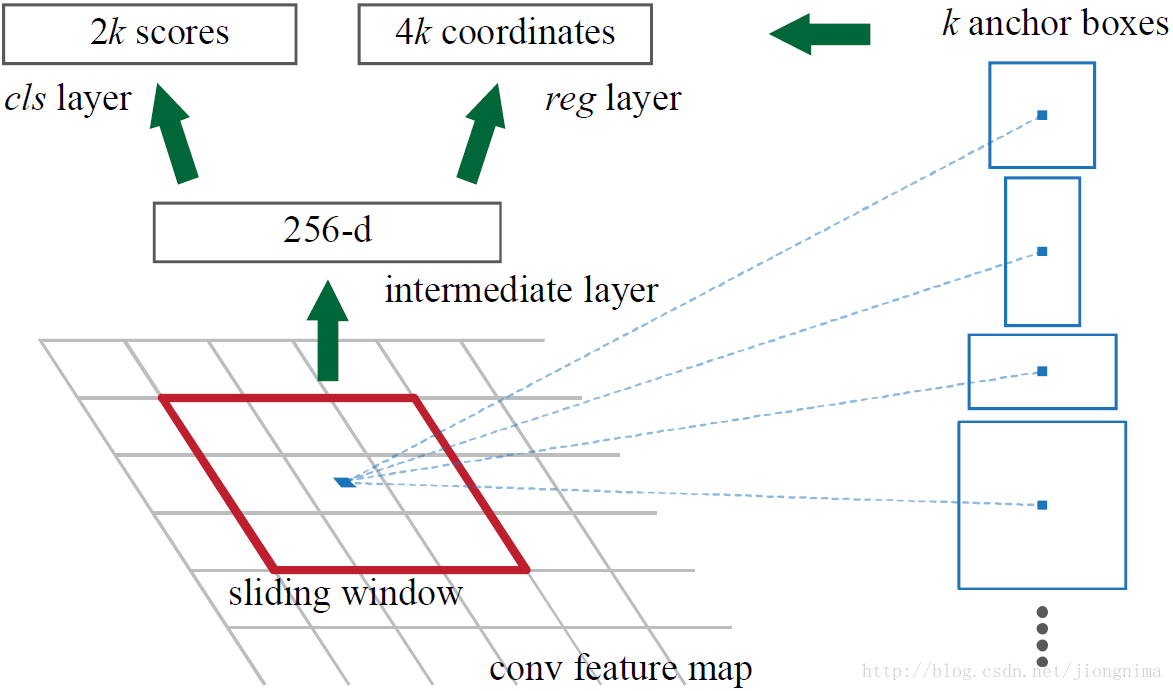

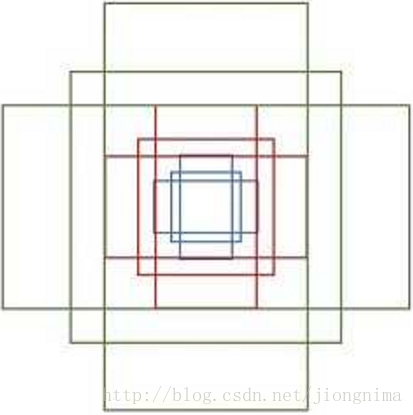

)，每种面积又包含三种长宽比(1:1，1:2，2:1)。示意图如下所示：
由于共享特征图的大小约为40×60，RPN生成的初始anchor的总数约为20000个(40×60×9)。对于生成的anchor，RPN要做的事情有两个，
第一个是判断anchor到底是前景还是背景
，意思就是判断这个anchor到底有没有覆盖目标，第二个是
为属于前景的anchor进行第一次坐标修正
。对于前一个问题，Faster R-CNN的做法是使用SoftmaxLoss直接训练，在训练的时候排除掉了超越图像边界的anchor；对于后一个问题，采用SmoothL1Loss进行训练。那么，RPN怎么实现呢？这个问题通过RPN的本质很好求解，RPN的本质是一个树状结构，树干是一个3×3的卷积层，树枝是两个1×1的卷积层，第一个
1×1的卷积层解决了前后景的输出，第二个
1×1的卷积层解决了边框修正的输出
。来看看在代码中是怎么做的：
从如上代码中可以看到，对于RPN输出的特征图中的每一个点，一个1×1的卷积层输出了18个值，因为是每一个点对应9个anchor，每个anchor有一个
前景分数
和一个
背景分数
，所以9×2=18。另一个
1×1的卷积层输出了36个值，因为是
每一个点对应9个anchor，每个anchor对应了
4个修正坐标的值
，所以9×4=36。那么，要得到这些值，RPN网络需要训练。在训练的时候，就需要对应的标签。那么，如何判定一个anchor是前景还是背景呢？文中做出了如下定义：如果一个anchor与ground truth的IoU在0.7以上，那这个anchor就算前景(positive)。类似地，如果这个anchor与
ground truth的IoU在0.3以下，那么这个anchor就算背景(negative)。在作者进行RPN网络训练的时候，只使用了上述两类anchor，与ground truth的IoU介于0.3和0.7的anchor没有使用。在训练anchor属于前景与背景的时候，是在一张图中，随机抽取了128个前景anchor与128个背景anchor。

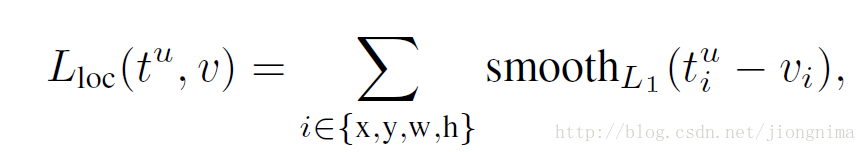

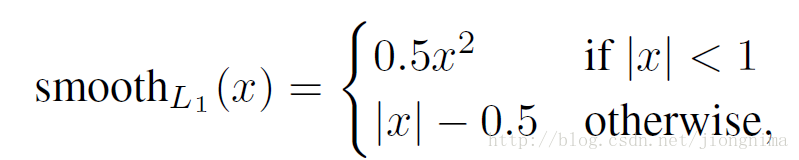

在上一段中描述了前景与背景分类的训练方法，本段描述anchor边框修正的训练方法。边框修正主要由4个值完成，tx,ty,th,tw。这四个值的意思是修正后的框在anchor的x和y方向上做出平移(由tx和ty决定)，并且长宽各自放大一定的倍数(由th和ty决定)。那么，如何训练网络参数得到这四个值呢？Fast R-CNN给出了答案，采用SmoothL1loss进行训练，具体可以描述为：
到这里有个问题，就是不是对于所有的anchor，都需要进行anchor包围框修正的参数训练，只是对positive的anchors有这一步。因此，在训练RPN的时候，只有对128个随机抽取的positive anchors有这一步训练。因此，训练RPN的损失函数可以写成：
在这里Lreg就是上面的Lloc，λ被设置为10，Ncls为256，Nreg为2400。这样设置的话，RPN的两部分loss值能保持平衡。
到这里RPN就解析完毕了，下面我们来看看后面的classifier，但是在介绍classifier之前，我们先来看看RoI Pooling到底做了什么？
首先第一个问题是为什么需要RoI Pooling？答案是在Fast R-CNN中，特征被共享卷积层一次性提取。因此，
对于每个RoI而言，需要从共享卷积层上摘取对应的特征
，并且送入全连接层进行分类。因此，RoI Pooling主要做了两件事，第一件是为每个RoI选取对应的特征，第二件事是为了满足全连接层的输入需求，将每个RoI对应的特征的维度转化成某个定值。RoI Pooling示意图如下所示：
如上图所示，对于每一个RoI，RoI Pooling Layer将其对应的特征从共享卷积层上拿出来，并转化成一样的大小(6×6)。
在RoI Pooling Layer之后，就是Fast R-CNN的分类器和RoI边框修正训练。分类器主要是分这个提取的RoI具体是什么类别(人，车，马等等)，一共C+1类(包含一类背景)。RoI边框修正和RPN中的anchor边框修正原理一样，同样也是SmoothL1 Loss，值得注意的是，RoI边框修正也是对于非背景的RoI进行修正，
对于类别标签为背景的RoI，则不进行RoI边框修正的参数训练
。对于分类器和RoI边框修正的训练，可以公式描述如下：
上式中u>=1表示RoI边框修正是对于非背景的RoI而言的，实验中，上式的λ取1。
在训练分类器和RoI边框修正时，步骤如下所示：
1) 首先通过RPN生成约20000个anchor(40×60×9)。
2) 对20000个anchor进行第一次边框修正，得到修订边框后的proposal。
3)
对超过图像边界的proposal的边进行
clip
，使得该proposal不超过图像范围。
4) 忽略掉长或者宽太小的proposal。
5) 将所有proposal按照前景分数从高到低排序，选取前12000个proposal。
6) 使用阈值为0.7的NMS算法排除掉重叠的proposal。
7)
针对上一步剩下的proposal,选取
前2000
个proposal
进行分类和第二次边框修正。
总的来说，Faster R-CNN的loss分两大块，第一大块是
训练RPN的loss
(包含一个SoftmaxLoss和SmoothL1Loss)，第二大块是
训练Fast R-CNN中分类器的loss
(包含一个
SoftmaxLoss和SmoothL1Loss
)，Faster R-CNN的总的loss函数描述如下：
然后，对于Faster R-CNN的训练方式有三种，可以被描述如下：
1) RPN和Fast R-CNN
交替训练
，这种方式也是作者采用的方式。
2)
近似联合
RPN和Fast R-CNN的训练，在训练时忽略掉了RoI边框修正的误差，也就是说只对anchor做了边框修订，这也是为什么叫”近似联合”的原因。
3)
联合
RPN和Fast R-CNN的训练。
对于作者采用的交替训练的方式，步骤如下：
1) 使用在ImageNet上预训练的模型初始化共享卷积层并
训练RPN
。
2) 使用上一步得到的RPN参数生成RoI proposal。再使用
ImageNet上预训练的模型初始化共享卷积层，训练
Fast R-CNN部分
(分类器和RoI边框修订)。
3) 将训练后的共享卷积层参数固定，同时将Fast R-CNN的参数固定，训练
RPN
。(从这一步开始，共享卷积层的参数真正被两大块网络共享)
4) 同样将共享卷积层参数固定，并将RPN的参数固定，训练Fast R-CNN部分。
Faster R-CNN的测试流程和训练流程挺相似，描述如下：
1) 首先通过RPN生成约20000个anchor(40×60×9)
通过RPN
。
2) 对20000个anchor进行第一次边框修正，得到修订边框后的proposal。
3) 对超过图像边界的proposal的边进行
clip
，使得该proposal不超过图像范围。
4) 忽略掉长或者宽太小的proposal。
5) 将所有proposal按照前景分数从高到低排序，选取前6000个proposal。
6) 使用阈值为0.7的NMS算法排除掉重叠的proposal。
7) 针对上一步剩下的proposal,选取
前300
个proposal
进行分类和第二次边框修正。
到这里，Faster R-CNN就介绍完毕了。接下来
到了Mask R-CNN，我们来看看RoI Pooling出了什么问题：
问题1：从输入图上的RoI到特征图上的RoI feature，RoI Pooling是直接通过四舍五入取整得到的结果。

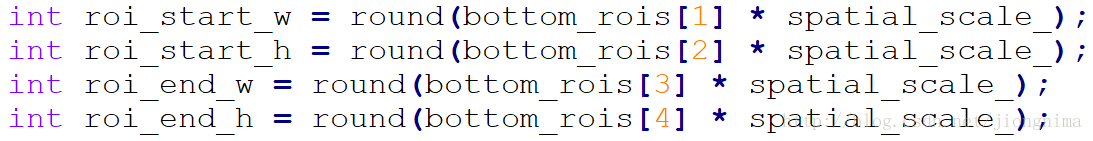

这一点可以在代码中印证：

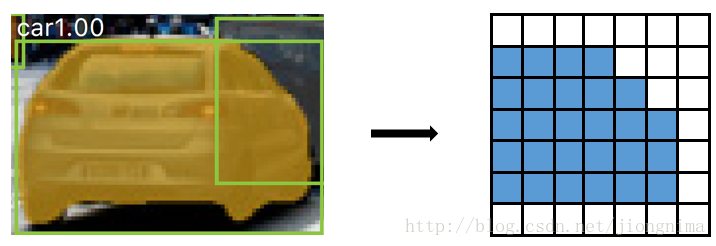

可以看到直接用round取的值，这样会带来什么坏处呢？就是RoI Pooling过后的得到的输出可能和原图像上的RoI对不上，如下图所示：
右图中蓝色部分表示包含了轿车主体的的信息的方格，RoI Pooling Layer的四舍五入取整操作导致其进行了偏移。

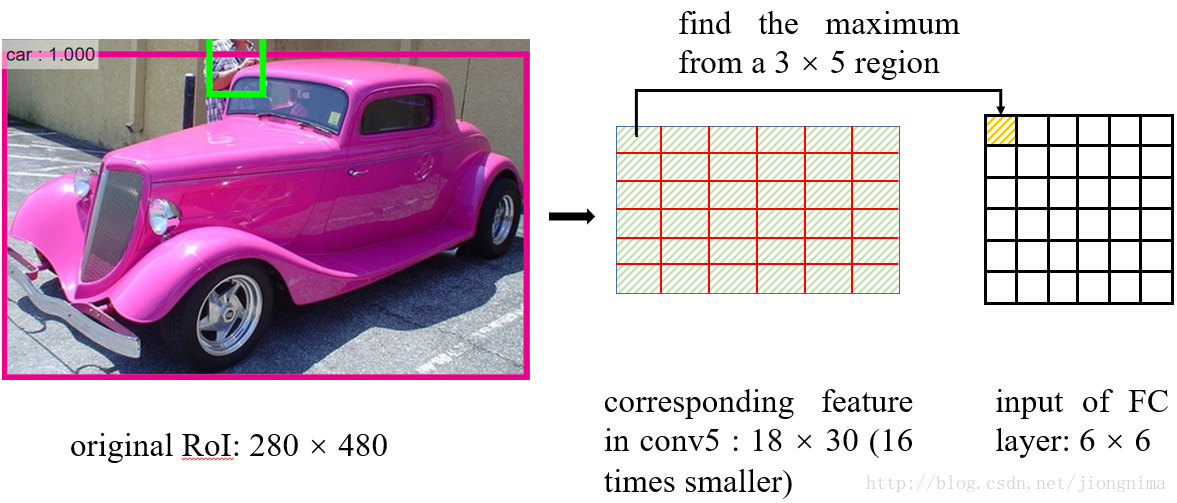

问题2：再将每个RoI对应的特征转化为固定大小的维度时，又采用了取整操作。在这里笔者举例讲解一下RoI Pooling的操作：
在从RoI得到对应的特征图时，进行了问题1描述的取整，在得到特征图后，如何得到一个6×6的全连接层的输入呢？RoI Pooling这样做：将RoI对应的特征图分成6×6块，然后直接从每块中找到最大值。在上图中的例子中，比如原图上的的RoI大小是280×480，得到对应的特征图是18×30。将特征图分成6块，每块大小是3×5，
然后在每一块中分别选择最大值放入6×6的对应区域中

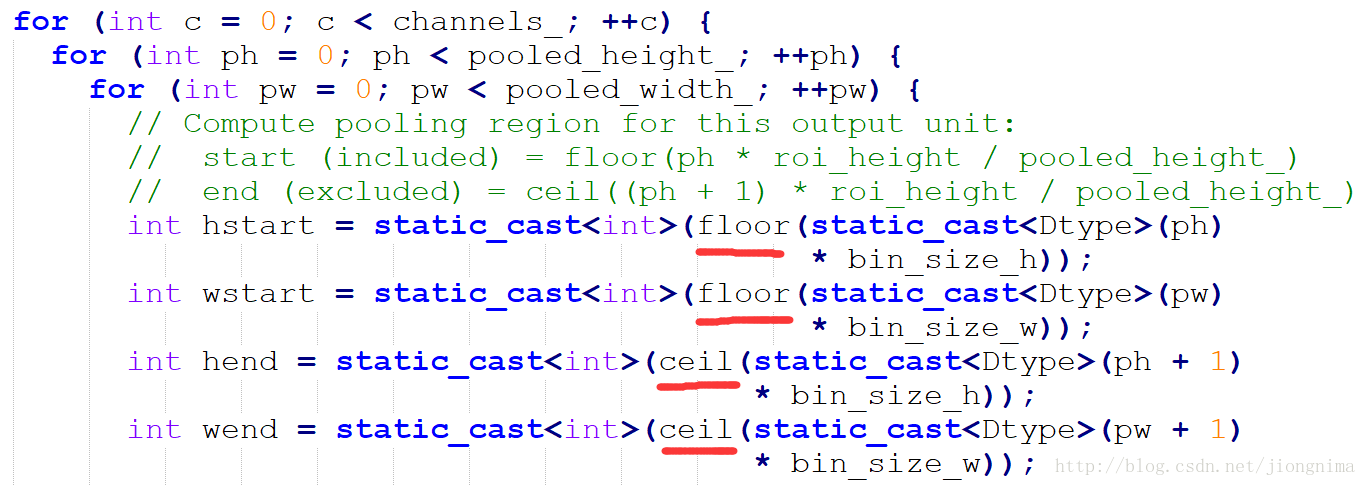

。在将特征图分块的时候，又用到了取整，这点同样可以在代码中得到佐证：
这种取整操作(在Mask R-CNN中被称为quantization)对RoI分类影响不大，可是对逐像素的预测目标是有害的，因为对每个RoI取得的特征并没有与RoI对齐。因此，Mask R-CNN对RoI Pooling做了改进并提出了RoI Align。
RoI Align的主要创新点是，针对问题1，
不再进行取整操作
。针对问题2，使用
双线性插值
来更精确地找到每个块对应的特征。总的来说，RoI Align的作用主要就是剔除了RoI Pooling的取整操作，并且使得为每个RoI取得的特征能够更好地对齐原图上的RoI区域。
下图阐述了Mask R-CNN的Mask branch：
在Mask R-CNN中的RoI Align之后有一个”head”部分，主要作用是将RoI Align的输出维度扩大，这样在预测Mask时会更加精确。在Mask Branch的训练环节，作者没有采用FCN式的SoftmaxLoss，反而是输出了K个Mask预测图(为每一个类都输出一张)，并采用
average binary cross-entropy loss
训练，当然在训练Mask branch的时候，输出的K个特征图中，也只是对应ground truth类别的那一个特征图对Mask loss有贡献。

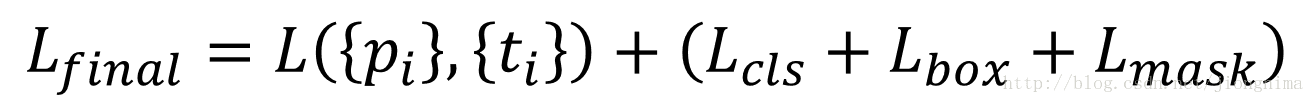

Mask R-CNN的训练损失函数可以描述为：
在上式中，Lbox和Lmask都是对positive RoI才会起作用的。
在Mask R-CNN中，相较于Faster R-CNN还有些略微的调整，比如positive RoI被定义成了与Ground truth的IoU大于0.5的(Faster R-CNN中是0.7)。太过于细节的东西本篇博文不再赘述，详情参见Mask R-CNN中的Implementation Details。
到这里再将Mask R-CNN和
FCIS
做个比较，首先两者的相同点是
均继承了Faster R-CNN的RPN部分
。

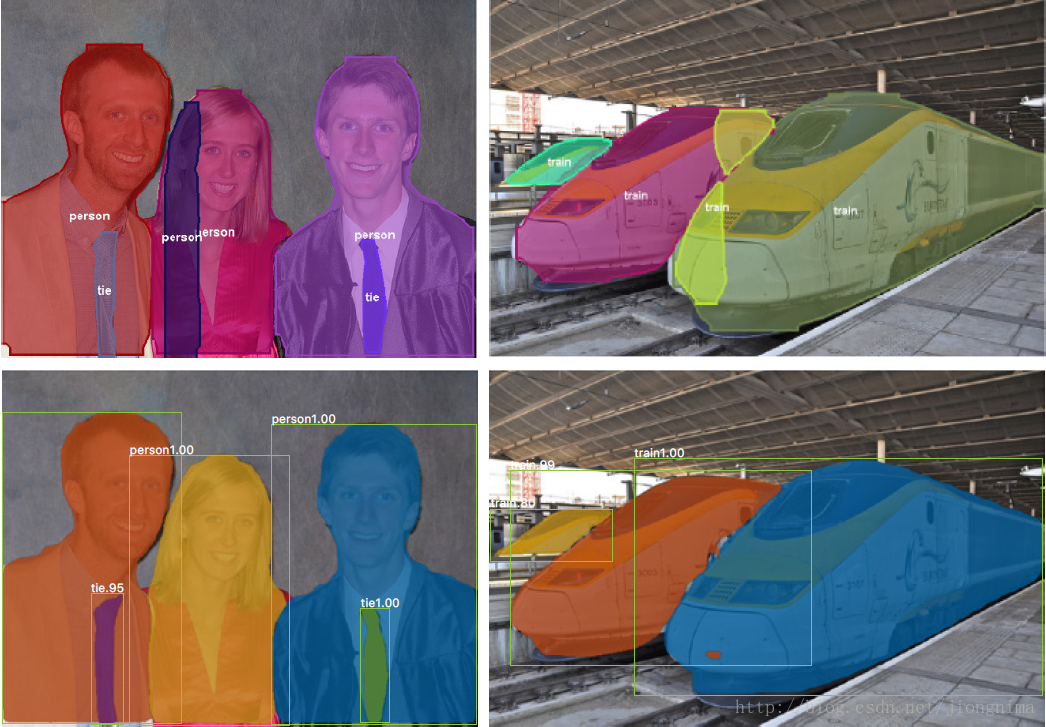

不同点是对于FCIS，预测mask和分类是共享的参数。而Mask R-CNN则是各玩各的，两个任务各自有各自的可训练参数。对于这一点，Mask R-CNN论文里还专门作了比较，显示对于预测mask和分类如果使用共享的特征图对于某些重叠目标可能会出现问题。

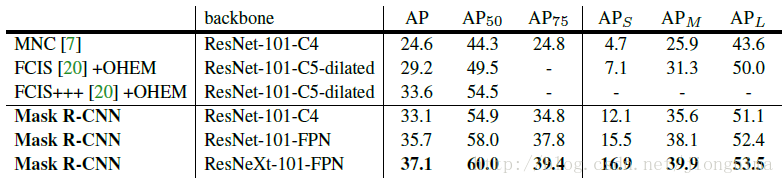

Mask R-CNN的实验取得了很好的效果，达到甚至超过了state-of-the-art的水平。不过训练代价也是相当大的，需要
8
块GPU联合训练。

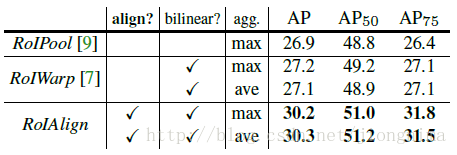

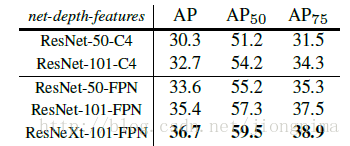

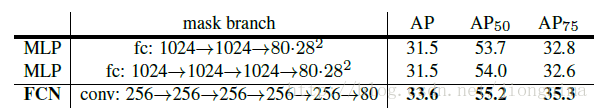

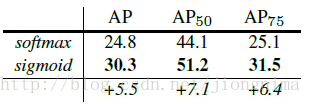

Mask R-CNN的实验非常详细，还做了很多对比实验，比如说改换网络深度，在训练mask branch时的误差种类，将RoI Align同RoI Pooling和RoI Warping进行比较，改变预测mask的方式(FCN和全连接层)等，详情请参见Mask R-CNN的实验部分。
到这里Mask R-CNN介绍就接近尾声了，笔者还想说一些自己的思考与感想：
1) 可继承工作的充分体现。
大家看到Mask R-CNN的结构相当复杂，实际上是继承了大量之前的工作。首先bounding box regression在2014年的R-CNN中就出现过。Mask R-CNN的主要创新点RoI Align改良于RoI Pooling，而RoI Pooling是在2015年的Fast R-CNN中提出的。对于RPN的应用，更是直接继承了2016年的Faster R-CNN。值得一提的是，上述的每一篇文章，都是颠覆目标检测领域计算架构的杰出作品。
2)
集成的工作。
还是那句老话，到了2017-2018年，随着深度学习的高速发展，单任务模型已经逐渐被抛弃。取而代之的是更集成，更综合，更强大的多任务模型。Mask R-CNN就是其中的代表。
3)
引领潮流。
再次向何凯明和Ross Girshick致敬，他们的实力引领了目标检测领域的发展，因此无论他们在哪，无论是在微软还是FaceBook，他们的idea和作品都被非常多的人应用或者继承。
欢迎阅读笔者后续博客，
各位读者朋友的支持与鼓励是我最大的动力！
written by jiong
鸿爪踏雪泥，还是来得及。
