1.配置内核

打开I2C功能：

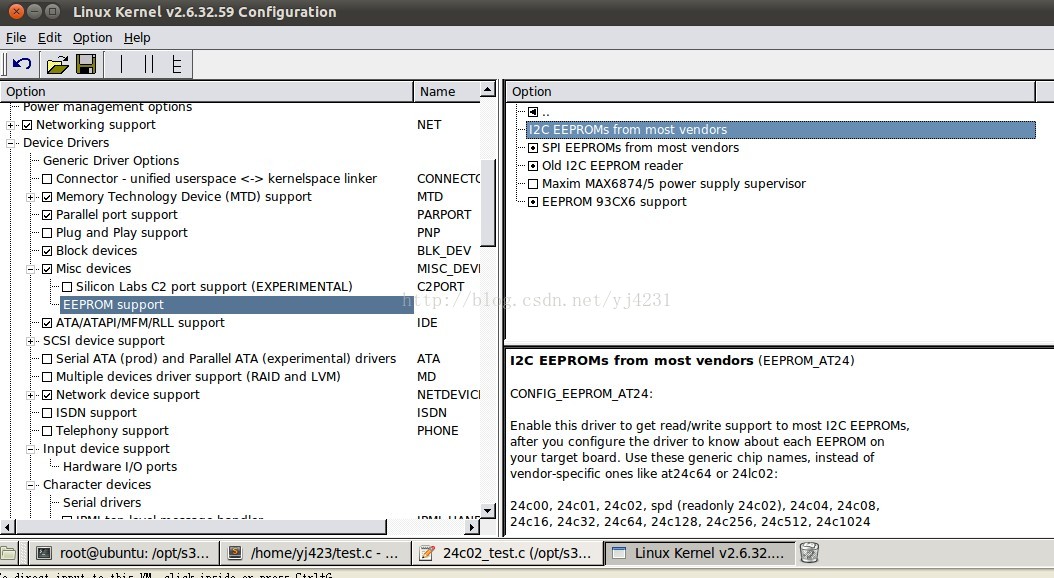

打开杂项设备，该选项打开后，EEPROM也就打开了。

2. 修改代码

修改文件: linux/arch/arm/mach-s3c2440/mach-smdk2440.c

增加如下代码片段：


        #include <linux/i2c/at24.h>

        static

         struct at24_platform_data at24c02 = {
       .byte_len   = SZ_2K / 8,
       .page_size  = 8,
       .flags      = 0,
       };


        static

         struct i2c_board_info __initdata smdk_i2c_devices[] = {

        /* more devices can be added using expansion connectors */
       {
       I2C_BOARD_INFO(

        “24c02”, 0x50),
       .platform_data = &at24c02,
       },
       };

在smdk2440_machine_init函数中增加如下：

       i2c_register_board_info(0, smdk_i2c_devices, ARRAY_SIZE(smdk_i2c_devices));

注意：上面许多参数是根据at24c02的参数来设置的，at24c02使用8位地址，内存大小2K比特位，也就是256K字节，页大小为8字节。

最后，需要注意，手册中at24c02的设备地址是0b 1 0 1 0 0 0 0 R/W， 其最低位是读写标志位，

但是在Linux中，I2C设备地址的最高位为0，而低七位地址就是手册中去掉R/W的剩余7位。因此，地址为0b 01010000（0x50）

3. 测试代码

系统启动后，如果一切正常。会在/sys文件系统下展示出该设备，如下：

[root@yj4230-0050]#pwd

/sys/devices/platform/s3c2440-i2c/i2c-0/0-0050

[root@yj4230-0050]#ls

bus        eeprom     name      subsystem

driver     modalias  power      uevent

[root@yj4230-0050]#cat name

24c02

其中eeprom即为驱动导出的bin属性，通过读写eeprom即可访问设备，如下：

[root@yj4230-0050]#cat eeprom

i2ci2c-0: master_xfer[0] W, addr=0x50, len=1

i2ci2c-0: master_xfer[1] R, addr=0x50, len=128

i2ci2c-0: master_xfer[0] W, addr=0x50, len=1

i2ci2c-0: master_xfer[1] R, addr=0x50, len=128

接着，编写代码进行测试，如下：


        #include <stdio.h>

        #include <string.h>

        #include <unistd.h>

        #include <sys/ioctl.h>

        #include <stdlib.h>

        #include <fcntl.h>

        #include <sys/io.h>


        int main(

         int argc,

          char **argv)
       {

        int ret, fd, i, j;

        char read_data[256];

        char write_data[256];

        char offset;

       fd = open(

        “/sys/devices/platform/s3c2440-i2c/i2c-0/0-0050/eeprom”, O_RDWR);

        if(fd < 0){
       printf(

        “Open at24c02 fail\n”);

        return -1;
       }

       ret = read(fd, &offset, 1);

        if(ret < 0){
       printf(

        “Read error\n”);

        return -1;
       }

        else

         if(ret < 1){
       perror(

        “Incomplete read\n”);
       printf(

        “%d\n”, ret);

        return -1;
       }


        for(i = 0; i < 256; i++)
       write_data[i] = offset+ 1 + i;

       lseek(fd, 0 , SEEK_SET);

        //It’s a must, or something wierd will happen

       ret = write(fd, write_data, 256);

        if(ret < 0){
       printf(

        “Write error\n”);

        return -1;
       }

       lseek(fd, 0 , SEEK_SET);

        //It’s a must, or something wierd will happen

       ret = read(fd, read_data, 256);

        if(ret < 0){
       printf(

        “Read error\n”);

        return -1;
       }

        else

         if(ret < 256){
       perror(

        “Incomplete read\n”);
       printf(

        “%d\n”, ret);

        return -1;
       }


        for(i = 0; i < 256; i++){

        if(i %16 == 0)
       printf(

        “\n”);
       printf(

        ” %03d “, read_data[i]);

       }
       printf(

        “\n”);
       }

代码结果如下：
