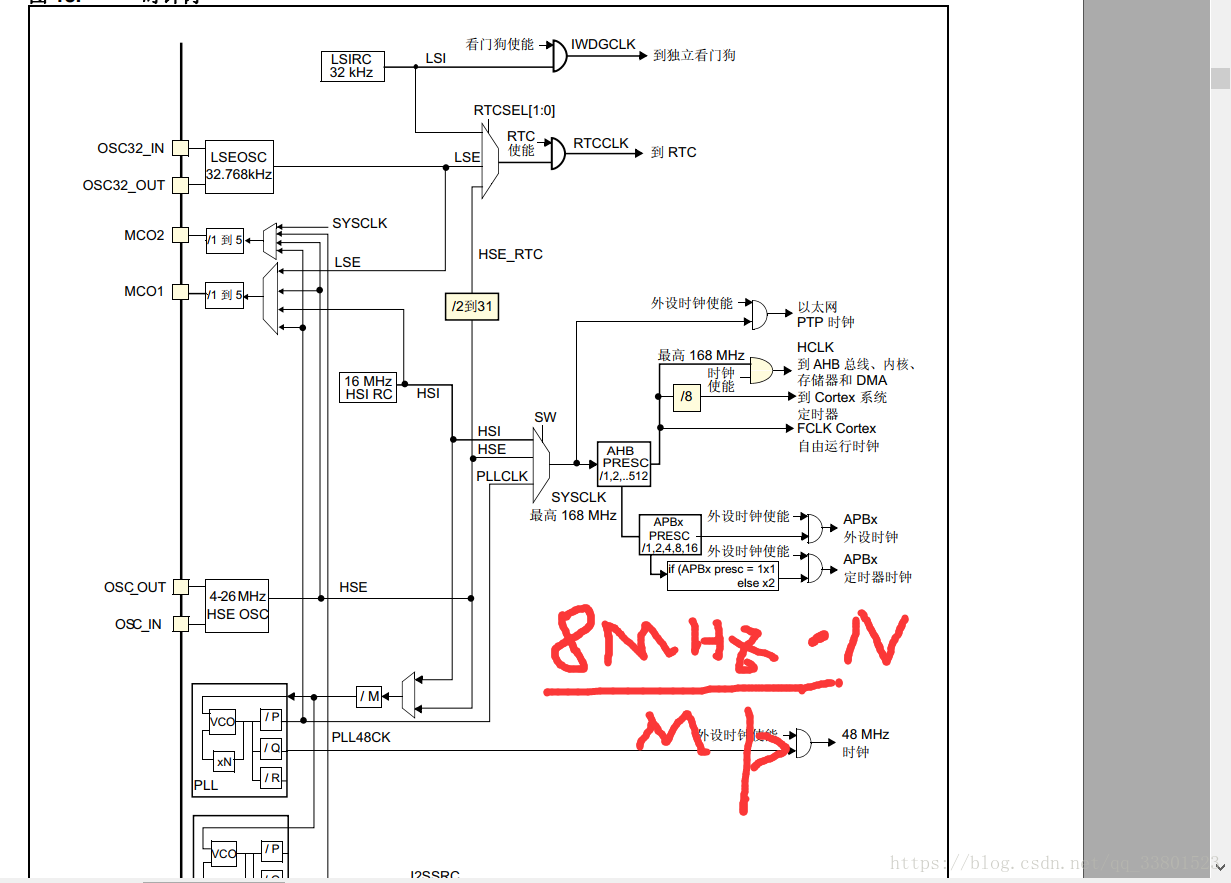

以上在stm32f4xx中文参考手册的截图

SYSCLK时钟的来源有3个分别是 HSI  HSE PLL

我们主要的时钟有 低速的内部时钟  LSI   RC震荡产生 32KHZ

低速的外部时钟 LSE  32.768KHZ晶振

高速的内部时钟  HSI  RC震荡16MHZ

高速的外部时钟 HSE  一般为8Mhz

一般情况我们的SYSCLK时钟选择PLLCLK

看看我们的函数是怎么操作时钟分配的！

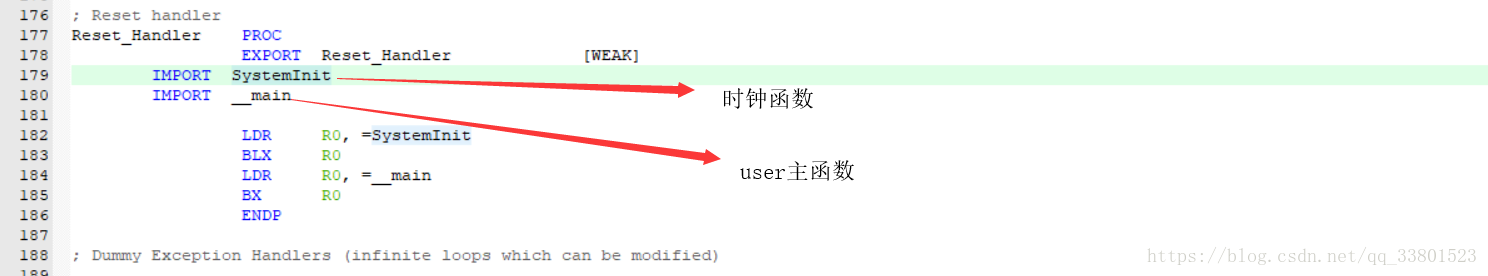

启动文件首先先配置时钟然后在运行用户主函数，打开SystemInit函数

**
  * @brief  Setup the microcontroller system
  *         Initialize the Embedded Flash Interface, the PLL and update the
  *         SystemFrequency variable.
  * @param  None
  * @retval None
  */
void SystemInit(void)
{
  /* FPU settings ------------------------------------------------------------*/
  #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
    SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  /* set CP10 and CP11 Full Access */
  #endif
  /* Reset the RCC clock configuration to the default reset state ------------*/
  /* Set HSION bit */
  RCC->CR |= (uint32_t)0x00000001;

  /* Reset CFGR register */
  RCC->CFGR = 0x00000000;

  /* Reset HSEON, CSSON and PLLON bits */
  RCC->CR &= (uint32_t)0xFEF6FFFF;

  /* Reset PLLCFGR register */
  RCC->PLLCFGR = 0x24003010;

  /* Reset HSEBYP bit */
  RCC->CR &= (uint32_t)0xFFFBFFFF;

  /* Disable all interrupts */
  RCC->CIR = 0x00000000;

#if defined (DATA_IN_ExtSRAM) || defined (DATA_IN_ExtSDRAM)
  SystemInit_ExtMemCtl();
#endif /* DATA_IN_ExtSRAM || DATA_IN_ExtSDRAM */

  /* Configure the System clock source, PLL Multiplier and Divider factors,
     AHB/APBx prescalers and Flash settings ----------------------------------*/
  SetSysClock();

  /* Configure the Vector Table location add offset address ------------------*/
#ifdef VECT_TAB_SRAM
  SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */
#else
  SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */
#endif
}

以上为整个代码

/* FPU settings ------------------------------------------------------------*/
  #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
    SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  /* set CP10 and CP11 Full Access */
  #endif

这个是设置FPU

/* Reset the RCC clock configuration to the default reset state ------------*/

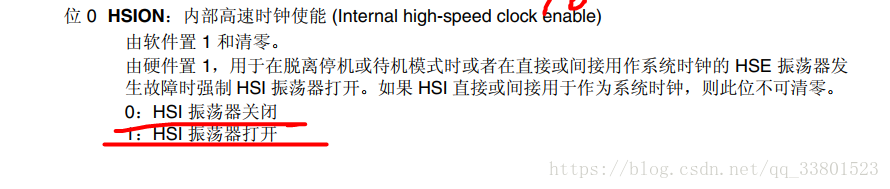

  /* Set HSION bit */
  RCC->CR |= (uint32_t)0x00000001;

CR寄存器的第0位置1，其他位保持不变 ，HSI振荡器打开

/* Reset CFGR register */
  RCC->CFGR = 0x00000000;

CFGR寄存器全都设0，对其复位

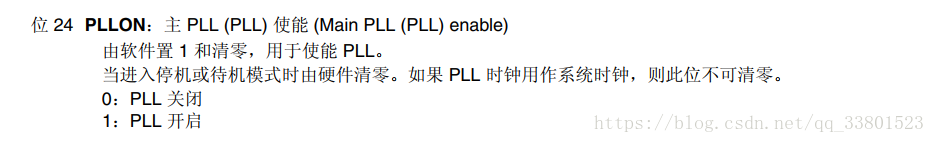

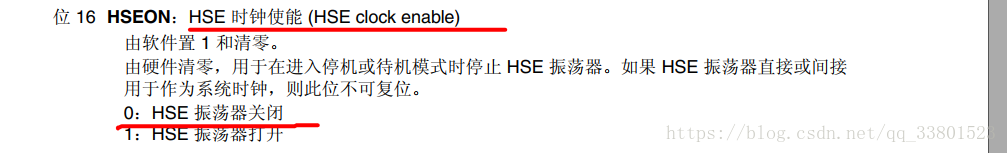

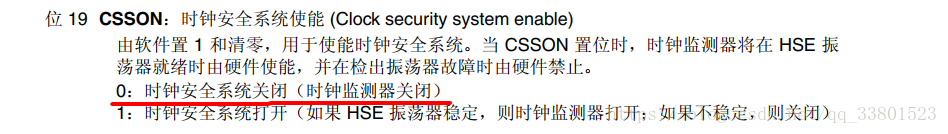

/* Reset HSEON, CSSON and PLLON bits */
  RCC->CR &= (uint32_t)0xFEF6FFFF;

将对cr寄存器设置‭，1111 1110 1111 0110 1111 1111 1111 1111‬‬将第16位19位24位置0，其他位保持不变

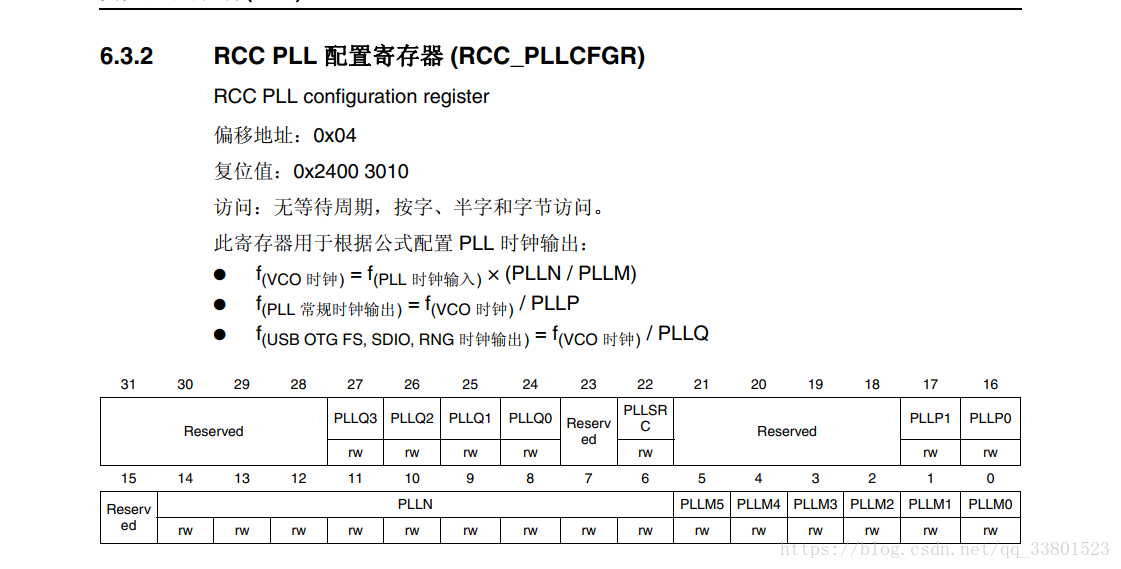

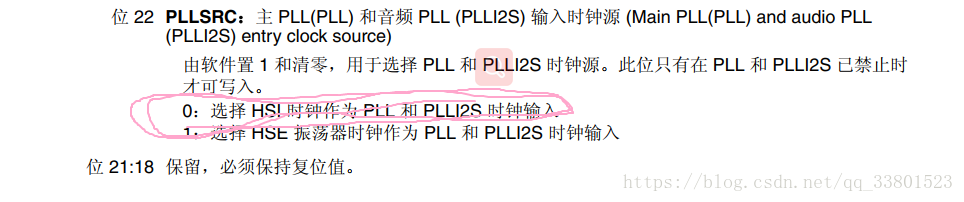

/* Reset PLLCFGR register */
  RCC->PLLCFGR = 0x24003010;

‭0010

0100(4)

0

0

0000

00 (2)

0

011000000(192)                    010000‬(16)

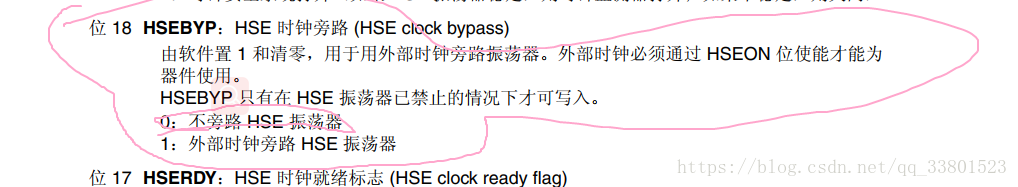

/* Reset HSEBYP bit */
  RCC->CR &= (uint32_t)0xFFFBFFFF;

/* Disable all interrupts */
  RCC->CIR = 0x00000000;

复位

再来看看  SetSysClock();函数
