三极管输出和输入特性曲线分析（共射为例）

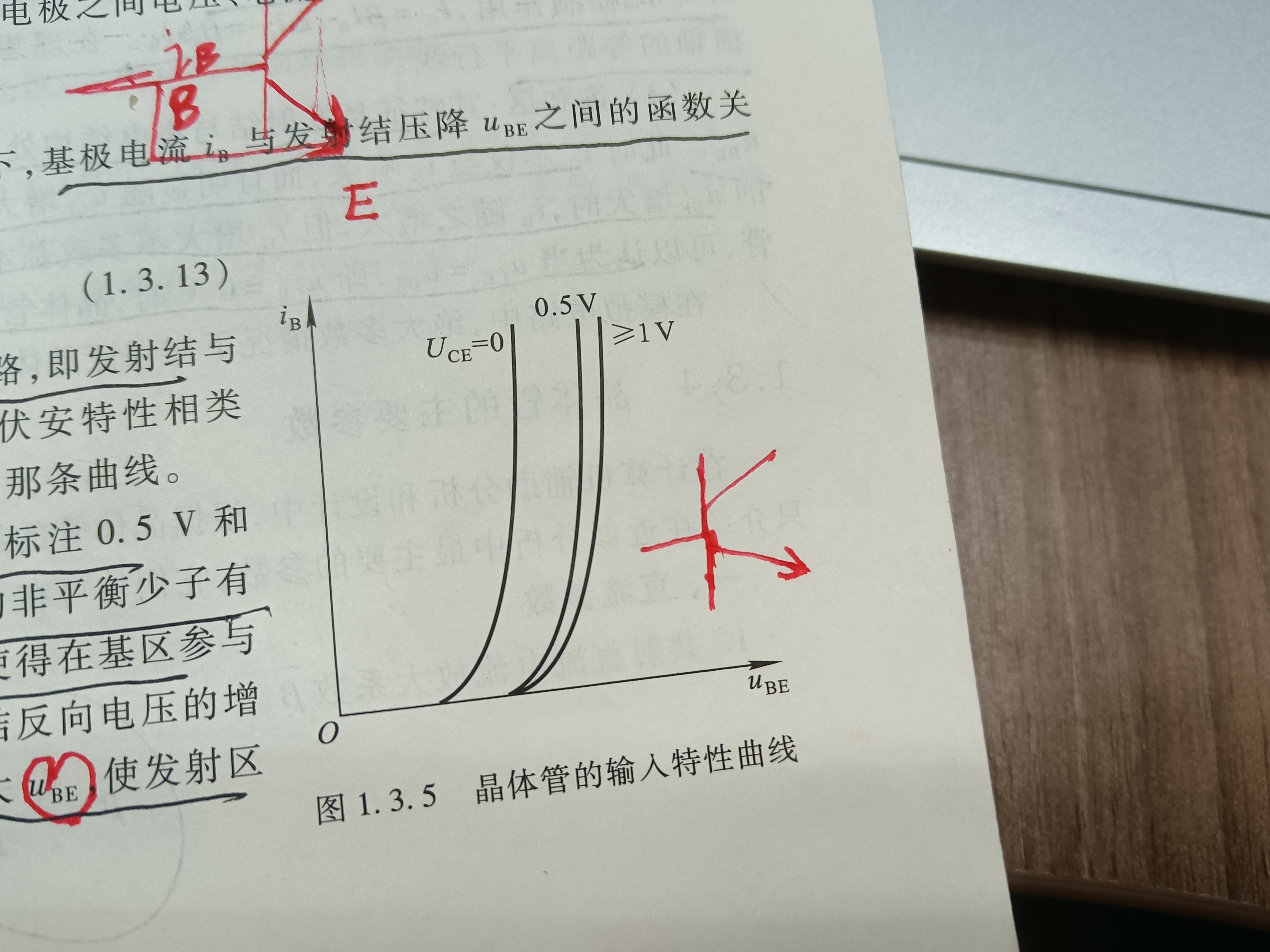

一.ib和ube（输出特性曲线）。
1.横轴：ube
2.纵轴：ib
3.第三参数（一族变量）：uce。
当uce为零，c和e极等于短路，为一点，三极管也就可以看成二极管。所以，uce为0的时候可以看成一个二极管的特性曲线。近似二极管ube增大，ib随着ube导通而出现，随后达到稳定。
当uce增大，这里要考虑的开始多子和少子，也就是电子层级的关系，uce增大，ube最大值需要进行一些电场补偿，所以有了ube稳定增大的现象。

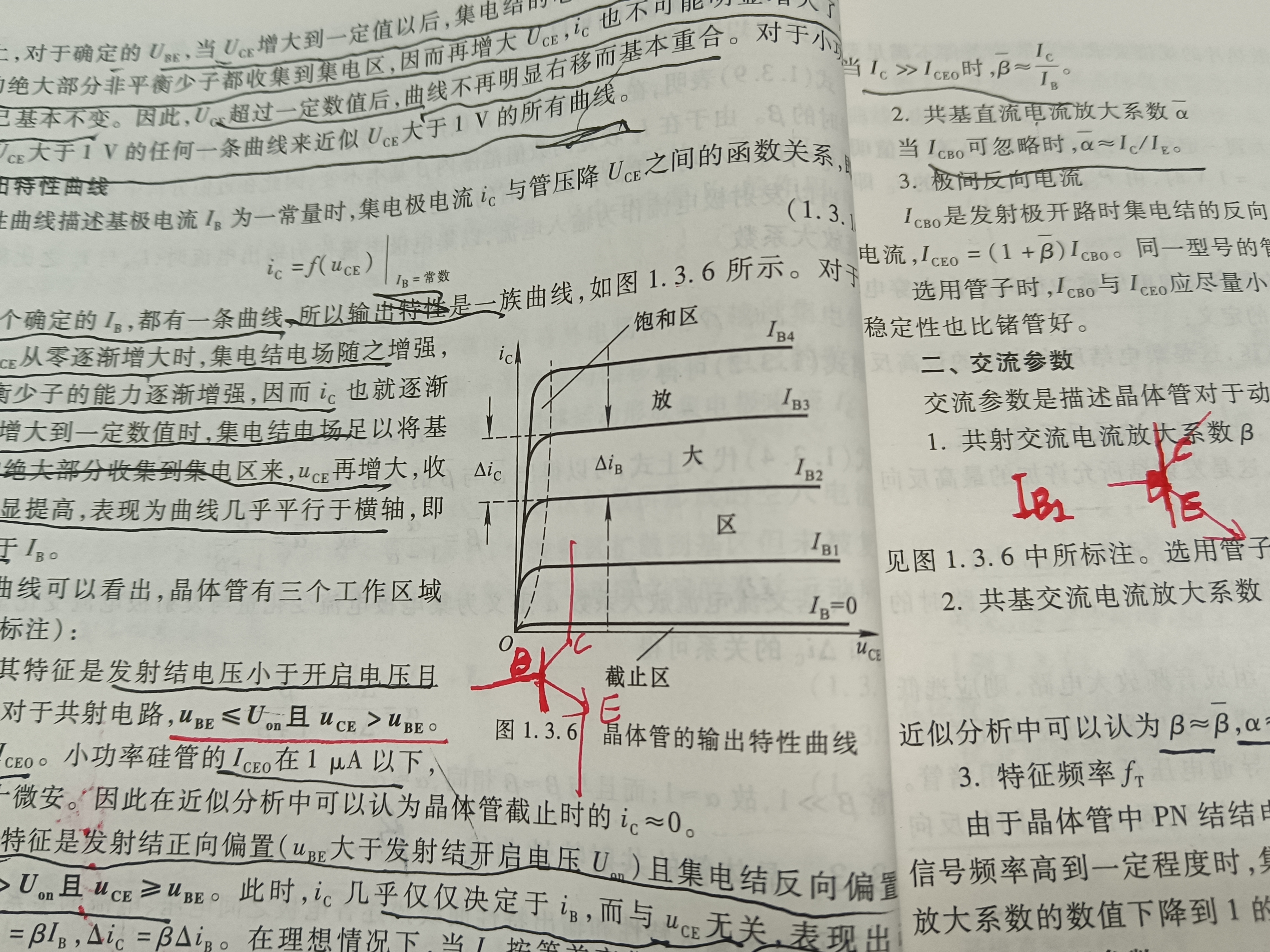

二.ic和uce。
1.横轴：uce
2.纵轴：ic
3.第三参数（一族变量）：ib。
对于确定的ib，输出特性是一条曲线。
针对于一条曲线来看，ib等于=0，iceo(三极管截止电流也就是ic在三极管截止时的值，即使截止也有值，因为三极管即使截止也有电阻，虽然很大，但是只要有电压就不会电流为0)≈0，但不为0，微安级别，处于截止状态。
所以ic一直为截止值。此区也为截止区，也就是随便uce变化，ic不变且近乎为0。
再往上看，ib到达放大区，在图里的意思就是，ic的特定值，只由ib决定。一条曲线在放大区对应一个值。
往左看到达饱和区，此时，ic不仅由ib又一个贝塔系数决定，也由uce的值有关。
如果说这样理解不明显，可以看成，随着ic的值增大，ic和他的负载分压逐渐增加，所以uce越来越小，也就是从横轴往回看。反而又回到了饱和区。
所以可以在饱和区观察到，ic的值要小于ib*贝塔的值。
