Vue+D3.js实现桑基图 流向图

  • Post author:
  • Post category:vue


例子来源：

React App (a4z.cn)

bp图官方文档：

http://bl.ocks.org/npashap/12cd547b1a3270603a139186b05415ff

通过看github源码:


ant-admin/VerticalBPChart.js at master · nelsonkuang/ant-admin (github.com)


ant-admin/D3VerticalBPChart.js at master · nelsonkuang/ant-admin (github.com)

将例子中的桑基图，在vue中实现

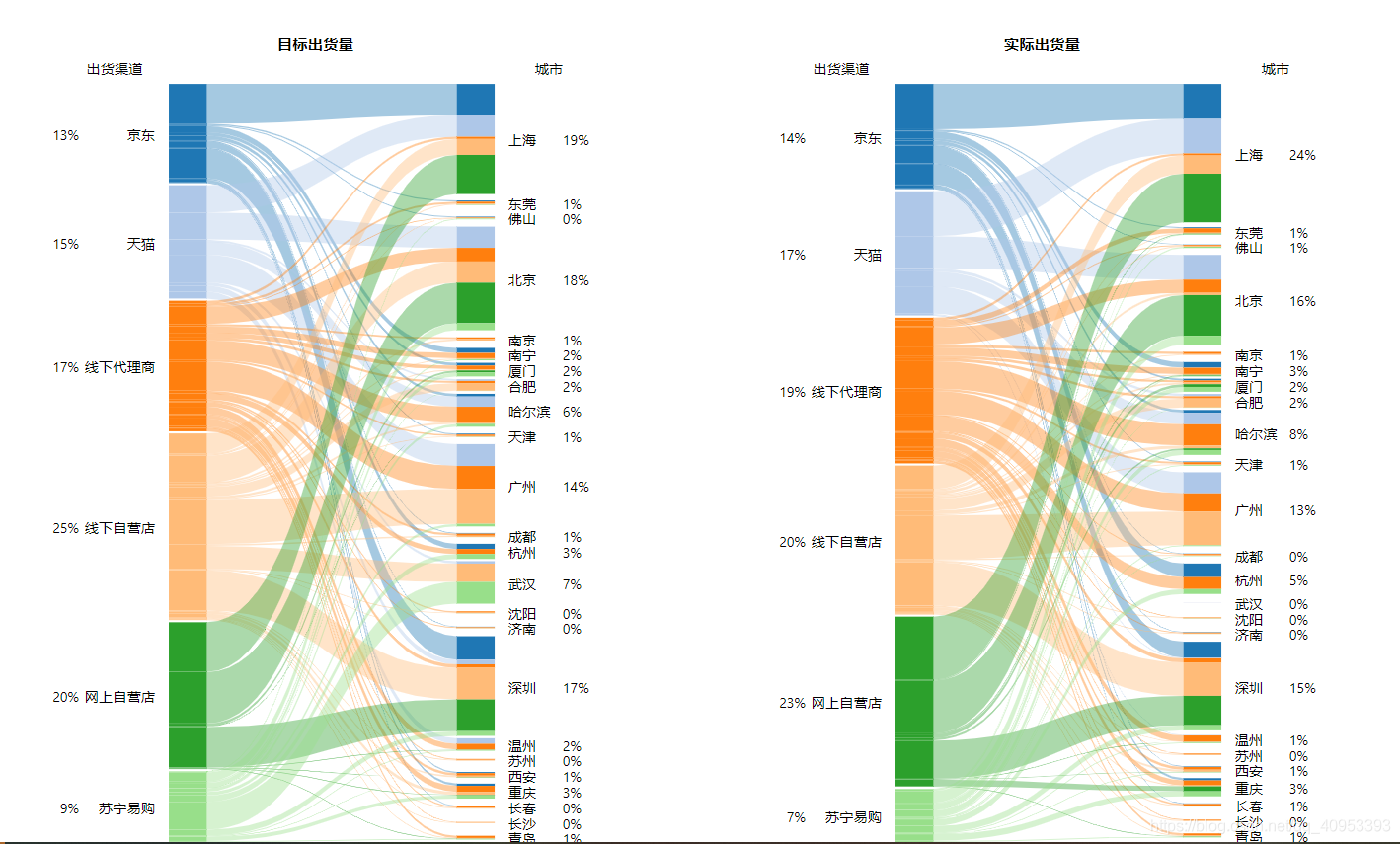

效果图：

npm安装：注意版本

npm install d3@4.13.0
npm install wnm-d3-viz

引入方式：

import * as d3 from 'd3';
import * as viz from '../js/d3-viz';//本地引入viz
//或者
import * as viz from "wnm-d3-viz";//npm安装引入viz

其中

d3-viz

文件需要下载到本地：

ant-admin/d3-viz.js at master · nelsonkuang/ant-admin (github.com)

或者在index.html中引入（注意版本）

    <!-- d3 的 js 文件引入 -->
    <script src="https://d3js.org/d3.v4.min.js"></script>
    <!-- viz 的 js 文件引入 -->
    <script src="https://cdn.jsdelivr.net/npm/wnm-d3-viz@1.0.0/d3-viz.min.js"></script>

1.数据结构

const data = [
      //分别为左边，右边，数据
      ['天猫', '上海', 15216, 25216],
      ['线下自营店', '上海', 11278, 13244],
      ['苏宁易购', '上海', 27, 24],
      ['网上自营店', '上海', 27648, 35411],
      ['线下代理商', '上海', 1551, 1545],
      ['京东', '上海', 22141, 25441],
      ['天猫', '广州', 15453, 15353],
      ['线下自营店', '广州', 24683, 24623],
      ['苏宁易购', '广州', 1862, 654],
      ['线下代理商', '广州', 16228, 13228],
      ['天猫', '北京', 15001, 18001],
      ['线下自营店', '北京', 15001, 1654],
      ['苏宁易购', '北京', 5001, 6541],
      ['网上自营店', '北京', 28648, 29648],
      ['线下代理商', '北京', 9648, 9648],
      ['天猫', '深圳', 3313, 541],
      ['线下自营店', '深圳', 22396, 24396],
      ['苏宁易购', '深圳', 3362, 3762],
      ['网上自营店', '深圳', 22396, 21396],
      ['线下代理商', '深圳', 2473, 2973],
      ['京东', '深圳', 16541, 11541],
      ['苏宁易购', '杭州', 3541, 3599],
      ['线下代理商', '杭州', 3541, 8741],
      ['京东', '杭州', 3654, 9874],
      ['天猫', '武汉', 1738, 110],
      ['线下自营店', '武汉', 12925, 13],
      ['苏宁易购', '武汉', 15413, 0],
      ['线下自营店', '重庆', 2166, 654],
      ['苏宁易购', '重庆', 2286, 3654],
      ['网上自营店', '重庆', 348, 3654],
      ['线下代理商', '重庆', 4244, 3654],
      ['京东', '重庆', 1536, 1654],
      ['线下自营店', '长沙', 351, 654],
      ['线下代理商', '长沙', 405, 541],
      ['线下自营店', '成都', 914, 654],
      ['苏宁易购', '成都', 127, 354],
      ['线下代理商', '成都', 1470, 654],
      ['京东', '成都', 516, 354],
      ['天猫', '东莞', 43, 0],
      ['线下自营店', '东莞', 667, 654],
      ['苏宁易购', '东莞', 172, 354],
      ['网上自营店', '东莞', 149, 541],
      ['线下代理商', '东莞', 1380, 3254],
      ['京东', '东莞', 791, 754],
      ['线下自营店', '苏州', 541, 687],
      ['线下代理商', '苏州', 654, 541],
      ['线下自营店', '南京', 1070, 654],
      ['线下代理商', '南京', 1171, 1541],
      ['京东', '南京', 33, 45],
      ['线下自营店', '佛山', 407, 654],
      ['苏宁易购', '佛山', 541, 874],
      ['线下代理商', '佛山', 457, 674],
      ['京东', '佛山', 541, 365],
      ['线下自营店', '天津', 557, 654],
      ['苏宁易购', '天津', 167, 541],
      ['网上自营店', '天津', 95, 100],
      ['线下代理商', '天津', 1090, 1321],
      ['京东', '天津', 676, 541],
      ['天猫', '合肥', 1195, 1654],
      ['线下自营店', '合肥', 5412, 6541],
      ['苏宁易购', '合肥', 212, 241],
      ['线下代理商', '合肥', 1509, 1654],
      ['天猫', '温州', 3899, 389],
      ['线下自营店', '温州', 147, 321],
      ['苏宁易购', '温州', 455, 541],
      ['网上自营店', '温州', 321, 254],
      ['线下代理商', '温州', 4100, 4512],
      ['天猫', '南宁', 123, 133],
      ['线下自营店', '南宁', 634, 654],
      ['苏宁易购', '南宁', 749, 541],
      ['网上自营店', '南宁', 119, 654],
      ['线下代理商', '南宁', 3705, 4574],
      ['京东', '南宁', 3456, 4000],
      ['线下自营店', '厦门', 828, 1201],
      ['苏宁易购', '厦门', 2808, 3541],
      ['网上自营店', '厦门', 1452, 2000],
      ['线下代理商', '厦门', 2625, 1541],
      ['京东', '厦门', 1920, 1234],
      ['线下自营店', '西安', 1146, 1541],
      ['苏宁易购', '西安', 212, 321],
      ['网上自营店', '西安', 223, 241],
      ['线下代理商', '西安', 1803, 2000],
      ['京东', '西安', 761, 465],
      ['线下自营店', '长春', 527, 654],
      ['苏宁易购', '长春', 90, 120],
      ['线下代理商', '长春', 930, 1241],
      ['京东', '长春', 395, 410],
      ['天猫', '哈尔滨', 7232, 8451],
      ['线下自营店', '哈尔滨', 1272, 2141],
      ['苏宁易购', '哈尔滨', 1896, 3541],
      ['网上自营店', '哈尔滨', 200, 1241],
      ['线下代理商', '哈尔滨', 10782, 15412],
      ['京东', '哈尔滨', 1911, 2000],
      ['线下自营店', '青岛', 495, 521],
      ['苏宁易购', '青岛', 432, 541],
      ['网上自营店', '青岛', 241, 320],
      ['线下代理商', '青岛', 1557, 1600],
      ['京东', '青岛', 24, 30],
      ['线下自营店', '沈阳', 460, 541],
      ['网上自营店', '沈阳', 88, 99],
      ['线下代理商', '沈阳', 956, 365],
      ['线下自营店', '济南', 232, 365],
      ['苏宁易购', '济南', 71, 99],
      ['线下代理商', '济南', 575, 654],
      ['京东', '济南', 368, 354]
    ]

2.核心部分

//绘制桑基图 D3js
      drawSg(){
        let chart = d3.select(this.$refs.chartRef)
        let z = d3.scaleOrdinal().range(d3.schemeCategory20)
        let g = chart.append('g').attr('transform', 'translate(150,100)')//translate(150,100)控制位置
        let bp = viz
                .bP() // 定义两个BP图
                .data(data)
                .min(12)
                .pad(1)
                .height(700)
                .width(300)
                .barSize(35)
                .fill(d => z(d.primary));
        // 输出BP图数据
        g.call(bp) // 输出BP图
        g.append('text')
                .attr('x', -50)
                .attr('y', -8)
                .style('text-anchor', 'middle')
                .text('出货渠道')

        g.append('text')
                .attr('x', 350)
                .attr('y', -8)
                .style('text-anchor', 'middle')
                .text('城市')

        g.selectAll('.mainBars')//鼠标滑过事件
                .on('mouseover', mouseover)
                .on('mouseout', mouseout)

        g.selectAll('.mainBars')
                .append('text')
                .attr('class', 'label')
                .attr('x', d => (d.part === 'primary' ? -30 : 30))
                .attr('y', d => +6)
                .text(d => d.key)
                .attr('text-anchor', d => (d.part === 'primary' ? 'end' : 'start'))

        g.selectAll('.mainBars')
                .append('text')
                .attr('class', 'perc')
                .attr('x', d => (d.part === 'primary' ? -100 : 80))
                .attr('y', d => +6)
                .text(function(d) {
                  return d3.format('0.0%')(d.percent)
                })
                .attr('text-anchor', d => (d.part === 'primary' ? 'end' : 'start'))

        g.selectAll('.mainBars') // hover
                .append('title')
                .text(function(d) {
                  return d.key + '\n' + d.value + ' 台手机'
                })

        function mouseover(d) {
          bp.mouseover(d)

          g.selectAll('.mainBars')
                  .select('.perc')
                  .text(function(d) {
                    return d3.format('0.0%')(d.percent)
                  })

          g.selectAll('.mainBars')
                  .select('title')
                  .text(function(d) {
                    return d.key + '\n' + d.value + ' 台手机'
                  })
        }
        function mouseout(d) {
          bp.mouseout(d)
          g.selectAll('.mainBars')
                  .select('.perc')
                  .text(function(d) {
                    return d3.format('0.0%')(d.percent)
                  })

          g.selectAll('.mainBars')
                  .select('title')
                  .text(function(d) {
                    return d.key + '\n' + d.value + ' 台手机'
                  })
        }
      }

3.源码

<template>
  <div>
      <div class="drawerDiv">
        <svg ref="chartRef" class="chartSG"></svg>
      </div>
  </div>
</template>

<script>
  import * as d3 from 'd3';
  import * as viz from '../js/d3-viz';
  export default {
    data() {
      return {
        // 数据
        data:[
      ['天猫', '上海', 15216, 25216],
      ['线下自营店', '上海', 11278, 13244],
      ['苏宁易购', '上海', 27, 24],
      ['网上自营店', '上海', 27648, 35411],
      ['线下代理商', '上海', 1551, 1545],
      ['京东', '上海', 22141, 25441],
      ['天猫', '广州', 15453, 15353],
      ['线下自营店', '广州', 24683, 24623],
      ['苏宁易购', '广州', 1862, 654],
      ['线下代理商', '广州', 16228, 13228],
      ['天猫', '北京', 15001, 18001],
      ['线下自营店', '北京', 15001, 1654],
      ['苏宁易购', '北京', 5001, 6541],
      ['网上自营店', '北京', 28648, 29648],
      ['线下代理商', '北京', 9648, 9648],
      ['天猫', '深圳', 3313, 541],
      ['线下自营店', '深圳', 22396, 24396],
      ['苏宁易购', '深圳', 3362, 3762],
      ['网上自营店', '深圳', 22396, 21396],
      ['线下代理商', '深圳', 2473, 2973],
      ['京东', '深圳', 16541, 11541],
      ['苏宁易购', '杭州', 3541, 3599],
      ['线下代理商', '杭州', 3541, 8741],
      ['京东', '杭州', 3654, 9874],
      ['天猫', '武汉', 1738, 110],
      ['线下自营店', '武汉', 12925, 13],
      ['苏宁易购', '武汉', 15413, 0],
      ['线下自营店', '重庆', 2166, 654],
      ['苏宁易购', '重庆', 2286, 3654],
      ['网上自营店', '重庆', 348, 3654],
      ['线下代理商', '重庆', 4244, 3654],
      ['京东', '重庆', 1536, 1654],
      ['线下自营店', '长沙', 351, 654],
      ['线下代理商', '长沙', 405, 541],
      ['线下自营店', '成都', 914, 654],
      ['苏宁易购', '成都', 127, 354],
      ['线下代理商', '成都', 1470, 654],
      ['京东', '成都', 516, 354],
      ['天猫', '东莞', 43, 0],
      ['线下自营店', '东莞', 667, 654],
      ['苏宁易购', '东莞', 172, 354],
      ['网上自营店', '东莞', 149, 541],
      ['线下代理商', '东莞', 1380, 3254],
      ['京东', '东莞', 791, 754],
      ['线下自营店', '苏州', 541, 687],
      ['线下代理商', '苏州', 654, 541],
      ['线下自营店', '南京', 1070, 654],
      ['线下代理商', '南京', 1171, 1541],
      ['京东', '南京', 33, 45],
      ['线下自营店', '佛山', 407, 654],
      ['苏宁易购', '佛山', 541, 874],
      ['线下代理商', '佛山', 457, 674],
      ['京东', '佛山', 541, 365],
      ['线下自营店', '天津', 557, 654],
      ['苏宁易购', '天津', 167, 541],
      ['网上自营店', '天津', 95, 100],
      ['线下代理商', '天津', 1090, 1321],
      ['京东', '天津', 676, 541],
      ['天猫', '合肥', 1195, 1654],
      ['线下自营店', '合肥', 5412, 6541],
      ['苏宁易购', '合肥', 212, 241],
      ['线下代理商', '合肥', 1509, 1654],
      ['天猫', '温州', 3899, 389],
      ['线下自营店', '温州', 147, 321],
      ['苏宁易购', '温州', 455, 541],
      ['网上自营店', '温州', 321, 254],
      ['线下代理商', '温州', 4100, 4512],
      ['天猫', '南宁', 123, 133],
      ['线下自营店', '南宁', 634, 654],
      ['苏宁易购', '南宁', 749, 541],
      ['网上自营店', '南宁', 119, 654],
      ['线下代理商', '南宁', 3705, 4574],
      ['京东', '南宁', 3456, 4000],
      ['线下自营店', '厦门', 828, 1201],
      ['苏宁易购', '厦门', 2808, 3541],
      ['网上自营店', '厦门', 1452, 2000],
      ['线下代理商', '厦门', 2625, 1541],
      ['京东', '厦门', 1920, 1234],
      ['线下自营店', '西安', 1146, 1541],
      ['苏宁易购', '西安', 212, 321],
      ['网上自营店', '西安', 223, 241],
      ['线下代理商', '西安', 1803, 2000],
      ['京东', '西安', 761, 465],
      ['线下自营店', '长春', 527, 654],
      ['苏宁易购', '长春', 90, 120],
      ['线下代理商', '长春', 930, 1241],
      ['京东', '长春', 395, 410],
      ['天猫', '哈尔滨', 7232, 8451],
      ['线下自营店', '哈尔滨', 1272, 2141],
      ['苏宁易购', '哈尔滨', 1896, 3541],
      ['网上自营店', '哈尔滨', 200, 1241],
      ['线下代理商', '哈尔滨', 10782, 15412],
      ['京东', '哈尔滨', 1911, 2000],
      ['线下自营店', '青岛', 495, 521],
      ['苏宁易购', '青岛', 432, 541],
      ['网上自营店', '青岛', 241, 320],
      ['线下代理商', '青岛', 1557, 1600],
      ['京东', '青岛', 24, 30],
      ['线下自营店', '沈阳', 460, 541],
      ['网上自营店', '沈阳', 88, 99],
      ['线下代理商', '沈阳', 956, 365],
      ['线下自营店', '济南', 232, 365],
      ['苏宁易购', '济南', 71, 99],
      ['线下代理商', '济南', 575, 654],
      ['京东', '济南', 368, 354]
      ]
      };
    },
    created() {
      this.drawSg();
    },
    mounted() {},
    methods: {
      //绘制桑基图 D3js
      drawSg(){
        //绑定元素 必须svg标签才显示
        let chart = d3.select(this.$refs.chartRef)
        let z = d3.scaleOrdinal().range(d3.schemeCategory20)
        let g = chart.append('g').attr('transform', 'translate(150,100)')
        let bp = viz
                .bP() // 定义两个BP图
                .data(this.data)//绑定数据
                .min(12)
                .pad(1)
                .height(700)
                .width(300)
                .barSize(35)
                .fill(d => z(d.primary));
        // 输出BP图数据
        g.call(bp) // 输出BP图
        g.append('text')
                .attr('x', -50)
                .attr('y', -8)
                .style('text-anchor', 'middle')
                .text('出货渠道')

        g.append('text')
                .attr('x', 350)
                .attr('y', -8)
                .style('text-anchor', 'middle')
                .text('城市')

        g.selectAll('.mainBars')
                .on('mouseover', mouseover)
                .on('mouseout', mouseout)

        g.selectAll('.mainBars')
                .append('text')
                .attr('class', 'label')
                .attr('x', d => (d.part === 'primary' ? -30 : 30))
                .attr('y', d => +6)
                .text(d => d.key)
                .attr('text-anchor', d => (d.part === 'primary' ? 'end' : 'start'))

        g.selectAll('.mainBars')
                .append('text')
                .attr('class', 'perc')
                .attr('x', d => (d.part === 'primary' ? -100 : 80))
                .attr('y', d => +6)
                .text(function(d) {
                  return d3.format('0.0%')(d.percent)
                })
                .attr('text-anchor', d => (d.part === 'primary' ? 'end' : 'start'))

        g.selectAll('.mainBars') // hover
                .append('title')
                .text(function(d) {
                  return d.key + '\n' + d.value + ' 台手机'
                })

        function mouseover(d) {
          bp.mouseover(d)

          g.selectAll('.mainBars')
                  .select('.perc')
                  .text(function(d) {
                    return d3.format('0.0%')(d.percent)
                  })

          g.selectAll('.mainBars')
                  .select('title')
                  .text(function(d) {
                    return d.key + '\n' + d.value + ' 台手机'
                  })
        }
        function mouseout(d) {
          bp.mouseout(d)
          g.selectAll('.mainBars')
                  .select('.perc')
                  .text(function(d) {
                    return d3.format('0.0%')(d.percent)
                  })

          g.selectAll('.mainBars')
                  .select('title')
                  .text(function(d) {
                    return d.key + '\n' + d.value + ' 台手机'
                  })
        }
      }
    }
  }
</script>

<style lang="less" scoped>
  .drawerDiv{
    height: 100%;
    //background-color: black;
    //color: white;
  }
  .chartSG{
    width: 500px;
    height: 725px;
    color: white;
  }
</style>
