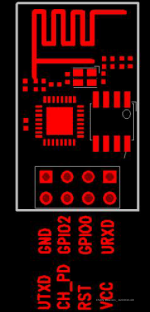

ESP8266-WIFI 模块如下图所示：
WIFI 模块尺寸图如下图所示：
如果需要将此模块设计到自己产品内，可能需要参考这个尺寸值。

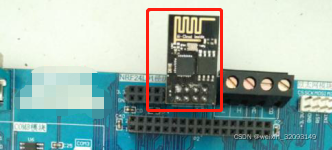

WIFI模块插在开发板上，如下图所示：
从 WIFI 模块实物图中可以看到，WIFI 模块提供了一个 2*4 的外接管脚，让我们连接到自己的电路中控制，这 8 个管脚两两间距是 2.54mm。管脚功能定义如下：
VCC：3.3V 电源；
RST：ES8266 复位管脚，可做外部硬件复位使用；
CH_PD：使能管脚，高电平有效；
UTXD：串口发送管脚，与开发板上串口 的 RXD 相连;
URXD：串口接收管脚，与开发板上串口 的 TXD 相连;
GPIO0：GPIO0 为高电平代表从 FLASH 启动， GPIO0 为低电平代表进入系统升级状态，此时可以经过串口升级内部固件;
GPIO2：此管脚为 ESP8266 引出的一个 IO 口，这里我们不需要对此管脚操作;
GND：GND 管脚。
要使用基本功能，其实我们不需要了解这么多管脚，只需要使用 WIFI 模块的串口 UTXD、URXD管脚、RST 和 CH_PD 管脚即可。
ESP8266-WIFI 模块支持 STA/AP/STA+AP 三种工作模式。
STA 模式：ESP8266 模块通过路由器连接互联网，手机或电脑通过互联网实现对设备的远程控制；
AP 模式：默认模式 ATK_ESP8266 模块作为热点，实现手机或电脑直接与模块通信，实现局域网无线控制；
STA+AP 模式：两种模式的共存模式，即可以通过互联网控制可实现无缝切换，方便操作。
ESP8266-WIFI 模块仅在单连接状态，支持透传模式（TCP Client 透传和 UDP透传）。
ESP8266 常用指令：
ESP8266-WIFI 模块采用的是 AT 指令操作，ESP8266 的指令非常多，但是我们 不 需 要 全 部 掌 握 ， 只 需 把 常 用 的 了 解 即 可。

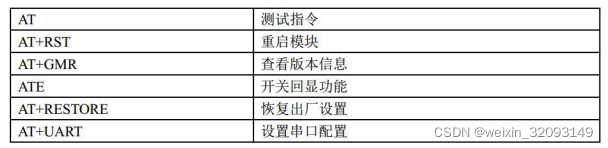

基础 AT 指令如下图 所示：
WIFI 功能 AT 指令：

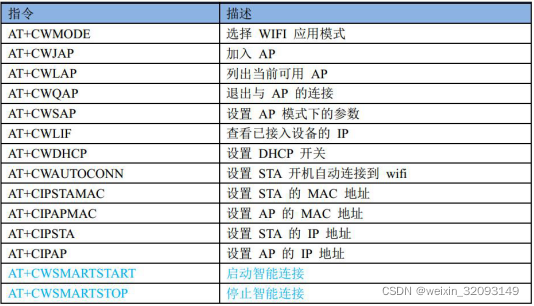

WIFI 功能 AT 指令如下图 所示：
了解了 WIFI 模块的 AT 指令格式及功能，下面我们就可以使用 STM32 串口与WIFI 模块串口进行通信了。
本次要实现 STA 模式的 TCP Client 透传。简单理解就是配置 WIFI 模块为 STA 模式，让 WIFI 模块连接路由器或者笔记本发出的 wifi，然后在网络调试助手上设置好连接 WIFI 的 IP 地址和端口，这时 STM32串口 2 发送的数据就可以经过 WIFI 模块传输到网络调试助手上显示，即实现了TCP Client 透传。
本实验所实现的功能：在局域网中，WIFI 模块配置为 STA 模式，做客户端，电 脑 做 服 务 端 ， 客 户 端 往 服 务 端 不 断 发 数 据 ， 每 间 隔 1 秒 发 送 一 串字符。
要实现此功能程序，首先要初始化 ESP8266-WIFI 模块所用的 IO 口及时钟，其中包括串口配置，初始化后即进入 STA 模式透传，配置好 STA 模式，连接由电脑或路由器发出的 wifi 后，开始传输数据。
（1）修改 WIFI 名称、密码及 IP
（2）设置串口调试助手与网络调试助手
将串口调试助手波特率设置为 115200，数据位 8，停止位 1。
然后打开网络调试助手，选择协议类型为 TCP Server，本地 IP 地址和端口设置为前面宏定义配置的 IP 地址及端口，选择开始监听。
ESP8266完整代码获取地址：
ESP8266.zip-嵌入式文档类资源-CSDN下载
