RIP路由协议概述
RIP一种距离矢量路由协议，属于IGP协议。
RIP协议适用于中小型网络，有RIPv1和RIPv2
采用传输层UDP协议进行交互，端口号是520
RIP支持水平分割，毒性逆转和周期更新
RIP的工作原理
周期更新
邻居
广播更新
全路由表更新
RIPv1和RIPv2的区别
| RIPV1 | RIPV2 |
| 以广播的形式发送报文 |
广播或组播（224.0.0.9）的形式发送报文 |
| 有类路由协议 | 无类路由协议 |
| 不支持验证 | 支持名文和MD5密文验证 |
| 不支持VLSM和CIDR | 支持VLSM，路由聚合与CIDR |

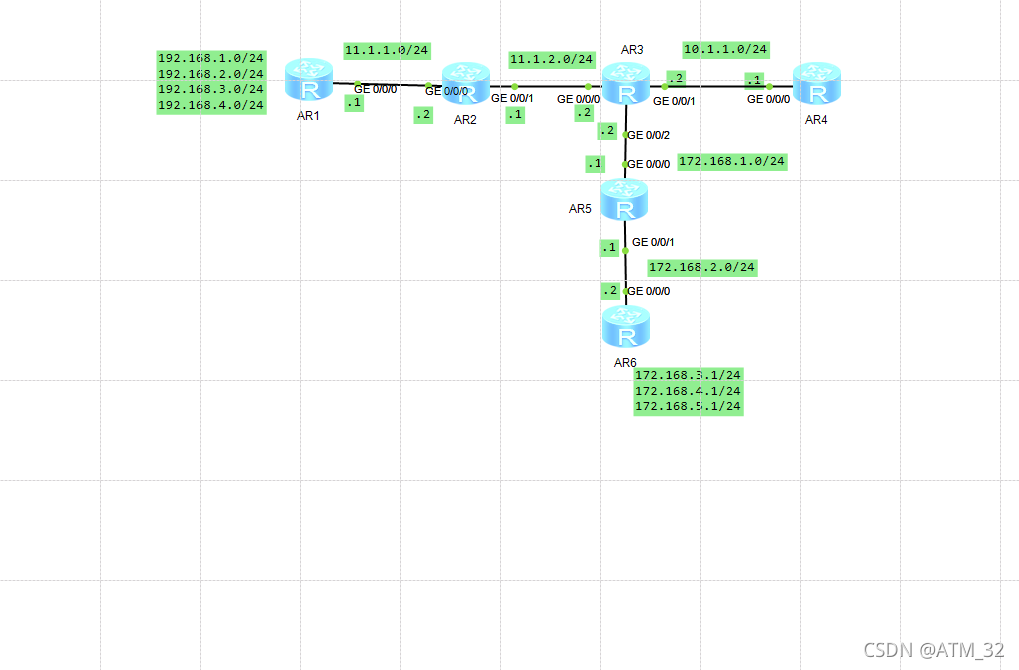

RIP配置案例
AR1的RIP配置：
[AR1]rip 1 ##创建RIP进程
[AR1-rip-1]version 2 ##版本号为2
[AR1-rip-1]network 11.0.0.0 ##宣告直连的网络
[AR1-rip-1]network 192.168.1.0 ##宣告直连的网络
[AR1-rip-1]network 192.168.2.0 ##宣告直连的网络
[AR1-rip-1]network 192.168.3.0 ##宣告直连的网络
[AR1-rip-1]network 192.168.4.0 ##宣告直连的网络
AR2的rip配置：
[AR2]rip 1 ##创建rip进程
[AR2-rip-1]version 2 ##版本号为2
[AR2-rip-1]network 11.0.0.0 ##宣告直连的网络
AR3的rip配置：
[AR3]rip 1 ##创键rip进程
[AR3-rip-1]version 2 ##版本号为2
[AR3-rip-1]network 10.0.0.0 ##宣告直连的网络
[AR3-rip-1]network 172.168.0.0 ##宣告直连的网络
[AR3-rip-1]network 11.0.0.0 ##宣告直连的网络
[AR3-rip-1]quit
AR4的rip配置：
[AR4]rip 1 ##创键rip进程
[AR4-rip-1]version 2 ##版本号为2
[AR4-rip-1]network 10.0.0.0 ##宣告直连的网络
[AR4-rip-1]quit
AR5的rip配置：
[AR5]rip 1 ##创键rip进程
[AR5-rip-1]version 2 ##版本号为2
[AR5-rip-1]network 172.168.0.0 ##宣告直连的网络
[AR5-rip-1]quit
AR6的rip配置：
[AR6]rip 1 ##创键rip进程
[AR6-rip-1]version 2 ##版本号为2
[AR6-rip-1]network 172.168.0.0 ##宣告直连的网络
[AR6-rip-1]quit
查看rip学习到的信息
AR1：
<AR1>display rip 1 route
Route Flags : R – RIP
A – Aging, G – Garbage-collect
—————————————————————————-
Peer 11.1.1.2 on GigabitEthernet0/0/0
Destination/Mask Nexthop Cost Tag Flags Sec
172.168.1.0/24 11.1.1.2 2 0 RA 23
11.1.2.0/24 11.1.1.2 1 0 RA 23
10.1.1.0/24 11.1.1.2 2 0 RA 23
172.168.5.0/24 11.1.1.2 4 0 RA 23
172.168.4.0/24 11.1.1.2 4 0 RA 23
172.168.3.0/24 11.1.1.2 4 0 RA 23
172.168.2.0/24 11.1.1.2 3 0 RA 23
AR2：
[AR2]display rip 1 route
Route Flags : R – RIP
A – Aging, G – Garbage-collect
—————————————————————————-
Peer 11.1.1.1 on GigabitEthernet0/0/0
Destination/Mask Nexthop Cost Tag Flags Sec
192.168.4.0/24 11.1.1.1 1 0 RA 22
192.168.3.0/24 11.1.1.1 1 0 RA 22
192.168.2.0/24 11.1.1.1 1 0 RA 22
192.168.1.0/24 11.1.1.1 1 0 RA 22
Peer 11.1.2.2 on GigabitEthernet0/0/1
Destination/Mask Nexthop Cost Tag Flags Sec
172.168.1.0/24 11.1.2.2 1 0 RA 9
172.168.2.0/24 11.1.2.2 2 0 RA 9
172.168.3.0/24 11.1.2.2 3 0 RA 9
172.168.4.0/24 11.1.2.2 3 0 RA 9
172.168.5.0/24 11.1.2.2 3 0 RA 9
10.1.1.0/24 11.1.2.2 1 0 RA 9
AR3：
[AR3]display rip 1 route
Route Flags : R – RIP
A – Aging, G – Garbage-collect
—————————————————————————-
Peer 11.1.2.1 on GigabitEthernet0/0/0
Destination/Mask Nexthop Cost Tag Flags Sec
192.168.4.0/24 11.1.2.1 2 0 RA 3
192.168.3.0/24 11.1.2.1 2 0 RA 3
192.168.2.0/24 11.1.2.1 2 0 RA 3
192.168.1.0/24 11.1.2.1 2 0 RA 3
11.1.1.0/24 11.1.2.1 1 0 RA 3
Peer 172.168.1.1 on GigabitEthernet0/0/2
Destination/Mask Nexthop Cost Tag Flags Sec
172.168.5.0/24 172.168.1.1 2 0 RA 26
172.168.4.0/24 172.168.1.1 2 0 RA 26
172.168.3.0/24 172.168.1.1 2 0 RA 26
172.168.2.0/24 172.168.1.1 1 0 RA 26
AR4：
[AR4]display rip 1 route
Route Flags : R – RIP
A – Aging, G – Garbage-collect
—————————————————————————-
Peer 10.1.1.2 on GigabitEthernet0/0/0
Destination/Mask Nexthop Cost Tag Flags Sec
192.168.4.0/24 10.1.1.2 3 0 RA 16
192.168.3.0/24 10.1.1.2 3 0 RA 16
192.168.2.0/24 10.1.1.2 3 0 RA 16
192.168.1.0/24 10.1.1.2 3 0 RA 16
172.168.5.0/24 10.1.1.2 3 0 RA 16
172.168.4.0/24 10.1.1.2 3 0 RA 16
172.168.3.0/24 10.1.1.2 3 0 RA 16
172.168.2.0/24 10.1.1.2 2 0 RA 16
172.168.1.0/24 10.1.1.2 1 0 RA 16
11.1.2.0/24 10.1.1.2 1 0 RA 16
11.1.1.0/24 10.1.1.2 2 0 RA 16
AR5：
[AR5]display rip 1 route
Route Flags : R – RIP
A – Aging, G – Garbage-collect
—————————————————————————-
Peer 172.168.1.2 on GigabitEthernet0/0/0
Destination/Mask Nexthop Cost Tag Flags Sec
11.1.1.0/24 172.168.1.2 2 0 RA 13
192.168.1.0/24 172.168.1.2 3 0 RA 13
192.168.2.0/24 172.168.1.2 3 0 RA 13
192.168.3.0/24 172.168.1.2 3 0 RA 13
192.168.4.0/24 172.168.1.2 3 0 RA 13
11.1.2.0/24 172.168.1.2 1 0 RA 13
10.1.1.0/24 172.168.1.2 1 0 RA 13
Peer 172.168.2.2 on GigabitEthernet0/0/1
Destination/Mask Nexthop Cost Tag Flags Sec
172.168.5.0/24 172.168.2.2 1 0 RA 26
172.168.4.0/24 172.168.2.2 1 0 RA 26
172.168.3.0/24 172.168.2.2 1 0 RA 26
AR6：
<AR6>display rip 1 route
Route Flags : R – RIP
A – Aging, G – Garbage-collect
—————————————————————————-
Peer 172.168.2.1 on GigabitEthernet0/0/0
Destination/Mask Nexthop Cost Tag Flags Sec
172.168.1.0/24 172.168.2.1 1 0 RA 8
10.1.1.0/24 172.168.2.1 2 0 RA 8
11.1.2.0/24 172.168.2.1 2 0 RA 8
192.168.4.0/24 172.168.2.1 4 0 RA 8
192.168.3.0/24 172.168.2.1 4 0 RA 8
192.168.2.0/24 172.168.2.1 4 0 RA 8
192.168.1.0/24 172.168.2.1 4 0 RA 8
11.1.1.0/24 172.168.2.1 3 0 RA 8
在AR3开启自动汇聚后：
开启汇聚命令 [AR3-rip-1]summary always
AR6的rip配置信息
<AR6>display rip 1 route
Route Flags : R – RIP
A – Aging, G – Garbage-collect
—————————————————————————-
Peer 172.168.2.1 on GigabitEthernet0/0/0
Destination/Mask Nexthop Cost Tag Flags Sec
172.168.1.0/24 172.168.2.1 1 0 RA 24
192.168.4.0/24 172.168.2.1 4 0 RA 24
192.168.3.0/24 172.168.2.1 4 0 RA 24
192.168.2.0/24 172.168.2.1 4 0 RA 24
192.168.1.0/24 172.168.2.1 4 0 RA 24
11.0.0.0/8 172.168.2.1 2 0 RA 24
10.0.0.0/8 172.168.2.1 2 0 RA 24
11.1.2.0/24 172.168.2.1 16 0 RG 54
11.1.1.0/24 172.168.2.1 16 0 RG 54
10.1.1.0/24 172.168.2.1 16 0 RG 54
