一.概述

1.上一篇介绍了复合文档仓库和扇区链：

http://blog.csdn.net/lipinganq/article/details/76713880

2.接下来介绍一下复合文档的头部信息 – Compound Document Header

3.复合文档头（Compound Document Header）包含

开始阅读复合文档文件所需的所有数据

。

二.

Compound Document Header Contents

1.复合文档头始终位于文件的开头，头header大小一定为512字节。这意味着第一个扇区（Sector， SecID为0）在一个文件中的偏移量始终未512

2.复合文档头结构的内容：

三.

Byte Order

1.包含多个字节的所有数据项可以使用

Little-Endian

或

Big-Endian method1

存储，但是在一般应用中，仅使用

Little-Endian

方式存储。

2.

Little-Endian

首先存储最低有效字节，再存储最高有效字节。这适用于所有数据类型，如16位整数，32位整数和Unicode字符。

3.如：

32位整数：13579BDFH
Little-Endian：DFH 9BH 57H 13H
Big-Endian：   13H 57H 9BH DFH

四.

Sector File Offsets

1.使用复合文档头部的值可以从SecID计算文件的偏移量

1.由于每个扇区（sector）大小size都一样，在复合文档头部定义，如ssz=10，则扇区大小sec_size为2的ssz次方，为1024字节
2.符合文档头部大小固定，为512字节
所以知道SecID的扇区的位置为：
sec_pos(SecID) = 512 + SecID * sec_size = 512 + SecID * 2 ssz(2的ssz次方)

2.如：

已知每个扇区（sector）大小ssz=10，SecID=5，则：
sec_pos(SecID) = 512 + SecID * 2 ssz = 512 + 5 * 210 = 512 + 5 * 1024 = 5632.五u

五.符合文档头说明

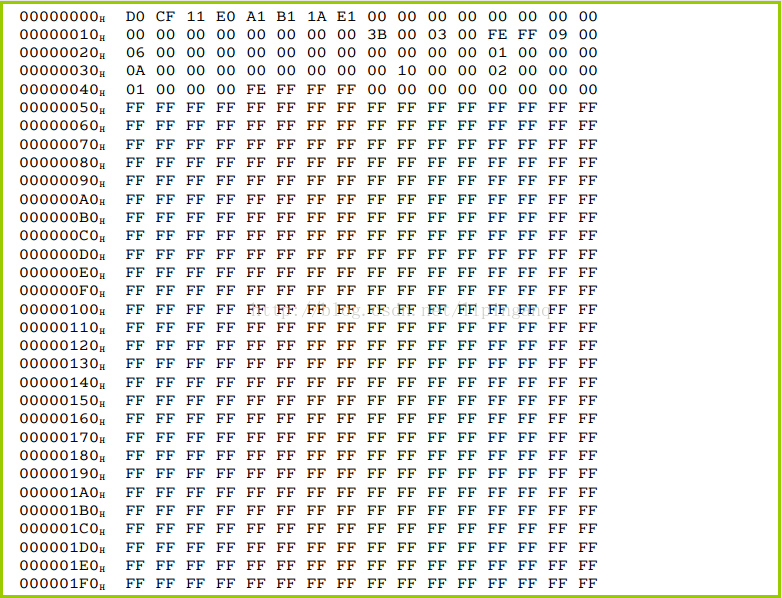

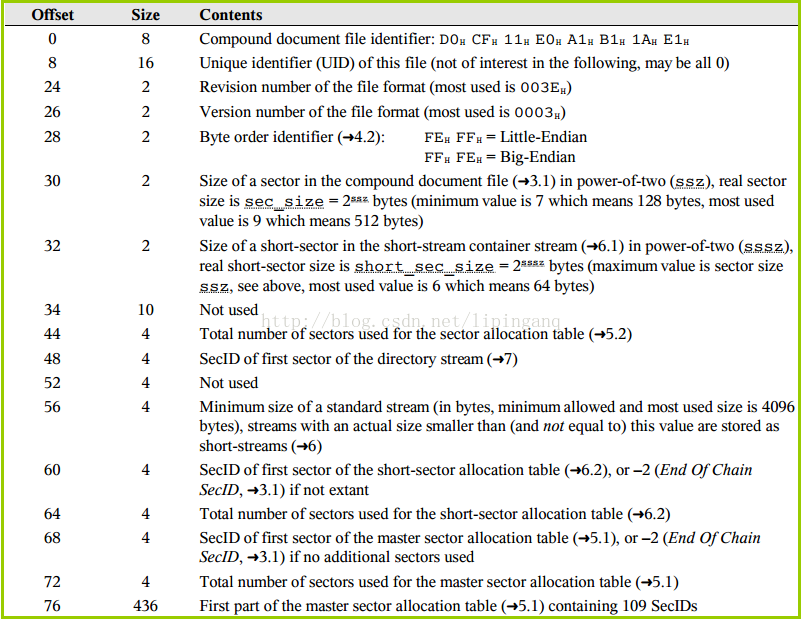

1.一个复合文档文件的头信息，512字节如下：

1. 0 – 7 的8个字节

1.1 前8个直接是复合文档文件的标识符：D0 CF 11 E0 A1 B1 1A E1

1.2 如图：

2. 8 – 23的16个字节

2.1 这16个字节表示此文件的唯一标识，不重要，可以全部为0.

2.2 如图：

3. 24 – 25的2个字节

3.1 这2个字节表示此文件格式的修订号，一般为003EH

3.2 如图：

4. 26 – 27的2个字节

4.1 这2个字节表示此文件格式的版本号，一般为0003H

4.2 如图：

5. 28 – 29的2个字节

5.1 这2个字节表示此复合文档文件采用的字节顺序（Byte Order）标识符

FEH FFH 表示Little-Endian

FFH FEH表示Big-Endian

5.2 如图：

6. 30 -31的2个字节

6.1 这2个字节表示的是ssz的大小，此复合文档文件的扇区（sector）的真实大小sec_size为2的ssz次方字节

6.2 ssz的最小值为7，表示扇区最小有128字节，ssz最常用值为9，有512字节

6.3 如图：

7. 32 – 33的2个字节

7.1 这2个字节表示在short-stream container stream中短扇区（short-sector）的sssz大小，短扇区的真实大小short_sec_size为2的sssz次方字节

7.2 最大值是6中定义的扇区的大小，常用值sssz是6，有64字节

7.3 如图：

8. 34 – 43的10个字节

8.1 这10个字节没有用，可忽略

8.2 如图：

9. 44 – 47的4个字节

9.1 这4个字节表示

扇区分配表

（

sector allocation table

SAT）使用的扇区（sector）数，这些扇区被SAT所使用

9.2 如图：

这里SAT只使用了一个扇区（sector）: 00H 00H 00H 01H

10. 48 – 51的4个字节

10.1 这4个字节表示目录流（ directory stream）中第一个扇区（sector）的SecID，目录directory存储了流的入口

10.2 如图：

这里目录流从第10个扇区开始：00H 00H 00H 0AH

11. 52 – 55的4个字节

11.1 这4个字节没有用，可忽略

11.2 如图：

12. 56 – 59的4个字节

12.1

这4个字节表示标准流（

standard streams

）的最小大小(一般为4096 bytes), 小于此值的流即为短流

12.2 如图：

这里标准流的大小为

00001000

H

= 4096字节

13. 60 – 63的4个字节

13.1 这4个字节表示短扇区分配表（short-sector allocation table SSAT）的第一个扇区（sector）的SecID

13.2 如果不存在，则为-2.（详情看上一篇：

http://blog.csdn.net/lipinganq/article/details/76713880

）

13.3 如图：

这里SSAT从第2个扇区开始

14. 64 – 67的4个字节

14.1 这4个字节表示

短扇区分配表（

Short-Sector Allocation Table

SSAT）的扇区（sector）总数

14.2 如图：

这里SSAT使用了一个扇区（sector）

15. 68 – 71的4个字节

15.1 这4个字节表示

主扇区分配表

（

Master Sector Allocation Table

MSAT）的第一个扇区（sector）的SecID

15.2 如果为-2表示此复合文档文件中没有扩展MSAT，没有使用附加的扇区（sector）

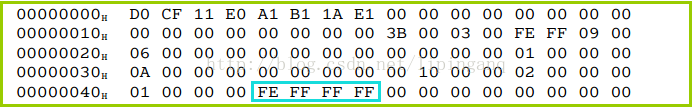

15.3 如图：

这里的SecID为-2

16. 72 – 75的4个字节

16.1 这4个字节表示

主扇区分配表

（

master sector allocation table

MSAT）的扇区（sector）总数

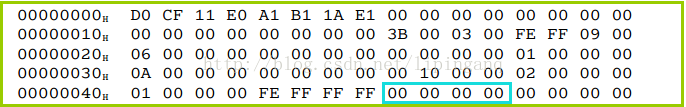

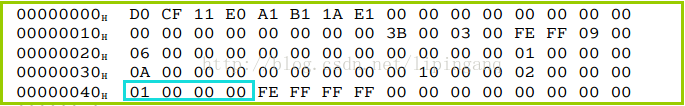

16.2 如图：

上一个SecID为-2，所以这里MSAT的扇区总数为0

17. 76 – 511的436个字节

17.1 这436个字节表示

主扇区分配表

（ master sector allocation table MSAT）的一部分，包含MSAT的前109个SecID

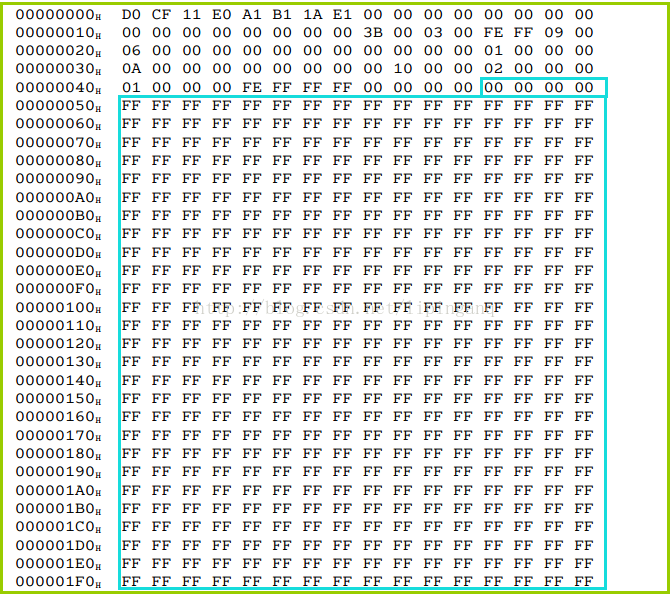

17.2 如图：

由于上文例子中扇区分配表（SAT）仅使用了一个扇区（sector），所以只有第一个SecID才有效，所以其他所有剩余的SecID都设置为-1，表示为特殊的Free SecID。

这里SAT仅使用的扇区为扇区0

六.下一篇

1.下一篇 – 复合文档格式（四） – 主扇区分配表和扇区分配表：

http://blog.csdn.net/lipinganq/article/details/76785471
