千层套路 – Vue 3.0 初始化源码探秘

  • Post author:
  • Post category:vue


关注

若川视野

, 回复”

pdf

” 领取资料，回复”

1

“，可加群长期交流学习

刘崇桢，微医云服务团队前端工程师，左手抱娃、右手持家的非典型码农。

9 月初

Vue.js 3.0

正式发布，代号

"One Piece"

。大秘宝都摆到眼巴前了，再不扒拉扒拉就说不过去了。那我们就从初始化开始。

目标：

  • 弄清楚

    createApp(App).mount("#app")

    到底做了什么

  • 弄清楚

    Vue3.0

    的初始化渲染是怎么样的过程

能收获到什么：

  • 了解

    Vue3.0

    的初始化过程

  • 介绍一个阅读

    Vue3.0

    源码的入口和方向

先跑起来

将

vue-next

代码克隆到本地，打开

package.json

将

scripts dev

末尾加上

--sourcemap

。

然后

yarn dev

，

vue

目录下的

dist

打包出了一份

vue.global.js

和相应的

sourcemap

文件。这样方便我们一步一步调试代码，查看程序在

call Stack

中的每一步调用。

查看

vue

官方给出的 demo，发现

vue

的使用分为

classic

和

composition

，我们先用

classic

方式，实现一个最简单的 demo。

const app = {
	data () {
		return {
			counter: 1
		}
	}
}
Vue.createApp(app).mount("#app")

ok，页面跑起来了。我们就在这段代码打个断点，然后一步一步的调试，观察

createApp(App).mount("#app")

到底做了什么，了解

Vue3.0

的初始化过程。

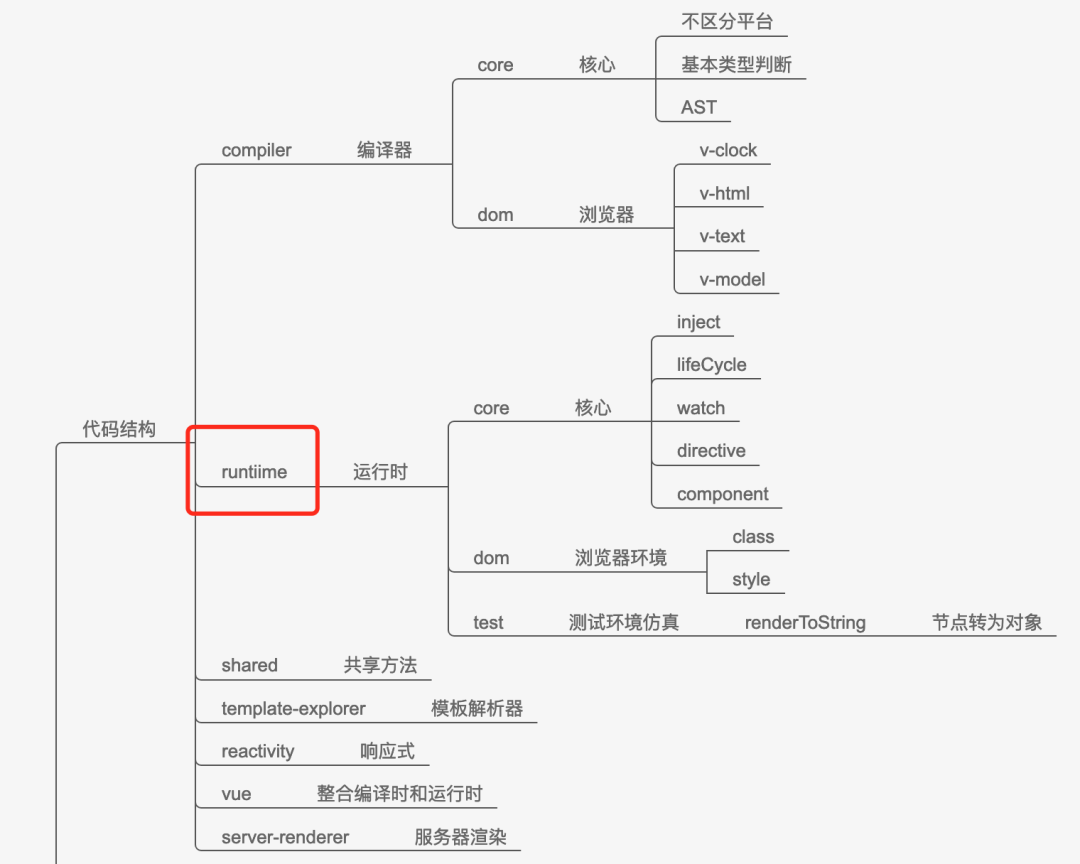

在这之前，简单了解一下整体的背景，我们这次主要涉及到

runtime

运行时的代码。

runtime-dom

我们先跟着代码进入：

createApp(App).mount("#app");

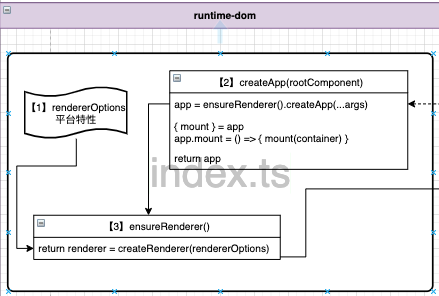

这个

createApp()

来自

runtime-dom

，我们通过这个图可以看到他大致做的事情：

return

了一个注册了

mount

方法

app

。这样我们的 demo 至少能跑起来不报错。


createApp

调用了

ensureRenderer

方法，他确保你能得到一个

renderer

渲染器。

renderer

是通过调用创建渲染器的

createRenderer

来生成的，这个

createRenderer

来自于

runtime-core

，后面我们会看到。

而这个

rendererOptions

是什么呢？

const rendererOptions = extend({ patchProp, forcePatchProp }, nodeOps);

export const nodeOps: Omit<RendererOptions<Node, Element>, "patchProp"> = {
  insert: (child, parent, anchor) => {
    parent.insertBefore(child, anchor || null);
  },
  remove,
  createElement,
  createText,
  // ...
};

是不是就是一些

DOM API

的高阶封装，这个在

vue

的生态中，叫

平台特性

。vue 源码中的平台特性就是针对 web 平台的。如果开发者想要在别的平台上运行 vue，比如 mpvue、weex，就不需要 fork 源码库改源码了，直接把

nodeOps

中的方法按着平台的特性逐一实现就可以了。这也是

createRenderer

等跨平台的代码放到

runtime-core

中的原因。

当然

runtime-dom

远远不只图中这些东西，我们先大致过一下初始化过程，以对

vue3.0

有一个大致的了解。

runtime-core

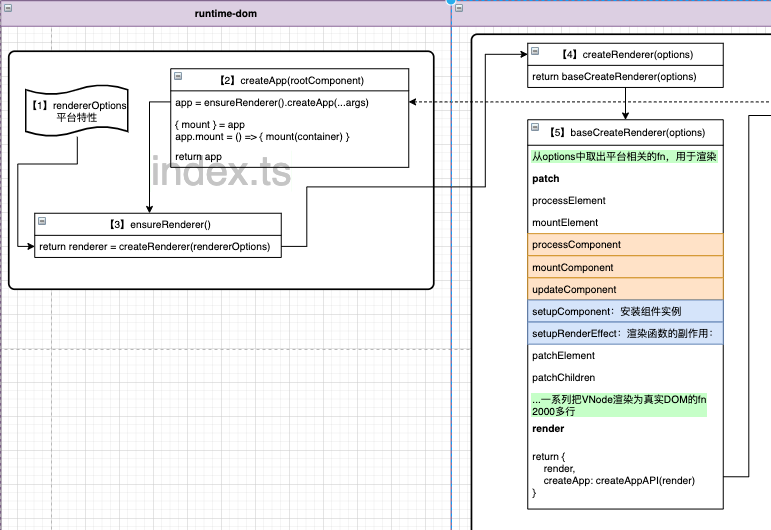

紧接着，进入

runtime-core

，创建渲染器

我们注意

baseCreateRenderer

这个

fn

，2000 多行的代码量，里面的东西都是渲染的核心代码，从平台特性

options

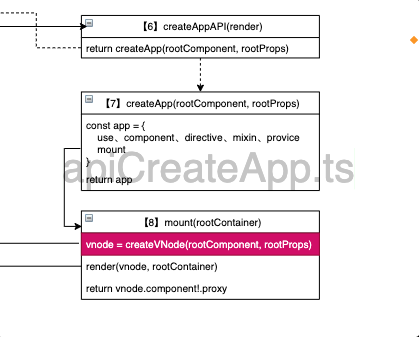

取出相关 API，实现了 patch、处理节点、处理组件、更新组件、安装组件实例等等方法，最终返回了一个对象。这里我们看到了【2】中渲染器调用的

createApp

方法，他是通过

createAppAPI

创建的。代码进入

createAppAPI

。

这里我们又看见了熟悉的

Vue2.x

中的 API，挂载在

app

上面。

至此，

Vue.createApp(app).mount("#app")

，创建 app 实例的流程，终于在【7】中

return app

告一段落，我们拿到了【2】中的

app

实例。

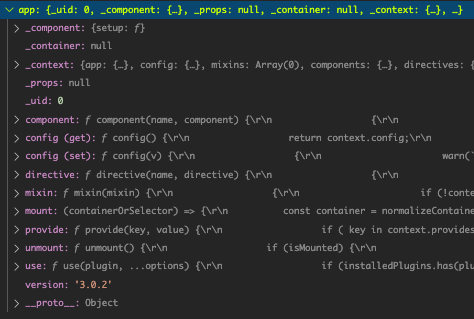

大致瞄一眼

app

，我们可以在

apiCreateApp.ts

中找到其实现

初次渲染

.mount("#app")

上面的介绍中，其实有两处

.mount

的实现，一处是在

runtime-dom

【2】中的

mount

，我们叫他

dom-mount

。一处是【7】中的

mount

，我们叫他

core-mount

。


dom-mount

的实现：

const { mount } = app; // 先暂存'core-mount'
app.mount = (containerOrSelector: Element | string): any => {
  const container = normalizeContainer(containerOrSelector); // #app dom 节点
  if (!container) return;
  const component = app._component;
  if (!isFunction(component) && !component.render && !component.template) {
    component.template = container.innerHTML; // 平台特性的逻辑
  }
  // clear content before mounting
  container.innerHTML = "";
  const proxy = mount(container); // 执行'core-mount'
  container.removeAttribute("v-cloak");
  return proxy;
};


dom-mount

并不是重写

core-mount

，而是提取了平台特性的逻辑。比如上面如果

component

不是

function

，又没有

render

、

template

，就读取 dom 节点内部的 html 作为渲染模板。

然后再执行

core-mount

，

mount(container)

。

代码很简单，就两步：

  • 创建根组件的

    vnode

  • 渲染这个

    vnode

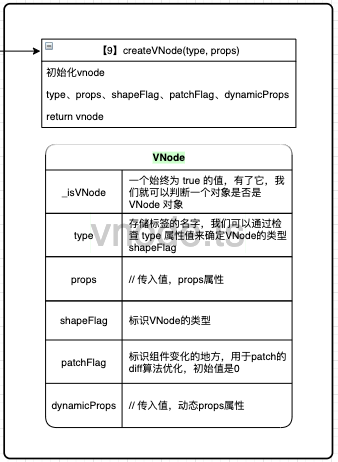

创建根组件的

vnode

创建

vnode

，是一个初始化

vnode

的过程，这个阶段中，下面的这些属性被初始化为具体的值（还有很多属性没有罗列，都是初始值）。

当

vnode

描述不同的事物时，他的属性值也各不相同，这些在

vnode

初始化阶段确定的属性在渲染组件时，能带来非常重要的效率提升。


  • type

    ，标识

    VNode

    的种类

  1. html 标签的描述，type 属性就是一个字符串，即标签的名字

  2. 组件的描述，type 属性就是引用组件类（或函数）本身

  3. 文本节点的描述，type 属性就是 null


  • patchFlag

    ，标识组件变化的地方


  • shapeFlag

    ，

    VNode

    的标识，标明

    VNode

    属于哪一类，demo 中的

    shapeFlag

    是

    4

    ：

    STATEFUL_COMPONENT

    ，有状态的组件。

在

packages/shared/src/shapeFlags.ts

中，定义了这些通过将十进制数字

1

左移不同的位数得来的枚举值。

export const enum ShapeFlags {
  ELEMENT = 1, // 1 - html/svg 标签
  FUNCTIONAL_COMPONENT = 1 << 1, // 2 - 函数式组件
  STATEFUL_COMPONENT = 1 << 2, // 4 - 有状态组件
  TEXT_CHILDREN = 1 << 3, // 8
  ARRAY_CHILDREN = 1 << 4, // 16
  SLOTS_CHILDREN = 1 << 5, // 32
  TELEPORT = 1 << 6, // 64
  SUSPENSE = 1 << 7, // 128
  COMPONENT_SHOULD_KEEP_ALIVE = 1 << 8, // 256 - 需要被 keepAlive 的有状态组件
  COMPONENT_KEPT_ALIVE = 1 << 9, // 512 - 已经被 keepAlive 的有状态组件
  COMPONENT = ShapeFlags.STATEFUL_COMPONENT | ShapeFlags.FUNCTIONAL_COMPONENT // 组件
}

为什么为

VNode

标识这些枚举值呢？在

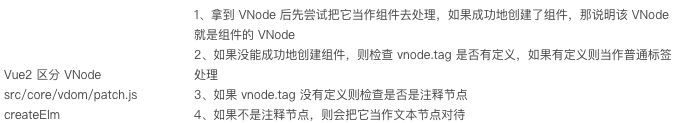

Vue2.x

的

patch

过程中，代码通过

createElm

区分

VNode

是 html 还是组件或者 text 文本。

所以

Vue2.x

的

patch

是一个试错过程，在这个阶段是有很大的性能损耗的。

Vue3.0

把对

VNode

的判断放到了创建的时候，这样在

patch

的时候就能避免消耗性能的判断。

最终，我们看一下 vnode 的结构

export interface VNode<
  HostNode = RendererNode,
  HostElement = RendererElement,
  ExtraProps = { [key: string]: any }
> {
  /**
   * @internal
   */
  __v_isVNode: true // 一个始终为 true 的值，有了它，我们就可以判断一个对象是否是 VNode 对象
  /**
   * @internal 内部属性
   */
  [ReactiveFlags.SKIP]: true
  type: VNodeTypes
  props: (VNodeProps & ExtraProps) | null
  key: string | number | null
  ref: VNodeNormalizedRef | null
  scopeId: string | null // SFC only
  children: VNodeNormalizedChildren
  component: ComponentInternalInstance | null
  dirs: DirectiveBinding[] | null
  transition: TransitionHooks<HostElement> | null

  // DOM 相关
  el: HostNode | null
  anchor: HostNode | null // fragment anchor
  target: HostElement | null // teleport target
  targetAnchor: HostNode | null // teleport target anchor
  staticCount: number // number of elements contained in a static vnode

  // suspense 支持 suspense 的属性
  suspense: SuspenseBoundary | null
  ssContent: VNode | null
  ssFallback: VNode | null

  // optimization only 优化模式中使用的属性
  shapeFlag: number
  patchFlag: number
  dynamicProps: string[] | null
  dynamicChildren: VNode[] | null

  // application root node only
  appContext: AppContext | null
}

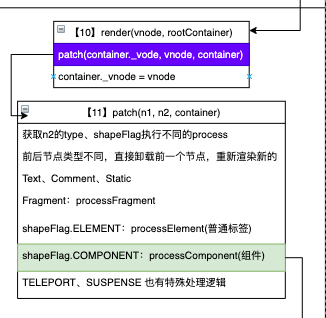

渲染这个

vnode

ok，书接上回，我们拿到

根组件的 VNode

，接下来执行到

render

函数。


render

的核心逻辑就是

patch

函数。

patch 函数

patch 有两种含义: 1）整个虚拟 dom 映射到真实 dom 的过程；2）patch 函数。我们这里讲的是函数。


patch

就是

render

渲染组件的关键逻辑，【5】中

baseCreateRenderer

2000 行左右的代码，主要是为了

patch

服务的。

// patching & not same type, unmount old tree
if (n1 && !isSameVNodeType(n1, n2)) {
  anchor = getNextHostNode(n1)
  unmount(n1, parentComponent, parentSuspense, true)
  n1 = null
}
// 对于前后节点类型不同的，vue 是直接卸载之前的然后重新渲染新的，不会考虑可能的子节点复用。
...

const { type, ref, shapeFlag } = n2
switch (type) { // 根据节点类型 type 分发到不同的 process
  case Text:
    processText(n1, n2, container, anchor)
    break
  case Comment:
    processCommentNode(n1, n2, container, anchor)
    break
  case Static:
    ...
  case Fragment:
    ...
  default: // 根据不同的节点标识 shapeFlag 分发到不同的 process
   if (shapeFlag & ShapeFlags.ELEMENT) {
      processElement(...)
    } else if (shapeFlag & ShapeFlags.COMPONENT) {
      processComponent(...)
    ...


patch

根据节点

VNode

（4.1 创建的根组件的 vnode） 的

type

和

shapeFlags

执行不同的

process

。


  1. type

    ：Text 文本


  2. type

    ：Comment 注释


  3. type

    ：Static 静态标签


  4. type

    ：Fragment 片段：VNode 的类型是 Fragment，就只需要把该 VNode 的子节点渲染到页面。有了他，就没有只能有一个根节点的限制，也可以做到组件平级递归


  5. shapeFlags

    ：ShapeFlags.ELEMENT 原生节点，html/svg 标签


  6. shapeFlags

    ：ShapeFlags.COMPONENT 组件节点


  7. shapeFlags

    ：ShapeFlags.TELEPORT 传送节点，将组件渲染的内容传送到制定的 dom 节点中


  8. shapeFlags

    ：ShapeFlags.SUSPENSE 挂起节点（异步渲染）

Vue3 新增组件 – Fragment、Teleport、Suspense，可见此链接 (https://www.yuque.com/hugsun/vue3/component)

我们的 demo 中的根组件

VNode

的

shapeFlag

是

4（0100）

，

ShapeFlags.COMPONENT（0110）

，按位与后结果为非零，代码会进入

processCompoent

。

processXXX

processXXX 是对挂载（mount）和更新（update）补丁的统一操作入口。


processXXX

会根据节点是否是初次渲染，进行不同的操作。

  • 如果没有老的 VNode，就挂载组件（mount）。首次挂载，递归创建真实节点。

  • 如果有老的 VNode，就更新组件（update）。更新补丁的的渲染系统的介绍放到下下篇来介绍。

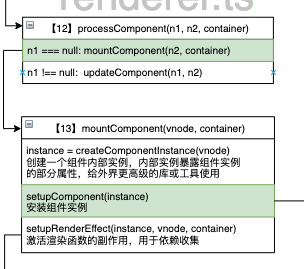

挂载

创建组件内部实例

内部实例也会暴露一些实例属性给其他更高级的库或工具使用。组件实例属性很多很重要也能帮助理解，可以在

packages/runtime-core/src/component.ts

查看实例的接口声明

ComponentInternalInstance

。很壮观啊，啪的一下 100 多行属性的定义，主要包括基本属性、响应式 state 相关、suspense 相关、生命周期钩子等等

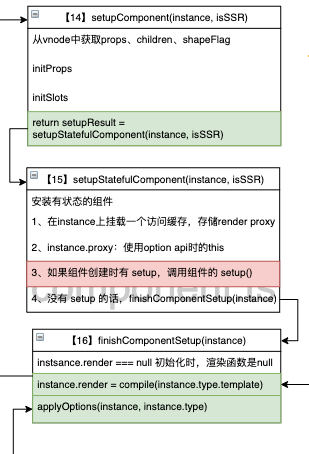

安装组件实例

  1. 初始化 props 和 slots

  2. 安装有状态的组件，这里会初始化组件的响应式

【15】

setupStatefulComponent

，调用了

setup(props, setupContext)

。

如果没有

setup

时会调用

applyOptions

，应用

vue2.x

的

options API

，最终对

data()

的响应式处理也是使用

vue3.0

的

reactive

。

上面讲过，安装组件实例触发响应式初始化就发生在这里，具体怎么触发的，这块又是一个千层套路，放到下一篇中。

【16】主要是根据

template

拿到组件的

render

渲染函数和应用

vue2.x

的

options API

。

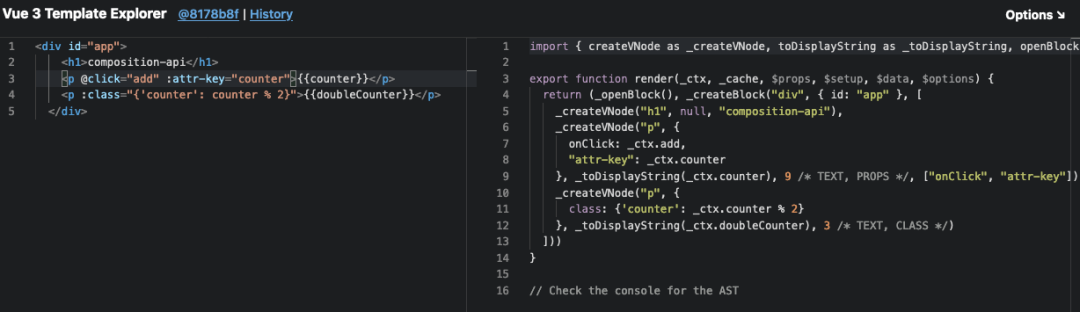

我们看一下

template

模板编译后生成的

render

函数。

我们大致看下生成的 render 函数，有几点需要注意

  1. 这里的

    render

    函数执行后的返回是组件的

    VNode


  2. _createVNode

    函数，用于创建

    VNode


  3. _createVNode

    函数的入参，

    type

    、

    patchFlags

    、

    dynamicProps

    等

function _createVNode(
  type: VNodeTypes | ClassComponent | typeof NULL_DYNAMIC_COMPONENT, // type，标识 VNode 的种类
  props: (Data & VNodeProps) | null = null,
  children: unknown = null,
  patchFlag: number = 0, // 标记节点动态变化的地方
  dynamicProps: string[] | null = null, // 动态 props
  isBlockNode = false
): VNode { ... }


createVNode

在创建根节点的时候就出现过，用于创建虚拟 DOM。这个是内部使用的 API，面向用户的 API 还是

h

函数。

export function h(type: any, propsOrChildren?: any, children?: any): VNode { ... }


h

的实现也是调用

createVNode

，但是没有

patchFlag

、

dynamicProps

、

isBlockNode

这三个参数。也就是 h 是没有

optimization

的，应该是因为这三个参数，让用户自己算容易出错。

看来这个

patchFlags

有点意思，

标识组件变化的地方，用于 patch 的 diff 算法优化

。

export const enum PatchFlags {
  TEXT = 1, // 动态文字内容
  CLASS = 1 << 1, // [2]动态 class 绑定
  STYLE = 1 << 2, // [4]动态样式
  PROPS = 1 << 3, // [8]动态 props，不是 class 和 style 的动态 props
  FULL_PROPS = 1 << 4, // [16]有动态的 key，也就是说 props 对象的 key 不是确定的。key 变化时，进行一次 full diff
  HYDRATE_EVENTS = 1 << 5, // [32]
  STABLE_FRAGMENT = 1 << 6, // [64]children 顺序确定的 fragment
  KEYED_FRAGMENT = 1 << 7, // [128]children 中有带有 key 的节点的 fragment
  UNKEYED_FRAGMENT = 1 << 8, // [256]没有 key 的 children 的 fragment
  NEED_PATCH = 1 << 9, // [512]
  DYNAMIC_SLOTS = 1 << 10, // [1024]动态的插槽
  // SPECIAL FLAGS -------------------------------------------------------------
  // 以下是特殊的 flag，负值
  HOISTED = -1, // 表示他是静态节点，他的内容永远不会改变
  BAIL = -2, // 用来表示一个节点的 diff 应该结束
}

之所以使用位运算，是因为

  • 用

    |

    来进行复合，

    TEXT | PROPS

    得到

    0000 1001

    ，即十进制 9。标识他既有动态文字内容，也有动态 props。

  • 用

    &

    进行 check，

    patchFlag & TEXT

    ，

    0000 1001

    &

    0000 0001

    ，得到

    0000 0001

    ，只要结果大于 0，就说明属性命中。

  • 方便扩展、计算更快…


patchFlag

被赋值到

VNode

的属性中，他在后面更新节点时会被用到。为了配合代码的正常流转，先放一放，代码继续

F10

。如果你去调试代码，会发现这真的是千层套路啊，一直

shift + F11

跳出代码到怀疑人生，才终于回到

mountComponent

…

总结一下

setupComponent

安装组件实例，主要做了什么事情：initProps、initSlots、响应式初始化、得到模板的

render

函数等等。

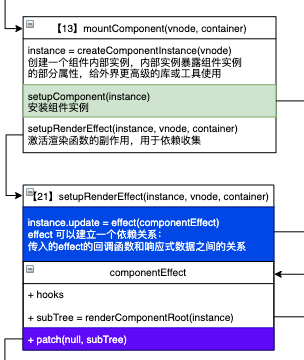

回顾前文，跳出到【13】，setup 安装组件实例后，下一步是

setupRenderEffect

激活渲染函数的副作用

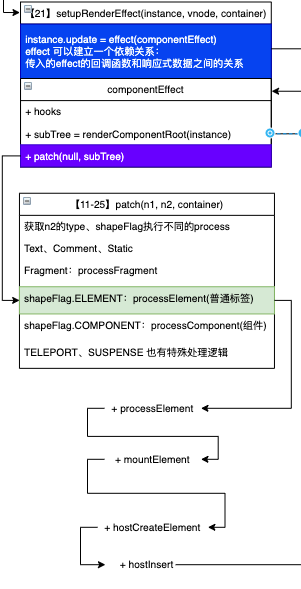

激活渲染函数的副作用

setupRenderEffect

实现基于【21】，

effect

副作用，意味着响应式数据变化后引起的变更。

effect

源自

reactive

，传入一个

fn

得到一个

reactiveEffect

。


effect

的入参

componentEffect

是一个命名函数，会立即执行。

componentEffect

执行过程中，触发响应式数据的

getter

拦截，会在

全局数据响应关系仓库

记录当前

componentEffect

。在响应式对象发生改变时，派发更新，执行

componentEffect

。

回到

componentEffect


function componentEffect() {
  if (!instance.isMounted) {
    let vnodeHook: VNodeHook | null | undefined
    const { el, props } = initialVNode
    const { bm, m, parent } = instance

    // beforeMount hook 生命周期钩子函数
    if (bm) {
      invokeArrayFns(bm)
    }
    ...
    // subTree 根节点的 subTree，通过 renderComponentRoot 根据 render 生成的 vnode
    //大家回忆一下 render 是什么？是不是根组件的 template 编译后得到的好多_createVNode 的渲染器函数？
    const subTree = (instance.subTree = renderComponentRoot(instance))
      ...
      // 更新
      patch(null, subTree, container, ...)
      ...
      if (m) { // parent 的 mounted 执行之前，先执行 subTree 的 patch
        queuePostRenderEffect(m, parentSuspense)
      }
     ...
      instance.isMounted = true // 标志实例已挂载
 } else { ... }
}

执行前面编译后得到的渲染函数 render，生成

subTree: vnode

最后执行

patch

，上文中渲染根节点的

vnode

时执行过

patch

，这里就进入了一个

大循环

，根据组件的

children

的

type

和

shapeFlag

，

baseCreateRenderer

会继续进行各种

processXXX

处理，直至基于

平台特性

的

DOM 操作

挂载到各自的父节点中。

这个顺序是深度遍历的过程，子节点的

patch

完成之后再进行父节点的

mounted

。

patch 循环 && subTree 一览


// subTree 的 模板 template
<div id="app">
  <h1>composition-api</h1>
  <p @click="add" :attr-key="counter">{{counter}}</p>
  <p :class="{'counter': counter % 2}">{{doubleCounter}}</p>
</div>

// patchFlag: 64
// STABLE_FRAGMENT = 1 << 6, // 64 表示：children 顺序确定的 fragment
// shapeFlag: 16
// ARRAY_CHILDREN = 1 << 4, // 16

  1. 观察上面这个模板，

    Vue2.x

    中的模板只能有一个根元素，

    Vue3.0

    的这个 demo 中有三个根元素，这得益于新增的

    fragment

    组件。


  2. vnode

    标识出来

    patchFlag：64

    ，表示 children 顺序确定的

    fragment

    ；


  3. vnode

    标识出来

    shapeFlag:16

    ，表示当前节点是一个孩子数组。


  4. vnode

    标识出来

    dynamicChildren

    ，标识动态变化的孩子节点。显然是两个

    p

    标签，可以想象这个数组的元素也是当前呈现的

    vnode

    ，只不过具体属性值不同罢了

等等，还有 4 吗，我不知道…

当然还有，

processxxx

中一般都会判断是挂载还是更新，更新的时候就会用到

patchFlag

，比如

patchElement

… 下次一定

等等，还有 5 吗，我不知道…

当然还有，第五层我就已经裂开了啊…

あ：あげない      あ：不给你哦～ ????????????
い：いらない，    い：不要了啦～ ????????????
う：うごけない    う：动不了了～ ????????????
え：えらべない    え：不会选嘛～ ????????????
お：おせない      お：按不到耶～ [裂开][裂开][裂开]

刚看源码不久，只能靠

F11

、参考其他文档，凭自己的理解写出这样的文章，肯定有很多理解不对的地方，希望得到批判指正。

附录

  • Vue3初始化.drawio (https://www.yuque.com/office/yuque/0/2020/drawio/441847/1605880555730-4e18923f-c087-4082-af06-ec51986ba658.drawio?from=https%3A%2F%2Fwww.yuque.com%2Fdocs%2Fshare%2F64bd5cdc-3086-4154-a447-04032d161830%3F%23)

推荐阅读


我在阿里招前端，我该怎么帮你？（现在还可以加模拟面试群）



如何拿下阿里巴巴 P6 的前端 Offer



如何准备阿里P6/P7前端面试–项目经历准备篇



大厂面试官常问的亮点，该如何做出？



如何从初级到专家(P4-P7)打破成长瓶颈和有效突破



若川知乎问答：2年前端经验，做的项目没什么技术含量，怎么办？



若川知乎高赞：有哪些必看的 JS库？

末尾

你好，我是

若川，江湖人称菜如若川，历时一年只写了一个学习源码整体架构系列

~(点击蓝字了解我)

  1. 关注

    若川视野

    ，回复”pdf” 领取优质前端书籍pdf，回复”1″，可加群长期交流学习

  2. 我的博客地址：https://lxchuan12.gitee.io 欢迎收藏

  3. 觉得文章不错，可以点个

    在看

    呀^_^另外欢迎

    留言

    交流～

小提醒：若川视野公众号面试、源码等文章合集在菜单栏中间

【源码精选】

按钮，欢迎点击阅读，也可以星标我的公众号，便于查找
