about Coherency

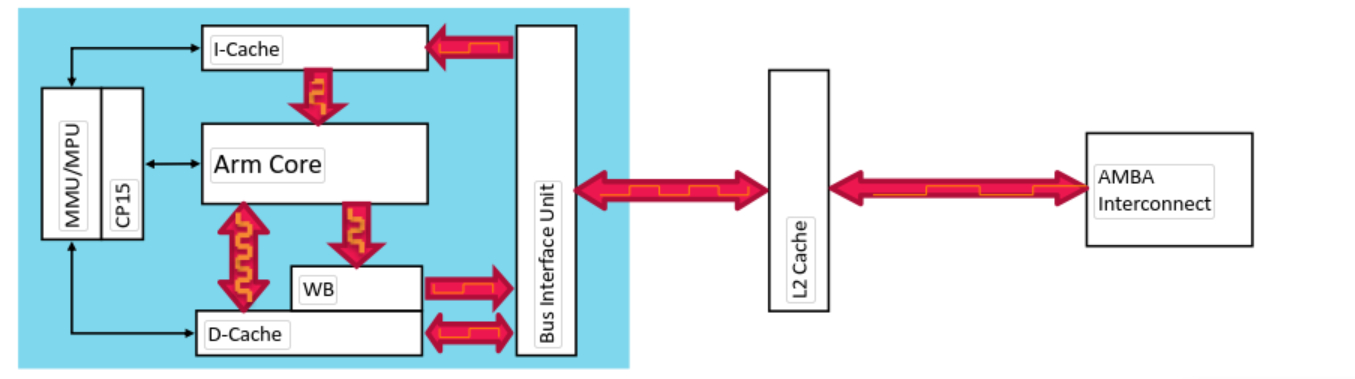

如下图所示，在芯片系统一般会有放OS程序的L2 Cache或者main memory。当系统是一个单主机的CPU处理器，那么系统便不会有一致性的数据问题。


当一个系统存在多个主机(多个CPU)的时候，当多个主机同时访问相同的MEM时候，如果一个或者多个CPU有自己的cache时候就会出现以下的问题：

（1）CPU0写数据到L2 Cache的地址Q，但是采用的是write-back缓存，导致数据写在他自己的L1 Cache里面，而当CPU1去读取L2 Cache的地址Q，这个时候读到的数据就是旧的数据。

（2）CPU1读L2 Cache的地址Q数据并缓存数据到自己的L1 Cache，然后CPU0继续写数据到L2 Cache的地址Q，采用write-through写缓存到L2 Cache，然后当CPU1继续读地址Q，但是读的数据是从自己的L1 Cache搬移，那么这个时候读取到的依然是旧的数据。

Coherency policy

当Cortex-R5在集成双核的时候，每一个CPU可以拥有自己的L1 Cache。而且Cortex-R5也可以与其他主机一起集成在同个系统里，只是这个时候难免会遇到一致性的问题，那这个时候就得考虑如何解决一致性的问题了。

下面就有五种办法：

（1）数据不共享：当确保多个CPU之间不会访问一样的地址数据即可，那么就不会出现一致性问题。

（2）数据共享但是不缓存：即对于共享区域的数据永远不会缓存到自己的L1-Cache里面去，确保实时共享数据为最新的。但是如果遇到CPU连上L2 Cache的时候，那么共享区域的数据就有可能会缓存到L2 Cache里面去，这个时候就要来配置一下L2 Cache的区域属性。

（3）数据共享但是仅仅缓存在share cache：即多个CPU共用分享一块L2 Cache，并且不会缓存数据到他们本身的L1 Cache里面去，确保L2 Cache的数据永远是一致性的。

（4）软件缓存维护操作：缓存维护操作可以用于操作cache当与其他CPU共享数据时。例如在第一个例子里面，如果CPU0采用write-through方式缓存就可以避免上面第一个例子的一致性问题；而对于第二个例子的一致性问题，如果CPU1执行缓存维护操作是使其本身的cache位置数据无效，那么就会去L2 Cache读取到正确的数据。也就是说可以通过软件方式执行invalidate operations跟barrier operations来规避一致性的问题。

（5）硬件一致性：CPU与本身L1 Cache之间增加一致性逻辑，通过执行适当的缓存操作来确保与其他CPU共享数据的一致性。一般来说在多核CPU里面都会有一致性逻辑电路cluste来共享核与核之间数据。在Contex-R5里面没有提供MP-cluster的一致性电路，只是简单提供了一致性的ACP接口。

MESI/MEOSI Protocol

MESI/MEOSI是现在一种使用广泛的协议，用来维护多核Cache一致性。我们可以将MESI看做是状态机。cache contronal会将每一个cache line进行状态标记，并且维护状态的切换。cache line的状态有M (Modified), O (Owned), E (Exclusive), S (Shared) or I (Invalid)。

1、Modified ：代表当前Cache行的数据是修改过的(Dirty)，并且只在当前CPU的Cache中是修改过的；此时该Cache line的数据与其他Cache中的数据不同，与内存中该行的数据也不同。

2、Owned：指示当前cache line的数据是dirty并且有可能其他CPU的cache也有。但是只有当前的这个CPU可以保持这个状态Owned，其他CPU只能显示为shared状态。

3、Exclusive：代表当前Cache line的数据是有效数据，其他CPU的Cache中没有这行数据；并且当前Cache line数据与内存中的数据相同。

4、Shared：代表多个CPU的Cache中均缓存有这行数据，并且Cache中的数据与内存中的数据一致；

5、Invalid：表示当前Cache line中的数据无效；

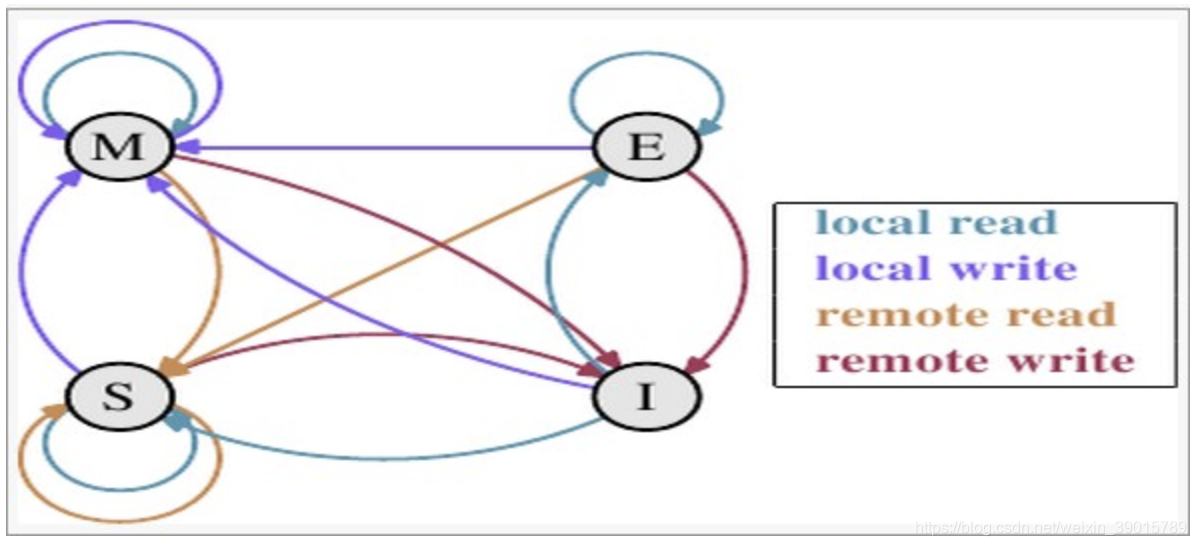

其中Owned是在MEOSI Protocal特有的，在ARM的CPU体系里面，Cortex-A9等系列用的就是MESI Protocal。这里讲基础的MESI Protocal为例。下图为MESI协议的状态机切换图：



继续以上面的问题(1)为例与这个MESI Protocal状态机结合做讲解：

(1)当CPU0采用write-back写数据到L2 Cache的地址Q，数据被缓存到CPU0的L1 Cache，此时L2 Cache还没有缓存到地址Q数据，所以cache控制器标记此cache line状态为Modified 。Modified 代表cache line对应的数据仅在数据只在CPU0的L1 Cache之中，并且其cache中的内容与L2 Cache的内容不一致。

(2)然后CPU1请求读地址Q数据之前，并发送消息给CPU0，发现数据被缓存到CPU1的L1 Cache。然后cache控制器将数据从CPU0 Cache传输到L2 Cache再返回给CPU1。此时CPU0和CPU1同时缓存地址Q数据，此时cache line状态从Modified 切换到Shared状态。Shared代表cache line对应的数据在”多”个CPU私有Cache中被缓存，并且其在缓存中的内容与主存的内容一致。

(3)CPU0继续写修改地址Q数据，发现地址Q内容所在cache line状态是Shared。CPU0发出invalid消息传递到其他CPU，这里是CPU1。CPU1接收到invalid消息。将地址Q所在的cache line置为Invalid状态。Invalid状态表示表明当前cache line无效。然后CPU0收到CPU1已经invalid的消息，修改地址Q所在的cache line中数据。并再次更新cache line状态为Modified。

(4)如果CPU0继续修改地址Q数据，此时发现其对应的cache line的状态是Modified。因此CPU0不需要向其他CPU发送消息，直接更新数据即可。

summary

多核CPU的Cache一致性是在CPU内部做硬件电路设计来保证，对软件来说是透明的。另外，现在CPU硬件采用的一致性协议一般是MESI协议的改进版MEOSI协议。例如最新ARM64架构采用的MOESI Protocol。多一种Owned状态。而多出来的状态也是为了更好的优化性能。
