流程：

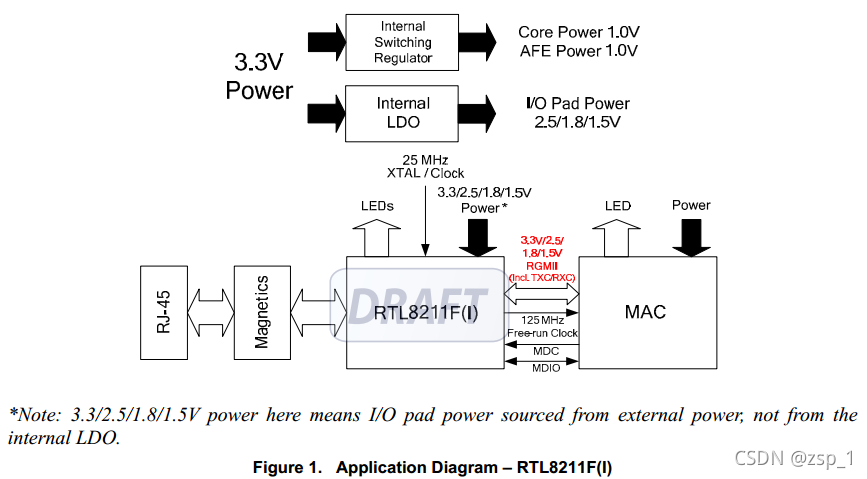

1、首先保证PHY的25MHz外部晶振正常工作；
2、PHY产生125MHz时钟信号（CLKOUT）—>MAC；
CLKOUT
：O ，125/25MHz Reference Clock Generated from Internal PLL.
This pin should be kept floating if this clock is not used by MAC.
3、MAC通过MDC、MDIO进行配置PHY；
如果没有MDC和MIDIO信号，或者不稳定，就要考虑PHY–>MAC (CLKOUT引脚)的125M时钟信号是否匹配，注意测量时钟的幅值和频率，通常需要串一个电阻例如22欧，进行匹配。
有些情况是RTL8211给MAC的125MHz参考钟过冲太大，将CPU对应的时钟输入管脚击穿了（可以测一下该管脚的对地阻抗是否正常，来判断是否是此原因）。
对于MAC端来说，驱动配置时，
-
phy-mode
： 根据板上所使用的 PHY 的接口进行配置，一般千兆 PHY 为 RGMII， 百兆 PHY 为 RMII。 -
clock_in_out
： input 表示由 PHY 提供，output 表示由 GMAC 提供。 -
clock-frequency
：只有在时钟方向为input时才会使用到，RMII接口时，设为 50M,RGMII接口时设为125M。125M由外部 PHY （
CLKOUT
）提供，这是因为 RK 主控分出的 clock 不精准，会造成 GMAC 丢包或无法工作。由外部输入的时钟相对于内部 PLL 产生的时钟更加独立，不受内部分频策略的影响，因此更加稳定。而对于 PHY 来说，本身就需要一个 25M 的晶振作为时钟源。 -
tx_delay/rx_delay
： RGMII 接口才需要去配置时序，因为时钟频率更高后更容易受到 PCBlayout走线，电磁干扰等影响，需要更加精确调整。如果有出现测试吞吐率不足的情况，可以适当调整这两个值，范围是 0x0—0x7F。 - 从kernel 4.4 版本开始，各驱动尽可能使用官方 Linux kernel 的代码，官方kernel 中已包含了支持 RK 所使用的 GMAC 的代码框架（很多RK的驱动已经上传到官方kernel,也包括GMAC）。所以往后芯片的 GMAC 驱动会套用此框架。
-
代码位置在 drivers/net/ethernet/stmicro/stmmac/。
RK 平台相关代码主要位于dwmac-rk.c中。
RGMII
: Reduced Gigabit Media Independent Interface
RGMII相比于GMII减小将近一半的管脚数（
24
→
12
），通过以下两种方式：
-
1000Mbps
模式下，在时钟的
上
/
下边沿
均采样数据 -
取消不重要的如
CRS
,
COL
等信号

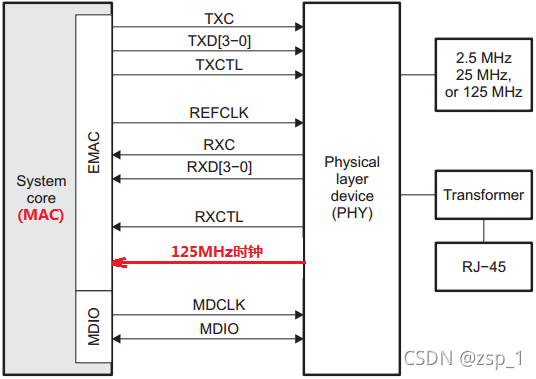

在RGMII接口中
MAC
在
TXC
上一直提供时钟信号，而不像在GMII接口中那样，
10/100Mbps
模式下时钟是由
PHY
提供（
TXCLK
），而
1000Mbps
模式下时钟是由
MAC
提供（
GTXCLK
）。在RGMII中应用到源同步时钟，即数据与时钟信号是同步的。这要求在PCB设计中，要对时钟信号额外增加
1.5~2 ns
的延迟以保证接收端的建立/保持时间满足要求。在
RGMII v2.0
规范中有定义MAC/PHY内部延迟（
RGMII-ID
），由此避免PCB设计中再要增加这个延迟。
在RGMII接口中：
-
1000Mbps
模式，数据在时钟的
上
/
下边沿
均采样 -
10/100Mbps
模式，数据仅在时钟
上升沿
采样
RXCTL
和
TXCLT
为复用的传输控制信号。
RXCTL
在时钟的上升沿代表
RXDV
，在时钟的下降沿代表（
RXDV
xor
RXER
）；
TXCTL
在时钟的上升沿代表
TXEN
，在时钟的下降沿代表（
TXEN
xor
TXER
）。
RGMII v1.3
采用
2.5V CMOS
电平，
RGMII v2
采用
1.5V HSTL
电平。
根据板上所使用的 PHY 的接口进行配置，一般千兆 PHY 为 RGMII， 百兆 PHY 为 RMII。
