▉ RS-485概述
RS-485和RS-232一样，都是串行通信标准，现在的标准名称是TIA485/EIA-485-A，但是人们会习惯称为RS-485标准，RS-485常用在工业、自动化、汽车和建筑物管理等领域。
RS-485总线弥补了RS-232通信距离短，速率低的缺点，RS-485的速率可高达
10Mbit/s
，理论通讯距离可达
1200米
；RS-485和RS-232的单端传输不一样，是
差分传输
，使用一对双绞线，其中一根线定义为A，另一个定义为B。
▉ RS-485物理层
RS-485的物理层负责在设备和物理传输介质之间传输原始数据。它处理电信号到数字数据的转换，同时定义电压、时序、数据速率等。

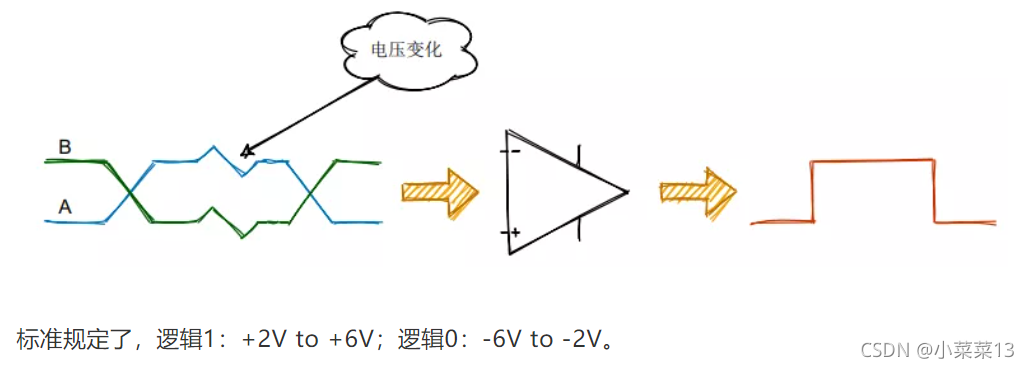

① 差分信号
长距离布线会有信号衰减，而且引入噪声和干扰的可能性更大，在线缆A和B上的表现就是电压幅度的变化，但是，采用差分线的好处就是，差值相减就会忽略掉干扰依旧能输出正常的信号，把这种差分接收器忽略两条信号线上相同电压的能力称为
共模抑制
。
RS-485不需要使用特定的总线电压，只看最小差分电压，在较长的电缆长度上，接收器接收到的电压可能会降低到**+/- 200 mV**，这对于RS-485仍然是完全可以接受的，这也是RS-485的优点之一。
很多收发器的标准达到甚至超过TIA/EIA-485A规范，在实际使用中，以器件的SPEC参数为主，如下某收发器的负输入阈值最小也是-200mV。
② 信号定义
现在很多的RS-485转换器都是兼容RS-422的，所以看到很多转换器上面的信号都是T/R+、T/R-，即对应RS-485的A+和B-。

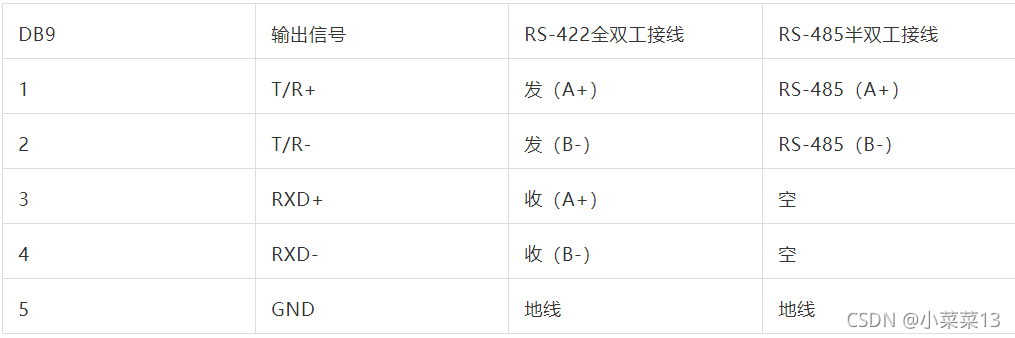

对于DB9针型的母头，RS-485有如下的接线定义示意，Pin6~Pin9为N/A不接。
③ 拓扑结构
RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，多采用的是两线制接线方式，这种接线方式为总线拓扑结构，在同一总线上最多可以挂接32个节点。

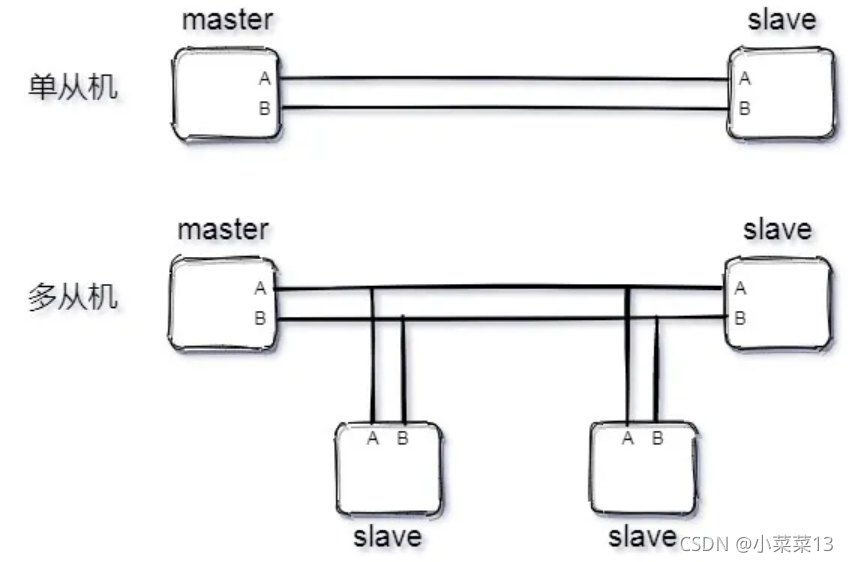

RS-485总线同I2C，也是主从模式，支持点对点单从机模式，也支持多从机模式，不支持多主机模式。
▉ RS-485收发器

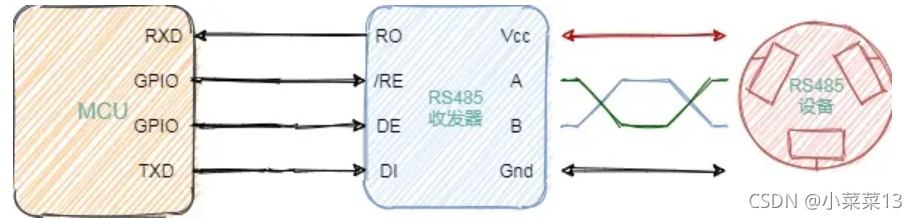

RS-485是差分传输，如果用单片机控制RS-485接口的设备，需要用到收发器，这一点和CAN总线是类似的，如下是一个MCU控制一个RS-485的图示。

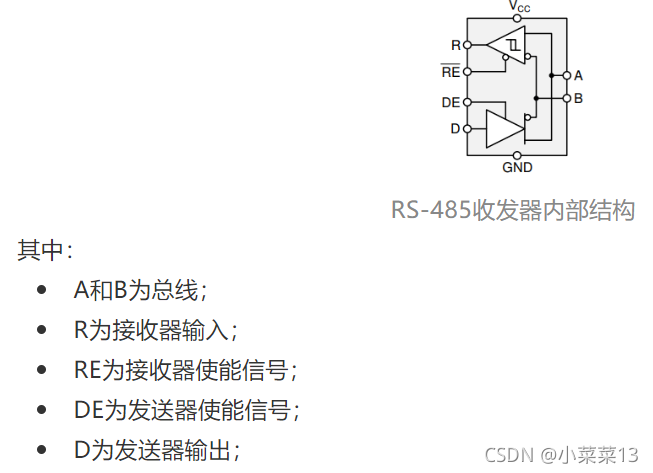

收发器内部是一个接收器（上半部分）加一个发送器（下半部分），下面简单说说收发器的原理，便于理解MCU是如何和485设备通信的。
对于使能信号，字母上面加一横的为低电平有效（如上图RE），不加的为高电平有效（如DE）。

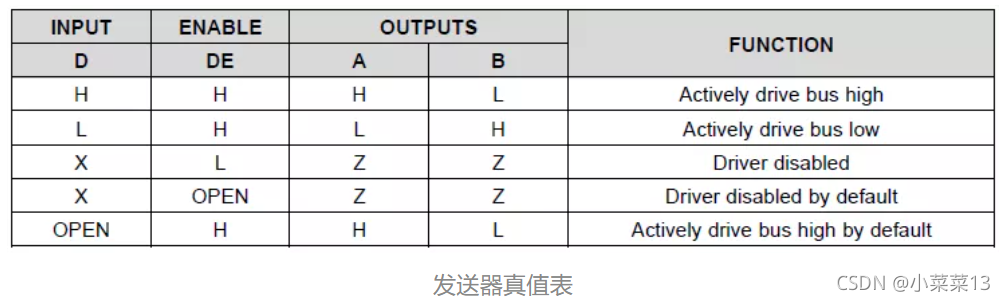

对于发送器，有如下的真值表：
1、当驱动器使能引脚DE为逻辑高时，差分输出A和B遵循数据输入D处的逻辑状态。D处的逻辑高导致A转为高，B转为低。在这种情况下，定义为VOD=VA-VB的差分输出电压为正。当D为低时，输出状态反转，B变高，A变低，VOD为负。
2、当DE低时，两个输出都变成高阻抗。在这种情况下，与D处的逻辑状态是不相关的。

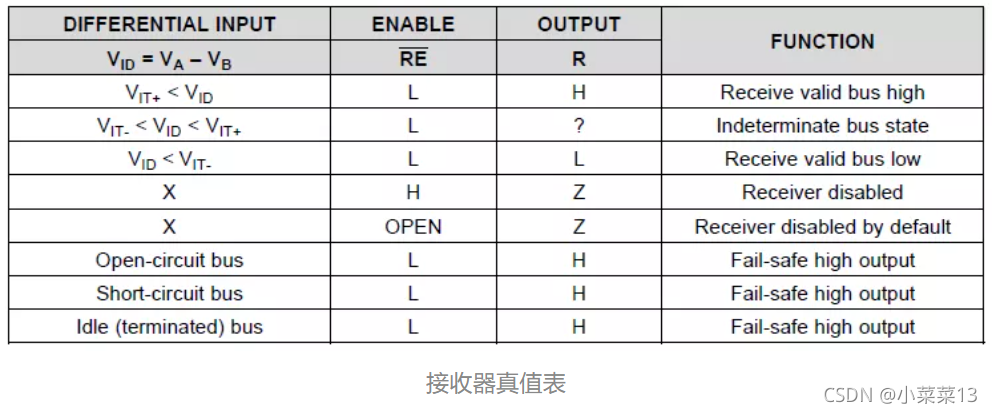

对于接收器，有如下的真值表：
1、当接收器使能引脚RE逻辑低时，接收器被激活。当定义为VID=VA–VB的差分输入电压为正且高于正输入阈值VIT+时，接收机输出R变高。当VID为负且低于负输入阈值VIT-，接收机输出R变低。如果VID在VIT+和VIT-之间，则输出不确定。
2、当RE为逻辑高或悬空时，接收机输出为高阻抗，VID的大小和极性无关。
▉ RS-485数据链路
上面讲到的RS-485收发器的工作原理，下面简单描述RS-485的数据链路，可以先看一下通俗易懂的UART协议帧格式
主机发送给从机或者从机发送给主机，都会占用到A和B线，所以RS-485
多用在半双工模式
。

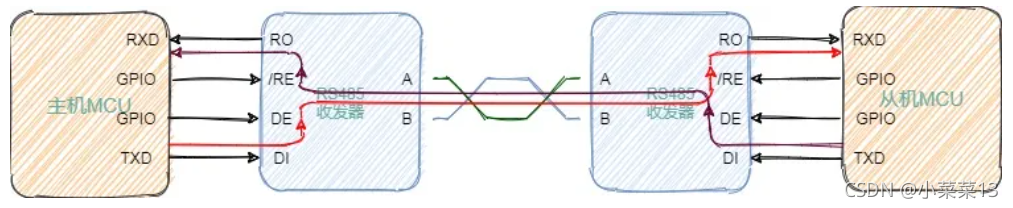

主机的GPIO会控制RS-485收发器的DE管脚，设置发送模式，从UART TXD线向RS-485收发器的数据（D或DI）线发送一个字节，收发器将在A和B线上将单端UART位流转换为差分位流，数据离开收发器后，主机立即将收发器的模式切换为接收模式。
从机和主机是类似的，从机控制RS-485收发器的/RE管脚，设置为接收模式，接收主机发送的比特流，将其转换为单端信号，通过从机的UART RXD线接收，当从机准备好响应时，它按主机原来的方式进行发送，而主机变为接收。

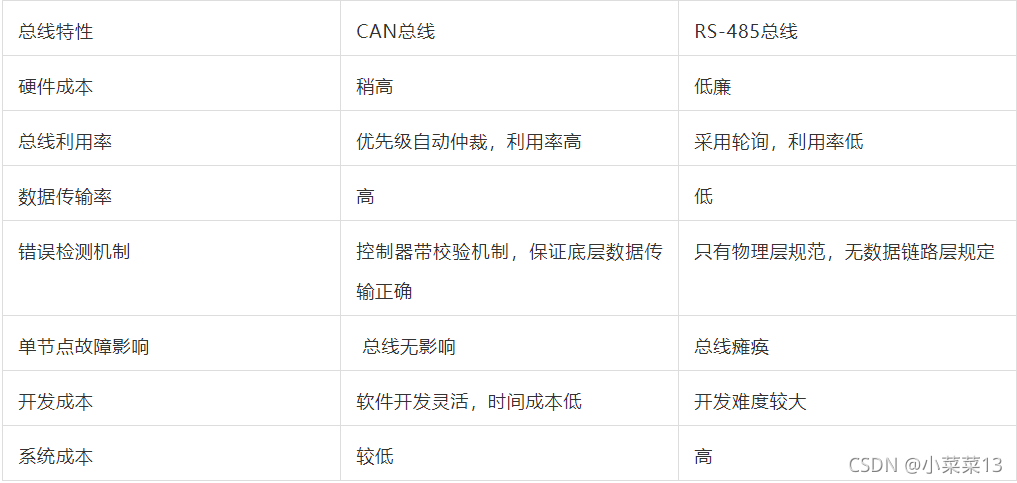

▉ RS-485和CAN的区别
虽说RS-485没有标准的数据协议格式，但和CAN总线在很多地方是有相似的，比如A&B和CANH&CANL都是差分信号，通信都需要收发器，都需要120欧姆的匹配电阻等等。
▉ RS-485常用电路

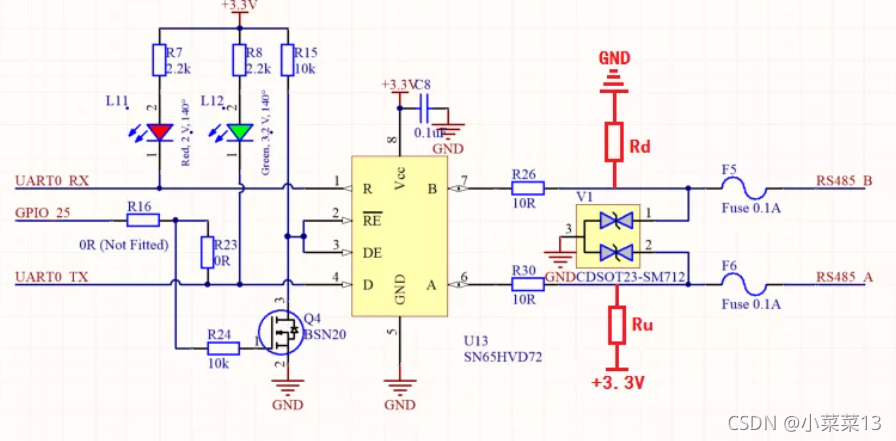

网上找的一个常用的RS-485电路，其中需要注意两点：
1、使能信号RE和DE可采用一个GPIO控制，节省资源，GPIO25输出高电平，RE=DE=0V，进入接收模式；GPIO25输出低电平，RE=DE=3.3V，进入发送模式。
2、有一些电路中会在
A上加上拉，B上加下拉电阻
，主要原因是：RS-485总线在idle状态，电平是不固定的，即电平在-200mV~+200mV之间，收发器可能输出高也可能输出低，UART在空闲时需要保持高电平的，如果此时收发器输出一个低电平，对UART来说是一个start bit，会导致通信异常。
关于第二点，需要注意：
① A上加上拉，B上加下拉，接反数据通信也可能出错。
② 某些收发器内部集成上下拉电阻，则外部不需要再添加。
遗留问题：
1、为什么要加终端电阻，为什么120欧，什么时候需要 加？
2、AB上下拉电阻如何取值？
